ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

ЭБУ подушек безопасности

88C

88C-11

СНЯТИЕ

ПРИМЕЧАНИЕ. Для снятия преднатяжителей,
снимать сидение не требуется.

УСТАНОВКА

Обратите внимание на прокладку и точки
крепления проводов.

Затяните болт крепления моментом 2,1 даН.м.

ОСОБЕННОСТИ ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ (В ЗАВИСИМОСТИ
ОТ МОДИФИКАЦИИ)

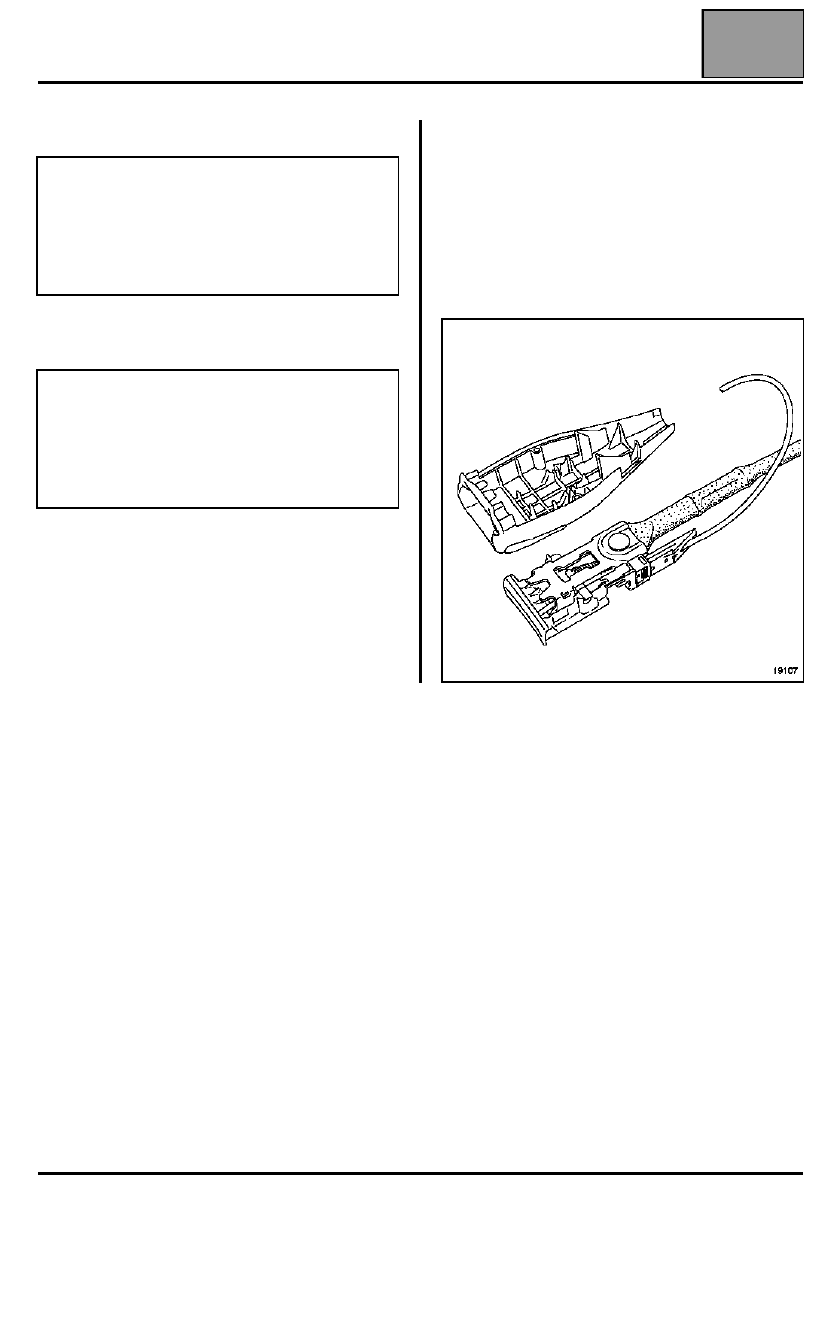

В замке ремня безопасности водителя имеется
выключатель сигнальной лампы незастегнутого
ремня безопасности на щитке приборов.

Чтобы отжать наружные защелки, выверните
винты крепления обеих крышек замка.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Перед снятием преднатяжителя обязательно
заблокируйте электронный блок с помощью
диагностического прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ. При утилизации
неиспользованной пиротехнической катушки
ремня безопасности обязательно
ознакомьтесь с положениями главы
"Процедура обезвреживания" (за
исключением возвращаемых по гарантии
деталей).

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Фронтальная подушка безопасности водителя

88C

88C-12

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Фронтальная подушка безопасности водителя

ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Подушка безопасности водителя оборудована
надувной к амерой (подушка с маркировкой SRP),
работающей совместно с ремнем безопасности
водителя.

ОПИСАНИЕ

Подушка расположена под крышкой ступицы
рулевого колеса. При разворачивании подушка
безопасности срывает крышку ступицы рулевого
колеса.

СНЯТИЕ

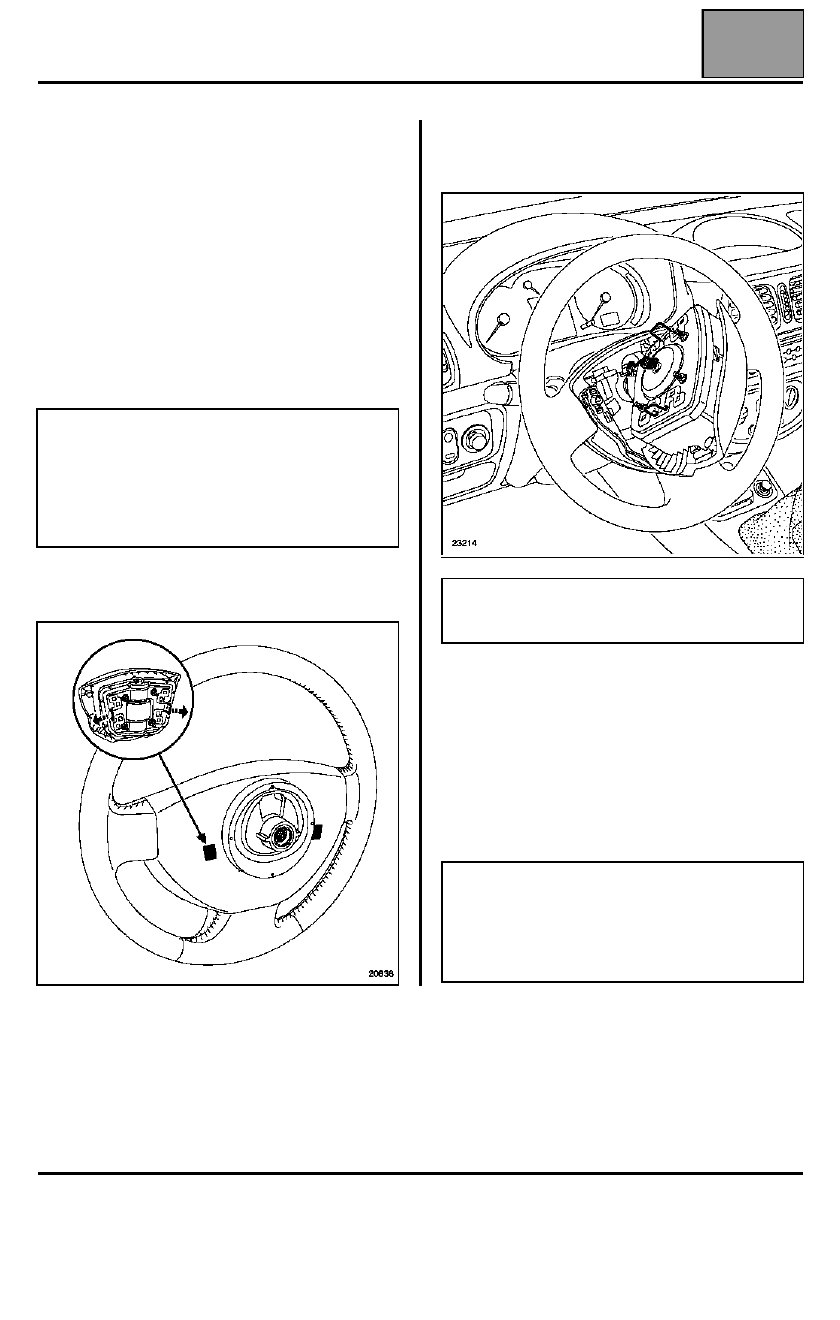

Отсоедините расположенные сзади рулевого
колеса фиксаторы с помощью отвертки.

Разожмите фиксаторы разъема.

Разъедините разъем питания газогенератора.

УСТАНОВКА

Соедините разъем и закрепите фиксатор.

Установите подушку на рулевое колесо,

НАПОМИНАНИЕ. В случае срабатывания подушки
безопасности обязательно замените рулевое
колесо и болт его крепления (момент затяжки:
4,5 даН.м).

ВАЖНОЕ ЗАМЕЧАНИЕ: Перед снятием подушки
безопасности обязательно заблокируйте ЭБУ с
помощью диагностического прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности при включенном
зажигании.

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности см.
главу "Процедура обезвреживания".

ВАЖНОЕ ЗАМЕЧАНИЕ!
После установки всех элементов выполните
проверку с помощью диагностического прибора.
Если все характеристики в пределах нормы,
разблокируйте электронный блок, в противном
случае см. раздел "Диагностика".

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Передняя подушка безопасности пассажира

88C

88C-13

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Передняя подушка безопасности пассажира

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА

Подушка безопасности пассажира (с маркировкой
SRP) оборудована надувной камерой, работающей
совместно с ремнем безопасности пассажира.

Поэтому для подушек безопасности этого типа
дополнительно производится специальная
настройка программируемой удерживающей
системы ремня безопасности.

СНЯТИЕ

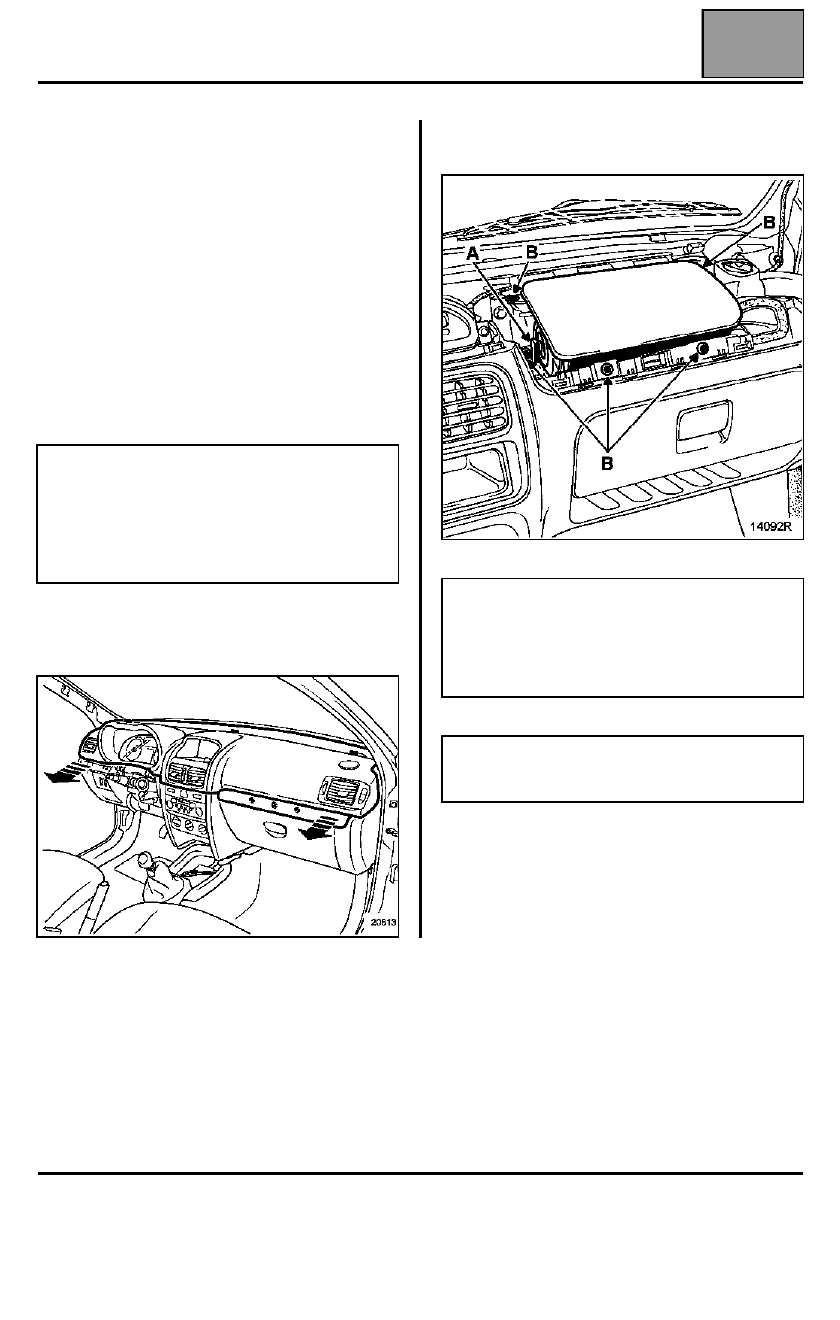

Модуль крепится на приборной панели напротив
переднего пассажира; для установки модуля
приборную панель не надо снимать.

Снимите верхнюю часть приборной панели (см.
методику в главе 83A).

Разъедините разъем (A) и выверните болты (B)
крепления подушки безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ: Перед снятием модуля
подушки безопасности пассажира обязательно
заблокируйте ЭБУ с помощью диагностического
прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ: при срабатывании
модуля подушки безопасности пассажира
детали крепления деформируются и
повреждаются, что обуславливает
необходимость обязательной замены
поперечины.

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности см.
главу "Процедура обезвреживания".

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ

БЕЗОПАСНОСТИ

Передняя подушка безопасности пассажира

88C

88C-14

УСТАНОВКА

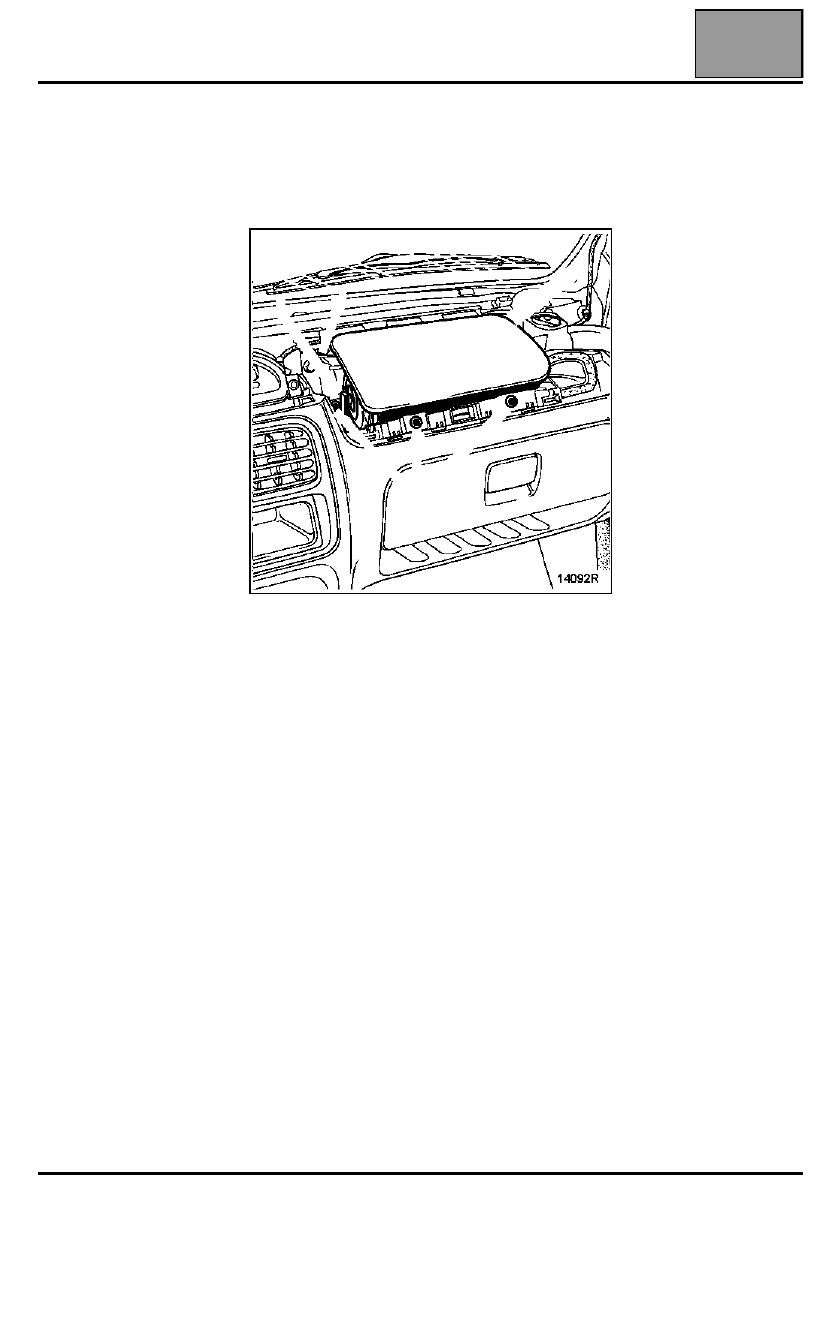

Установите на место модуль подушки безопасности
и затяните детали крепления моментом 0,6
даН.м и только потом подключите разъемы.

Произведите проверку с помощью
диагностического прибора.
Если все характеристики в пределах нормы,
разблокируйте электронный блок, в противном
случае см. раздел "Диагностика".
