ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

Обивка подушки сиденья

77A

77A-5

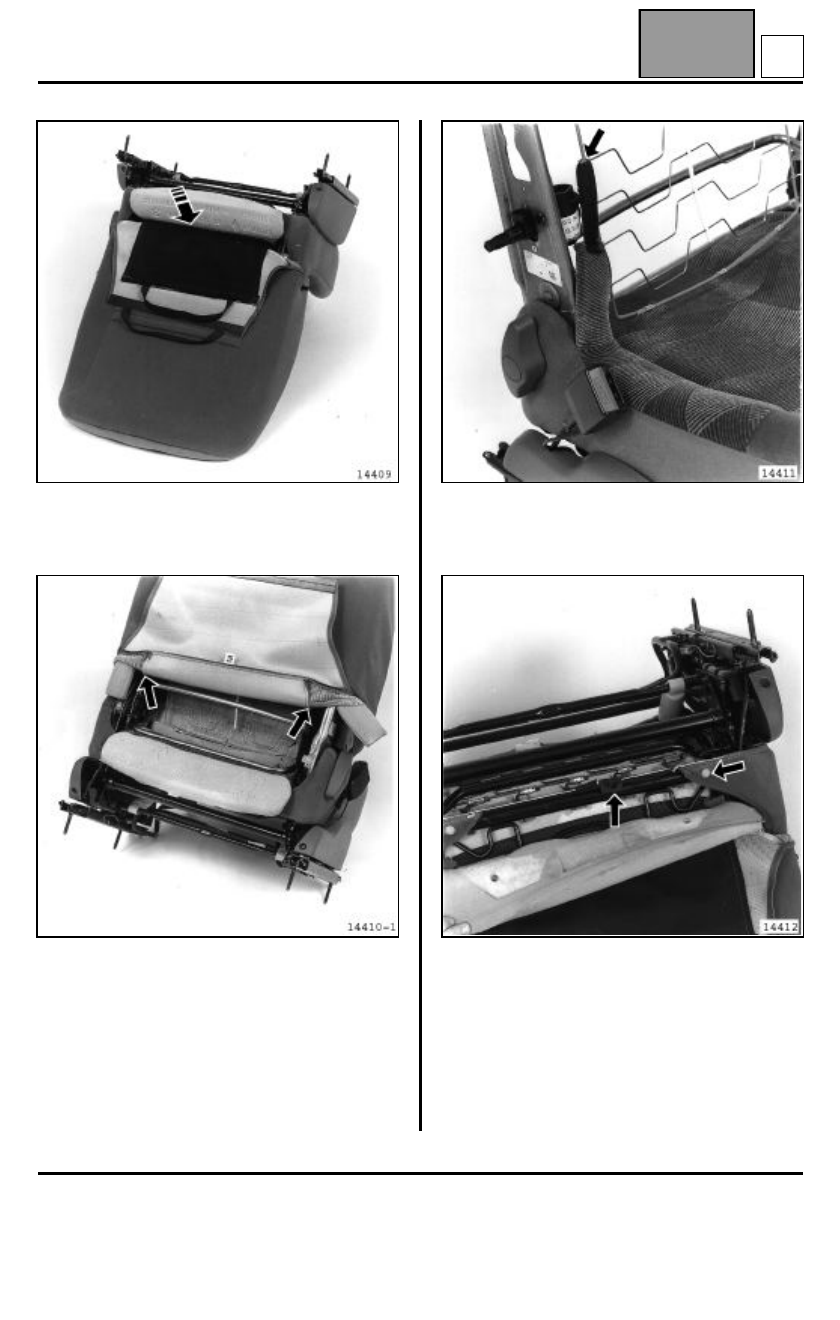

Пропустите удерживающую ленту передней части
спинки сиденья между обивками подушки и спинки
сиденья.

Оттяните удерживающую ленту задней части
обивки спинки сиденья, чтобы получить доступ к
двойному фиксатору, закрепляющему две
стороны обивки подушки сиденья (см. следующую
иллюстрацию).

Срежьте двойной фиксатор с каждой стороны
сиденья.

При помощи щипцов для снятия держателей
обивок и облицовок снимите фиксаторы обивки с
задней части сиденья.

При помощи небольшой плоской отвертки отведите
ограничитель натяжителя шнура фиксации обивки.

Отсоедините ремешок автоматической блокировки
натяжителя.

B

ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

Обивка подушки сиденья

77A

77A-6

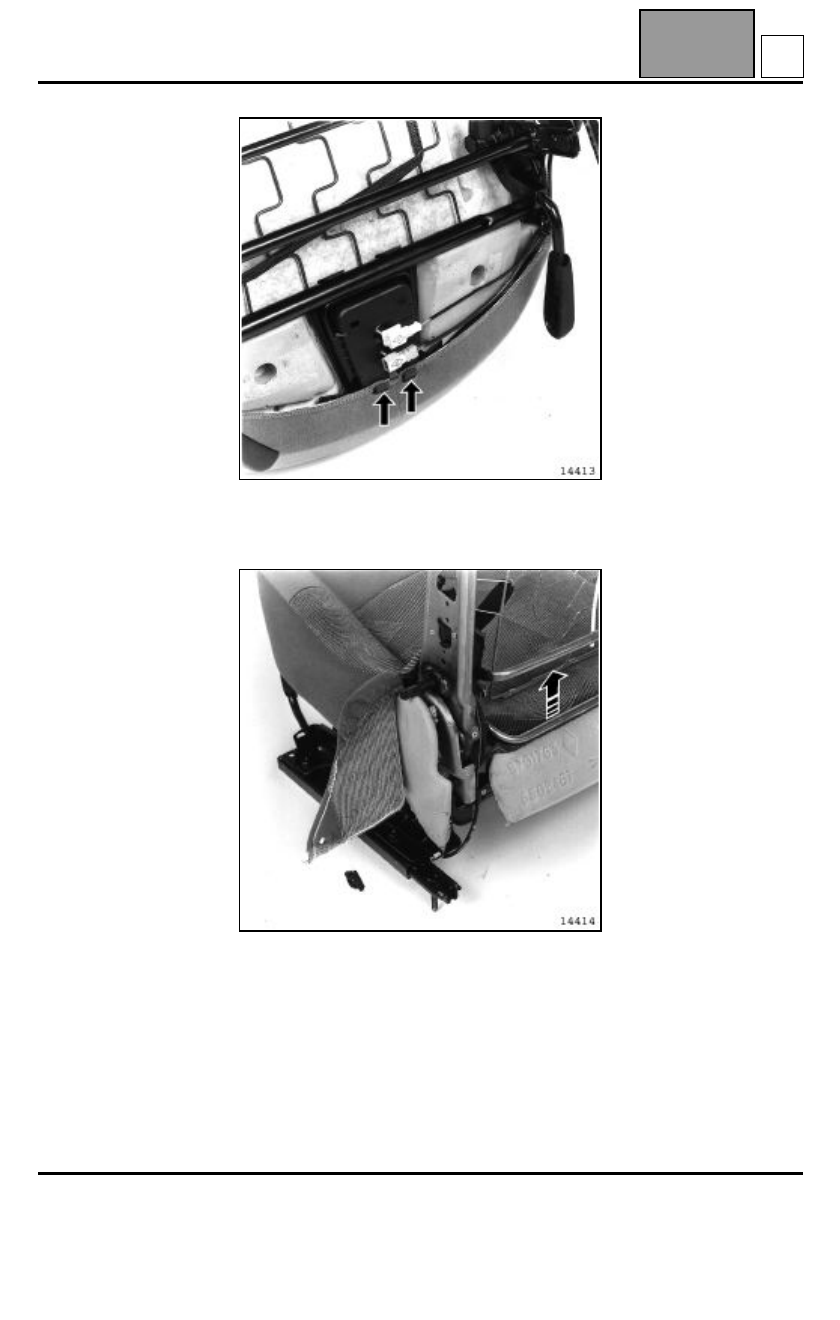

Снимите нижнюю часть обивки в передней части
сиденья с двух пластмассовых захватов держателя
разъемов.

Извлеките боковины обивки в задней части
сиденья из гнезда на каркасе сиденья.

Приподнимите ручку регулирования сиденья по
высоте и снимите сборку обивка/пеноматериал
сиденья.

B

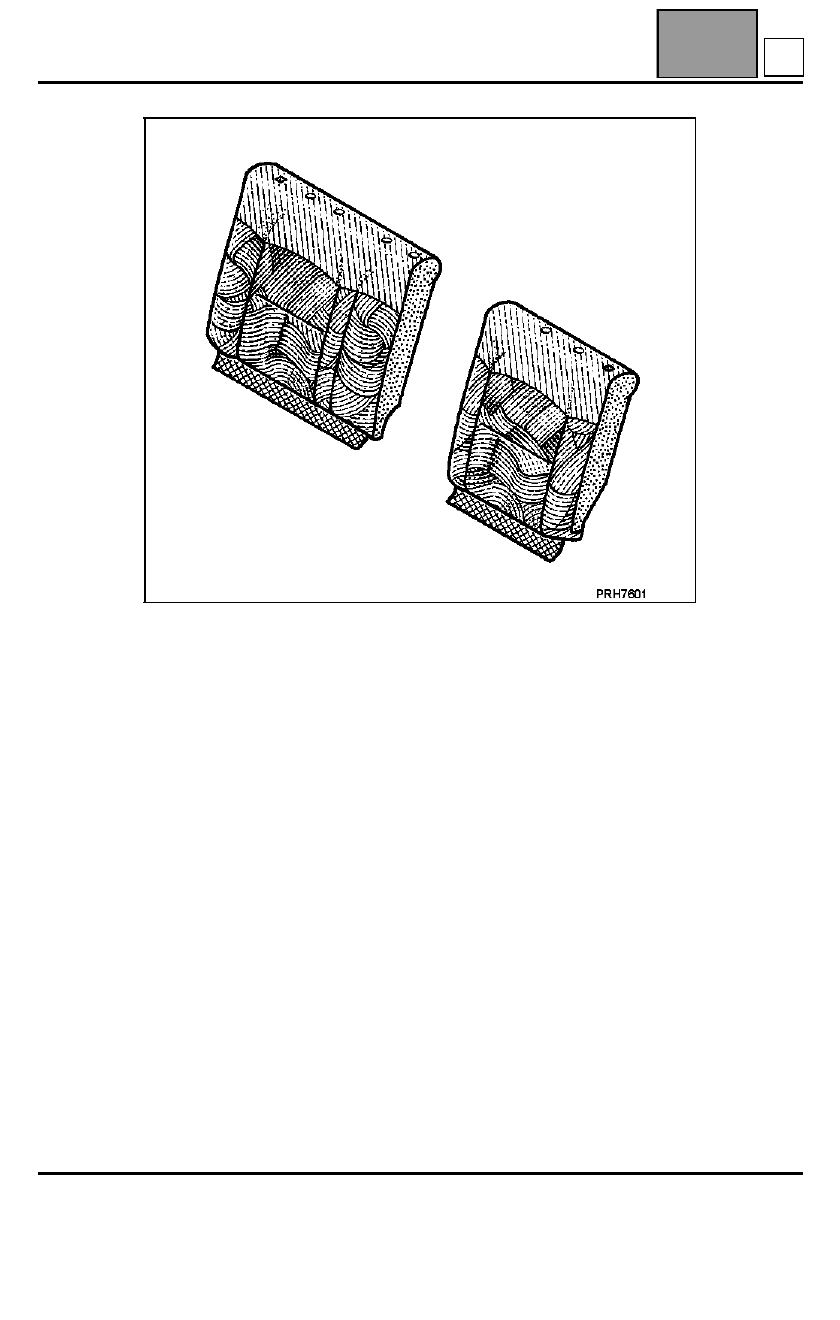

ОБИВКА ЗАДНИХ СИДЕНИЙ

Обивка спинки сиденья, складывающейся в пропорции 1/3 - 2/3

78А

78A-1

178А

ОБИВКА ЗАДНИХ СИДЕНИЙ

Обивка спинки сиденья, складывающейся в пропорции 1/3 - 2/3

ВВЕДЕНИЕ

ПРИМЕЧАНИЕ: обивка спинки сидения приклеена термоспособом к набивке
сидения. Поэтому, в случае замены обивки спинки, следует заменять обивку
в сборе с набивкой спинки.

Замена обивки частей сидений, складывающихся в пропорции 1/3, 2/3 и 1/1
производится так же.

A

ОБИВКА ЗАДНИХ СИДЕНИЙ

Обивка спинки сиденья, складывающейся в пропорции 1/3 - 2/3

78А

78A-2

СНЯТИЕ

Снимите:
– заднее многоместное сидение (см. главу 76A-A),
– подголовники.
– две гайки крепления центрального шарнира

сидения, чтобы отделить обе части спинки,

– гайку крепления центрального шарнира на

каркасе сидения.

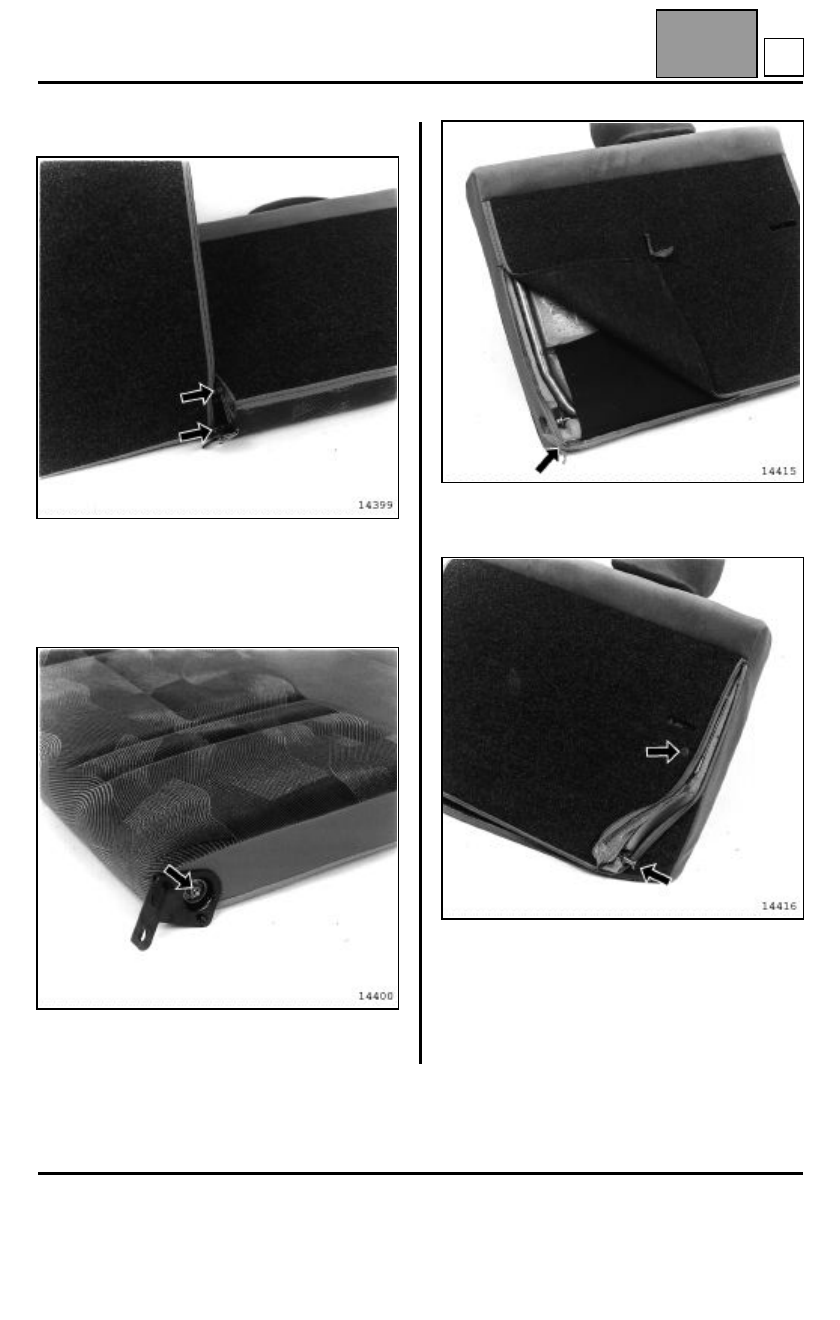

На задней стороне спинки сидения, освободите две
застежки-молнии и расстегните их.

Снимите набивку с боковой поперечины.

С помощью щипцов для снятия держателей обивок
и облицовок удалите елочный фиксатор.

A
