ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

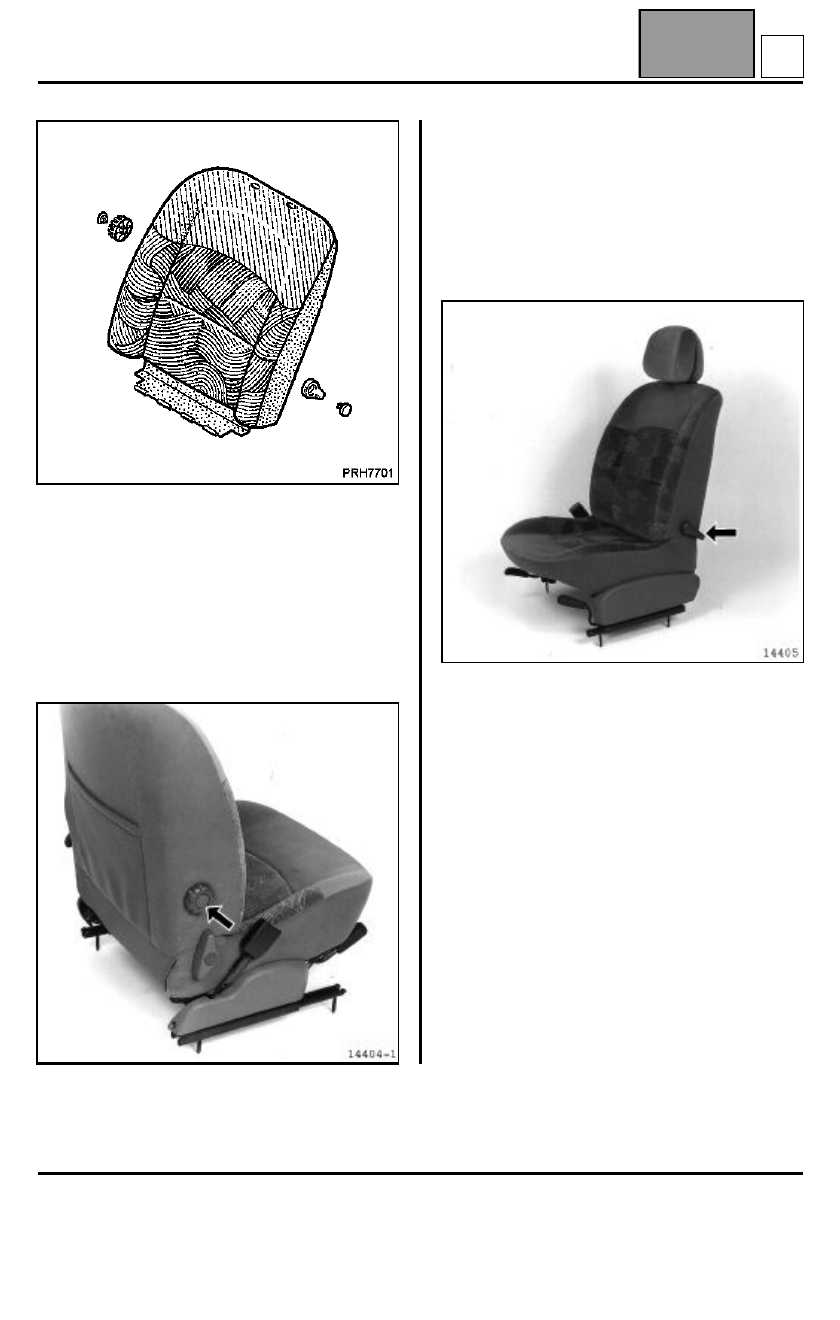

Обивка спинки сиденья

77A

77A-1

177A

ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

Обивка спинки сиденья

ВВЕДЕНИЕ

ПРИМЕЧАНИЕ: обивка спинки сиденья приклеена
термоспособом к набивке сиденья. Поэтому при
замене обивки спинке заменяются в комплекте
обивка и набивка спинки.

СНЯТИЕ

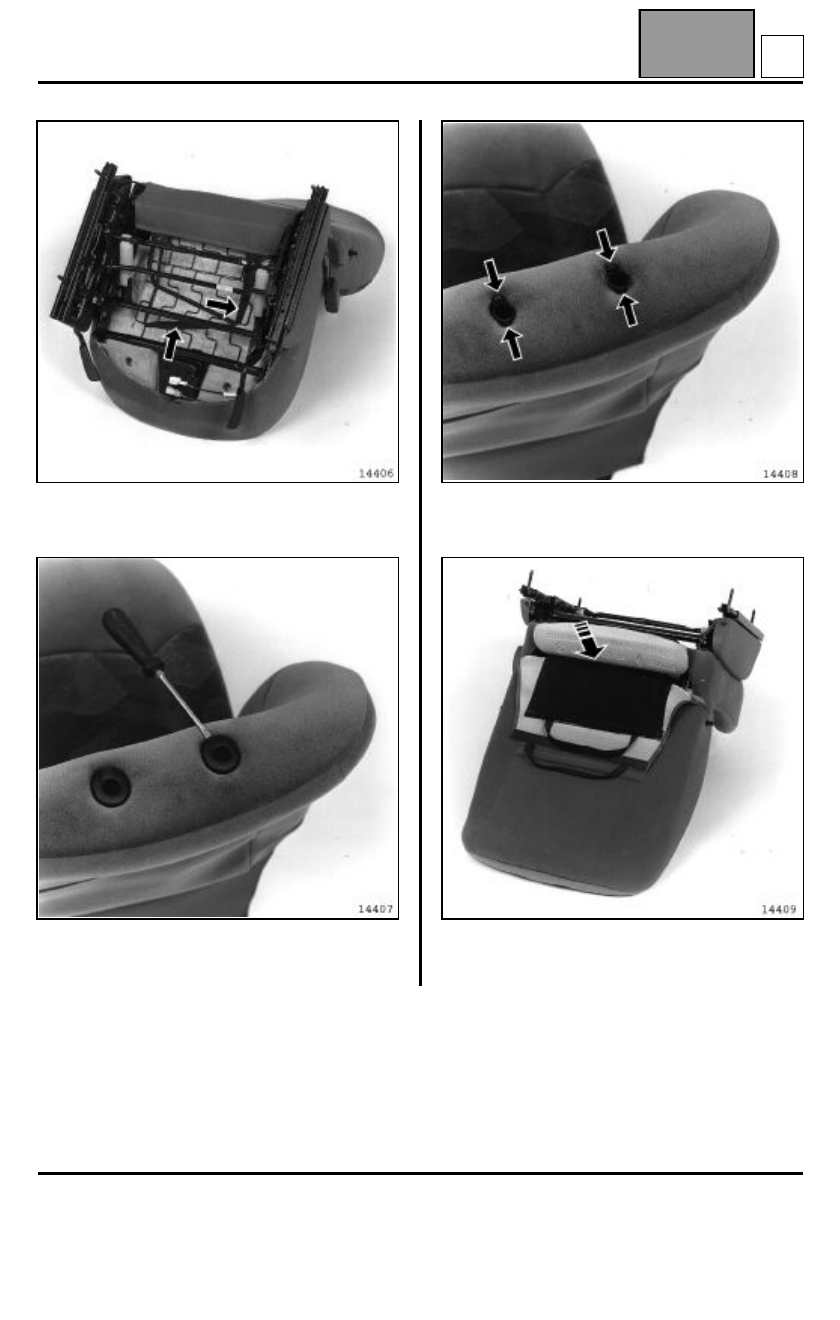

Снимите:
– сиденье (см. главу 75A-A);
– ручку регулировки поясничного подпора спинки

сиденья.

Для того чтобы снять ручку, извлеките фиксатор из
центральной части ручки при помощи небольшой
плоской отвертки, вставив ее в специально
предусмотренный для этого паз.

Снимите ручку регулировки наклона спинки
сиденья (если она есть), действуя так же, как и в
случае с ручкой регулировки поясничного подпора
спинки сиденья.

A

ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

Обивка спинки сиденья

77A

77A-2

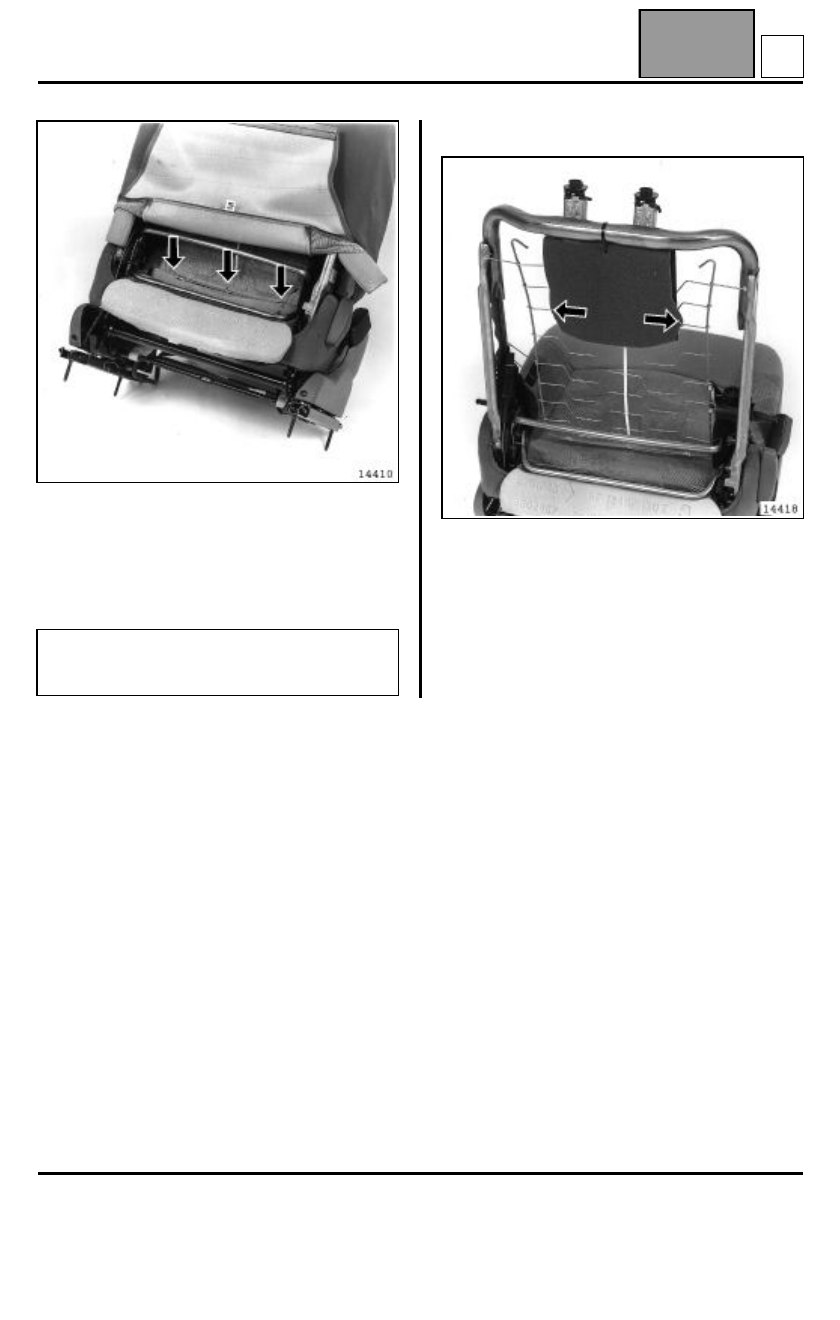

Снимите два ремня фиксации обивки на
металлической сетке каркаса сиденья.

Снимите подголовник и верхние вставки
направляющих подголовника.

Снимите накладки двух удерживающих лапок на
каждой из направляющих подголовника.

Пропустите удерживающую ленту передней части
спинки сиденья между обивками подушки и спинки
сиденья.

A

ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

Обивка спинки сиденья

77A

77A-3

Снимите три двойных фиксатора, крепящих
набивк у спинки сиденья из пеноматериала на
металлическом каркасе.

Приподнимите обивку, чтобы снять ее с каркаса
спинки сиденья

УСТАНОВКА

При установке обивки постарайтесь, чтобы
защитная тканевая прокладка направляющих
подголовника осталась на месте.

УКАЗАНИЕ: При снятии действуйте осторожно,
чтобы не порвать пеноматериал о
направляющие подголовника.

A

ОБИВКА ПЕРЕДНЕГО СИДЕНЬЯ

Обивка подушки сиденья

77A

77A-4

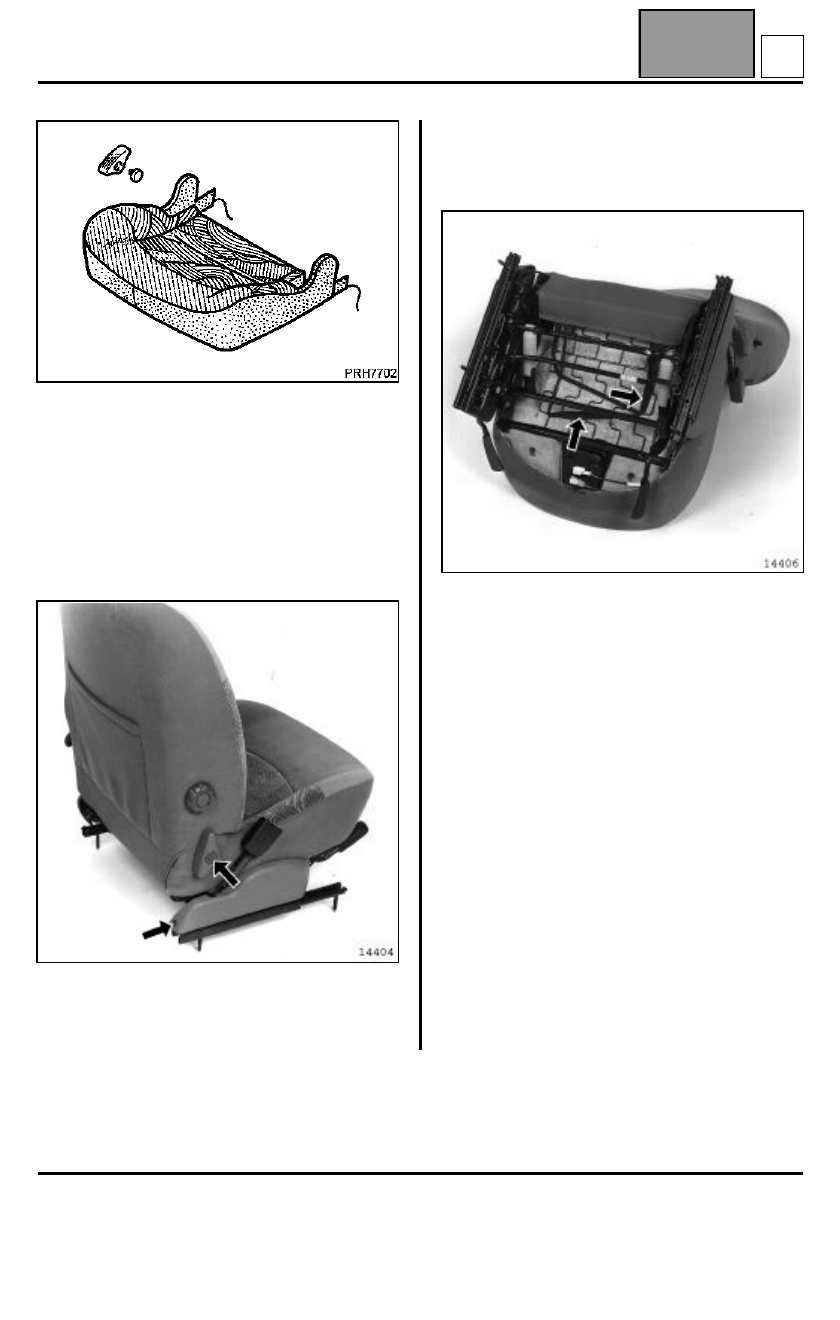

Обивка подушки сиденья

ВВЕДЕНИЕ

ПРИМЕЧАНИЕ: обивка подушки сиденья
приклеена термоспособом к набивке сиденья.
Поэтому при замене обивки подушки заменяются в
комплекте обивка и набивка подушки сиденья.

СНЯТИЕ

Снимите:
– сиденье (см. главу 75A-A);
– две крышки салазок сиденья;
– ручку регулировки наклона спинки сиденья.

Для того чтобы снять ручку, извлеките фиксатор из
центральной части ручки при помощи небольшой
плоской отвертки, вставив ее в специально
предусмотренный для этого паз.

Удалите два ремня фиксации обивки на
металлической сетке каркаса сиденья.

B
