Renault Clio. Руководство - часть 4

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Спинка сиденья в сборе

76А

76A-2

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

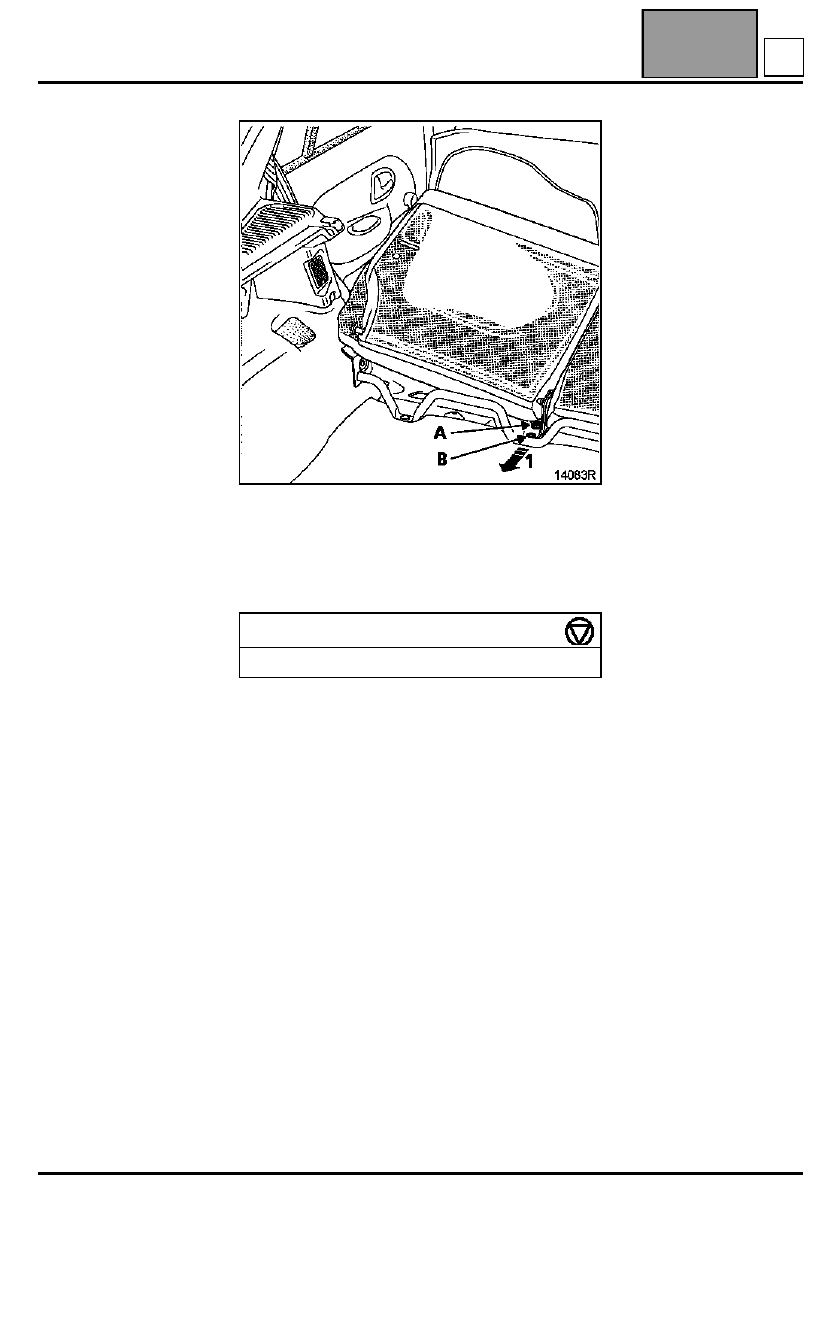

Выверните болт крепления центральной вилки (A)
и снимите вилку (1) с удерживающего выступа (B),
закрепленного на полу.

Высвободите спинку заднего сиденья.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления спинки сидения

25

A

СИСТЕМА ЗАЖИГАНИЯ

17A

17A-1

117A

СИСТЕМА ЗАЖИГАНИЯ

ОПИСАНИЕ

Система зажигания со статическим
распределением высоковольтного напряжения по
свечам - это система, которая позволяет увеличить
количество располагаемой энергии на уровне
свечей зажигания, благодаря устранению всех
промежуточных звеньев между свечой и катушкой.

Данная система также позволяет упразднить все
подвижные элементы в системе зажигания.

Силовой модуль встроен в ЭБУ системы впрыска.
Таким образом, в системе зажигания используются
те же датчики, что и в системе впрыска.

Катушки зажигания (четыре, по числу цилиндров)
фиксируются прямо на свече с помощью болта на
крышке головки блока цилиндров.

Катушки зажигания запитываются
последовательно по парам через контакты 1 и 32
ЭБУ системы впрыска:
– контакт 1 для катушки зажигания цилиндров 2

и 3,

– контакт 32 для катушки зажигания цилиндров 1

и 4.

СВЕЧИ ЗАЖИГАНИЯ

Свечи зажигания имеют три электрода (два
боковых электрода и один "массовый" электрод).

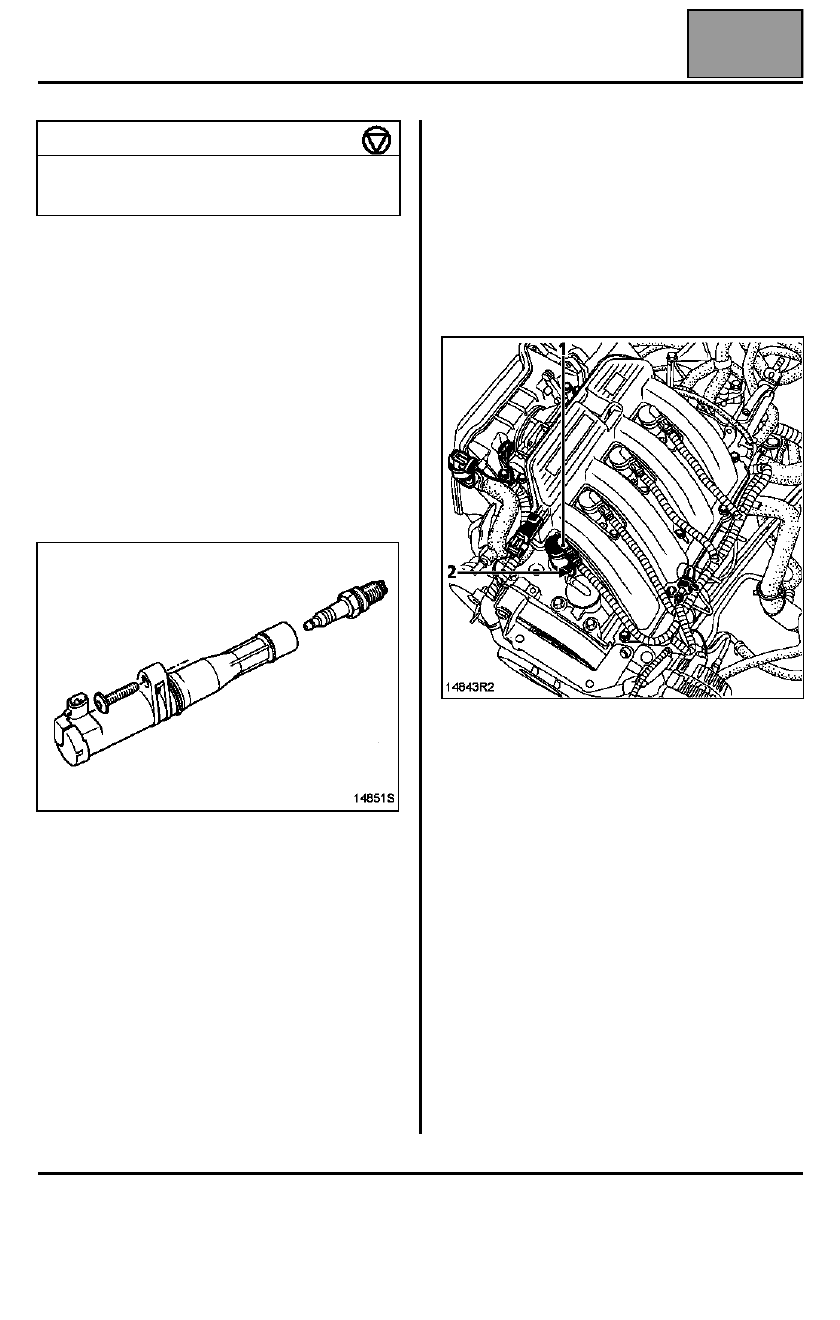

СНЯТИЕ КАТУШКИ ЗАЖИГАНИЯ

Отсоедините аккумуляторную батарею.

Отсоедините колодки проводов от катушек
зажигания.

ВНИМАНИЕ: не повредите колодки проводов (1).
Если это случится, замените их.

Снимите болты (2) крепления катушек.

УСТАНОВКА

Установка производится в порядке, обратном
снятию. Замените при необходимости
уплотнительные кольца катушек зажигания.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления катушек зажигания

1,5

Свечи зажигания

2,1

Система зажигания со статическим распределением

высоковольтного напряжения по свечам

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Каркас спинки сиденья, складывающегося в пропорции 1/3 - 2/3

76А

76A-3

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Каркас спинки сиденья, складывающегося в пропорции 1/3 - 2/3

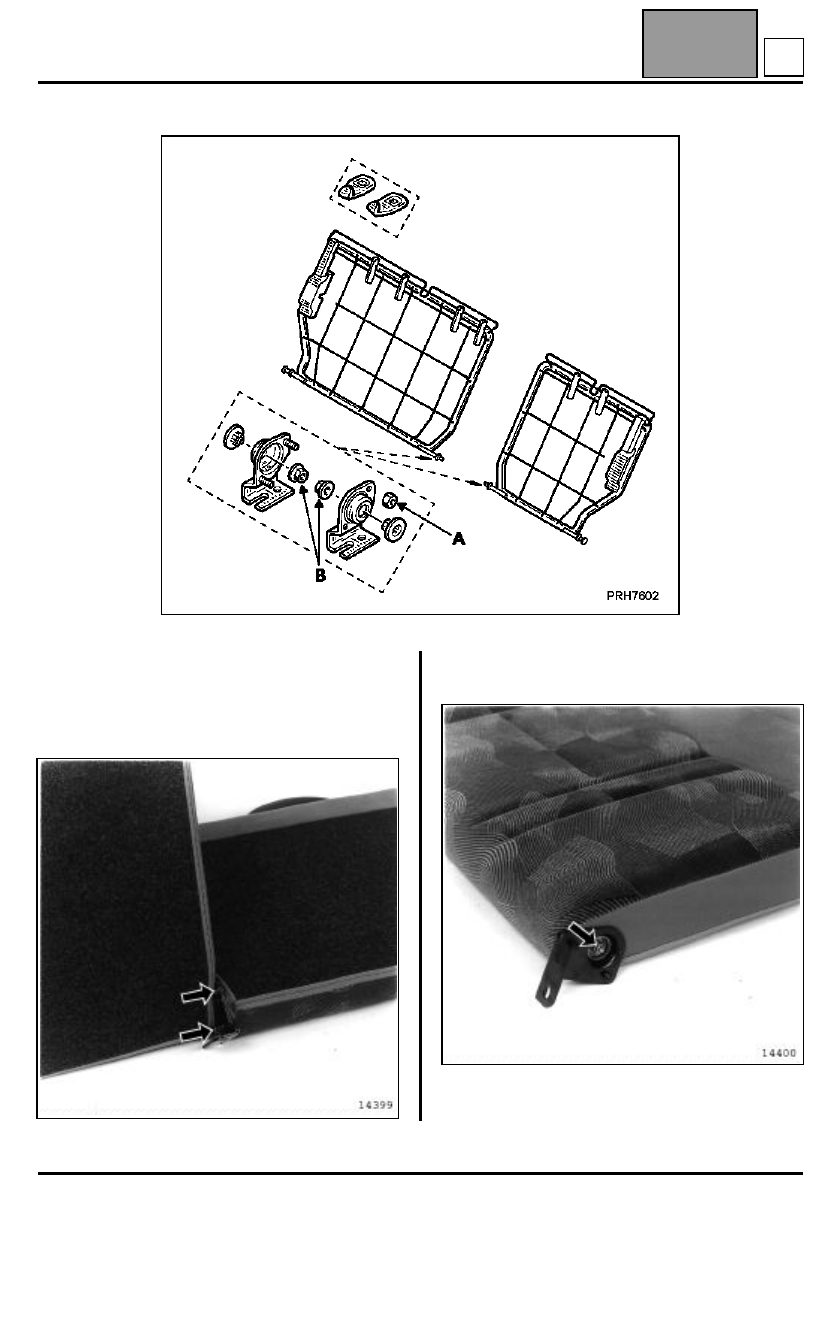

СНЯТИЕ

Снимите:
– спинку заднего сиденья (см. главу 76A-A),
– задние подголовники,

– две гайки крепления (A), чтобы разделить спинку

на две части,

– гайку крепления (B) вилки на каркасе спинки.

B

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Каркас спинки сиденья, складывающегося в пропорции 1/3 - 2/3

76А

76A-4

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Снять обивку спинки сиденья (см. главу 78A-A).

СНЯТИЕ НАПРАВЛЯЮЩИХ РУЧЕК
БЛОКИРОВКИ СПИНКИ СИДЕНЬЯ

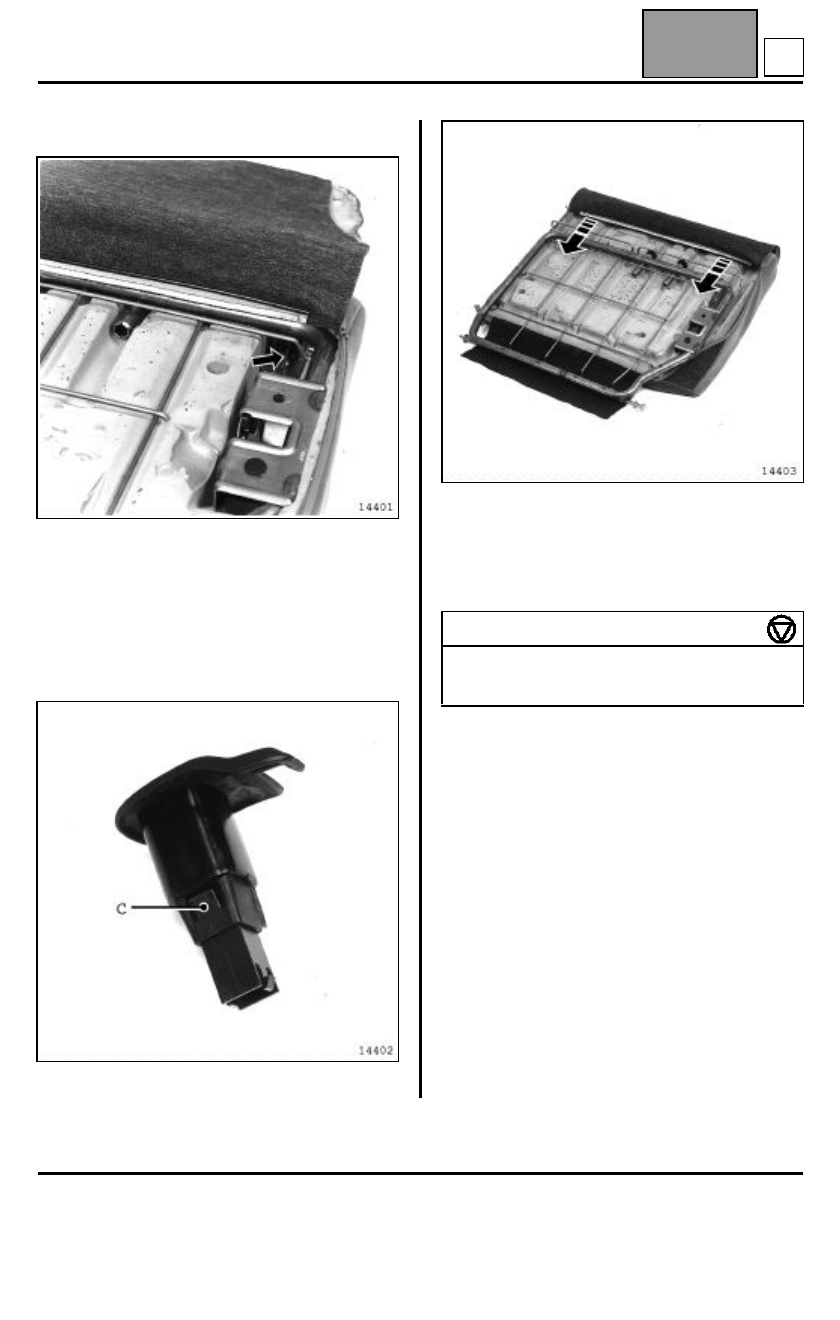

При помощи плоской отвертки отсоедините две
пружинные защелки (C) (см. рис. ниже).

Извлеките направляющие.

Защелки (C) направляющих на каркасе спинки.

Высвободите каркас из набивки спинки сиденья.

ПРИМЕЧАНИЕ: каркасы спинки сидений,
складывающихся в пропорции 2/3 - 1/3 и 1/1
снимаются одинаково.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайки крепления обоих спинок

19

±±±±

 20 %

Гайки крепления спинки

25

B
