НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетка облицовки радиатора

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетка облицовки радиатора

55

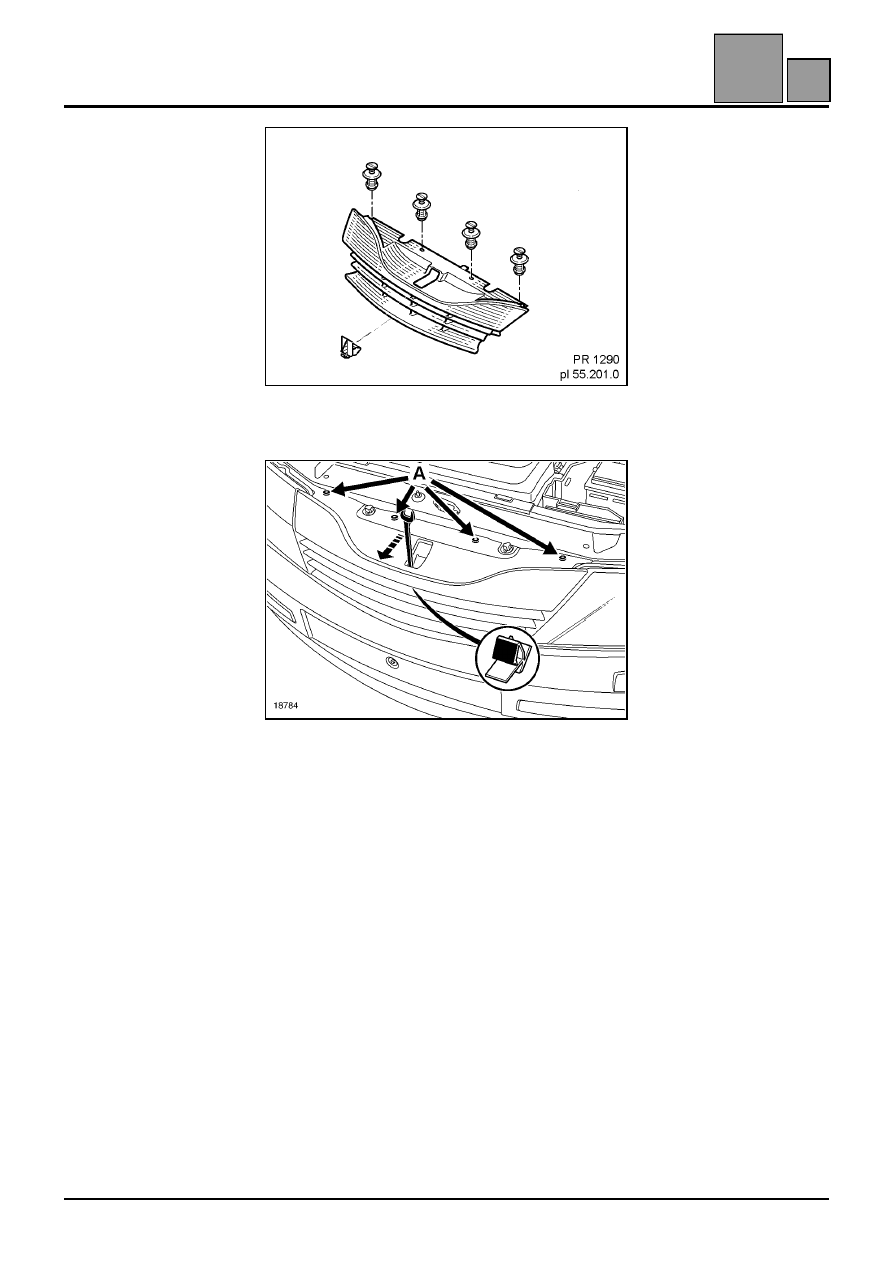

Решетка облицовки радиатора

СНЯТИЕ

Снимите четыре держателя (A) (пластмассовые
заклепки).

Нажмите, используя в качестве рычага накидной
ключ (на 17) на центральный держатель, чтобы
снять решетку облицовки радиатора движением
вверх.

55-10

E

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетки ниши воздухозабора

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетки ниши воздухозабора

55

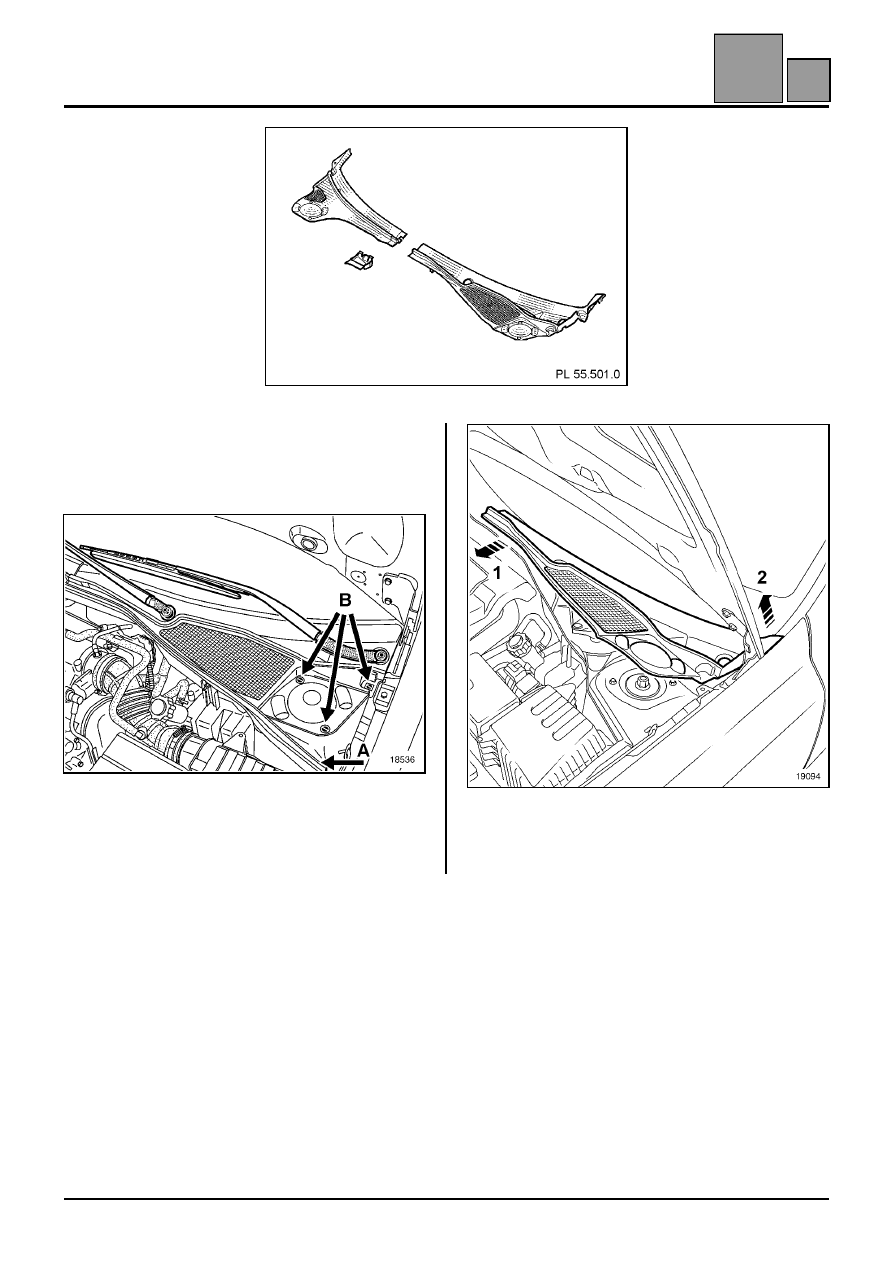

Решетки ниши воздухозабора

СНЯТИЕ левой решетки ниши воздухозабора

После снятия рычагов стеклоочистителя
(приспособление Elé. 1552),

снимите:
– прокладку стенки ниши воздухозабора (A),
– три держателя (B) (пластмассовые заклепки).

Отсоедините решетку в точке 1, затем в точке 2.

Действуйте так же при снятии правой решетки
ниши воздухозабора.

55-11

F

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетки ниши воздухозабора

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Решетки ниши воздухозабора

55

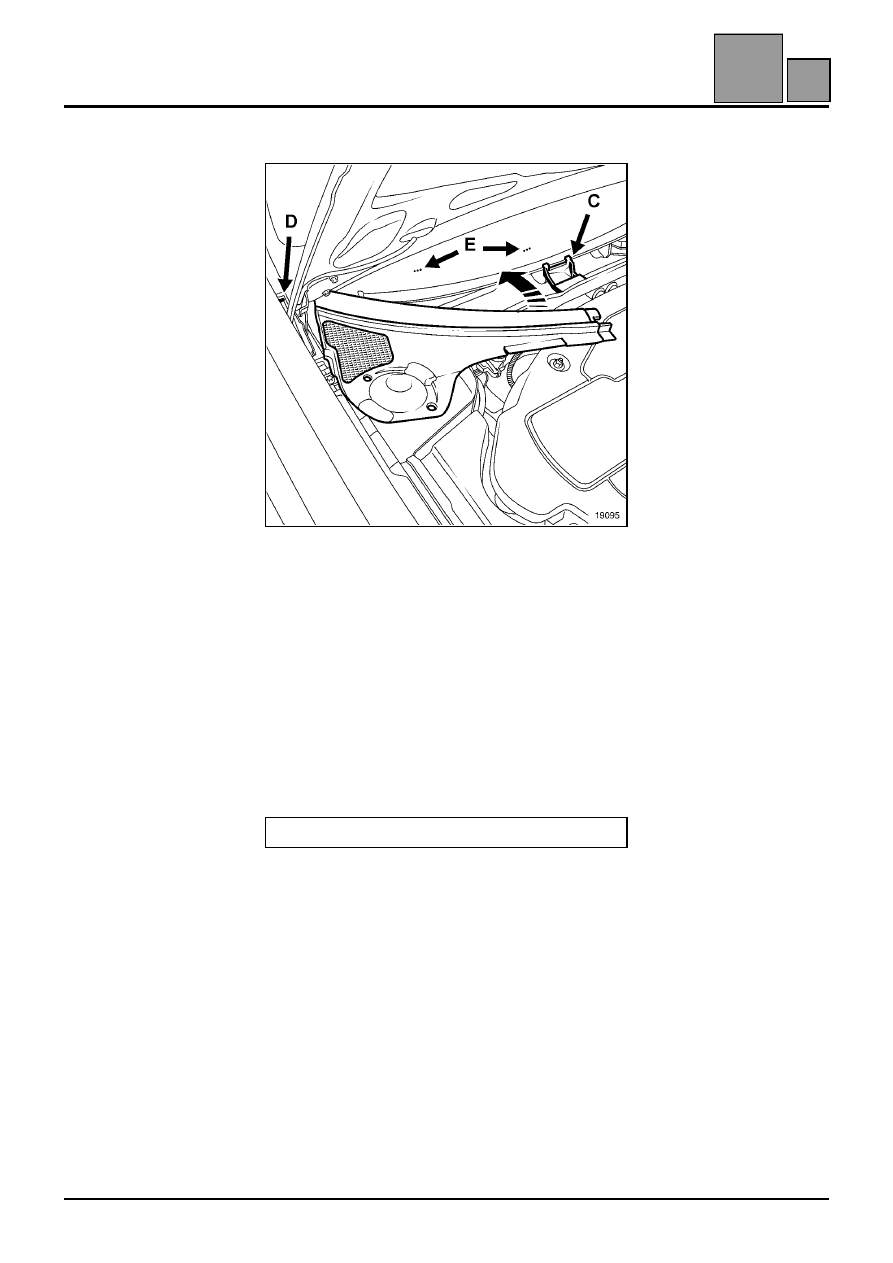

УСТАНОВКА

Проверьте правильность установки дефлектора
решетки (C).

Вставьте решетку в выступ крыла (D),

затем установите ее движением, обратным
установке

Действуйте так же при установке левой решетки
ниши воздухозабора

ПРИМЕЧАНИЕ: установите рычаги
стеклоочистителя на метки ветрового
стекла (E).

Момент затяжки рычагов (12 Н.м ± 15 %)

55-12

F

55

55

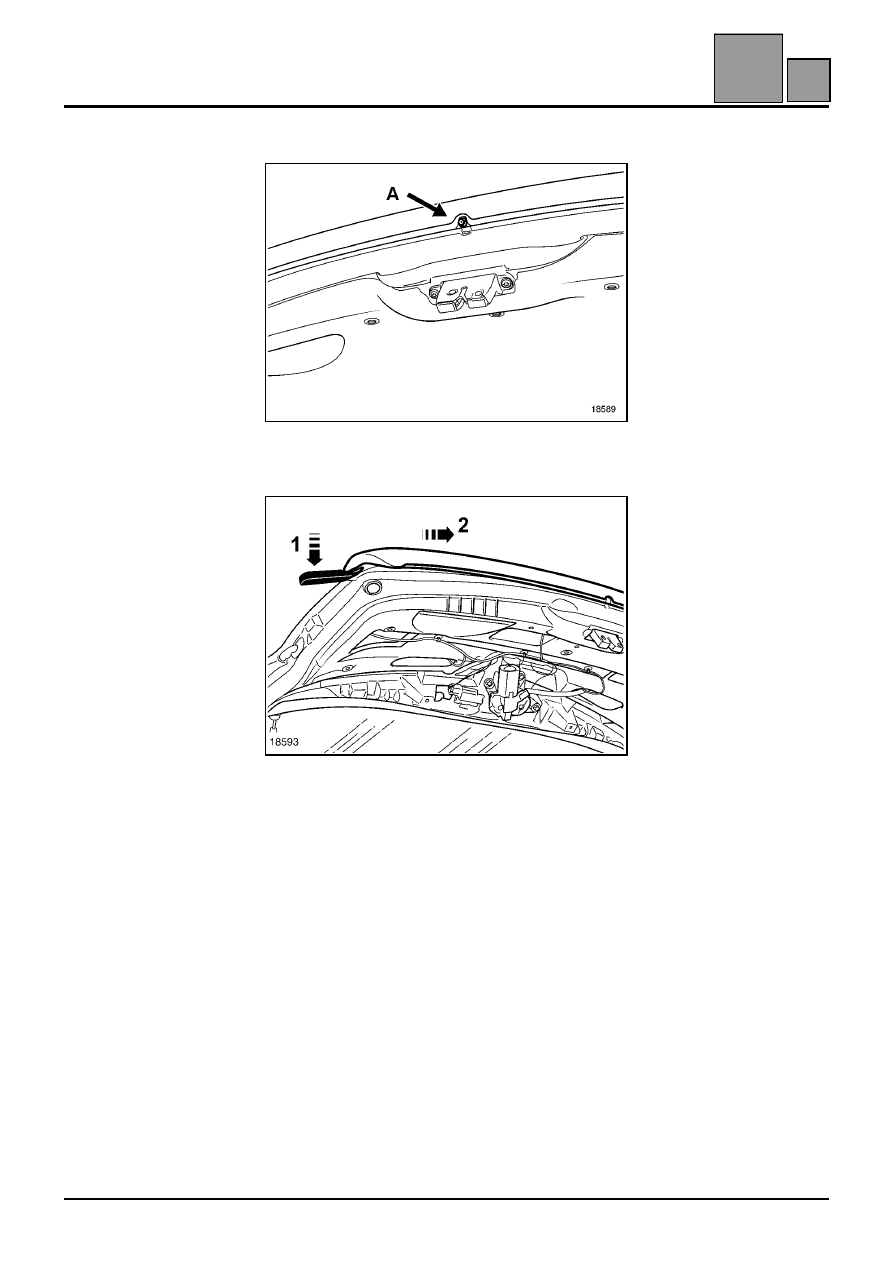

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Декоративная накладка нижней части двери багажного отделения

автомобилей с кузовом типа универсал

СНЯТИЕ

Снимите центральный болт крепления (A) (торкс
T 20).

Вставьте приспособление для снятия стекол
зеркал заднего вида (Car. 1363) между дверью
багажного отделения и декоративной накладкой.

Нажмите на рычаг (на ручку инструмента) в
точке (1).

Снимите декоративную накладку, перемещая ее по
направлению, показанному стрелкой (2).

55-13
