НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер автомобилей с кузовом типа универсал

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер автомобилей с кузовом типа универсал

СНЯТИЕ

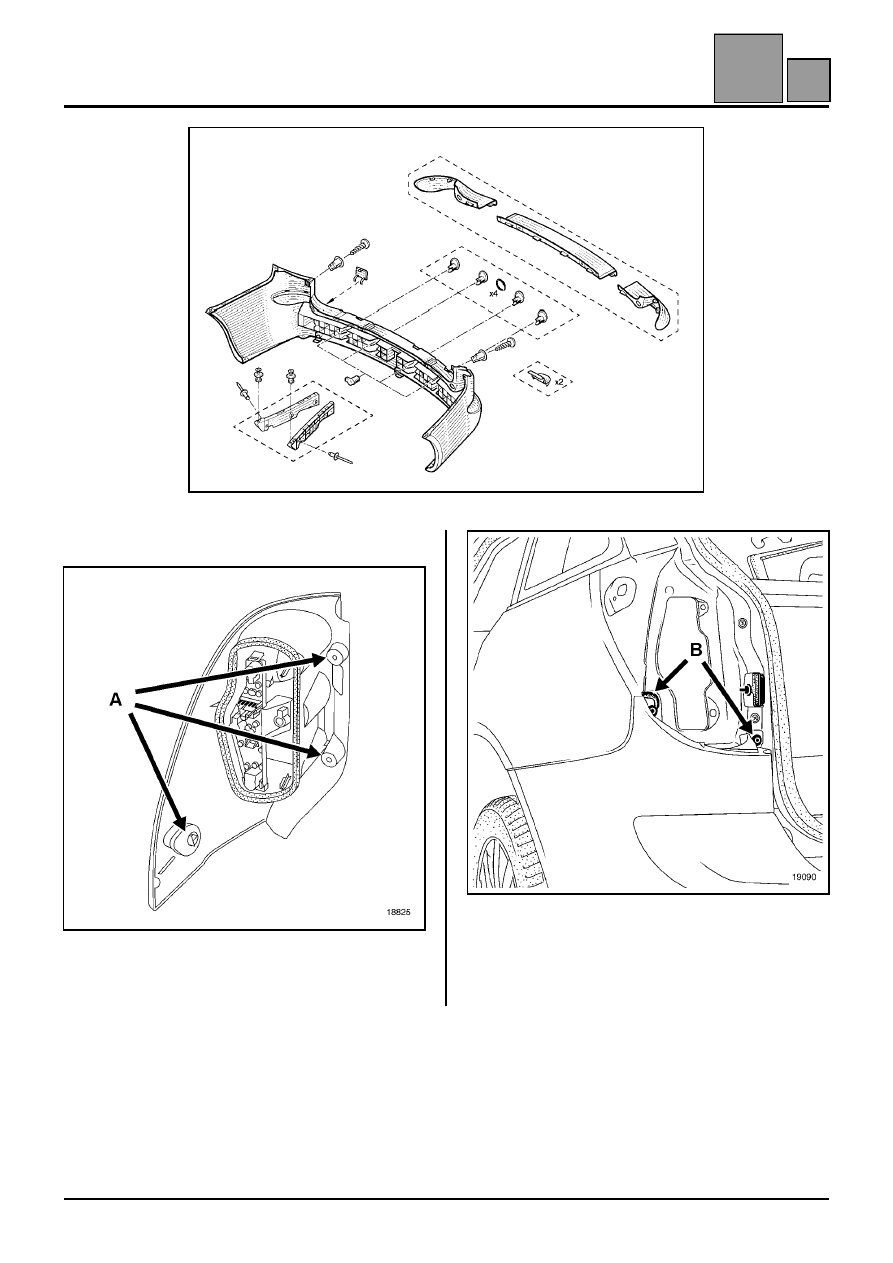

Снимите три болта крепления задних фонарей (A).

Разъедините разъемы, затем снимите фонари.

Снимите:
– болты крепления (B),

55-6

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер автомобилей с кузовом типа универсал

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер автомобилей с кузовом типа универсал

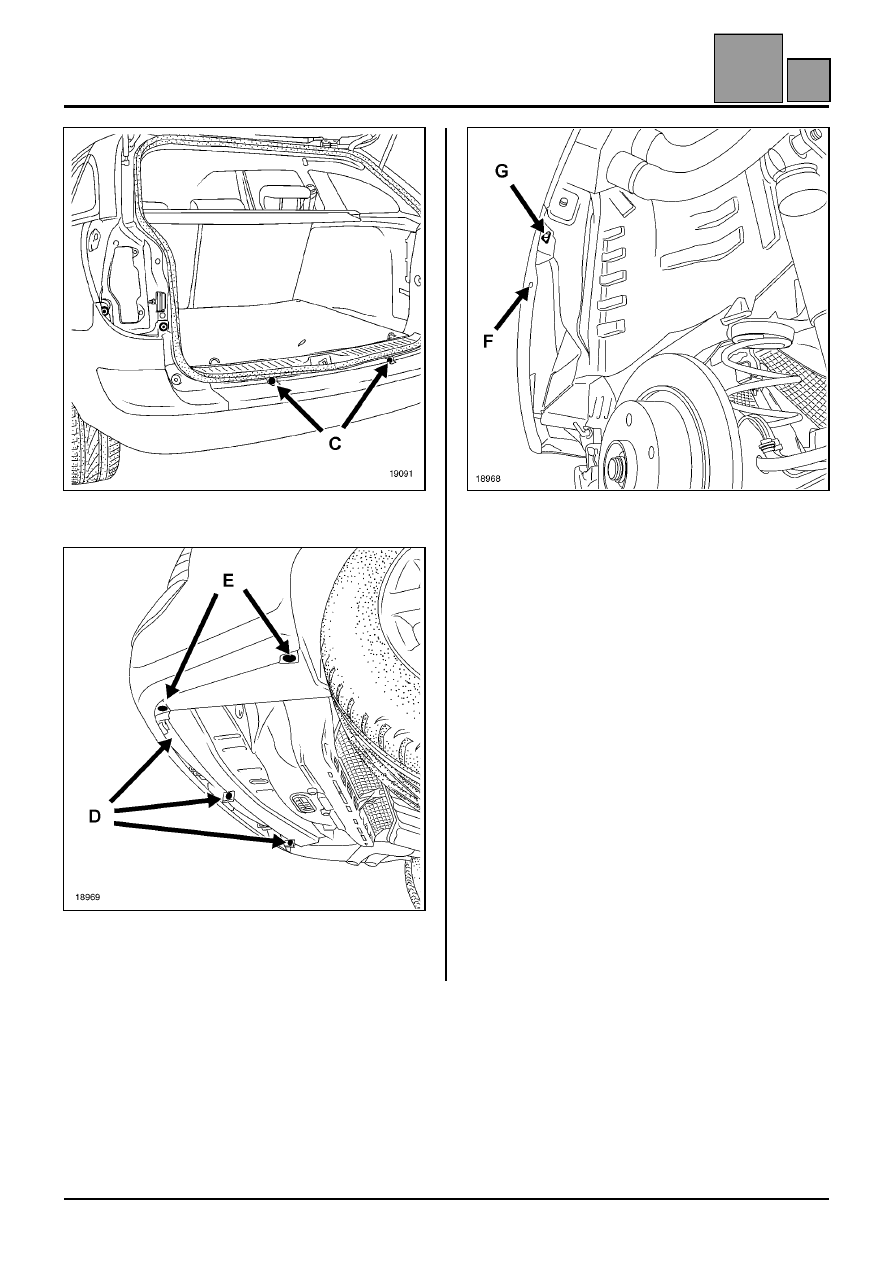

– два держателя (C) (пластмассовые заклепки),

– три нижних держателя (D) (пластмассовые

заклепки),

– болты крепления (E) (торкс T 20),

– болт крепления защитной накладки крыла (F)

(торкс T 20),

– боковые держатели (G) (пластмассовые

заклепки),

Отсоедините бампер от защитных щитков заднего
крыла.

Разъедините разъем питания фонарей освещения
номерного знака и системы парковки (если
установлены).

Потяните бампер на себя и снимите его (вдвоем с
помощником).

55-7

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер автомобилей с кузовом типа универсал

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер автомобилей с кузовом типа универсал

УСТАНОВКА (вдвоем с помощником)

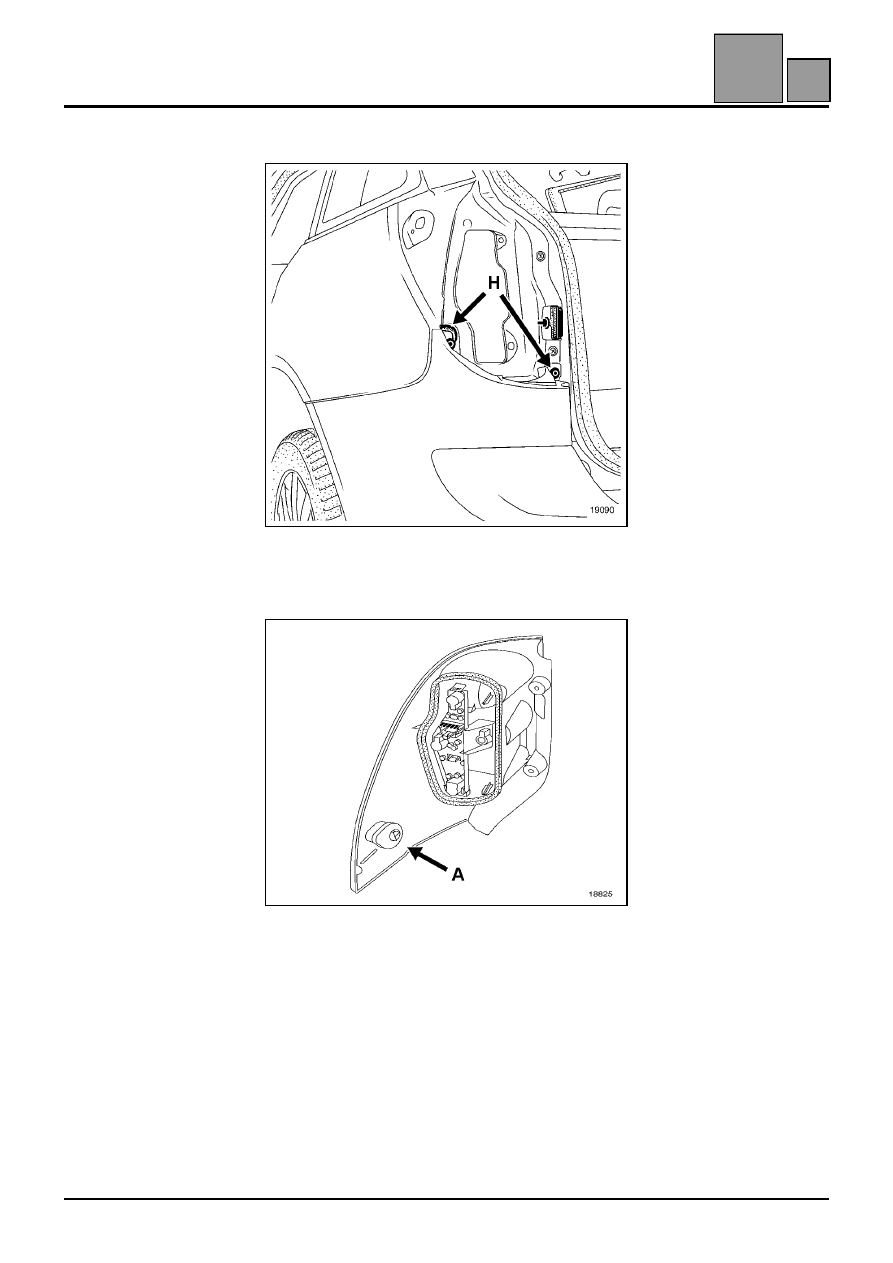

Нанесите уплотнительную мастику (Складской
№ 77.11.170.230) вокруг точек верхнего
крепления (H).

ВАЖНОЕ ЗАМЕЧАНИЕ: Начинайте затяжку
крепления фонаря с внутреннего болта
крепления (A).

55-8

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Боковые защитные накладки

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Боковые защитные накладки

СНЯТИЕ защитной накладки передней двери

Снимите повторитель указателя поворота с двери с
помощью небольшой плоской отвертки.

Разъедините разъем.

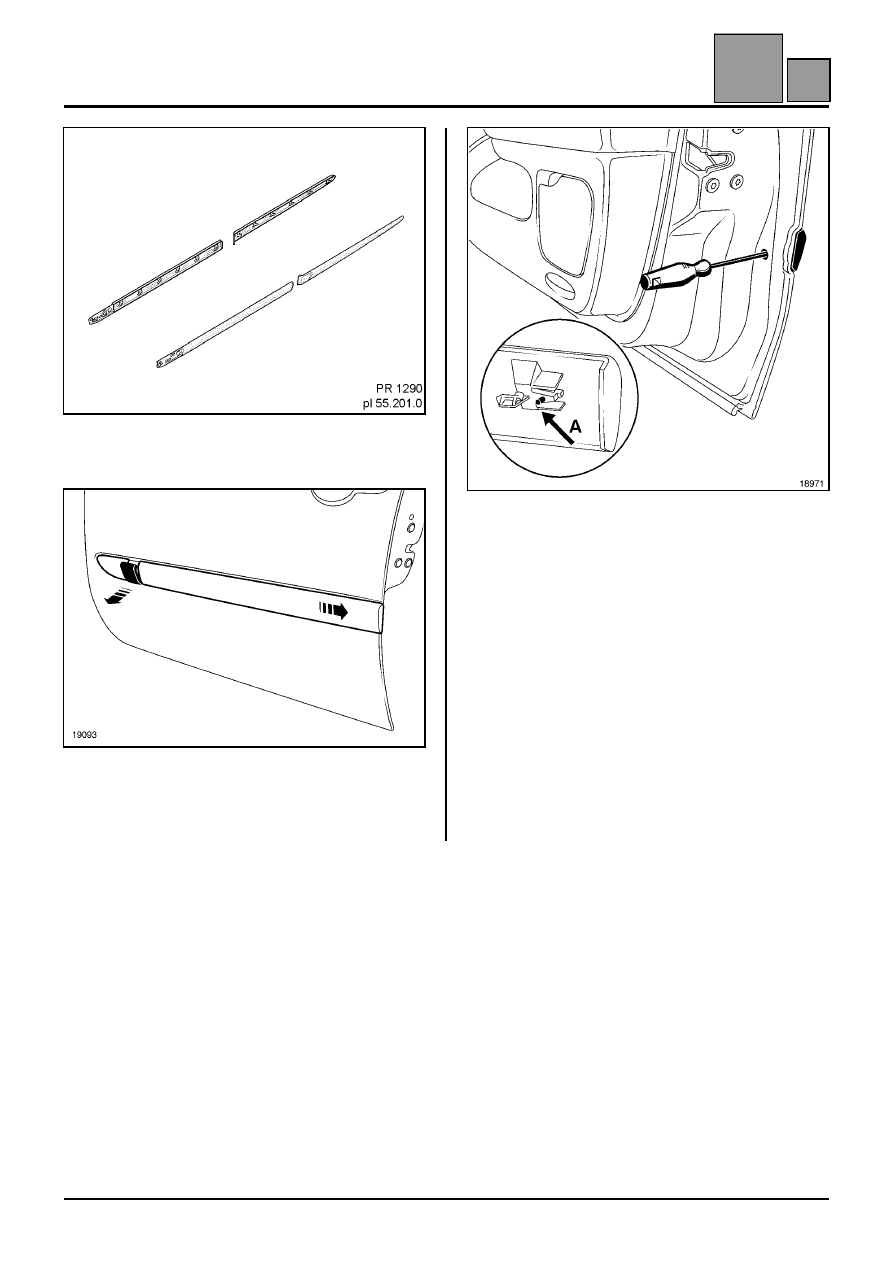

Снимите заглушку, затем с помощью отвертки
(торкс T 30) нажмите на выступ (A).

Сдвиньте накладку в сторону задней части
автомобиля.

СНЯТИЕ ЗАЩИТНОЙ НАКЛАДКИ ЗАДНЕЙ ДВЕРИ

Заглушка и отверстия для доступа (к выступу A)
находятся в передней части задней двери.

Сдвиньте накладку в сторону передней части
автомобиля.
