НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

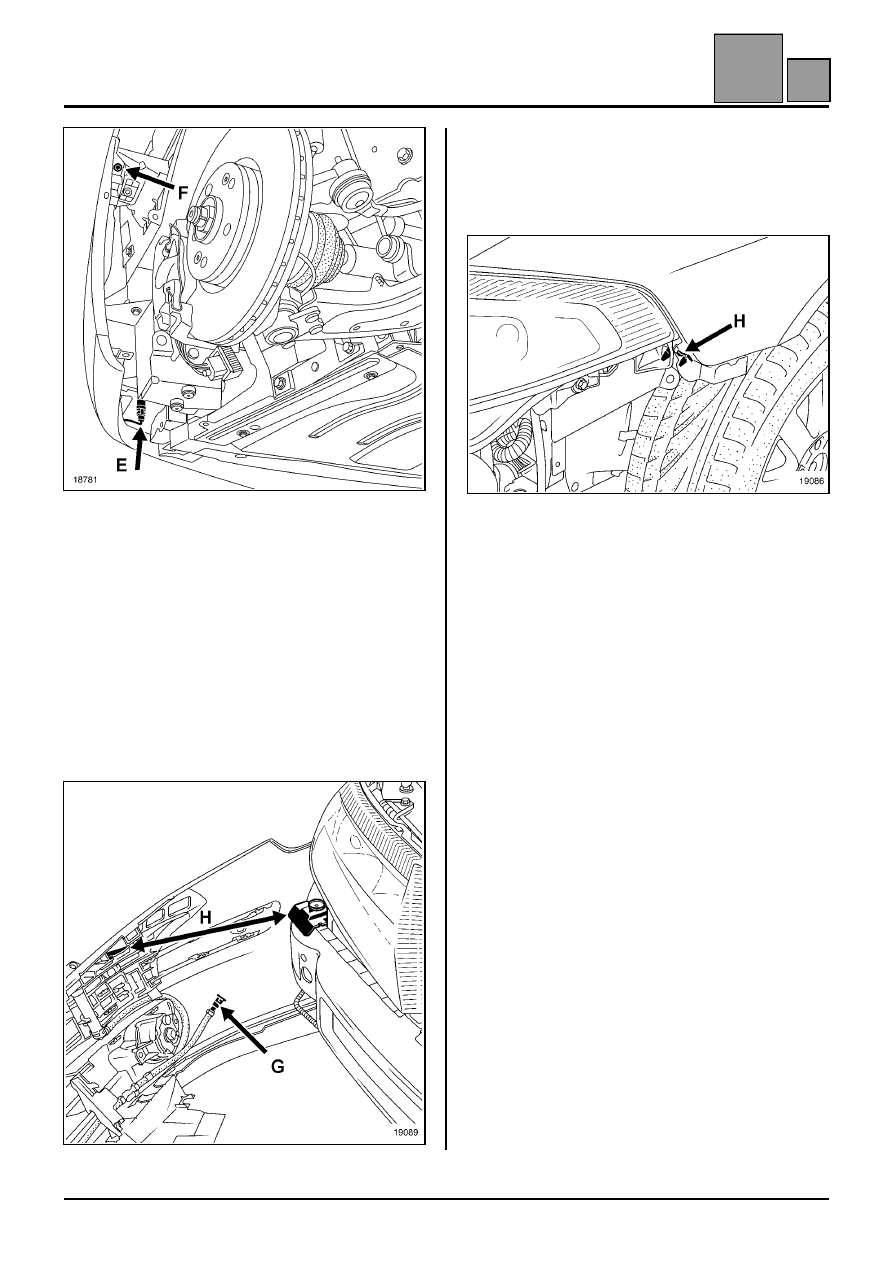

Разъедините разъемы (E) питания
противотуманных фар (если установлены).

Снимите два болта бокового крепления (F).

Частично высвободите бампер, отсоедините трубку
подвода жидкости к жиклерам омывателей фар (G)
(если установлены).

Снимите бампер (вдвоем с помощником).

УСТАНОВКА (ВДВОЕМ С ПОМОЩНИКОМ)

Подсоедините трубку подвода жидкости к
жиклерам омывателей фар (G) (если установлены).

Приложите бампер к поперечине и совместите
направляющие с гнездами (H).

Проверьте надежность крепления бампера
установочным фиксатором крыла.

ПОДГОНКА ДЕТАЛИ СО СКЛАДА ЗАПАСНЫХ
ЧАСТЕЙ ДЛЯ УСТАНОВКИ ЖИКЛЕРОВ
ОМЫВАТЕЛЕЙ ФАР

ПРИМЕЧАНИЕ: необходимо проделать
отверстие в бампере, если в нем расположены
жиклеры омывателей фар

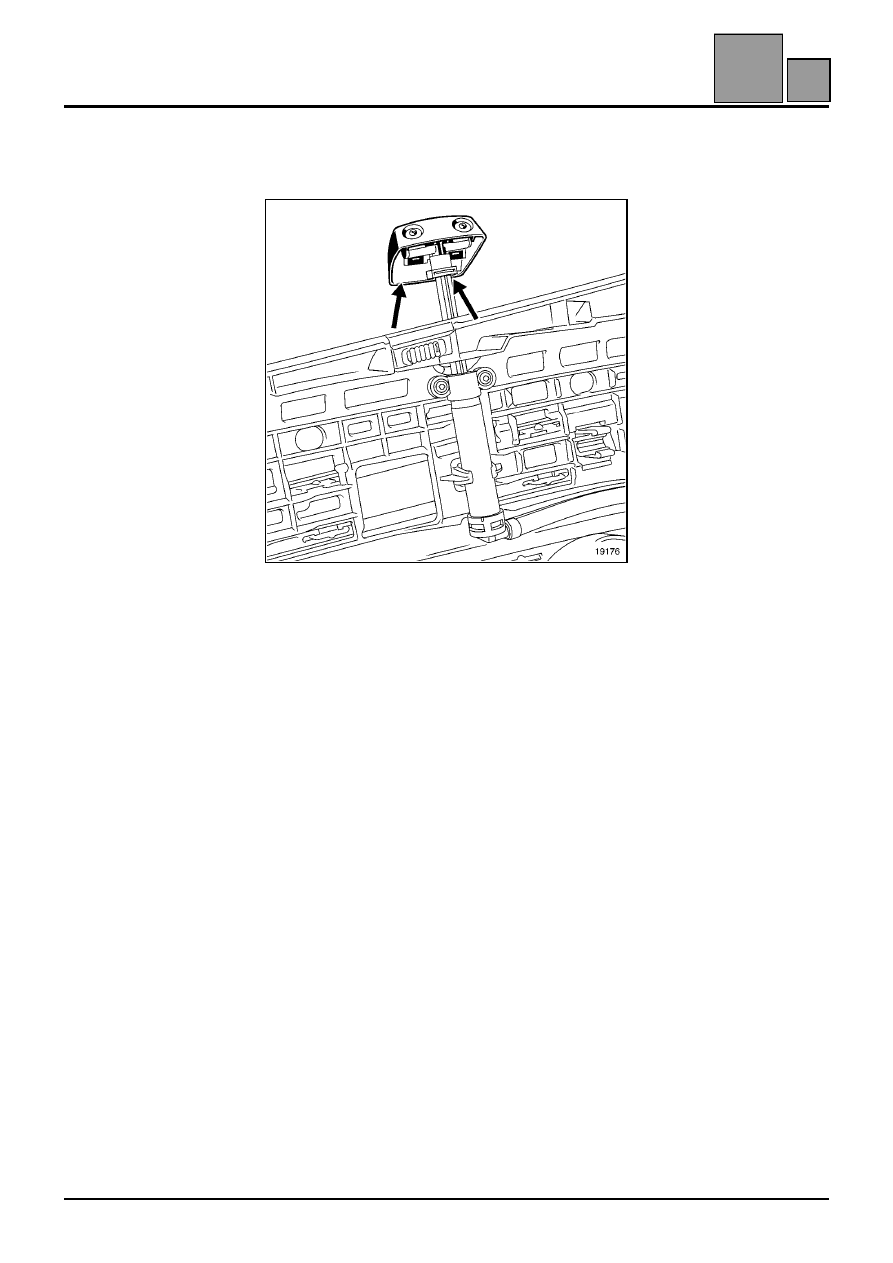

Затем вырежьте по имеющимся меткам (на
внутренней стороне бампера).

55-2

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

СНЯТИЕ крышки жиклера омывателя фары

Отсоедините в точке (I).

СНЯТИЕ жиклера омывателя фары

Приподнимите вручную жиклер, затем отсоедините
декоративную накладку в точке (J).

Снимите два болта крепления (K).

Отсоедините трубку подвода жидкости, затем
снимите жиклер.

55-3

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер

55

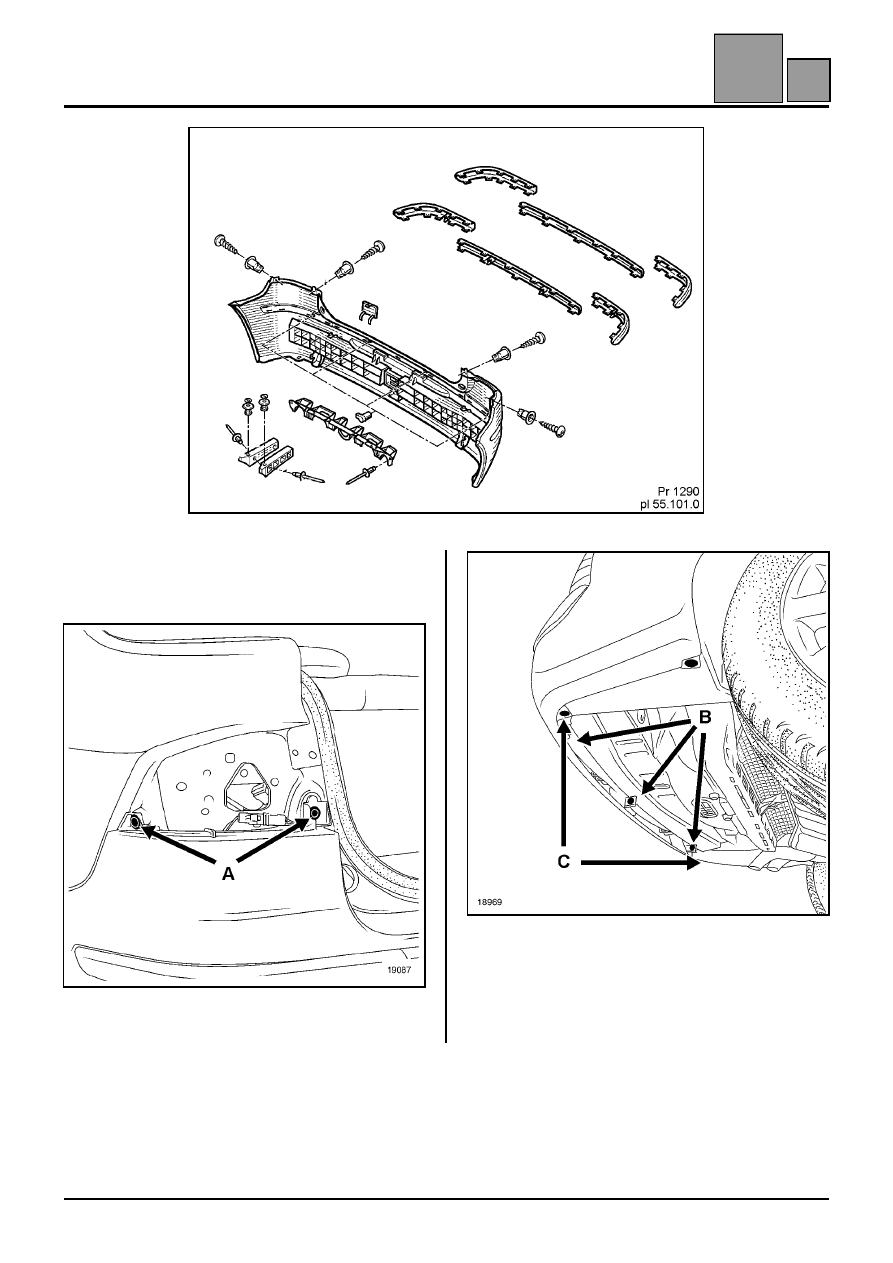

Задний бампер

СНЯТИЕ

После снятия задних фонарей,

снимите:
– болты верхнего крепления (A) (торкс T20),

– три нижних держателя (B) (пластмассовые

заклепки),

– болты крепления (C) (торкс T 20),

55-4

B

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер

55

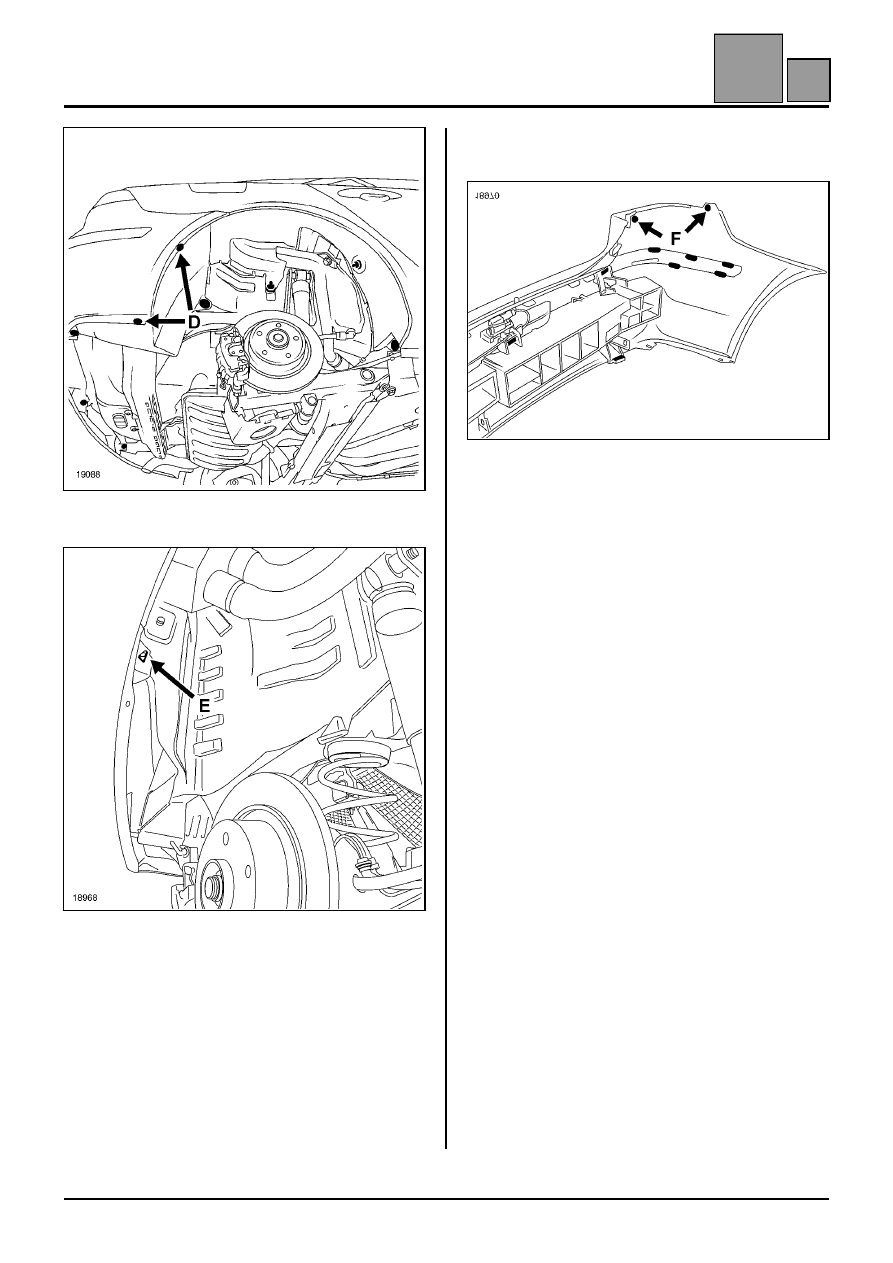

– два болта бокового крепления (D) (торкс T20),

– боковые держатели (E) (пластмассовые

заклепки).

Отсоедините бампер от защитных щитков заднего
крыла.

Разъедините разъем питания фонарей освещения
номерного знака и системы парковки (если
установлены).

Потяните бампер на себя и снимите его (вдвоем с
помощником).

УСТАНОВКА (ВДВОЕМ С ПОМОЩНИКОМ)

Нанесите уплотнительную мастику (Складской
№ 77.11.170.230) вокруг точки верхнего
крепления (F).

Проверьте надежность крепления амортизатора.

55-5
