ОСТЕКЛЕНИЕ КУЗОВА

Стекла задней двери

54

ОСТЕКЛЕНИЕ КУЗОВА

Стекла задней двери

54

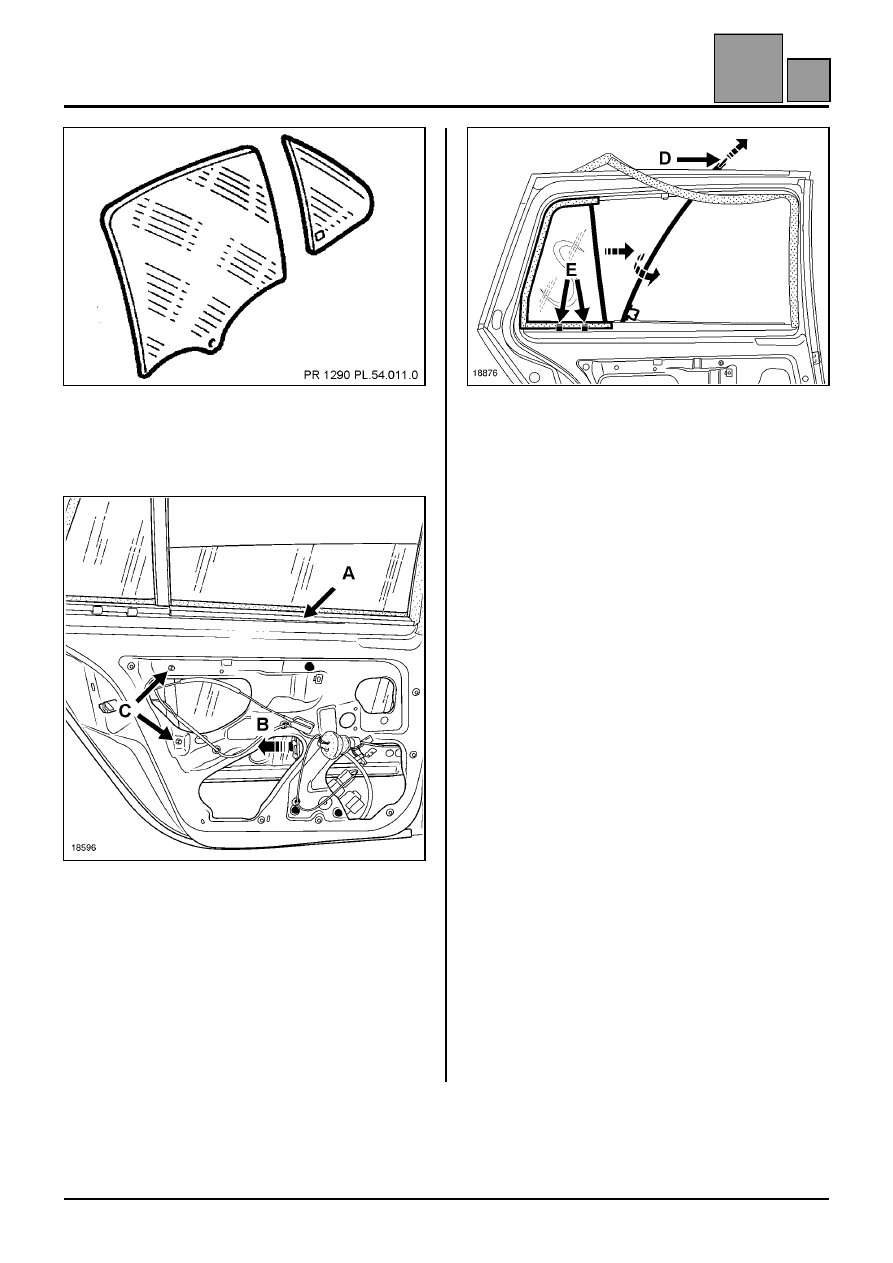

Стекла задней двери

СНЯТИЕ

После снятия внутренней облицовки (глава 72. B),

снимите внутреннюю уплотнительную
профилированную полоску стекла (A) и держатель
стекла (B).

Снимите стекло с оси ползуна привода
стеклоподъемника

Опустите стекло на дно короба двери

Снимите два болта нижнего крепления
неподвижной стойки (C),

Снимите:
– не полностью направляющий желобок двери,
– болт верхнего крепления неподвижной стойки (D)

(торкс T на 20) поверните его ( на 1/4 оборота),
чтобы извлечь из короба двери.

Снимите:
– опускное стекло,
– неподвижное стекло, при этом будьте осторожны,

не зажмите наружную уплотнительную
профилированную полоску стекла.

УСТАНОВКА

Проверьте установку двух фиксаторов (E)
внутренней облицовки перед установкой
неподвижного стекла.

Затем действуйте в порядке, обратном снятию.

ПРИМЕЧАНИЕ: снятие неподвижного стекла
может производиться только после снятия
опускного стекла.

54-4

C

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54

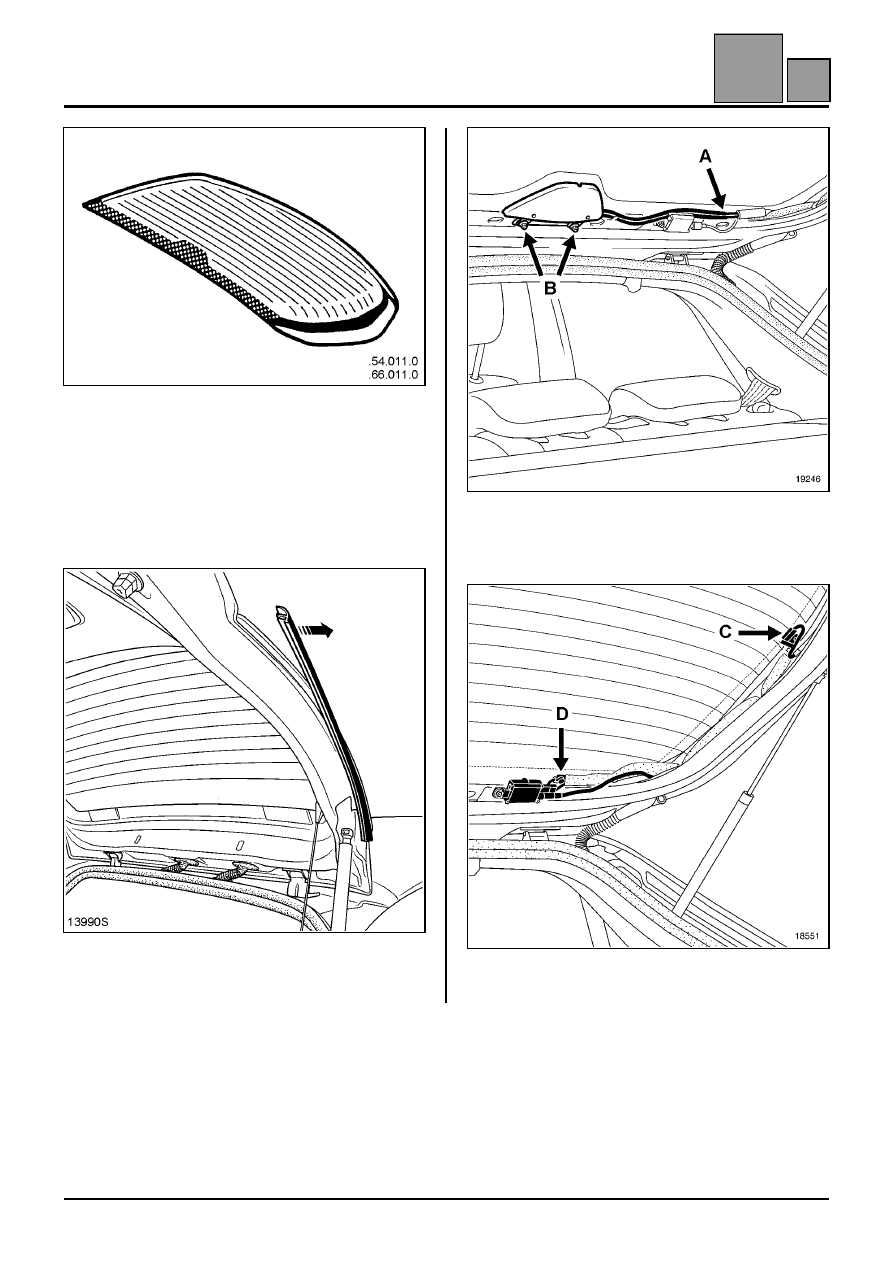

Заднее стекло

СНЯТИЕ

После снятия:
– заднего элерона (глава 56 A),
– рычага стеклоочистителя (с помощью

приспособления Elé. 1552),

– обивок двери задка (глава 73 B),

снимите боковые облицовки.

Разъедините:
– разъем спутниковой антенны (A), затем снимите

ее (B),

– разъемы проводов обогревателя стекла (C),
– разъем выключателя антенны (D).

54-5

D

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54

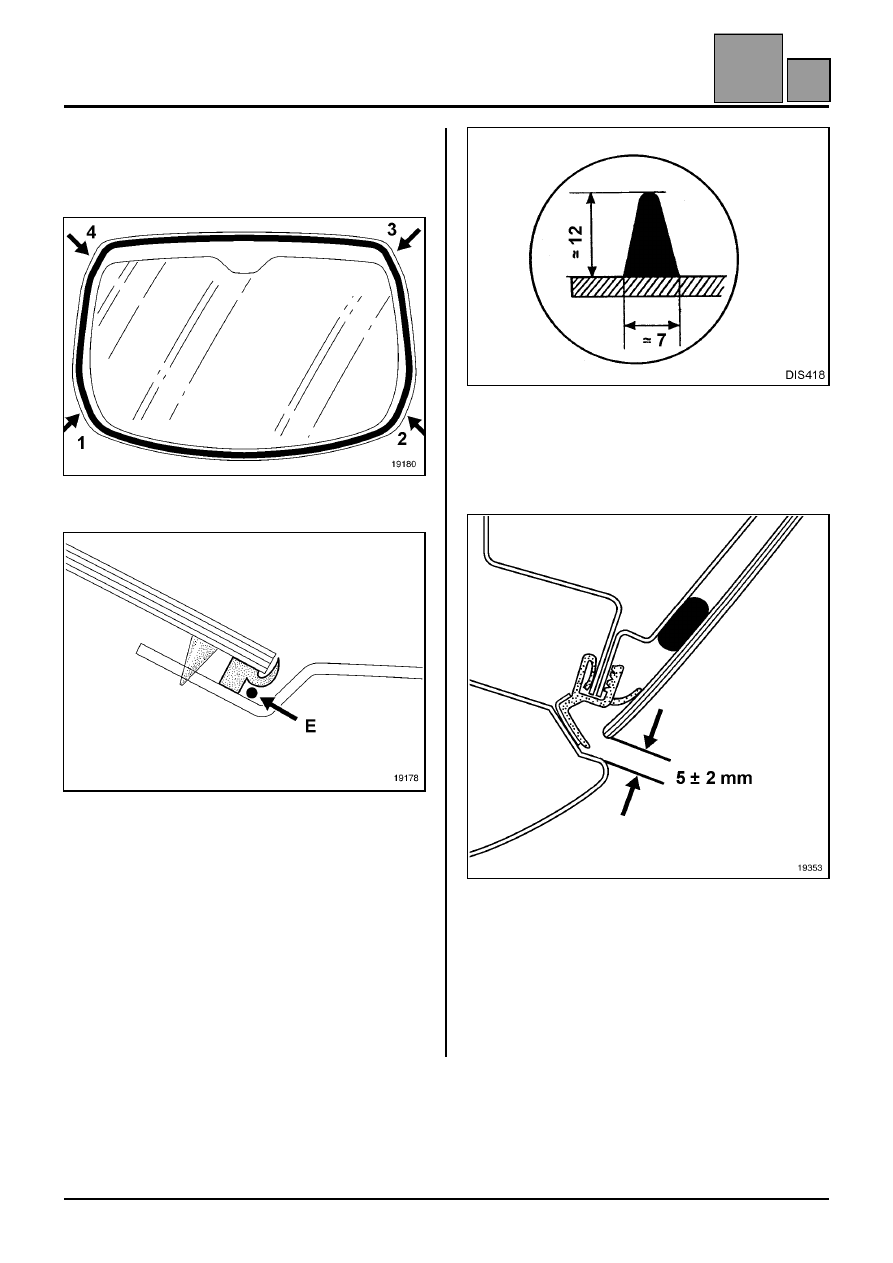

СРЕЗАНИЕ СЛОЯ КЛЕЯ

С помощью предохранительной ленты обклейте
стекло по периметру.

 Проткните слой клея в точке (1).

Проденьте струну для снятия стекол (E) под кромку
нижнего держателя.

Срежьте слой клея в нижней части стекла (от 1
до 2).

Действуйте так же с верхним держателем (от 3
до 4).

УСТАНОВКА

Подготовка и вклеивание см. Техническую ноту
(560 A).

Соблюдайте размер слоя клея.

Вклейте ветровое стекло (вдвоем с помощником).

Равномерно распределите боковые зазоры.

54-6

D

ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины автомобилей с кузовом типа универсал

54

ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины автомобилей с кузовом типа универсал

54

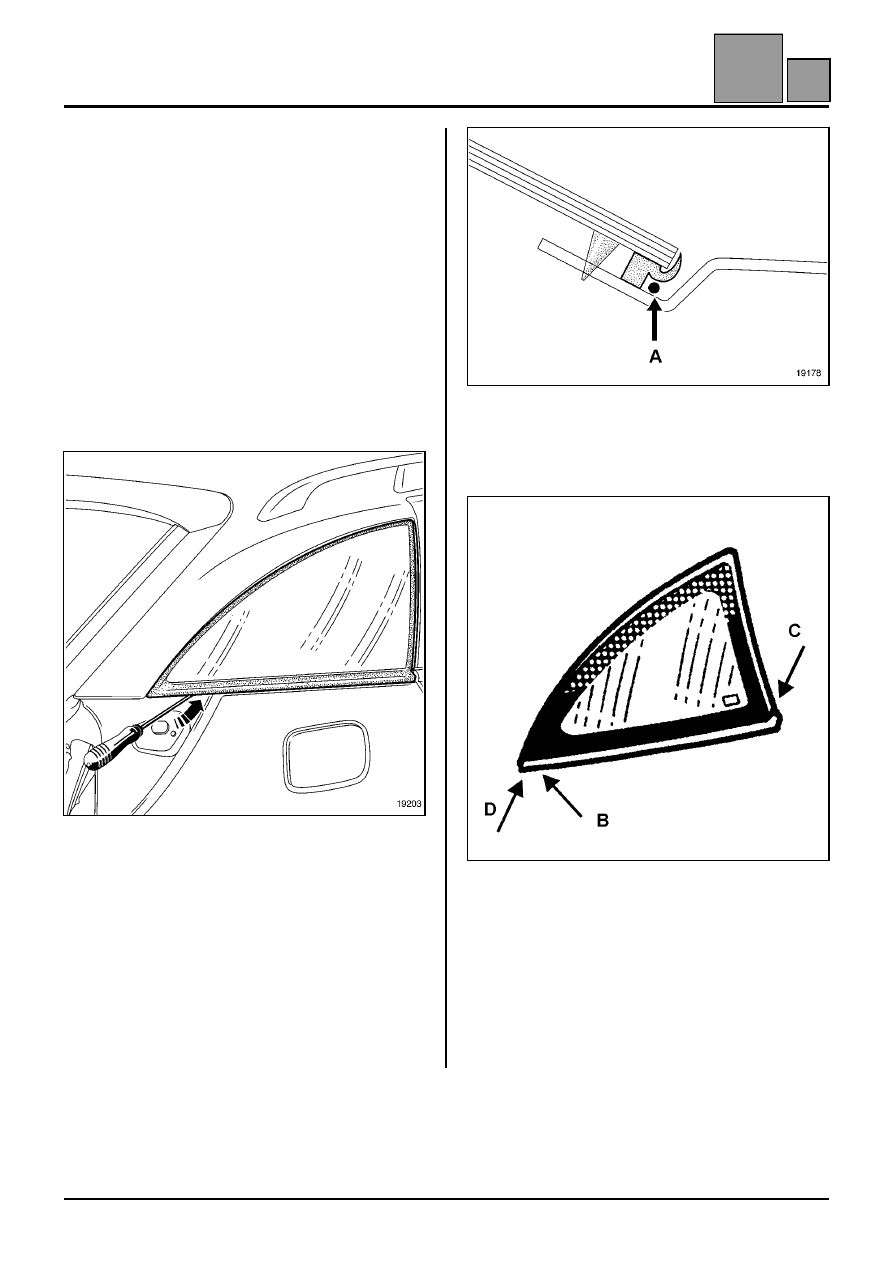

Стекло боковины автомобилей с кузовом типа универсал

ВНИМАНИЕ: Стекло окна боковины
устанавливается с помощью держателя.
В запасные части держатель не поставляется
При снятии и установке стекла действуйте, как
указано ниже, чтобы не повредить при срезании
держатель.

СНЯТИЕ

После снятия:
– задней боковой полки (глава 71 G),
– облицовки панели боковины (глава 71 I),
– заднего фонаря,

СРЕЗАНИЕ КЛЕЕВОЙ ПРОКЛАДКИ

с помощью предохранительной ленты обклейте
стекло по периметру.

Проткните слой клея в нижней задней части
проводом в оплетке.

ВАЖНОЕ ЗАМЕЧАНИЕ: приспособление для
прокалывания отверстий должно вставляться
как можно ближе к панели кузова.

Установите удерживающее приспособление внутри
автомобиля, затем рукоятку для вытягивания
снаружи (вдвоем с помощником).

Пропустите струну для снятия стекол (A) под
кромку нижнего держателя.

Срежьте слой клея от (B) до (C).

Пропустите струну для снятия стекол под кромку
держателя от (C) до (D), затем срежьте слой клея.

Удерживайте стекло снаружи, затем закончите
вырезание от точки (D) до (B).

54-7
