Renault Laguna II. Руководство - часть 328

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Подвижная панель

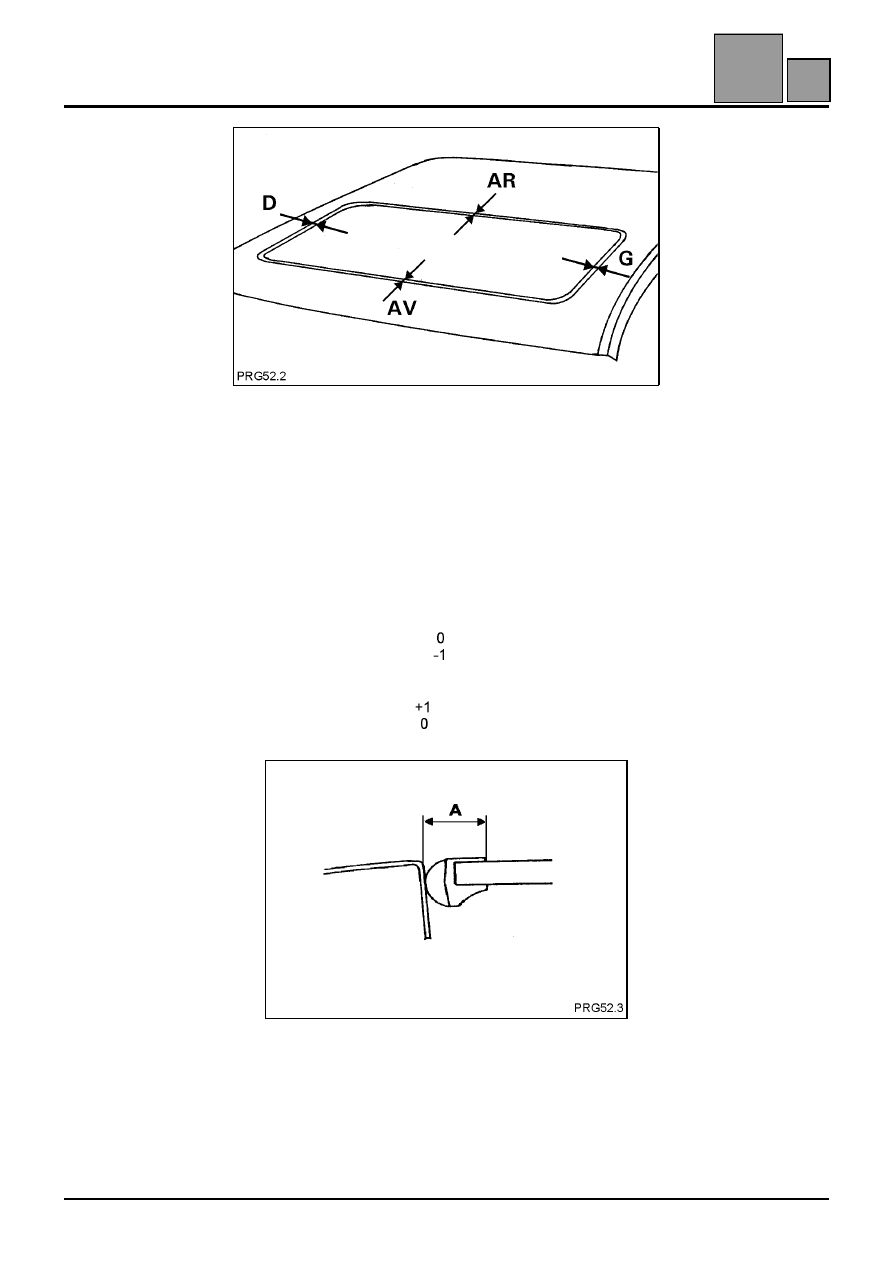

Зазоры между панелью и вырезом в крыше под
люк должны быть равномерно распределены
между передней и задней сторонами, а также
между правой и левой сторонами.

С помощью линейки проверьте в трех точках
распределения зазоров.

Измерение необходимо производить между
вырезом в крыше под люк и верхней частью
формовки (A):
Линия AV

(передняя сторона): 14

Линия D

(правая сторона):

15 ± 0,5

Линия AR

(задняя сторона): 14

Линия G

(левая сторона):

15 ± 0,5

52-9

D

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Подвижная панель

РЕГУЛИРОВКА ЗАДНИХ, ПЕРЕДНИХ И
БОКОВЫХ ЗАЗОРОВ

Эта операция должна выполняться после снятия
подвижной панели или люка в сборе.

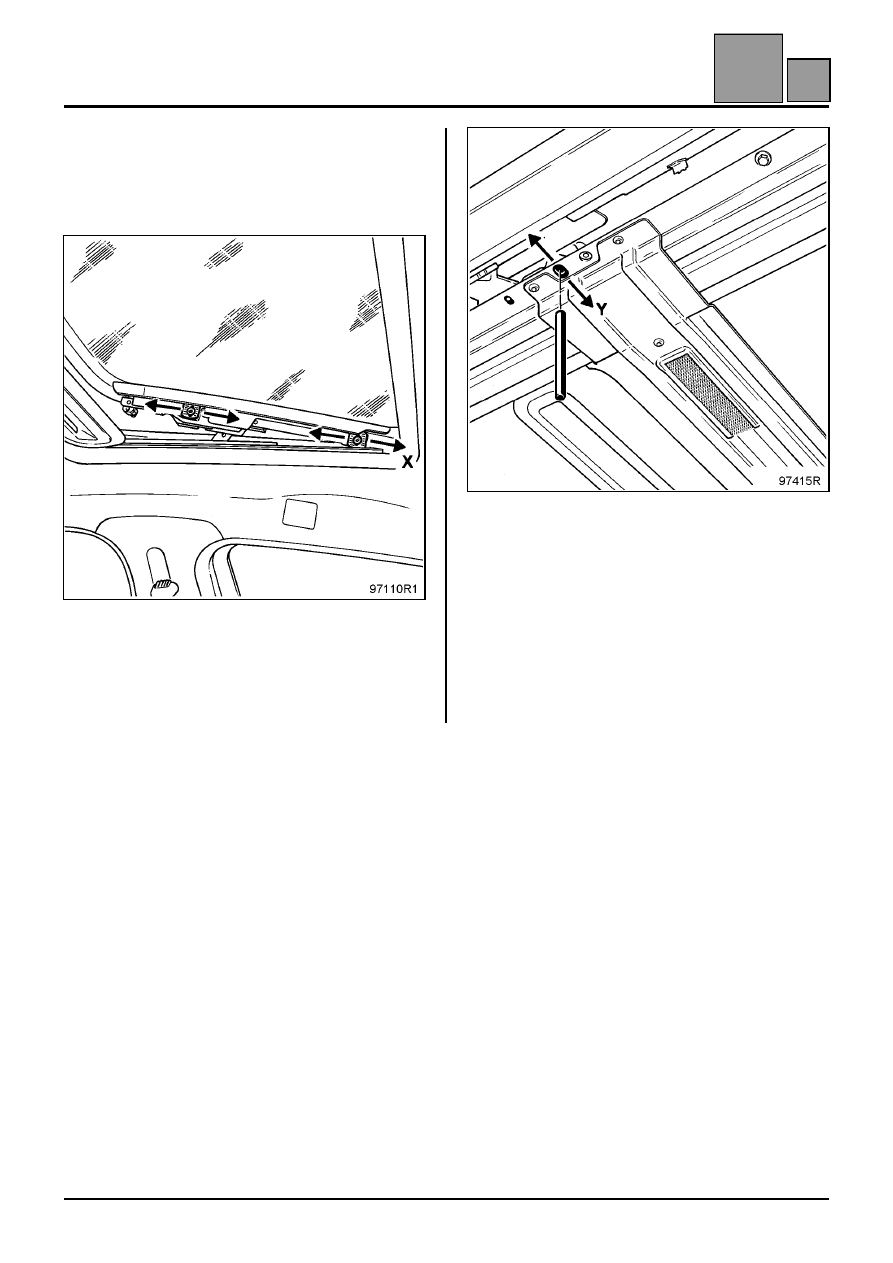

1 - Регулировка задних, передних и боковых
зазоров:

Регулировка производится при закрытом
положении панели и четырех болтах крепления,
это позволяет отрегулировать панель по оси X.

Для регулировки по оси Y, необходимо слегка
отпустить болты крепления люка. Установить два
цилиндрических стержня диаметром

∅ 10 в

специально предназначенные отверстия, чтобы
зафиксировать механизм привода люка по оси X и
установить панель по оси Y.

52-10

D

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Регулировка подвижной панели

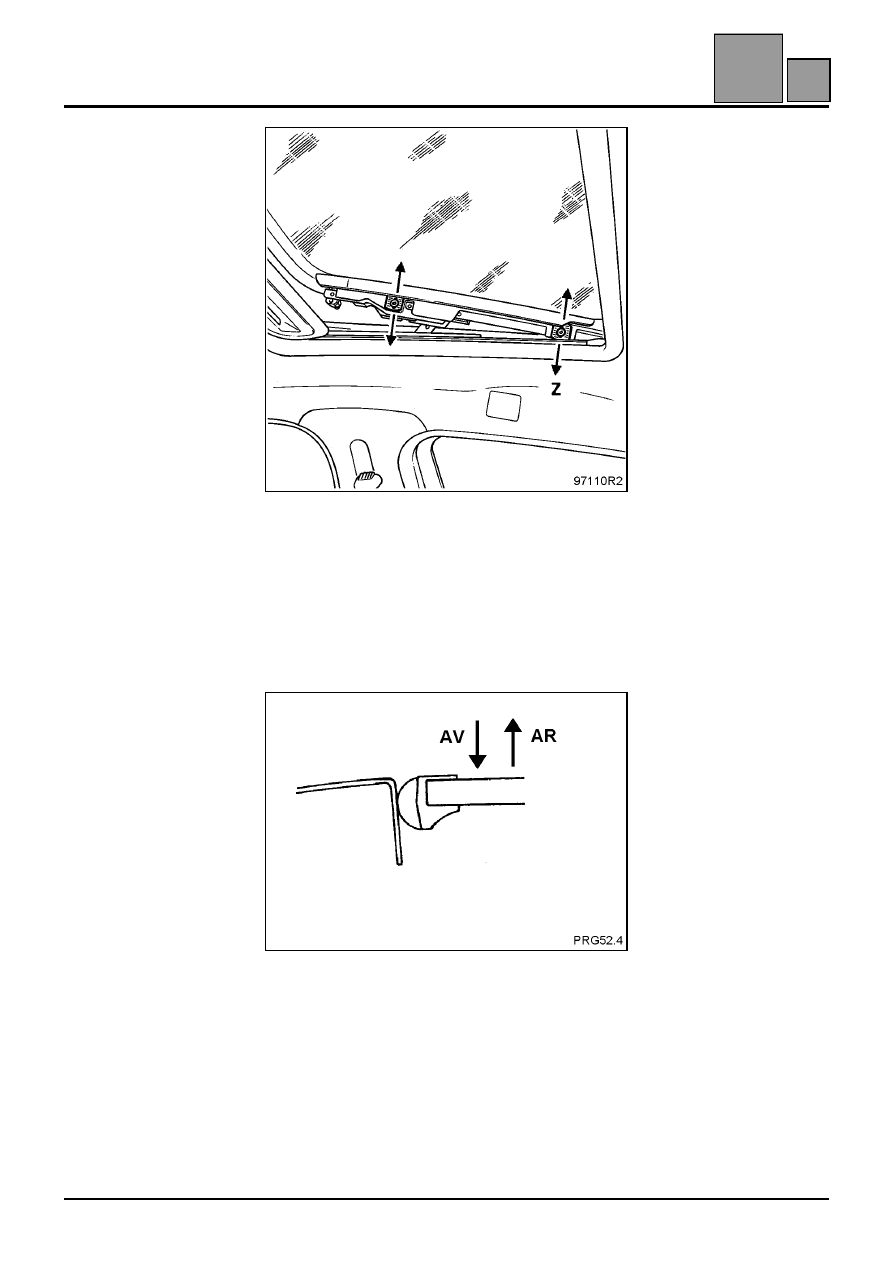

2 - Регулировка зазоров по высоте по оси (Z):

Установите люк в закрытое положение.
Так же, как и при регулировке переднего и заднего
зазоров, регулировка осуществляется с помощью
болтов и панели, см. выше.
Установите линейку на ребро в области выреза в
крыше под люк и убедитесь в том, что он находится
на одном уровне с подвижной панелью.

Регулировка по высоте:

Допуск для задней части: 1 мм по выступанию
панели.
Допуск для передней части: 1 мм по заглублению
панели.

52-11

D

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

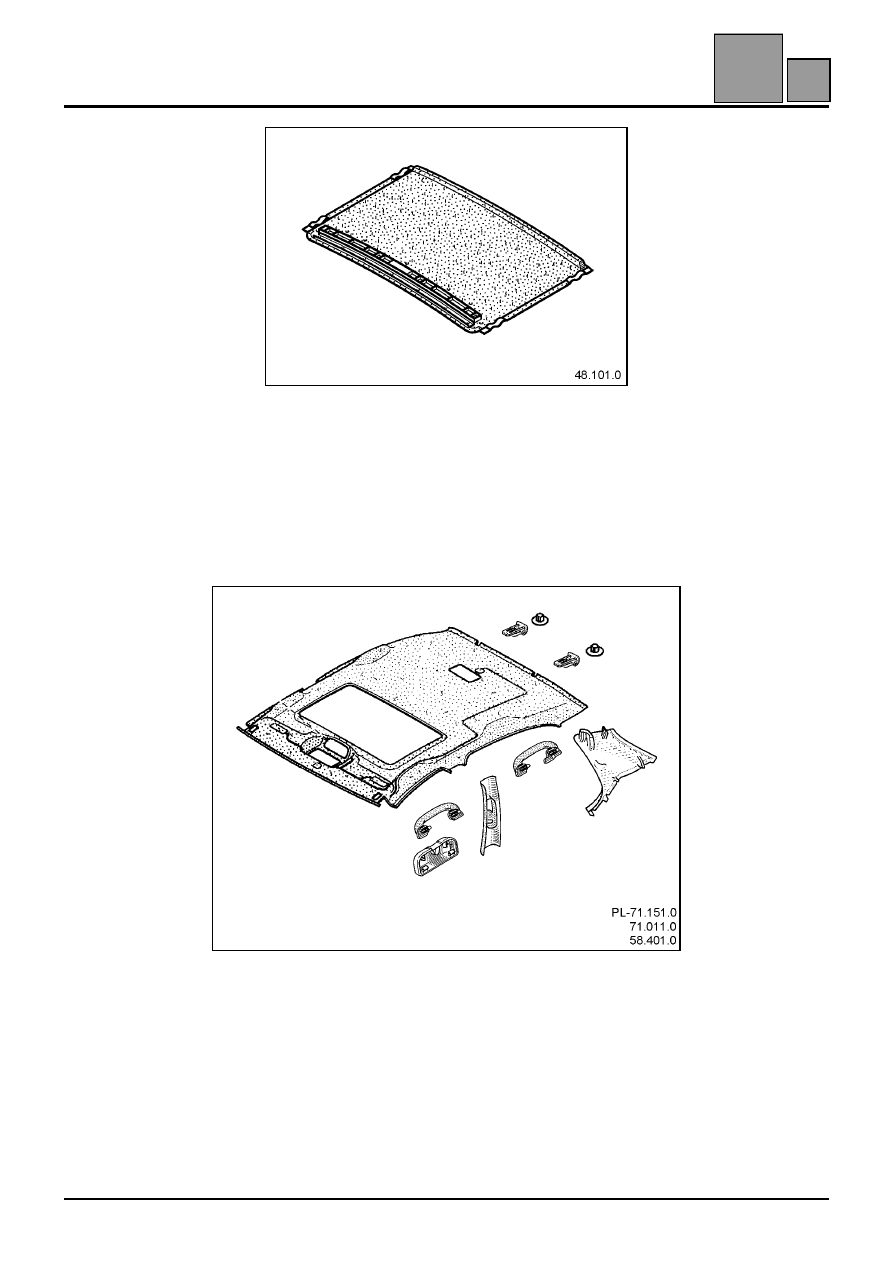

Обивка люка

СНЯТИЕ

После снятия:
– прокладки люка крыши,
– поручней (с помощью приспособления

Car. 1597),

– верхних облицовок средней стойки,
– облицовок панели боковины,
– двух задних фиксаторов обивки крыши.

52-12

E
