МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

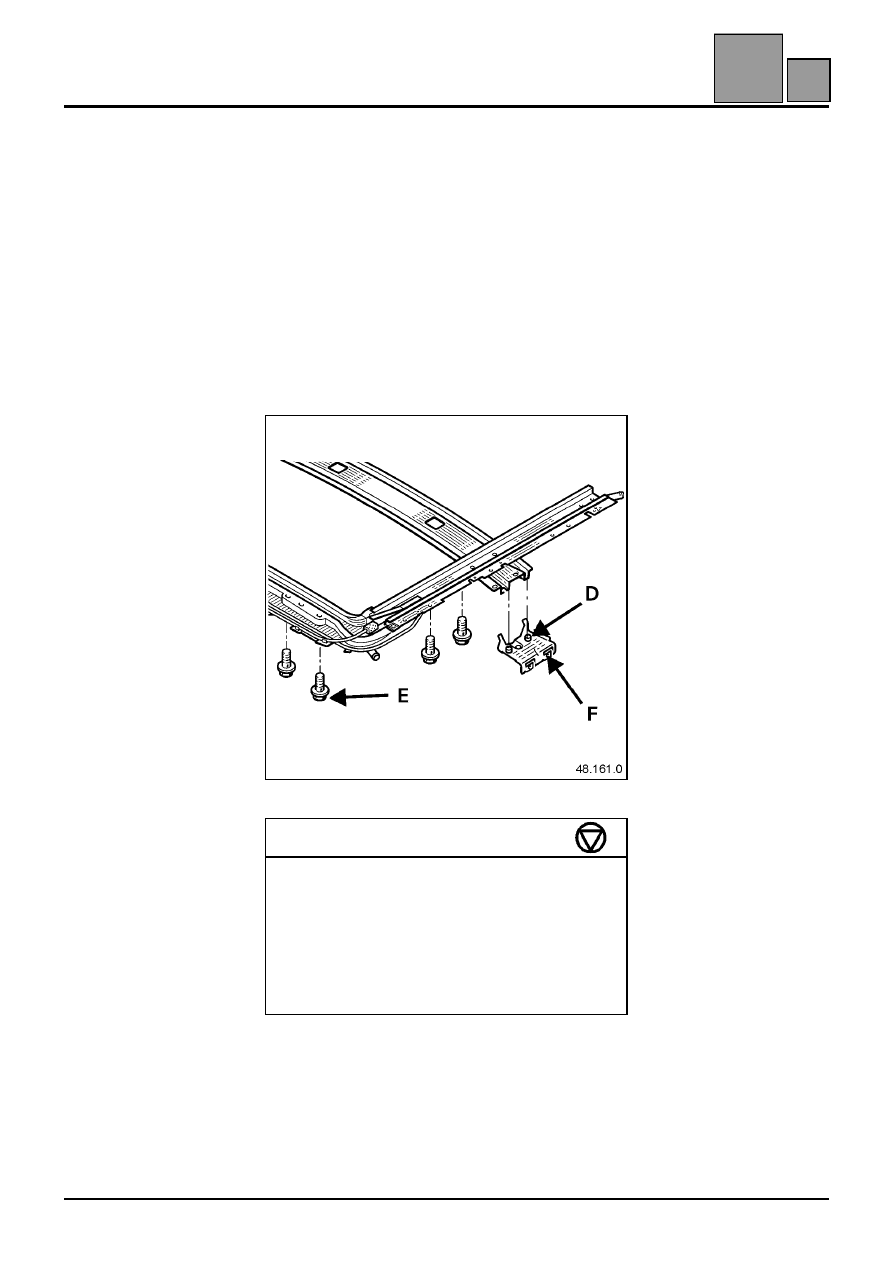

Затяните вначале четыре болта (D) (M8)
центральной поперечины, затем болты крепления
(E) люка крыши (болт M5 с шестигранной
головкой на 8) затягивая их крест-накрест.

ВАЖНОЕ ЗАМЕЧАНИЕ: проверьте установку
водоотводных трубок на механизме привода
люка крыши.

ЗАМЕЧАНИЕ: если болт (E) (M5 шестигранная
головка на 8) не затягивается, можно его вставить
в другое отверстие.

Используйте предназначенное для этого отверстие
рядом.

После установки механизма привода люка крыши:
– отрегулируйте подвижную панель (глава 52 D),
– проверьте перемещение и герметичность люка

крыши,

– установите обивку.

МОМЕНТЫ ЗАТЯЖКИ, в Н.м

болт (D) крепления скобы к механизму
привода (M8)

21

болт (E) крепления механизма привода
(M5, шестигранная головка на 8)

4 ± 20 %

болт (F) крепления скобы к
продольному профилю края крыши
кузова (M6)

8

52-5

B

52

52

152

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Электродвигатель привода люка крыши

СНЯТИЕ

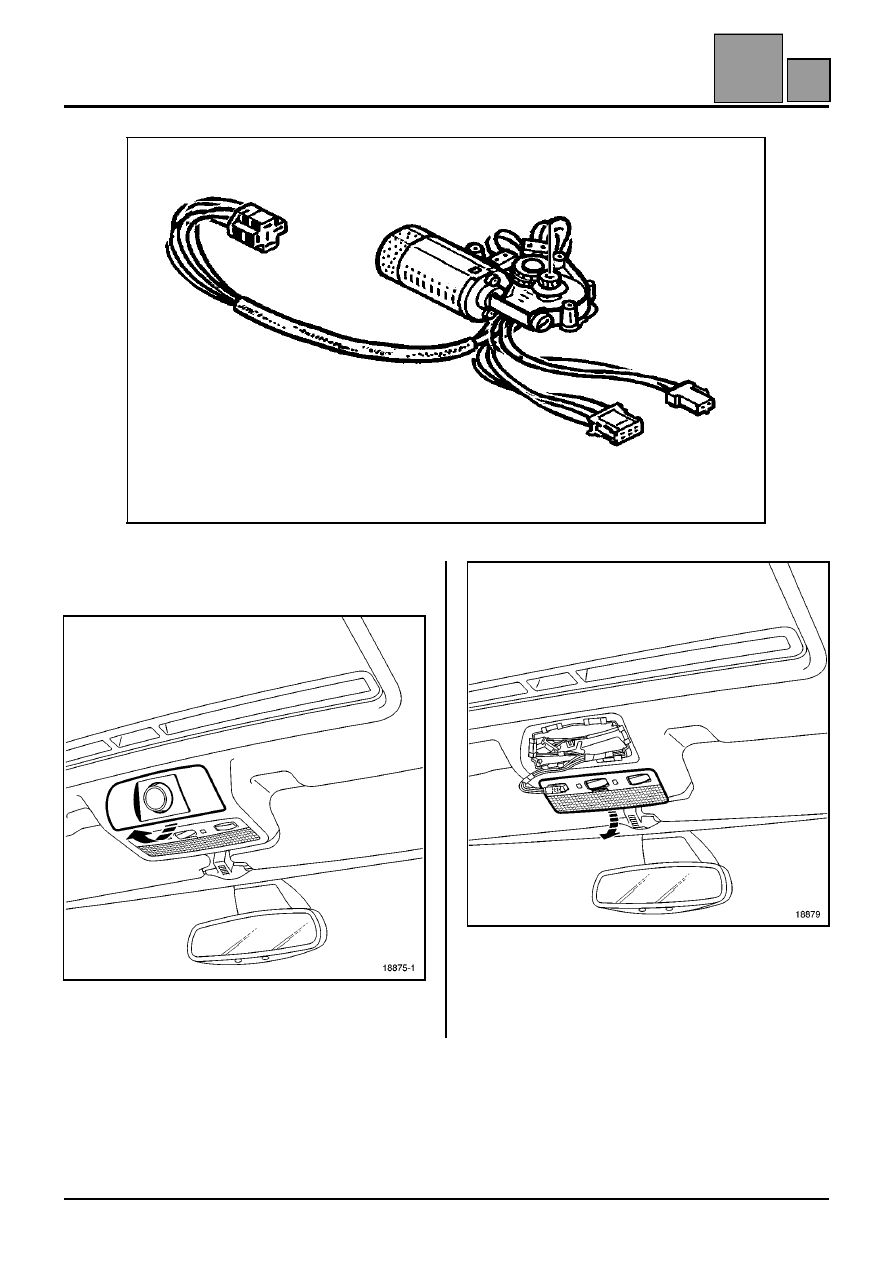

Снимите:
– блок управления люка крыши,

– Плафон освещения салона.

C

52-6

PL 48.161.0

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Электродвигатель привода люка крыши

Разъедините два разъема электродвигателя.

Ключом (шестигранный на 4) поверните болт (A),
чтобы закрыть подвижную панель (если она
открыта).

Снимите три болта крепления (B) торкс (T 20),
затем извлеките электродвигатель через проем
плафона освещения салона.

УСТАНОВКА

В случае отсоединения аккумуляторной батареи,
электрической неисправности или выполнения
работ с люком крыши система работает только в
ручном режиме с перемещением рывками.

ПРОЦЕДУРА ИНИЦИАЛИЗАЦИИ

Установите переключатель в положение
максимального открытия.

Продолжительно нажмите на переключатель (в
течение не менее двух секунд) и удерживайте его
нажатым.

Электродвигатель перемещает люк в пошаговом
режиме до открытия, затем опускается на
несколько сантиметров

Отпустите переключатель

Нажмите вновь на переключатель и удерживайте
его нажатым (отпускание переключателя в ходе
выполнения циклов повлечет за собой
остановку, после которой необходимо
повторить операции)

Люк крыши выполняет полный цикл открытия и
закрытия.

ПРИМЕЧАНИЕ: время между двумя операциями
процедуры инициализации не должно превышать
пяти секунд, в противном случае электроника
перейдет к новому циклу инициализации.

C

52-7

52

52

152

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Подвижная панель

СНЯТИЕ

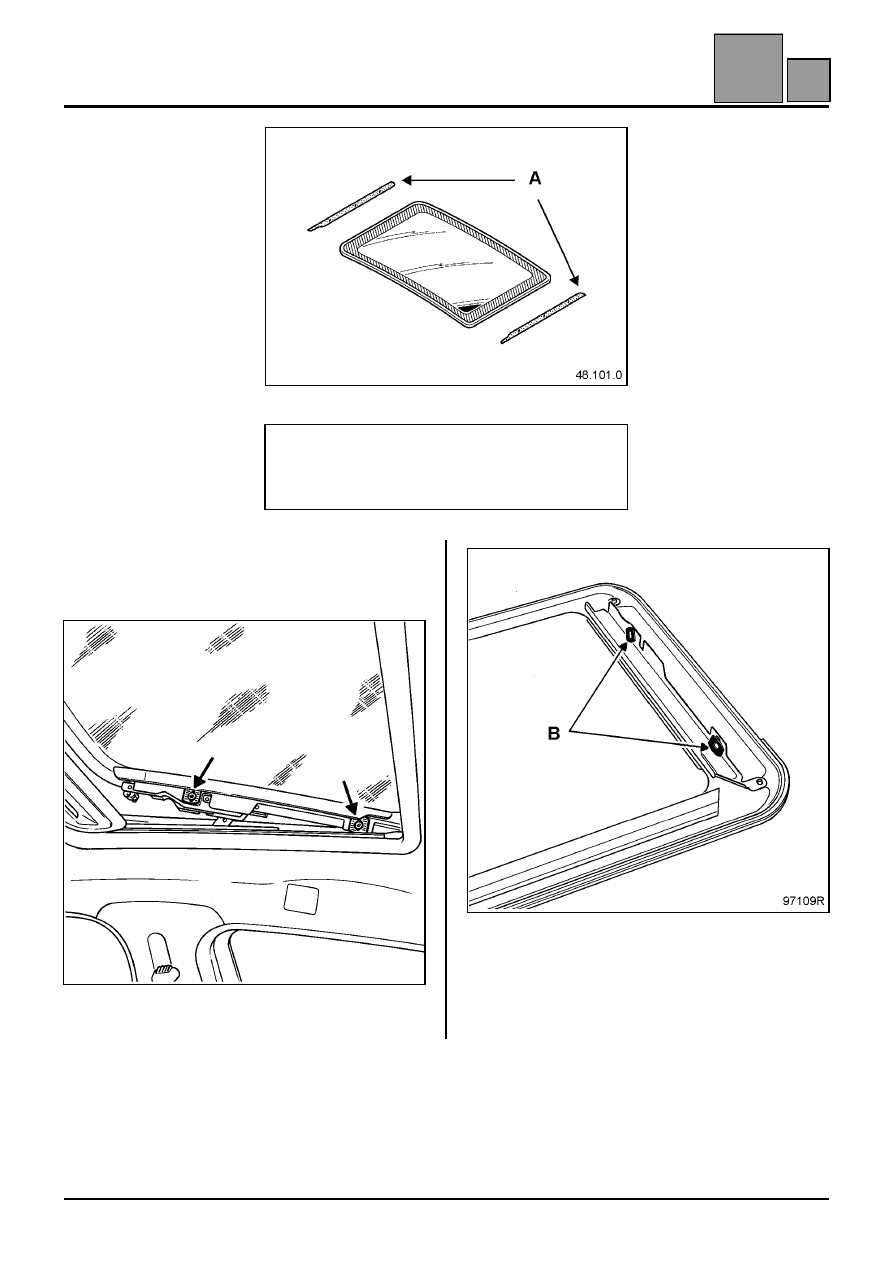

После снятия двух крышек механизма,

снимите четыре болта крепления (A) (M5 головка
BTR 4).

Обратите внимание на вставки (B).

После установки люка крыши приступите к
регулировке панели.

МОМЕНТ ПРЕДВАРИТЕЛЬНОЙ
ЗАТЯЖКИ: (A)

1,5 Н.м

МОМЕНТ ЗАТЯЖКИ: (A)

4 Н.м ± 20%

52-8
