51

51

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

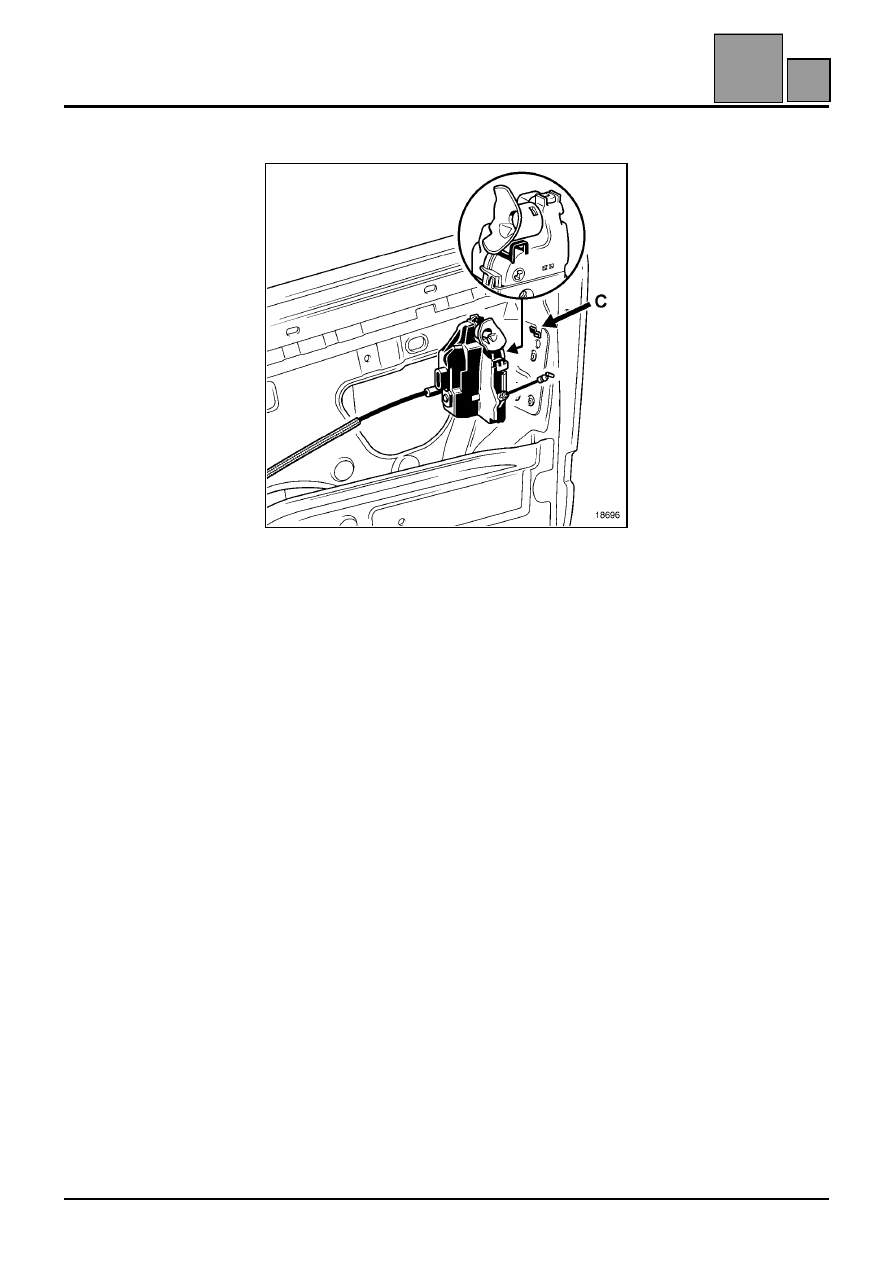

Замки дверей

УСТАНОВКА замков

Установите замок на стопорный крючок короба
двери (C), затем выполните операцию в порядке,
обратном снятию.

51-4

C

51

51

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

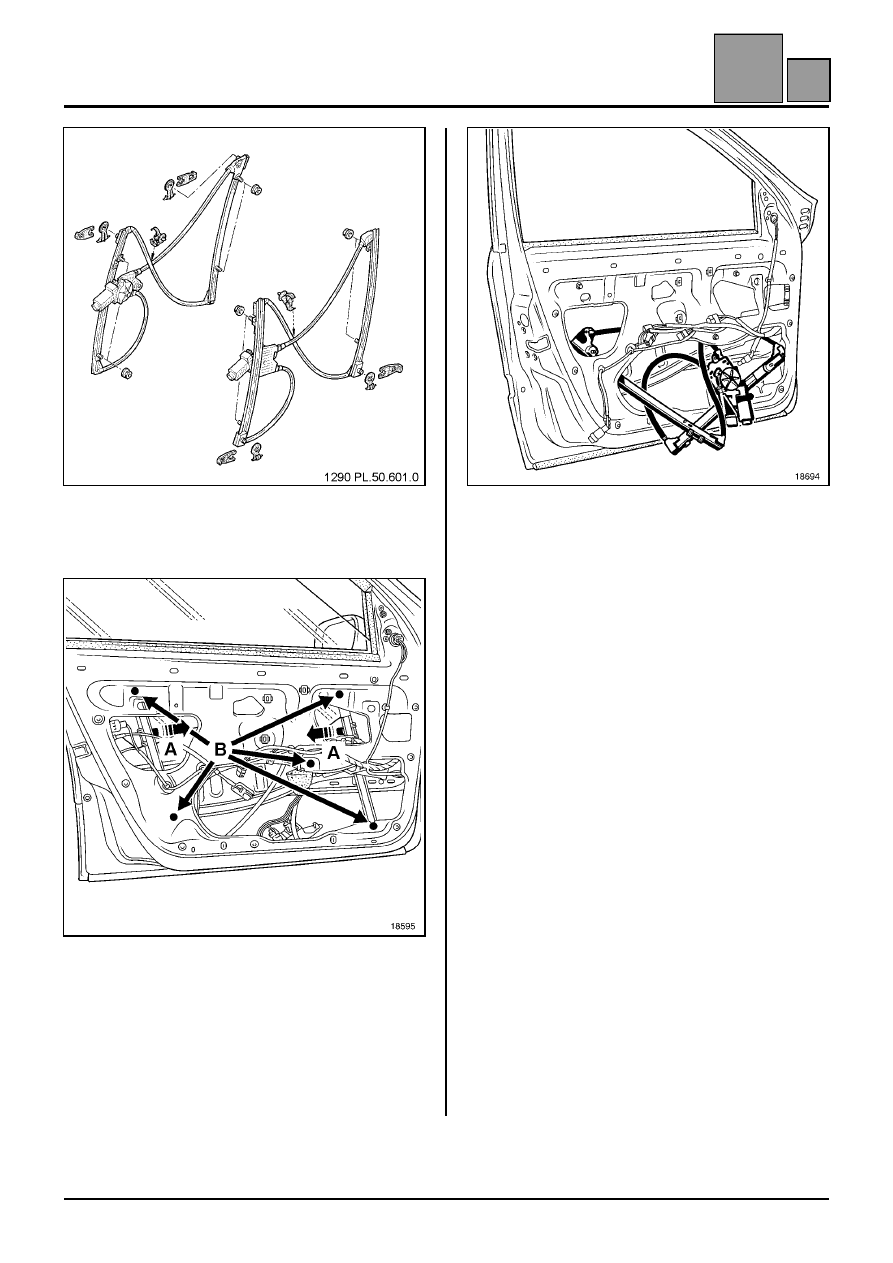

Стеклоподъемники передних дверей

СНЯТИЕ

После снятия внутренней облицовки (глава 72. A),

Снимите два зажима крепления стекла (A),
отсоедините стекло от осей ползуна
стеклоподъемника.

Вручную поднимите стекло и зафиксируйте его
защитной лентой.

Снимите пять болтов крепления механизма (B)
(M6 головка на 10).

Разъедините разъем питания.

Выньте стеклоподъемник через нижний проем в
коробе двери.

УСТАНОВКА

Установка производится в порядке, обратном
снятию

ИНИЦИАЛИЗАЦИЯ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА

●

Установите карточку в считывающем устройстве
во 2-е фиксированное положение

●

Закройте стекло до верхнего упора (стекло
поднимается прерывистыми движениями).

●

Удерживайте выключатель нажатым (примерно
две секунды).

●

Опустите стекло до нижнего упора, удерживайте
нажатым выключатель.

●

Электродвигатель инициализирован.

51-5

D

51

51

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

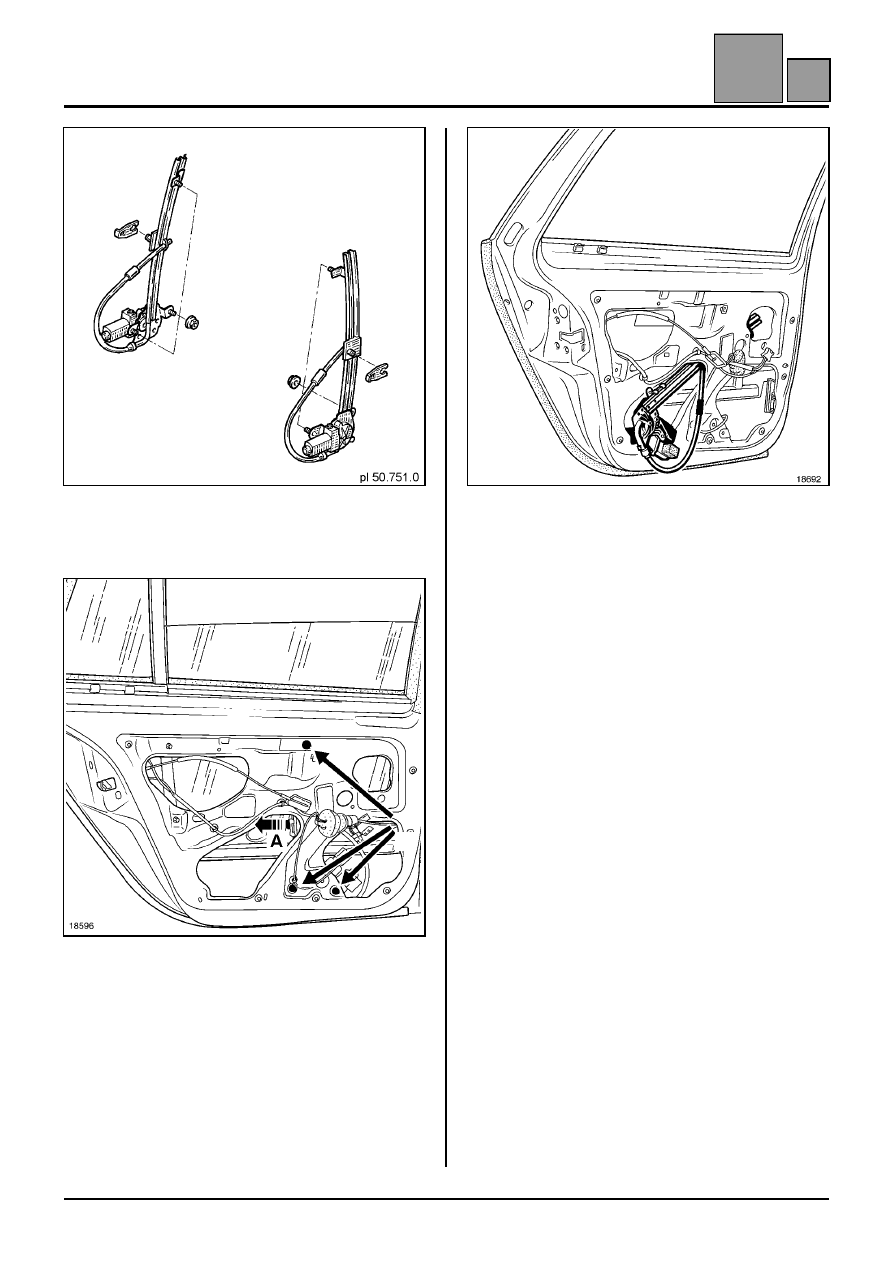

Стеклоподъемники задних дверей

СНЯТИЕ (стеклоподъемник с электроприводом)

После снятия внутренней облицовки (глава 72. B),

снимите держатель стекла (A).

Отсоедините стекло от оси ползуна
стеклоподъемника.

Поднимите стекло вручную.

Зафиксируйте его с помощью предохранительной
ленты.

Снимите три болта крепления механизма (B)
(M6 головка на 10).

Разъедините разъем питания.

Извлеките стеклоподъемник через нижний левый
проем короба двери.

УСТАНОВКА

Установка производится в порядке, обратном
снятию

ИНИЦИАЛИЗАЦИЯ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА

●

Установите карточку в считывающем устройстве
во 2-е фиксированное положение

●

Закройте стекло до верхнего упора (стекло
поднимается прерывисто).

●

Удерживайте выключатель нажатым (примерно
две секунды).

●

Опустите стекло до нижнего упора, удерживайте
нажатым выключатель.

●

Электродвигатель инициализирован.

51-6

E

B

51

51

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Стеклоподъемники задних дверей

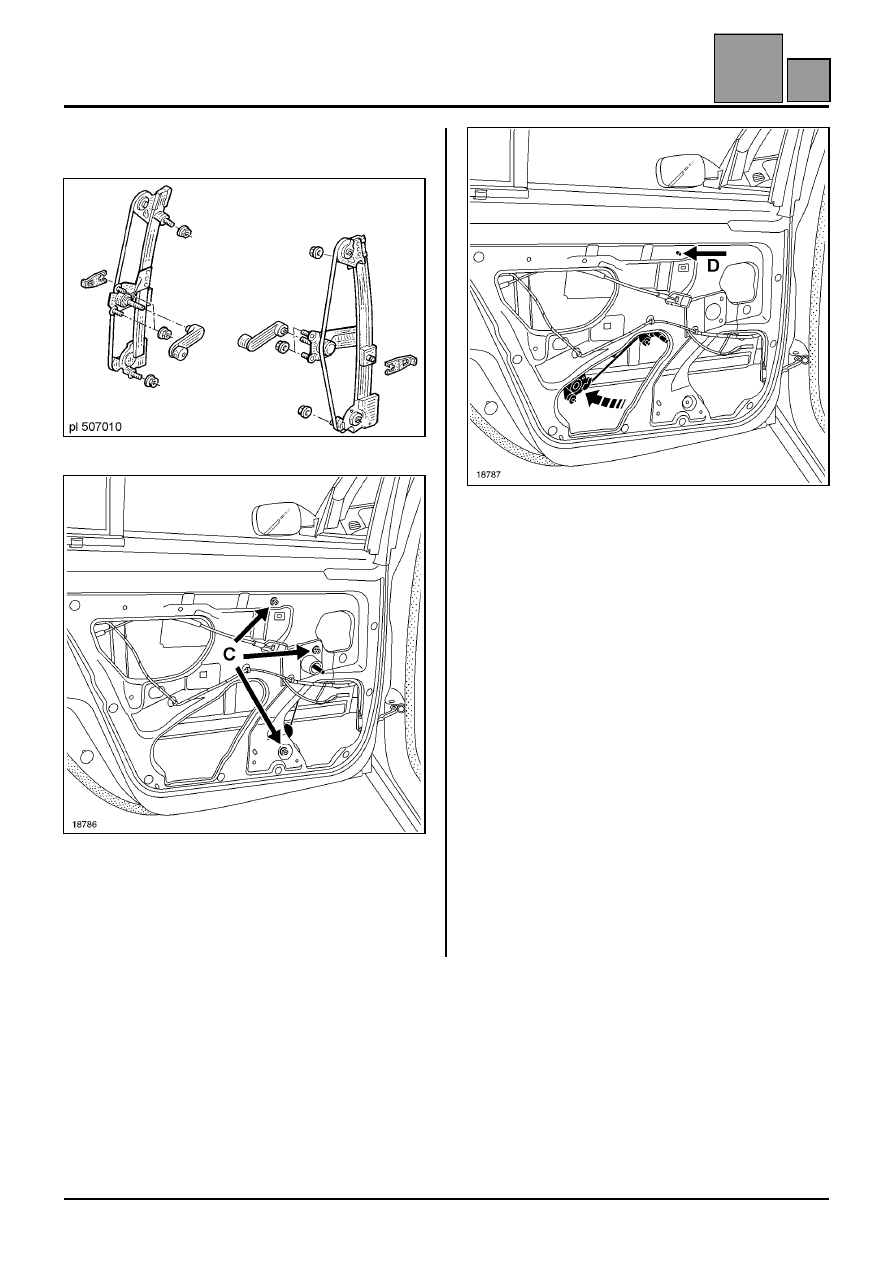

ОСОБЕННОСТИ СНЯТИЯ МЕХАНИЧЕСКОГО
СТЕКЛОПОДЪЕМНИКА

Отсоедините стекло от оси ползуна
стеклоподъемника.

Зафиксируйте стекло в верхнем положении.

Снимите три гайки крепления механизма (C).

Установите защиту (тряпку или картон) в зоне
верхней шпильки (D) между ползуном и стеклом.

Извлеките нижние крепежные шпильки.

Переместите нижнюю часть механизма.

Снимите:
– верхнюю шпильку (D),
– узел механизма.

51-7

E
