Механизмы и аксессуары

Содержание

Стр.

51

52

54

55

МЕХАНИЗМЫ БОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Цилиндр замка передней двери

51-1

Наружная ручка двери

51-2

Замки двери

51-3

Стеклоподъемники передних дверей

51-5

Стеклоподъемники задних дверей

51-5

МЕХАНИЗМЫ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Привод замка и замок двери задка

52-1

Люк крыши

 52-3

Электродвигатель люка привода крыши 52-6

Подвижная панель

52-8

Обивка люка

52-12

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-1

Стекло передней двери

54-3

Стекла задней двери

54-4

Заднее стекло

54-5

Стекло боковины автомобилей с

кузовом типа универсал

54-7

Заднее открывающееся стекло

автомобилей с кузовом типа универсал  54-9

НАРУЖНЫЕ ЗАЩИТНЫЕ
ЭЛЕМЕНТЫ

Передний бампер 55-1

Задний бампер

55-4

Задний бампер кузова автомобилей с

кузовом типа универсал

55-6

Боковые защитные накладки

55-9

Решетка облицовки радиатора

55-10

Решетки ниши воздухозабора

55-11

Декоративная накладка нижней части

двери багажного отделения автомобилей

с кузовом типа универсал

55-14

Стр.

56

57

58

59

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ
АВТОМОБИЛЯ

Задний элерон

 56-1

Задний элерон автомобилей с кузовом
типа универсал

56-2

Наружные зеркала заднего вида

56-3

Стекло наружного зеркала заднего вида 56-4
Наружная декоративная накладка стойки
передней двери

56-5

Наружная декоративная накладка
стойки задней двери

56-6

Декоративная накладка желоба кузова
типа универсал

 56-7

Направляющие багажника на крыше

 56-8

АКСЕССУАРЫ НИЗА САЛОНА

Центральная консоль

57-1

Приборная панель

57-2

АКСЕССУАРЫ ВЕРХА САЛОНА

Поручень и держатель стекла

 58-1

ЭЛЕМЕНТЫ ПАССИВНОЙ
БЕЗОПАСНОСТИ

Передние ремни безопасности

59-1

Задний ремень безопасности

59-2

Ремень безопасности заднего
сиденья 2/3

59-3

A

B

C

D

E

A

B

C

D

E

A

B

C

D

E

F

A

B

C

D

E

F

G

A

B

C

D

E

F

G

H

A

B

A

A

B

C

51

51

151

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

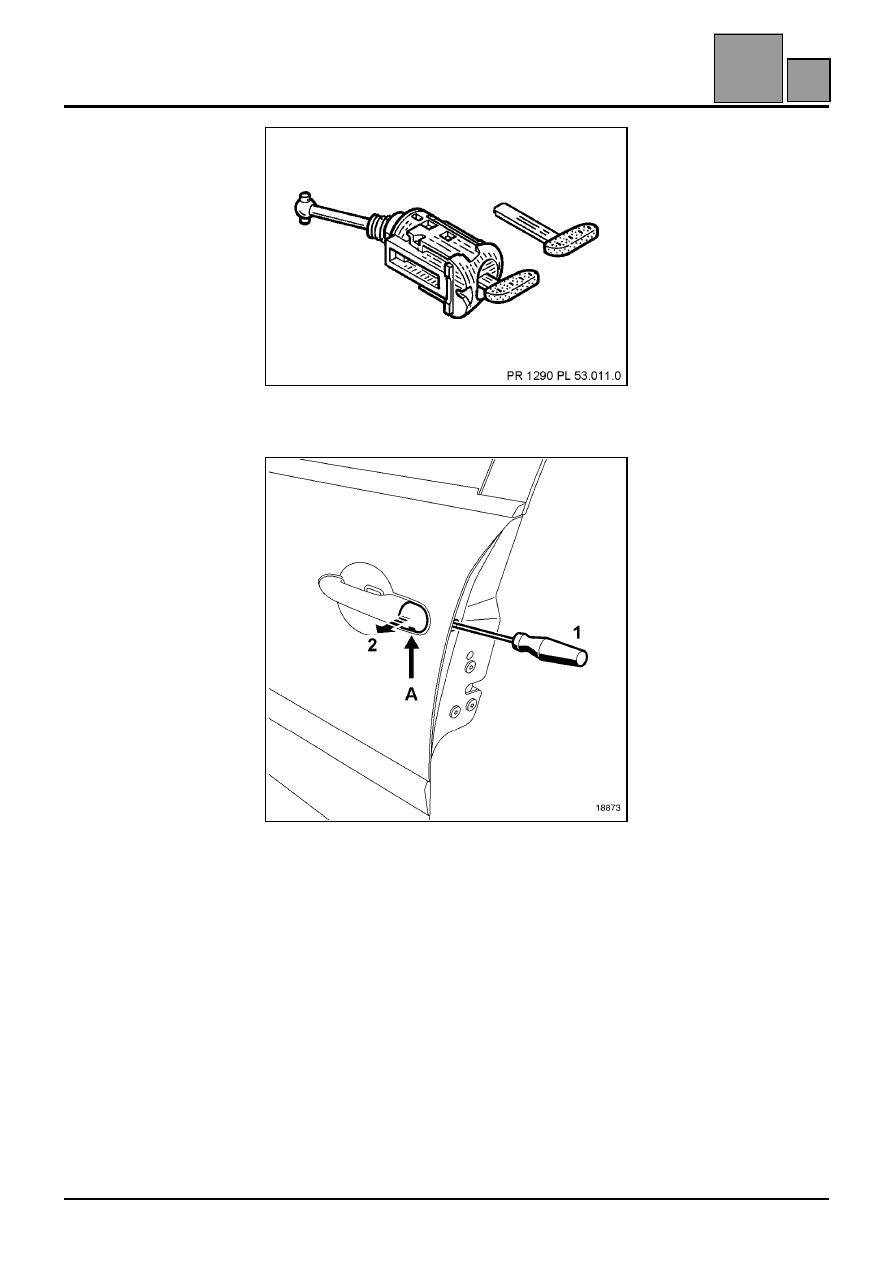

Цилиндр замка передней двери

СНЯТИЕ

Снимите:
– крышку цилиндра дверного замка (A),
– заглушку, затем отверните винт (1)
(торкс T 20), не вынимая его.
Извлеките цилиндр замка (2)

ПРИМЕЧАНИЕ: можно снять крышку цилиндра
замка (A), не снимая цилиндр.

51-1

A

51

51

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

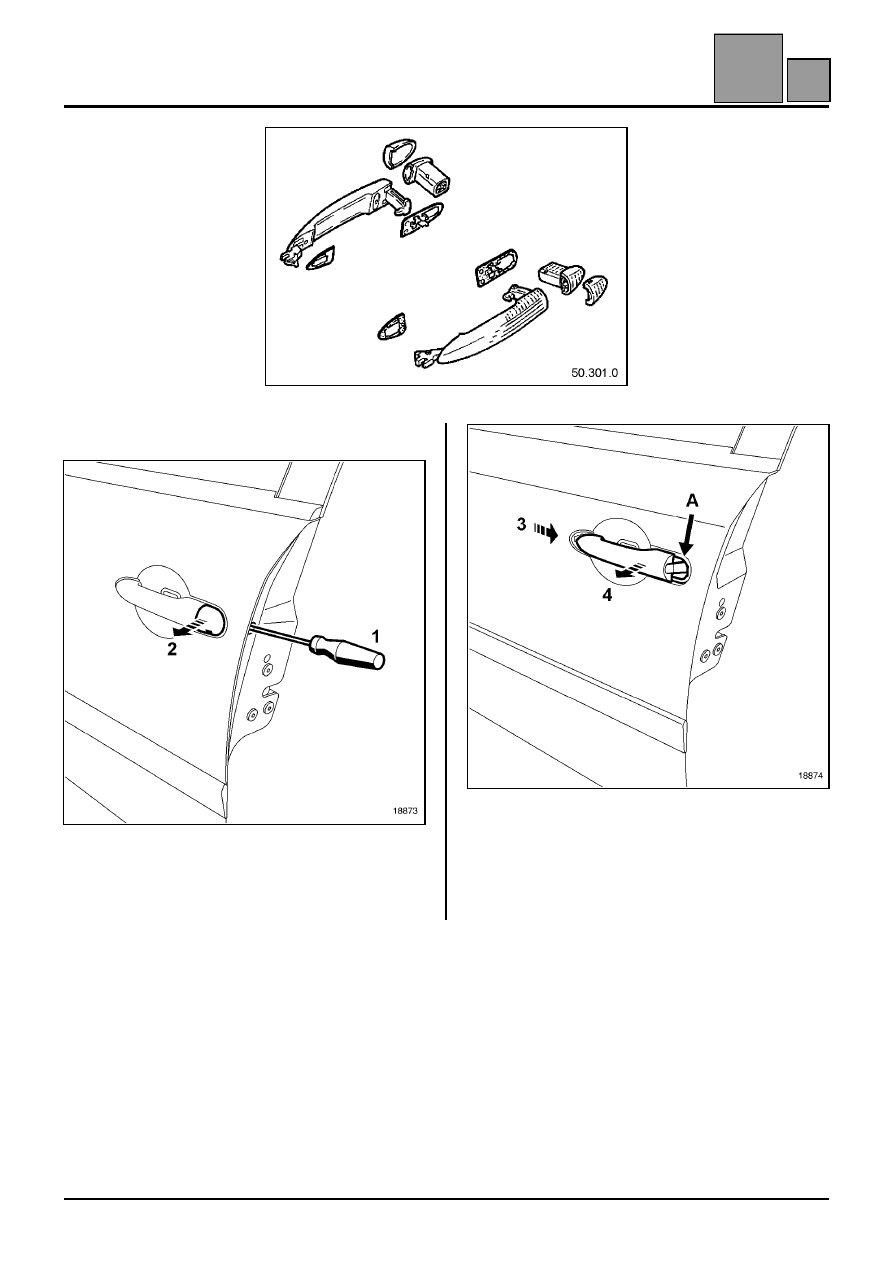

Наружная ручка двери

СНЯТИЕ

Снимите заглушку.

Отверните винт (1) (торкс T 20), не вынимая его,
затем извлеките цилиндр замка двери (2).

Извлеките ручку (3), затем (4).

УСТАНОВКА

Проверьте правильность установки прокладки
ручки двери (A).

51-2

B

51

51

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

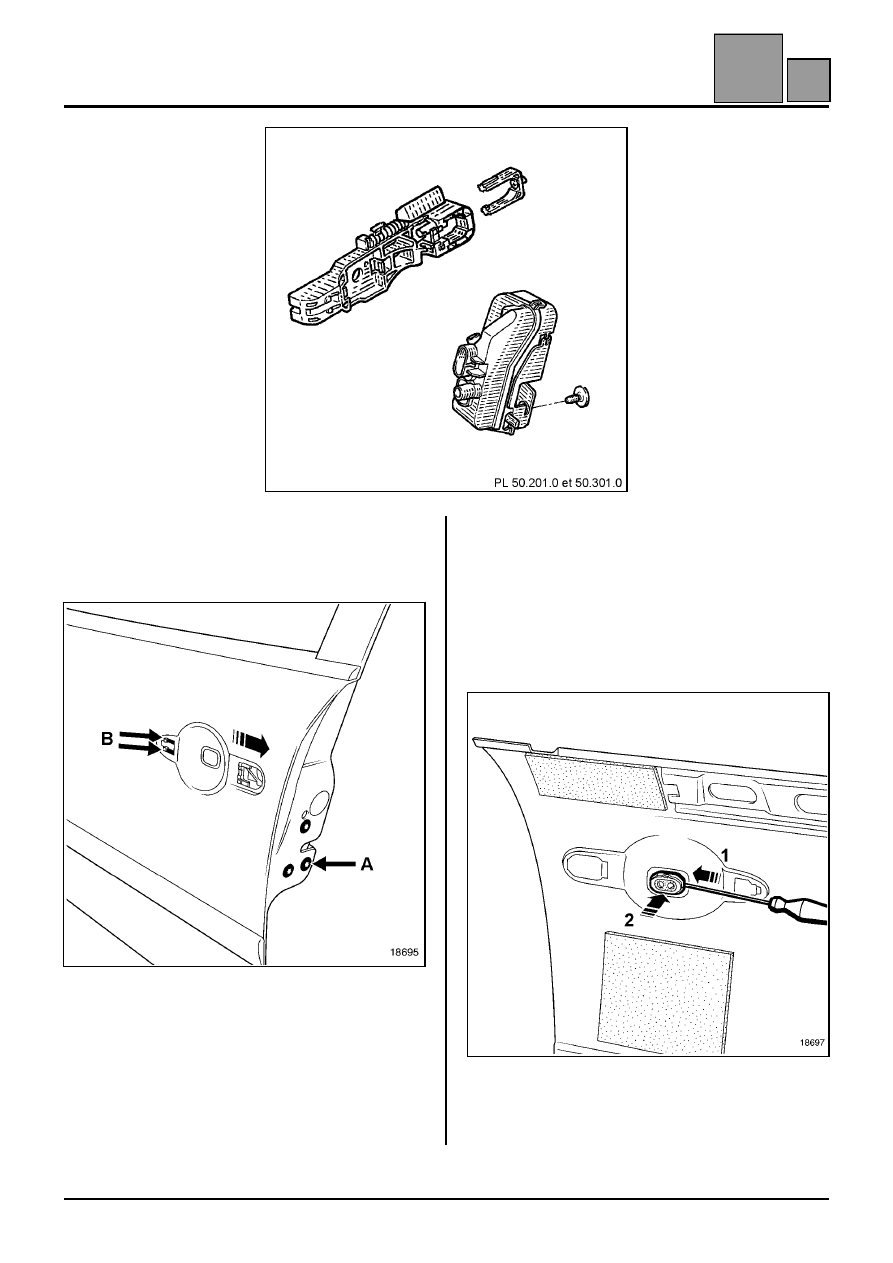

Замки дверей

СНЯТИЕ замка передней двери

После снятия облицовочной панели (глава 72 A) и
наружной ручки (глава 51 B),

снимите три болта крепления (A) (торкс T 30).

Слегка нажмите на два стопора узла (B).

Извлеките замок и узел через короб двери.

Разъедините разъемы.

ОСОБЕННОСТИ снятия замков задних дверей

Предварительно снимите:
– опускное стекло,
– неподвижную стойку.

Извлеките замок с узлом.

СНЯТИЕ ПРИЗМЫ (рисунок ниже)

УСТАНОВКА

Закрепите пружинными защелками призму с
наружной части двери.

51-3
