НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

48

48-6

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

ПОРЯДОК РЕГУЛИРОВКИ:

КУЗОВ ТИПА ХЭТЧБЕК

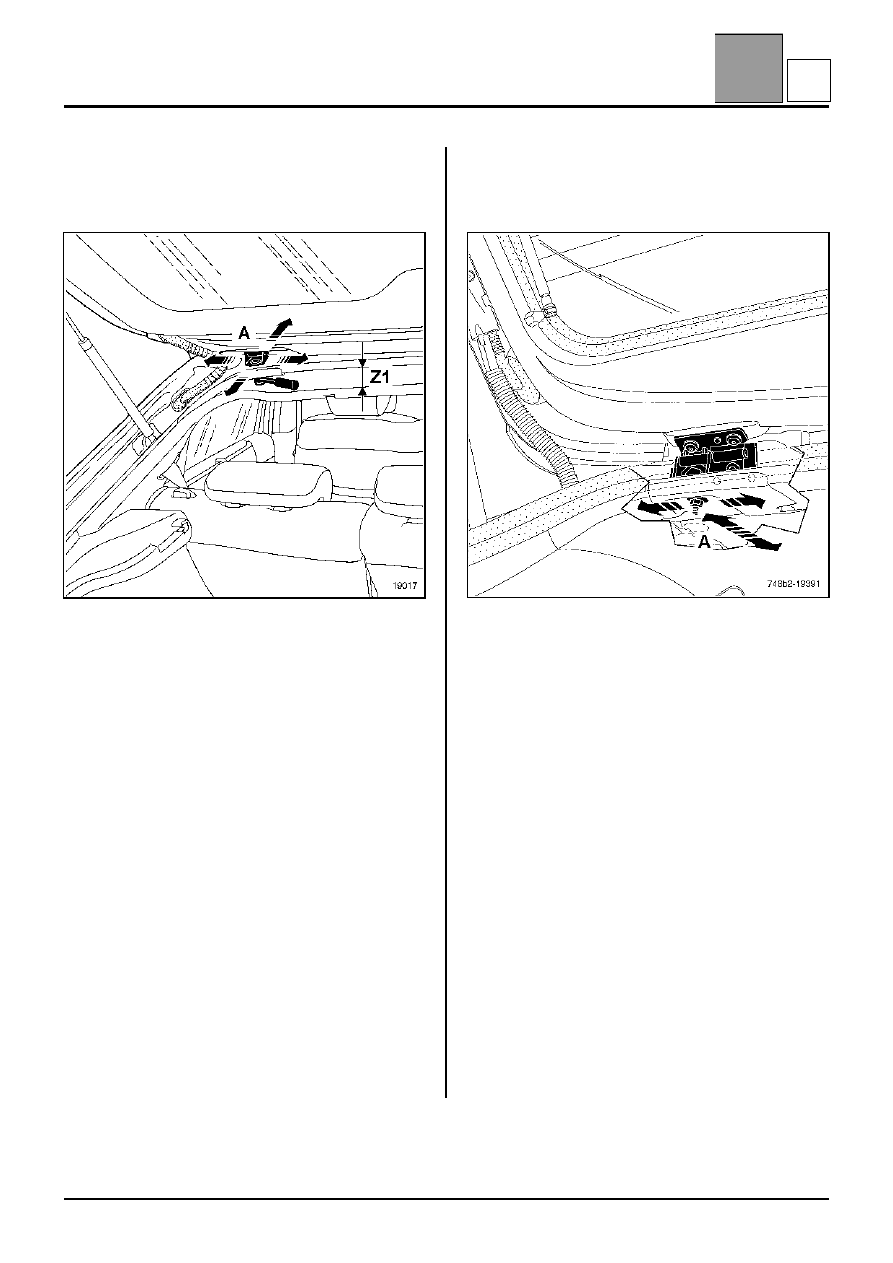

1. Регулировка положения двери задка

относительно крыши и панели заднего крыла
(в нижней и верхней частях):

Обеспечьте правильность зазоров и сопряжение в
зоне 1 (болтами A верхних петель).

Проверьте регулировку.
Затяните детали крепления в этом положении.

НАПОМИНАНИЕ: перед тем, как приступить к
регулировке, необходимо ослабить крепление
фиксатора и замка, для того, чтобы не создать
напряжений при проверке зазоров по периметру на
закрытой двери.

Всегда начинайте с регулировки упоров в зоне
петель.

ПРИМЕЧАНИЕ: панели крыши базовой версии
отсутствуют отверстия под болты крепления
верхних петель.

Необходимо отодвинуть панель крыши, как это
показано на рисунке, для того, чтобы вставить
инструмент (ключ-трещотку
Z1: 100 мм

КУЗОВ ТИПА УНИВЕРСАЛ

B

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

48

48-7

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

КУЗОВ ТИПА ХЭТЧБЕК

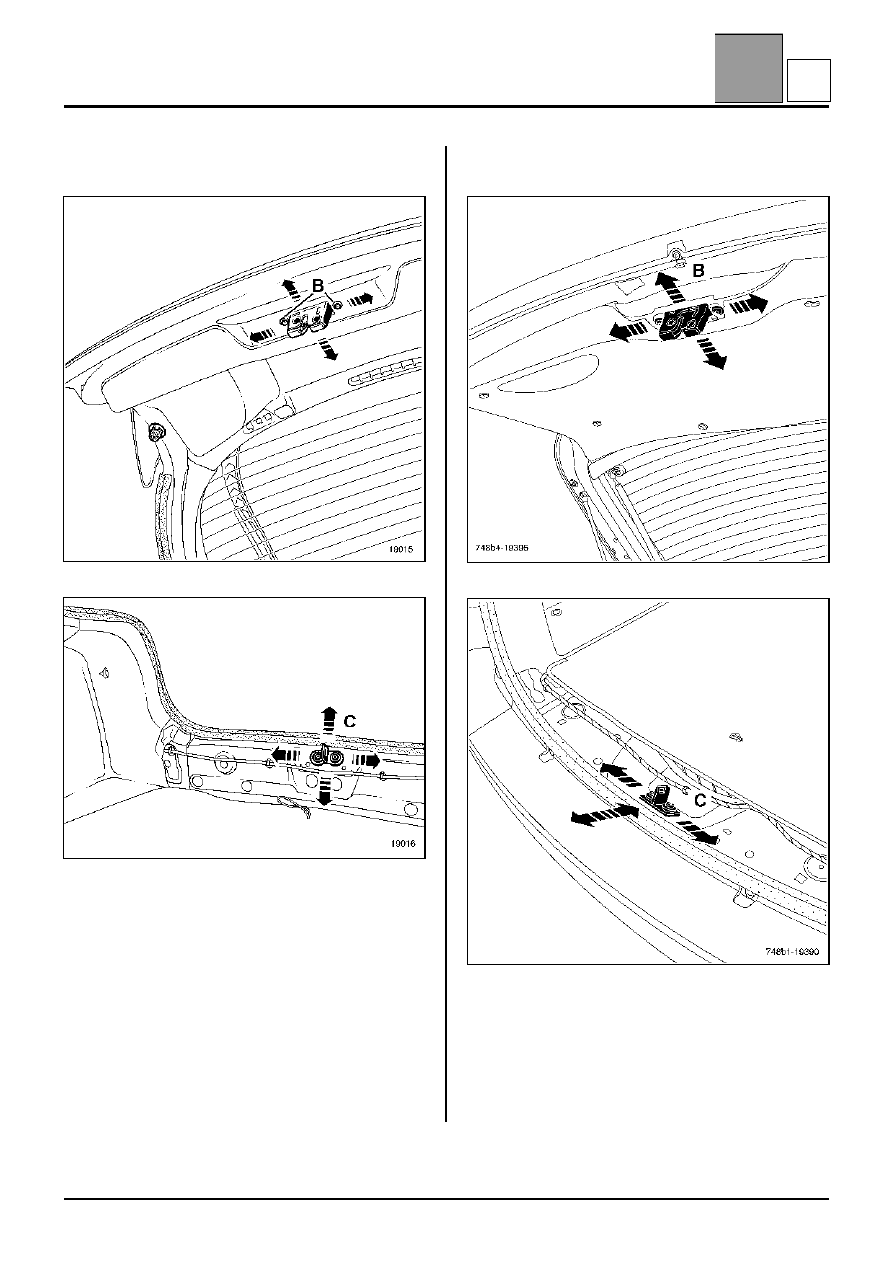

2. Регулировка положения двери задка (двери

багажного отделения) относительно панели
заднего крыла (в нижней части):

Обеспечьте зазоры и сопряжение в зонах 2 и 3
(болтами B замка и C фиксатора замка).

Во время проведения данной операции
устраняется трение при соприкосновении
нормально не контактирующих поверхностей и
обеспечивается плотность закрытия двери.

Данная регулировка не должна влиять на зазоры
по периметру, отрегулированные ранее.

КУЗОВ ТИПА УНИВЕРСАЛ

B

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

48

48-8

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

КУЗОВ ТИПА ХЭТЧБЕК

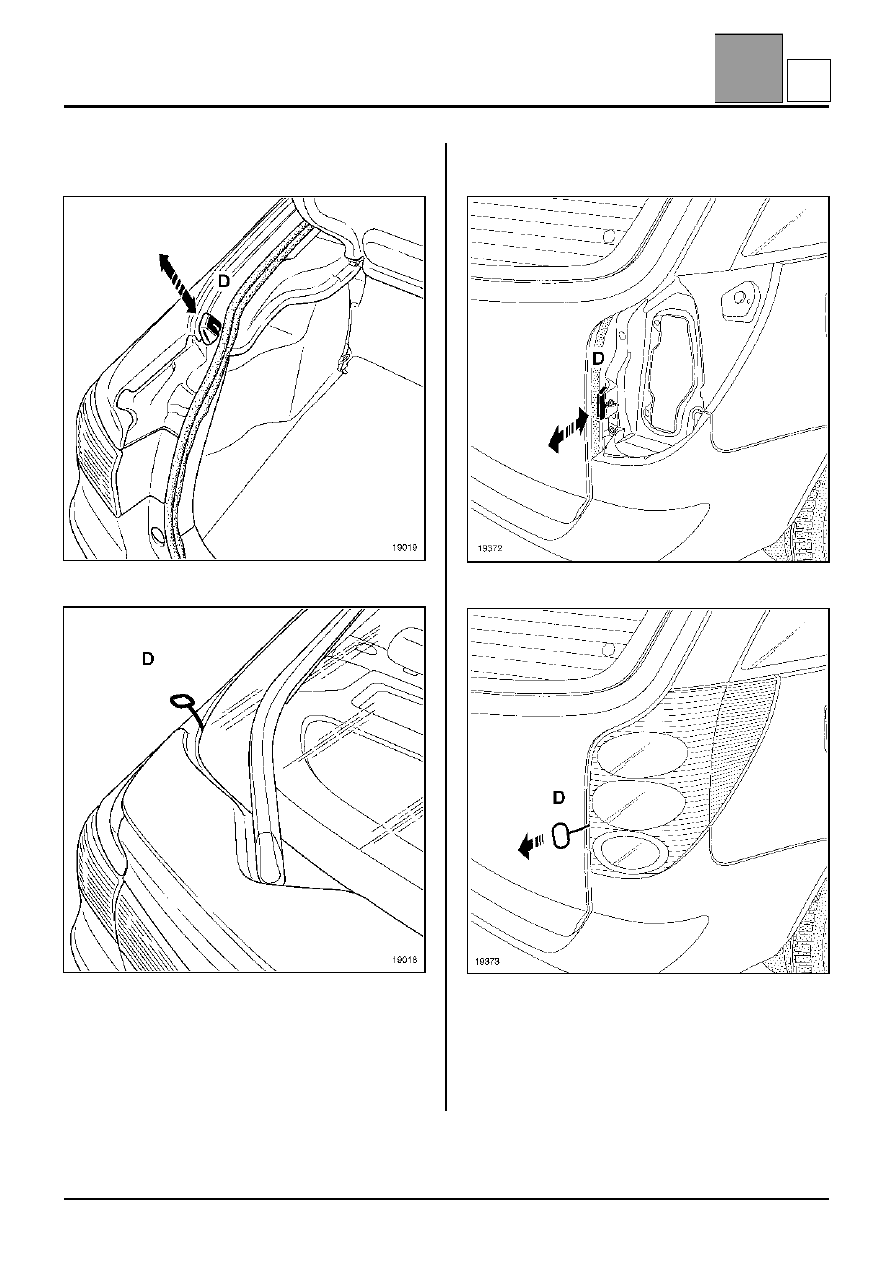

3. Окончательная регулировка:
Выберите зазор между дверью задка (дверью
багажного отделения) и кузовом (упор D).

Методика установки прокладок, см. Руководство
по ремонту 313, стр. 48-7.

КУЗОВ ТИПА УНИВЕРСАЛ

B
