БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

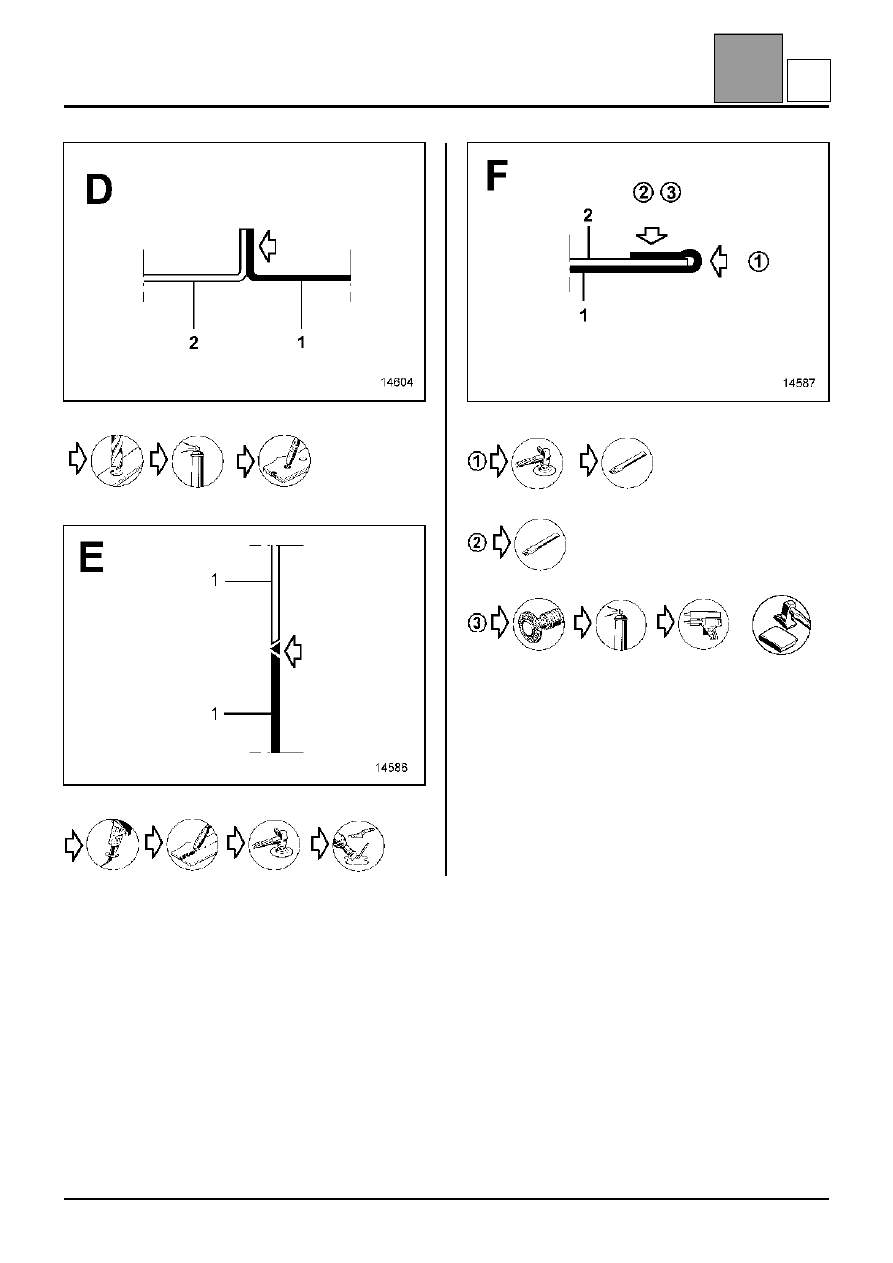

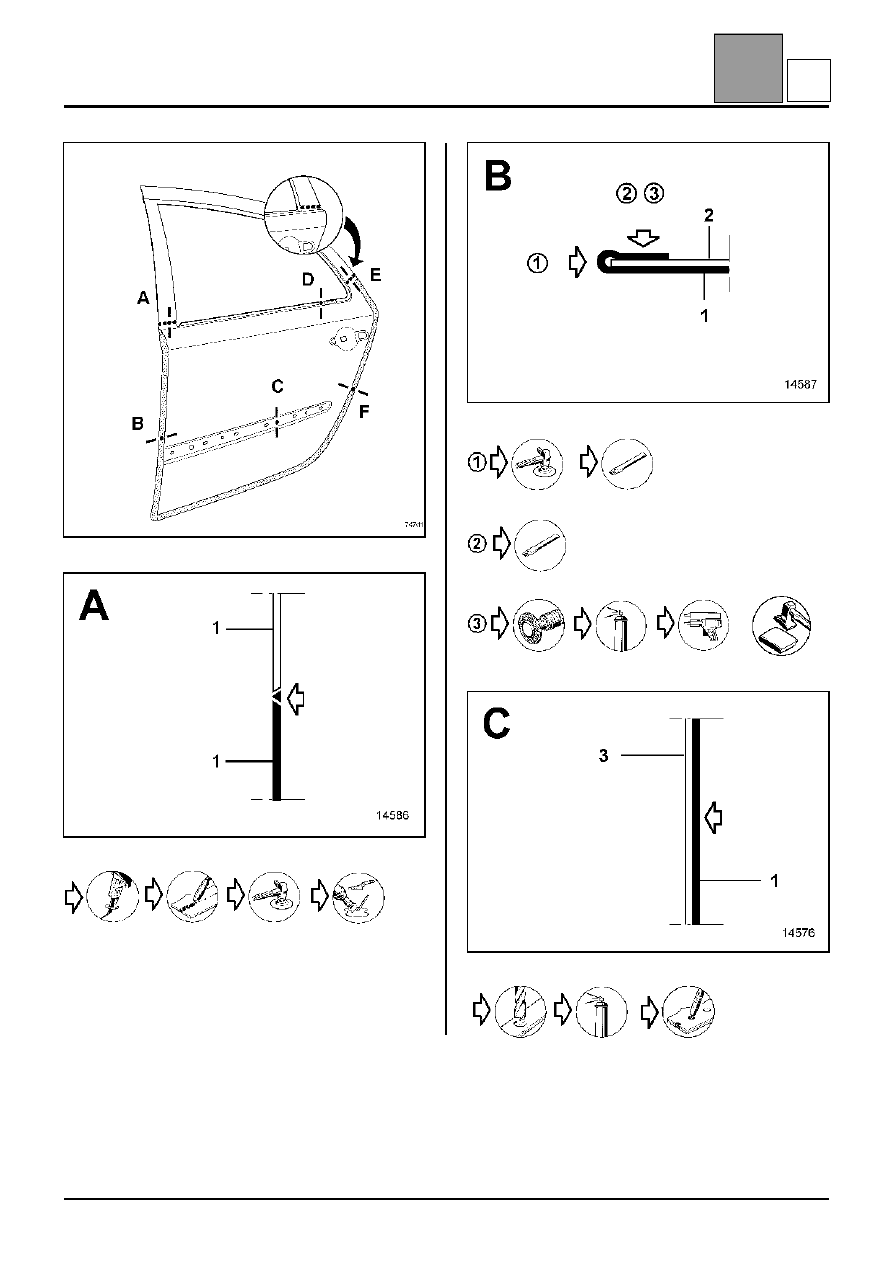

Панель задней двери

47

47-13

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель задней двери

D

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель задней двери

47

47-14

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель задней двери

D

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Крышка люка наливной горловины

47

147

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Крышка люка наливной горловины

Замена этой детали связана с заменой панели
заднего крыла после бокового заднего удара.

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно (загрунтована)

СНЯТИЕ

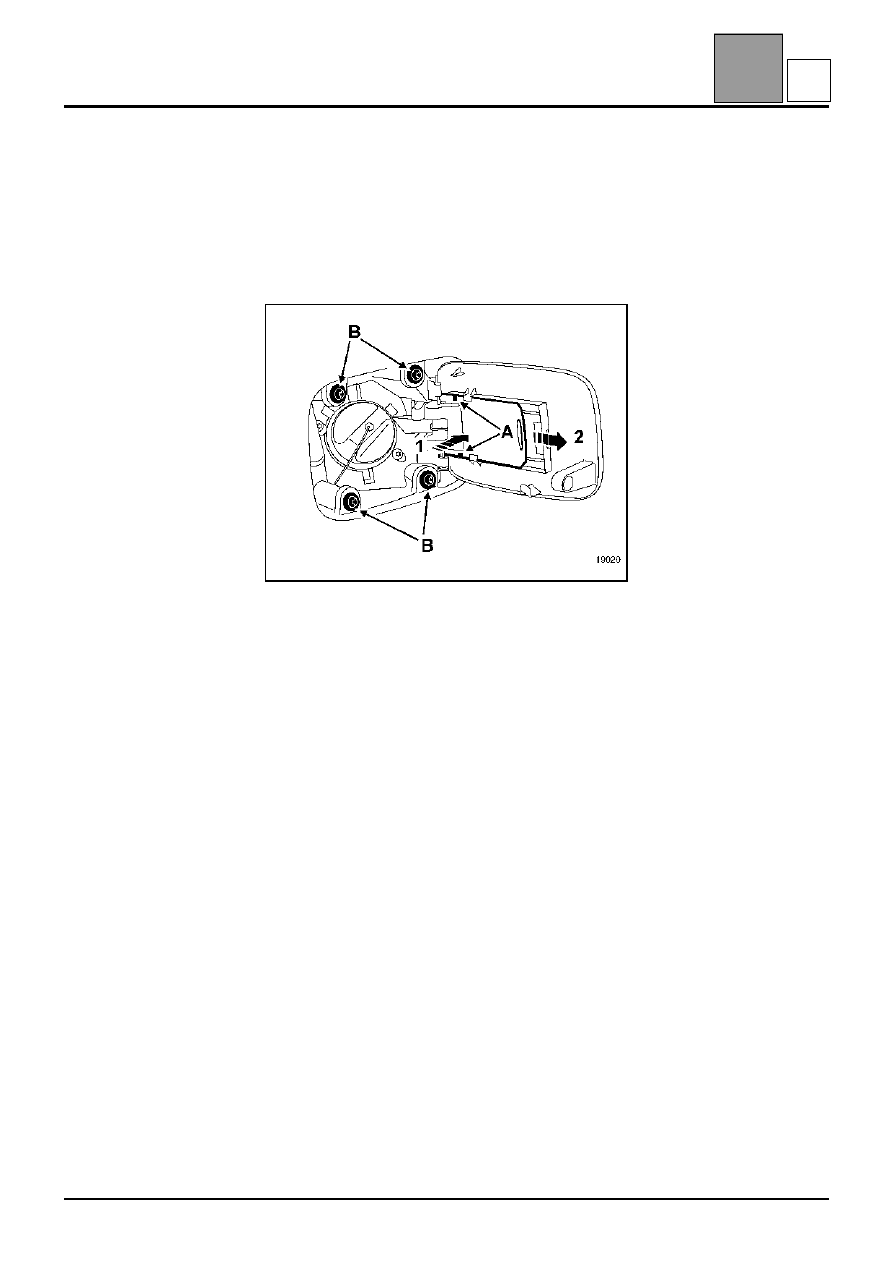

Пальцами отожмите обе пружинных защелки (A)
(стрелка 1).

Вытяните крышку люка наружу (стрелка 2).

ПРИМЕЧАНИЕ: при установке можно
отрегулировать положение крышки при помощи
болтов (B), чтобы обеспечить равномерность
зазоров относительно панели крыла.

47-15

E

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

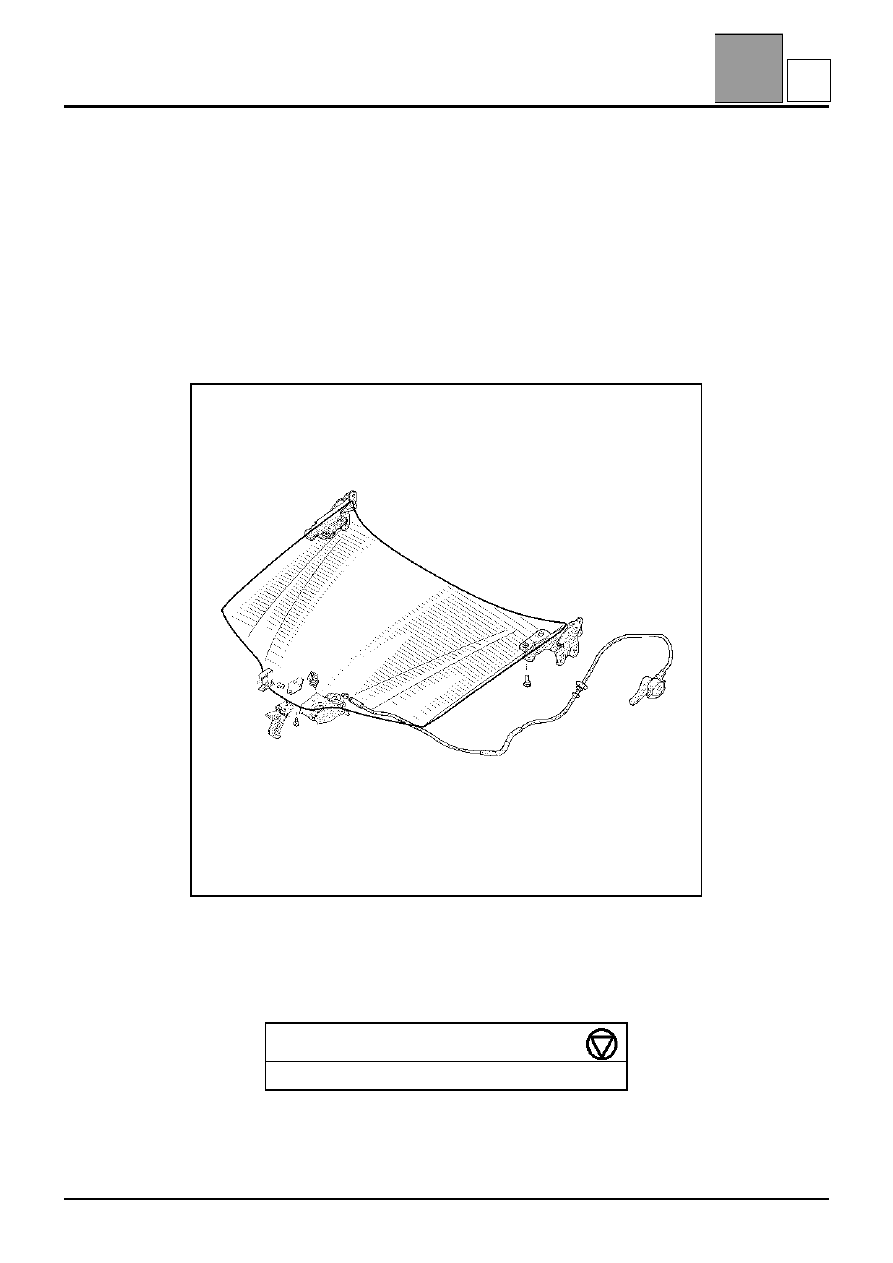

Капот

48

148

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

Замена этой детали является основной операцией при лобовом
ударе.

Данный элемент является съемным и изготавливается из алюминия.

ПРИМЕЧАНИЕ: Поскольку операции по снятию-установке не
представляют особой сложности, ниже описывается только
регулировка.

НАПОМИНАНИЕ: Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание)

Все зазоры и сопряжения указаны в главе 40.

Ремонт алюминиевого капота см. Техническую ноту (527 A).

ВНИМАНИЕ: для доступа к болтам нижнего крепления петель капота,
необходимо предварительно снять решетку ниши воздухозабора
(см. главу 55 E).

МОМЕНТ ЗАТЯЖКИ, в Н.м

болт крепления петли

0,5
