БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

47

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

Замена этой детали является основной операцией
при боковом ударе.

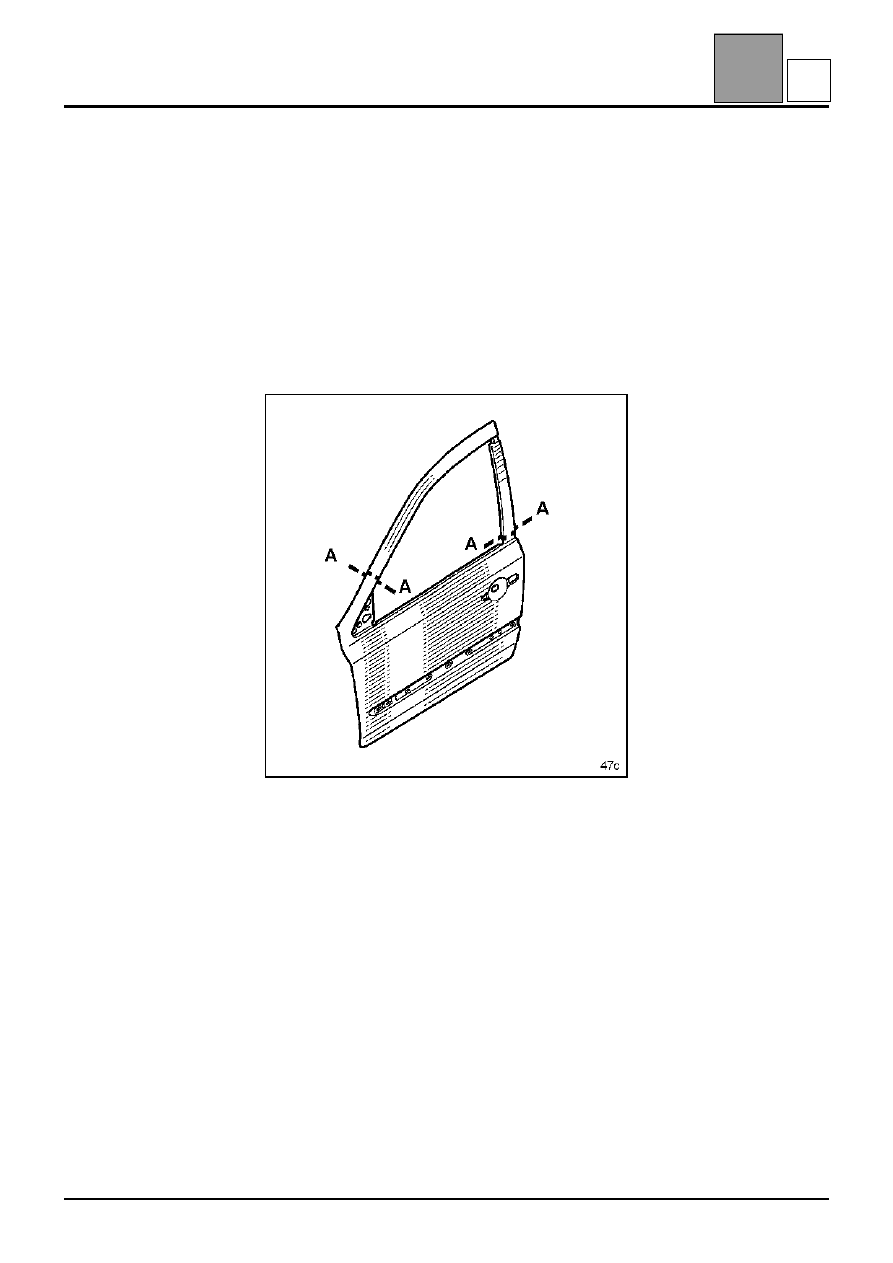

Данная операция производится частично (см.
разрез A-A в приведенном ниже описании
методики).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно

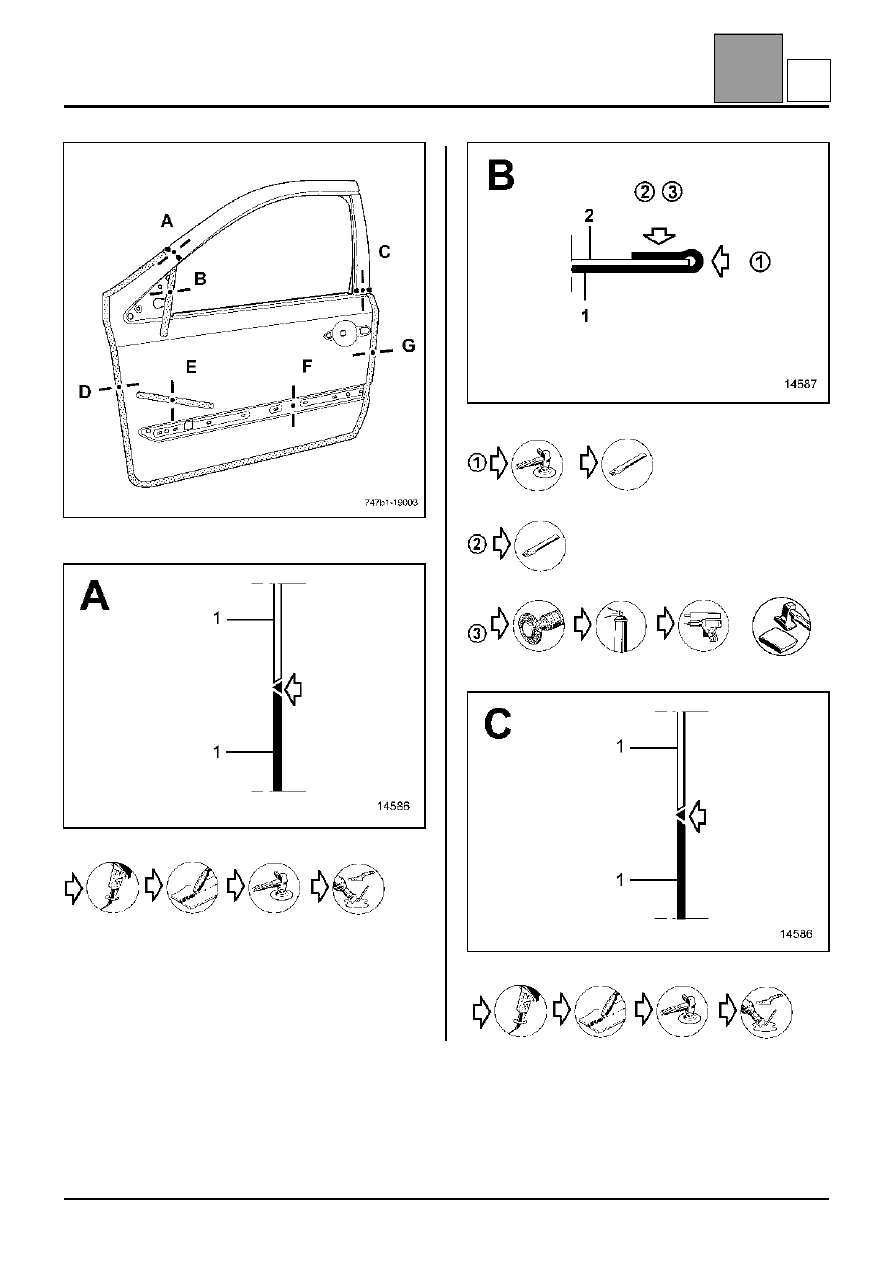

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Панель двери
2 Короб двери
3 Усилитель двери

0,8

1,2/0,7

1

47-9

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

47

47-10

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

47

47-11

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель передней двери

C

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель задней двери

47

47-12

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Панель задней двери

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

Замена этой детали является основной операцией при заднем
боковом ударе.

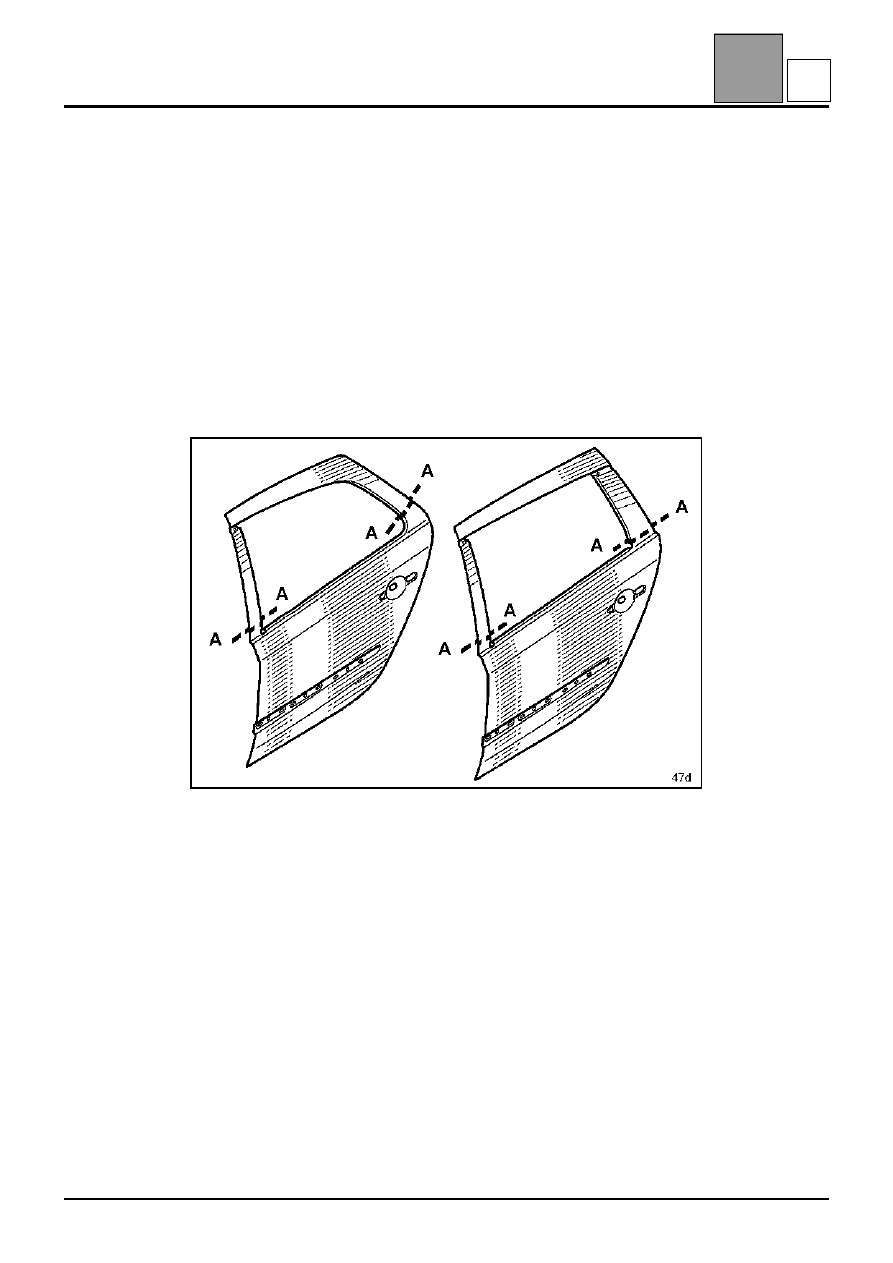

ПРИМЕЧАНИЕ: панели задней двери кузова типа универсал имеют
форму, отличающуюся на уровне стоек, но способ замены остается
неизменным по сравнению с базовой версией, за исключением
показанного ниже разреза.

Данная операция производится частично (см. разрез A-A в
приведенном ниже описании методики).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно

1 Панель двери
2 Короб двери
3 Усилитель двери

0,8

1,2/0,7

1

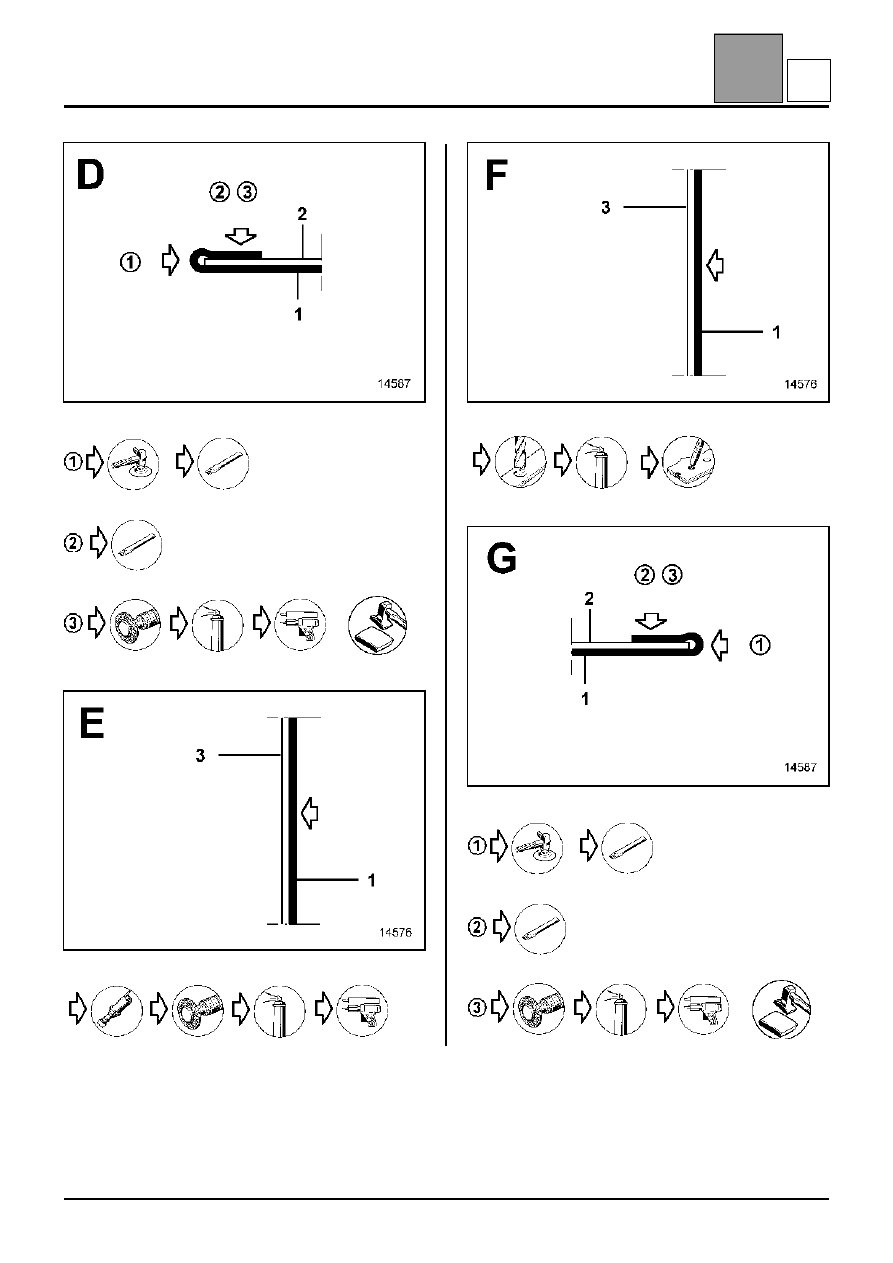

D
