БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

47

147

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

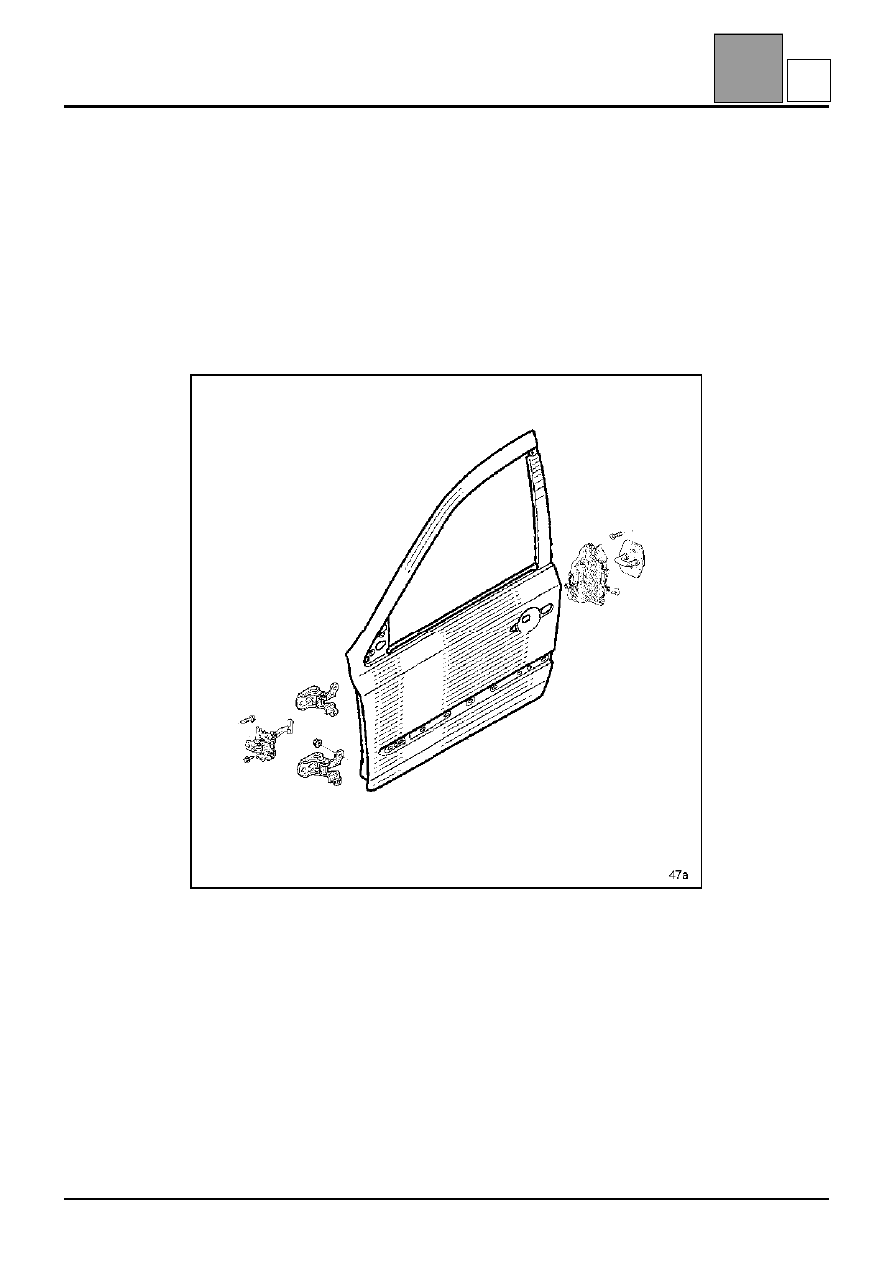

Замена этой детали является основной операцией при боковом ударе.

Данный элемент является съемным.

ПРИМЕЧАНИЕ: в методике описываются только точки,
используемые при регулировке.
Передние двери кузова типа универсал не отличаются от
передних дверей базовой версии.

НАПОМИНАНИЕ: Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание)

Все зазоры и сопряжения указаны в главе 40.

ПРИМЕЧАНИЕ: доступ к деталям крепления петель на стойке для их
отворачивания плоским гаечным ключом возможен только после
снятия грязезащитного щитка переднего крыла.

47-1

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

47

47-2

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА



Передняя дверь

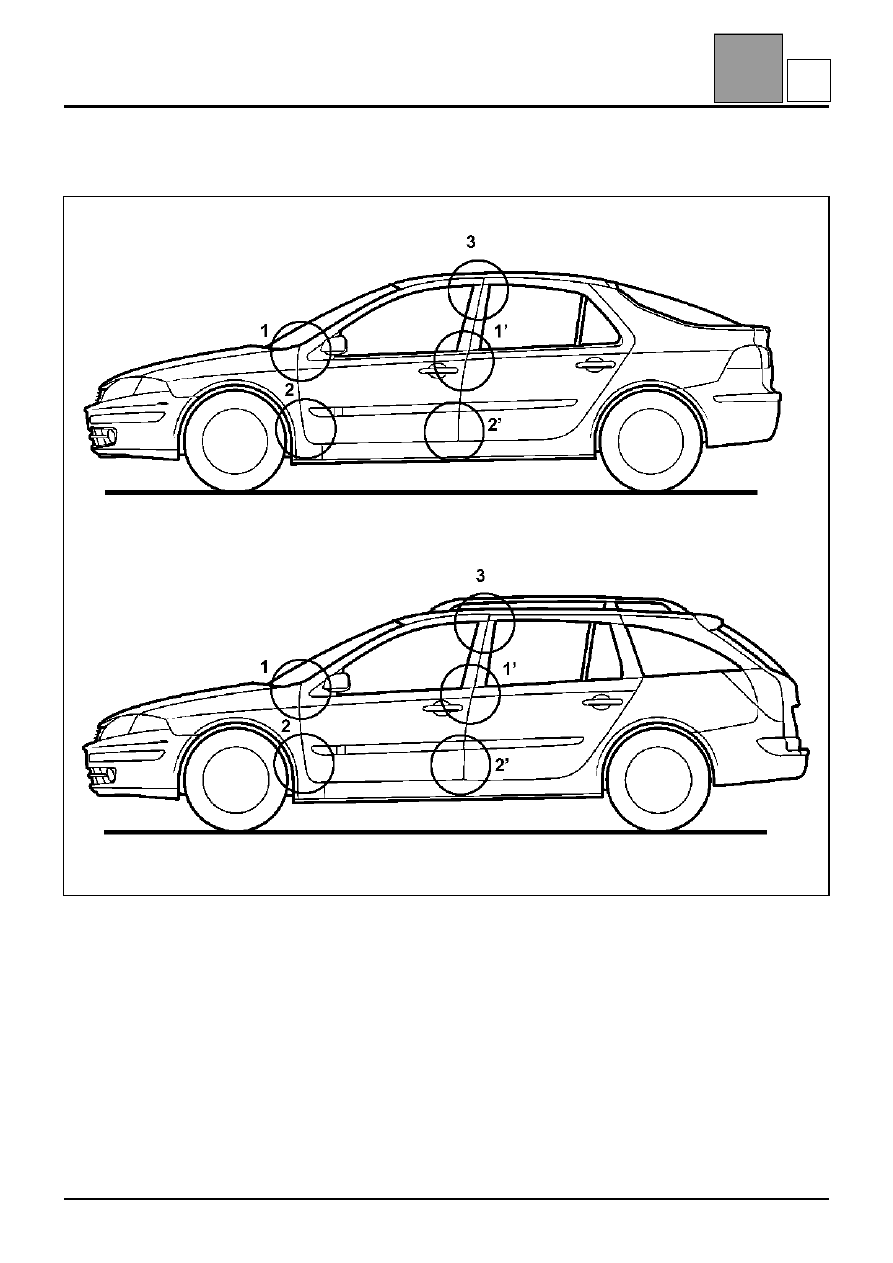

ЗОНЫ РЕГУЛИРОВКИ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ ДО РЕГУЛИРОВКИ

Установите дверь на автомобиль (вдвоем с помощником).
Установите все болты крепления, но не затягивайте их.

НАПОМИНАНИЕ: перед окончательной установкой необходимо восстановить герметичность между
передней стойкой и петлями, используя уплотняющую мастику (см. Техническую ноту № 396A).

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

47

47-3

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

ПОРЯДОК РЕГУЛИРОВКИ:

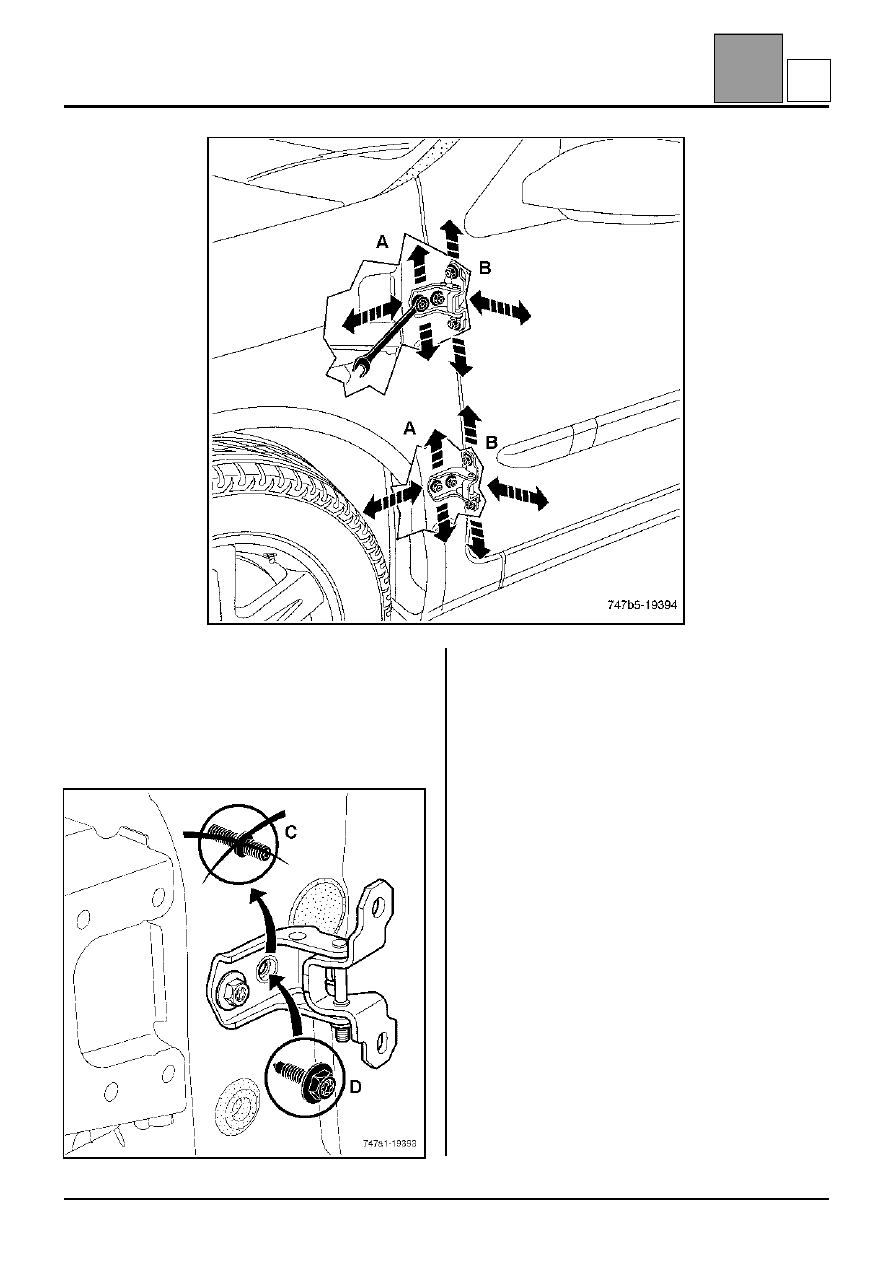

1. Регулировка положения: Двери относительно
крыла и задней двери (в центральной части):
Обеспечьте выравнивание кромок, правильность
зазоров и сопряжения в зонах 1 и 1' (болтами A и B
петель).

Особенности верхней петли:
При проведении ремонтных работ необходимо
заменить крепежный болт заводской установки (C)
специальным болтом, устанавливаемым после
продажи, (D) складской номер: 77 03 002 296.

2. Регулировка положения: Двери относительно
крыла и задней двери (в нижней части):
Обеспечьте выравнивание кромок, правильность
зазоров и сопряжения в зонах 2 и 2' (болтами A и B
петель).

3. Регулировка положения: Двери относительно
задней двери (по стойке):
Обеспечьте правильность зазоров и сопряжения в
зоне 3 (болтами A и B петель).

Проверьте регулировки.
Затяните болты крепления в этом положении.

ВАЖНОЕ ЗАМЕЧАНИЕ: для регулировки
выступания двери (OY) можно, если это
необходимо, развернуть под диаметр

∅ 12 мм

отверстия петель со стороны короба двери.

A

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

47

47-4

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Передняя дверь

НАПОМИНАНИЕ: если производилась резка и
зачистка до металла панелей, то до окраски
необходимо восстановить антикоррозионное
покрытие.

Антикоррозионная обработка должна производится
с использованием следующих материалов:
Фосфатосодержащая грунтовка

77 01 423 933

Растворитель

77 01 423 955

Грунт (maxima)

77 11 170 344

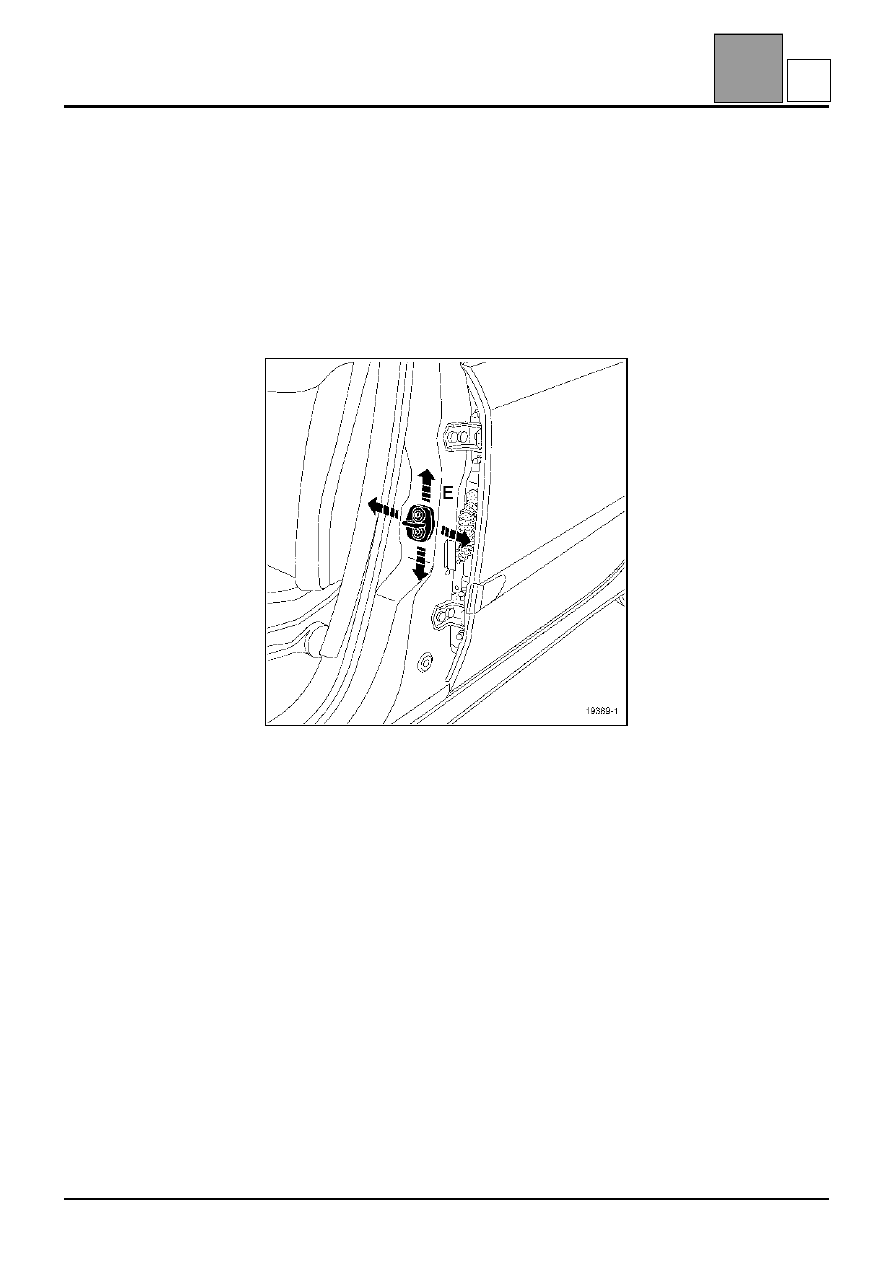

4. Регулировка: Положения двери относительно
задней двери:
Обеспечьте сопряжение в зонах 1', 2' и 3 (болтом E
фиксатора замка).

Во время проведения данной операции
устраняется трение при соприкосновении
нормально не контактирующих поверхностей и
обеспечивается плотность закрытия двери.

Данная регулировка не должна влиять на зазоры
по периметру, отрегулированные ранее.

Проверьте регулировку.
Затяните детали крепления в этом положении.
