БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

47

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

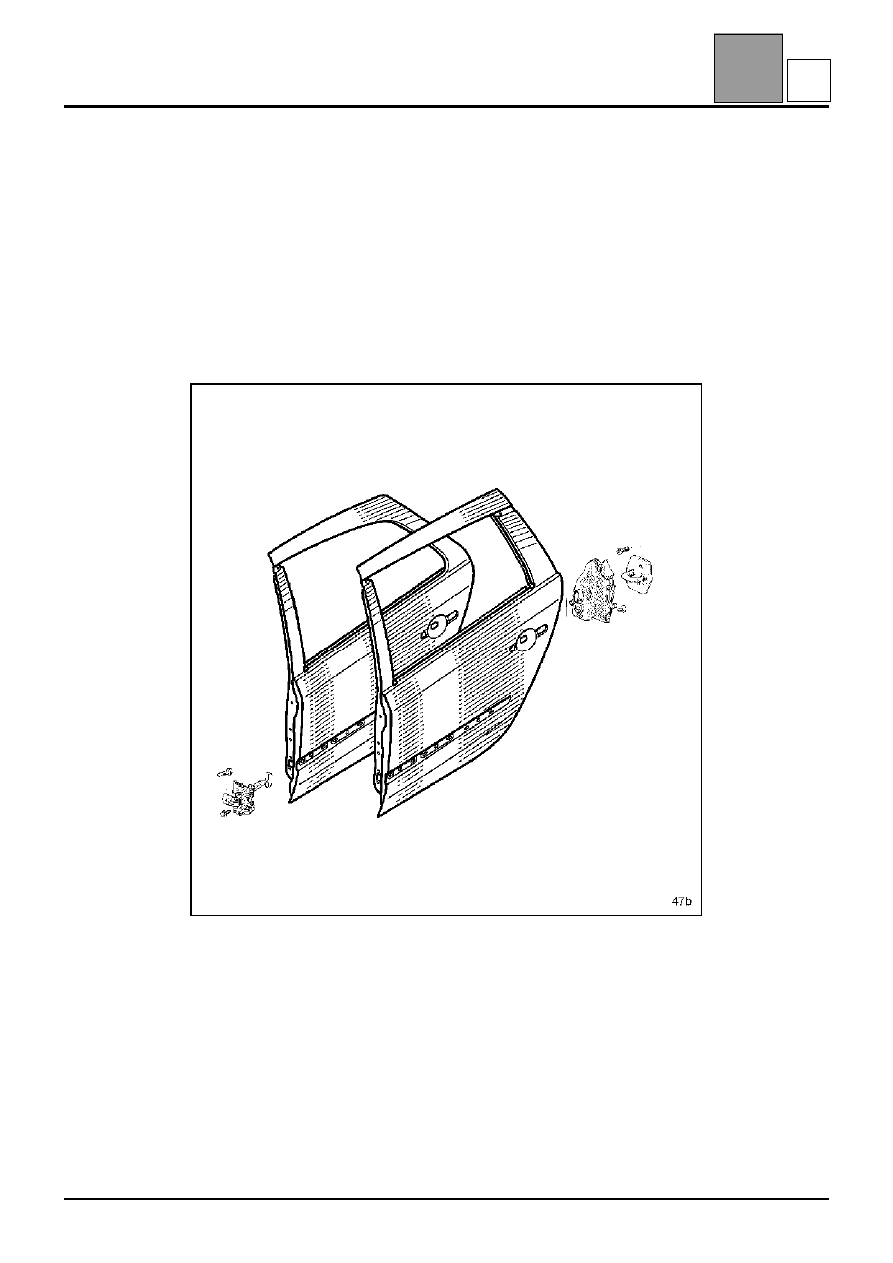

Задняя дверь

Замена этой детали является основной операцией при боковом ударе.

Данный элемент является съемным.

ПРИМЕЧАНИЕ: в методике описываются только точки,
используемые при проведении регулировки.
Задние двери кузова типа универсал имеют особенности, но
методика их установки не отличается от способа установки на
базовой версии.

НАПОМИНАНИЕ: Сведения по дополнительным деталям приводятся
в соответствующих главах.
Все зазоры и сопряжения указаны в главе 40.

ПРИМЕЧАНИЕ: для доступа к деталям крепления петель на стойке
необходимо снять:
– нижнюю облицовку средней стойки (см. главу 71B),
– частично ремень безопасности.

47-5

B

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

47

47-6

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

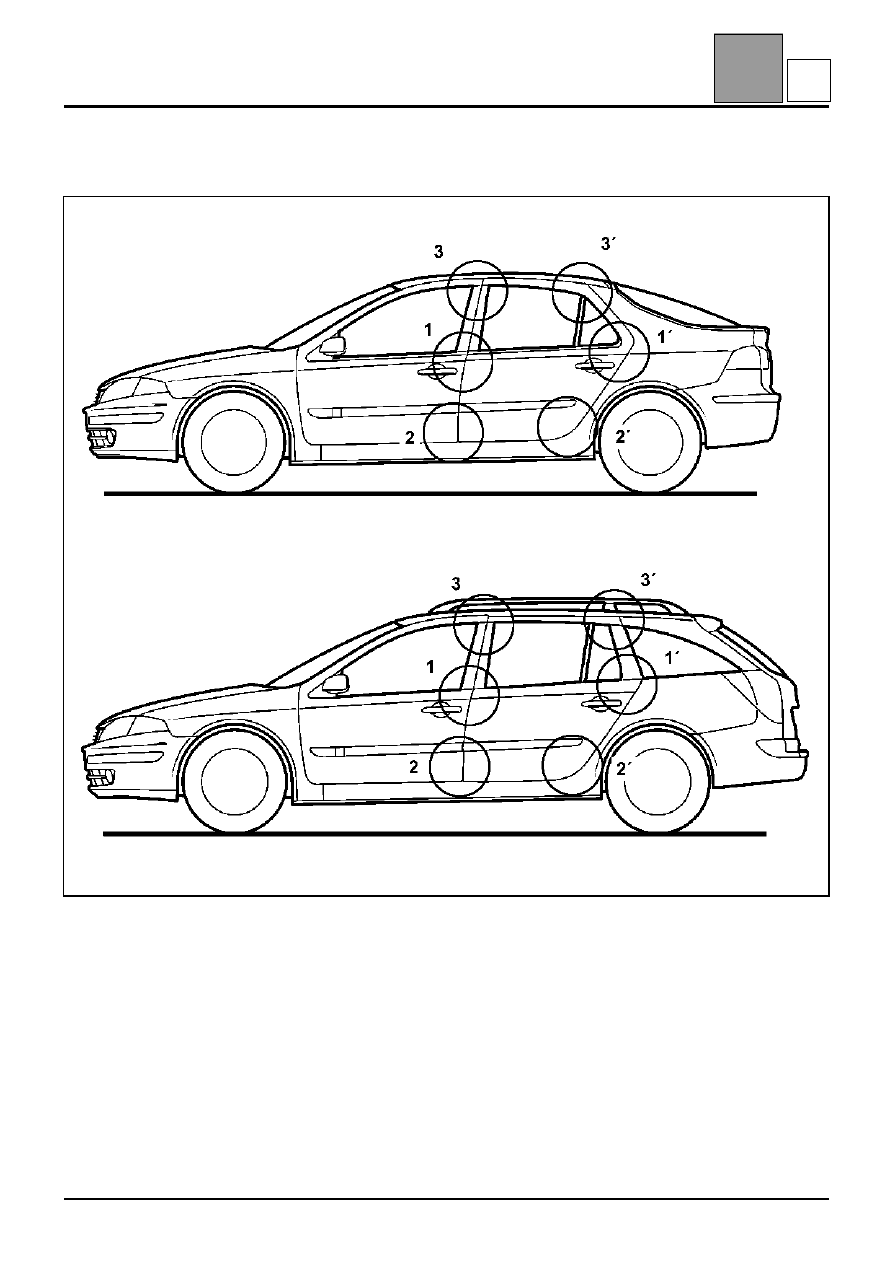

ЗОНЫ РЕГУЛИРОВКИ

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ ДО РЕГУЛИРОВКИ
Установите дверь на автомобиль (вдвоем с помощником).
Установите все болты крепления, но не затягивайте их.

НАПОМИНАНИЕ: перед окончательной установкой необходимо восстановить герметичность между
центральной стойкой и петлями, используя уплотняющую мастику (см. Техническую ноту № 396A).

B

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

47

47-7

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

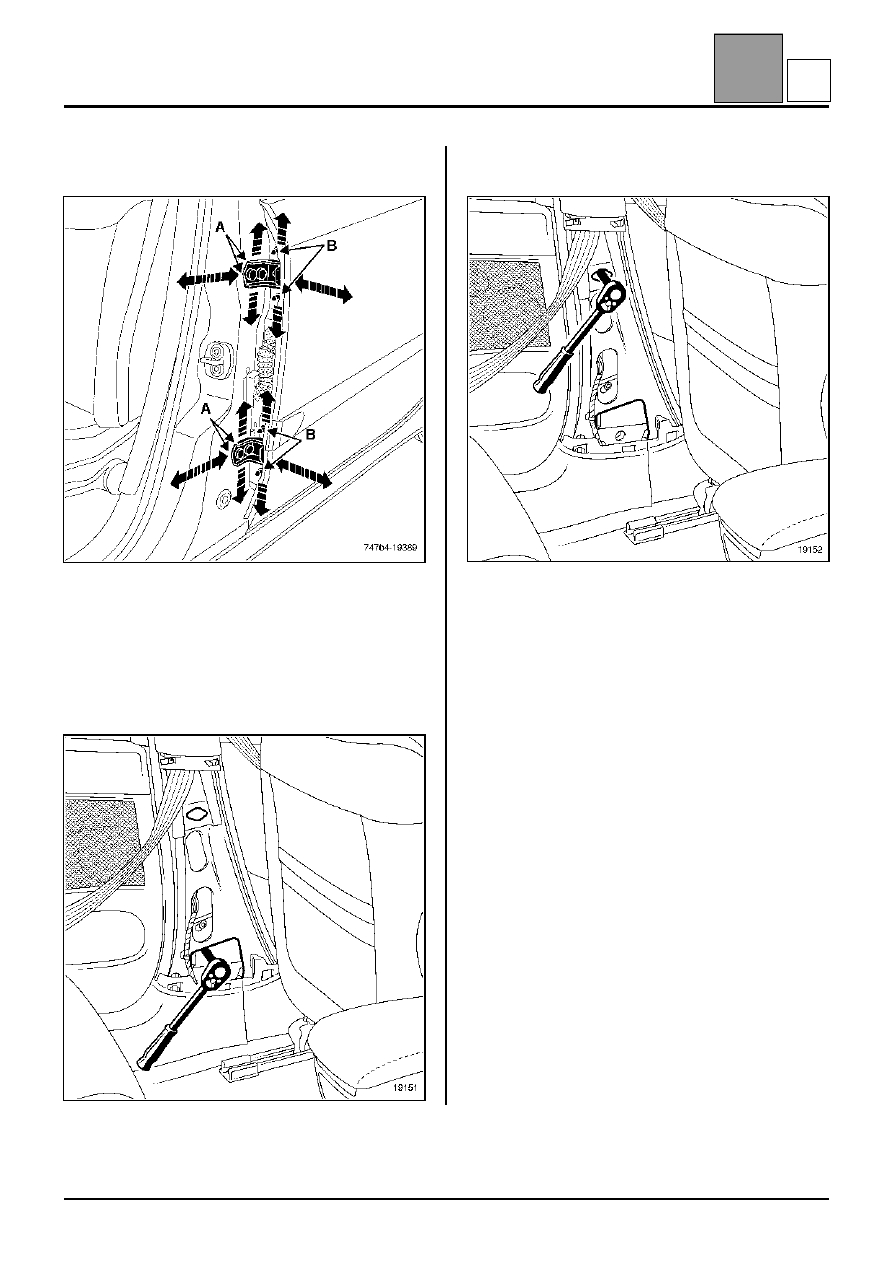

ПОРЯДОК РЕГУЛИРОВКИ:

1. Регулировка положения: задней двери

относительно передней двери и панели
заднего крыла (в центральной части):

Обеспечьте выравнивание кромок, правильность
зазоров и сопряжения в зонах 1 и 1' (болтами A и B
петель).

НАПОМИНАНИЕ: доступ к крепежным болтам
петель со стороны стойки (A) обеспечивается
изнутри (см. рисунок).

2. Регулировка положения: задней двери

относительно передней двери и панели
заднего крыла (в нижней части):

Обеспечьте выравнивание кромок, правильность
зазоров и сопряжения в зонах 2 и 2' (болтами A и B
петель).

3. Регулировка положения: задней двери

относительно передней двери и панели
заднего крыла (по стойке):

Обеспечьте правильность зазоров и сопряжения в
зонах 3 и 3' (болтами A и B петель).

Проверьте регулировки.
Затяните детали крепления в этом положении.

ВАЖНОЕ ЗАМЕЧАНИЕ: для регулировки
выступания двери (OY) можно, если это
необходимо, развернуть под диаметр

∅ 12 мм

отверстия петель со стороны короба двери.

B

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

47

47-8

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Задняя дверь

НАПОМИНАНИЕ: если проводилась резка и
зачистка до металла панелей, то до окраски
необходимо восстановить антикоррозионное
покрытие.

Антикоррозионная обработка должна производится
с использованием следующих материалов:
Фосфатосодержащая грунтовка

77 01 423 933

Растворитель

77 01 423 955

Грунт (maxima)

77 11 170 344

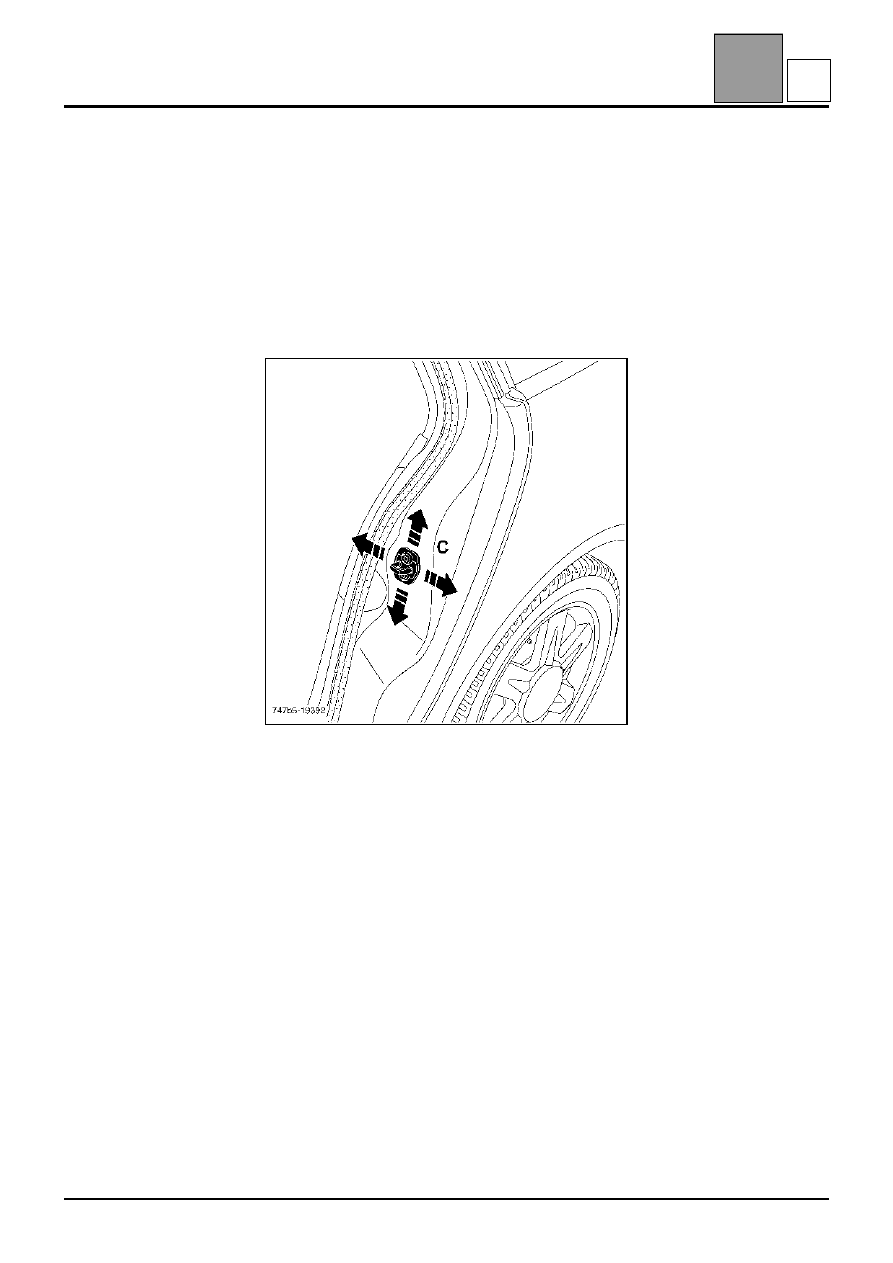

1. Регулировка положения: задней двери

относительно панели заднего крыла:

Обеспечьте сопряжения в зонах 1, 2 и 3 (болтом C
фиксатора замка).

Во время проведения данной операции
устраняется трение при соприкосновении
нормально не контактирующих поверхностей и
обеспечивается плотность закрытия двери.

Данная регулировка не должна влиять на зазоры
по периметру, отрегулированные ранее.

Проверьте регулировку.
Затяните детали крепления в этом положении.
