НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

48

48-2

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

ЗОНЫ РЕГУЛИРОВКИ

РЕГУЛИРОВКА
Установите капот на автомобиль (вдвоем с помощником).
Установите все болты крепления, но не затягивайте их.

ВНИМАНИЕ: упор и предохранительный крючок замка капота должны быть установлены при проведении
окончательной регулировки, чтобы не допустить напряжений капота в закрытом положении при проведении
двух первых этапов регулировки.

A

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

48

48-3

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Капот

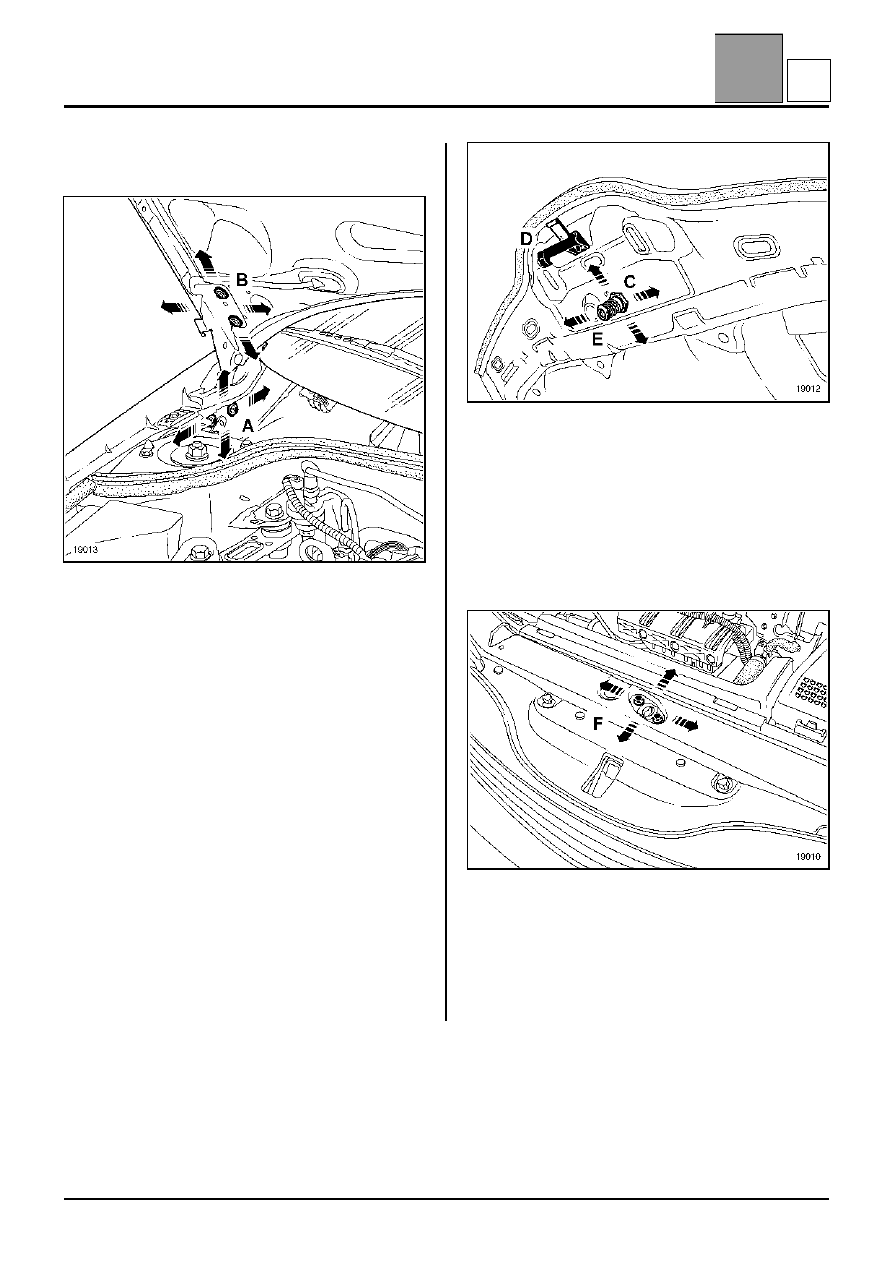

ПОРЯДОК РЕГУЛИРОВКИ:

1. Регулировка положения капота относительно

крыла (в задней части):

Обеспечьте правильность зазоров и сопряжение в
зоне 1 (болтами A и B).

НАПОМИНАНИЕ: всегда начинайте с регулировки
упоров в зоне петель.

2. Регулировка положения капота относительно

крыла (в передней части):

Обеспечьте правильность зазоров и сопряжение в
зоне 2 (болтами A и B).

Проверьте регулировку.
Затяните детали крепления в этом положении.

ПРИМЕЧАНИЕ: если необходимо, во время
данной операции можно изменить положение
передних крыльев.

3. Регулировка положения капота относительно

крыла и облицовки радиатора (в передней
части):

Установите на место упор (C) и предохранительный
крючок замка капота (D).

Обеспечьте равномерность сопряжения в зонах 2 и
3 (болтами E упора крышки капота),

Для устранения трения при соприкосновении
нормально не контактирующих поверхностей и
обеспечения плотности закрытия измените (F) упор
(C).

Данная регулировка не должна влиять на зазоры
по периметру, отрегулированные ранее.

A

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

48

48-4

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

Замена этой детали является основной операцией при ударе сзади.

Данный элемент является съемным.

ПРИМЕЧАНИЕ: ниже описываются только регулировочные операции для обеих модификаций.

НАПОМИНАНИЕ: Сведения по дополнительным деталям приводятся в соответствующих главах (см.
содержание)

Все зазоры и сопряжения указаны в главе 40.

Ремонт двери багажного отделения задка кузова типа универсал (дверь выполнена из композитного
материала на основе полиэфирной смолы) см. Руководство по ремонту 502.

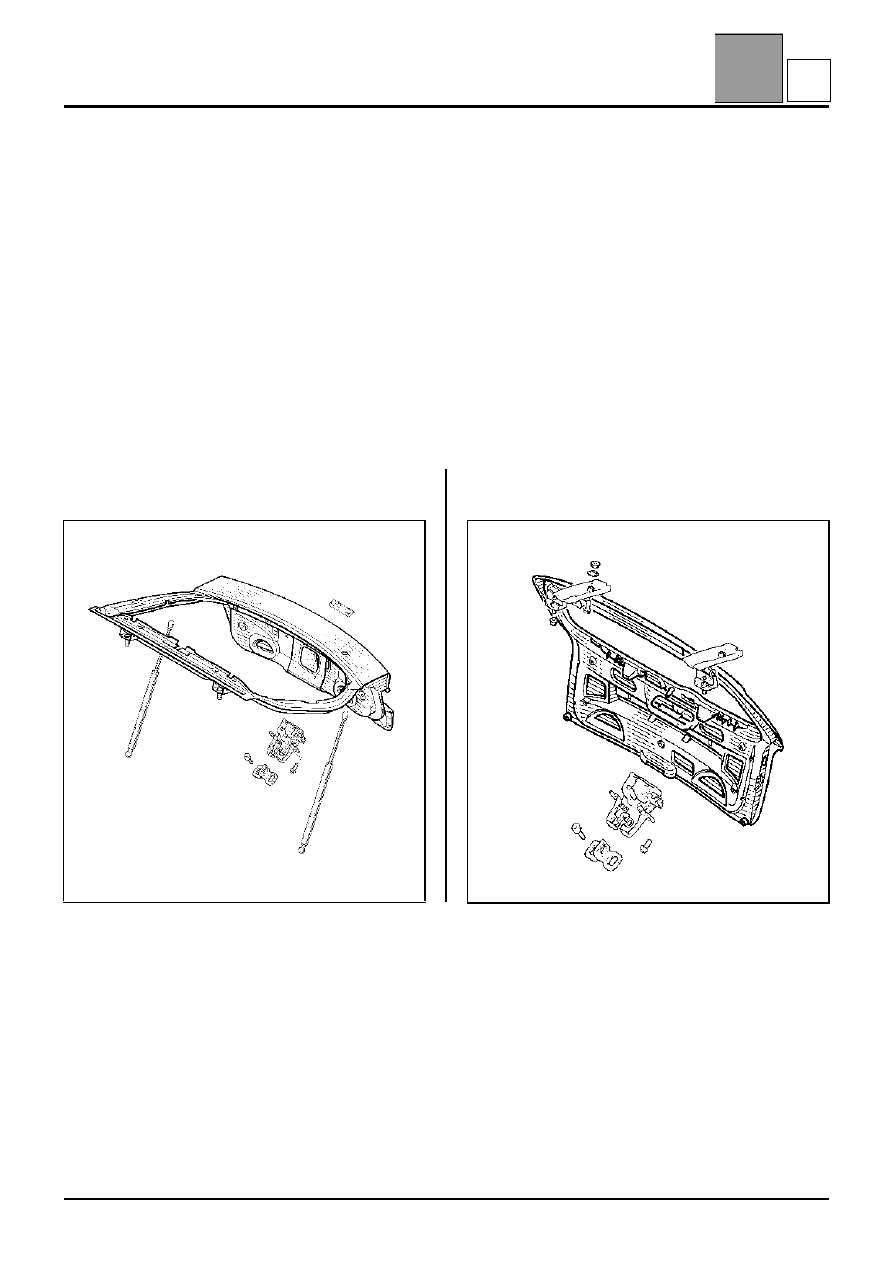

КУЗОВ ТИПА ХЭТЧБЕК

КУЗОВ ТИПА УНИВЕРСАЛ

B

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

48

48-5

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка и дверь багажного отделения

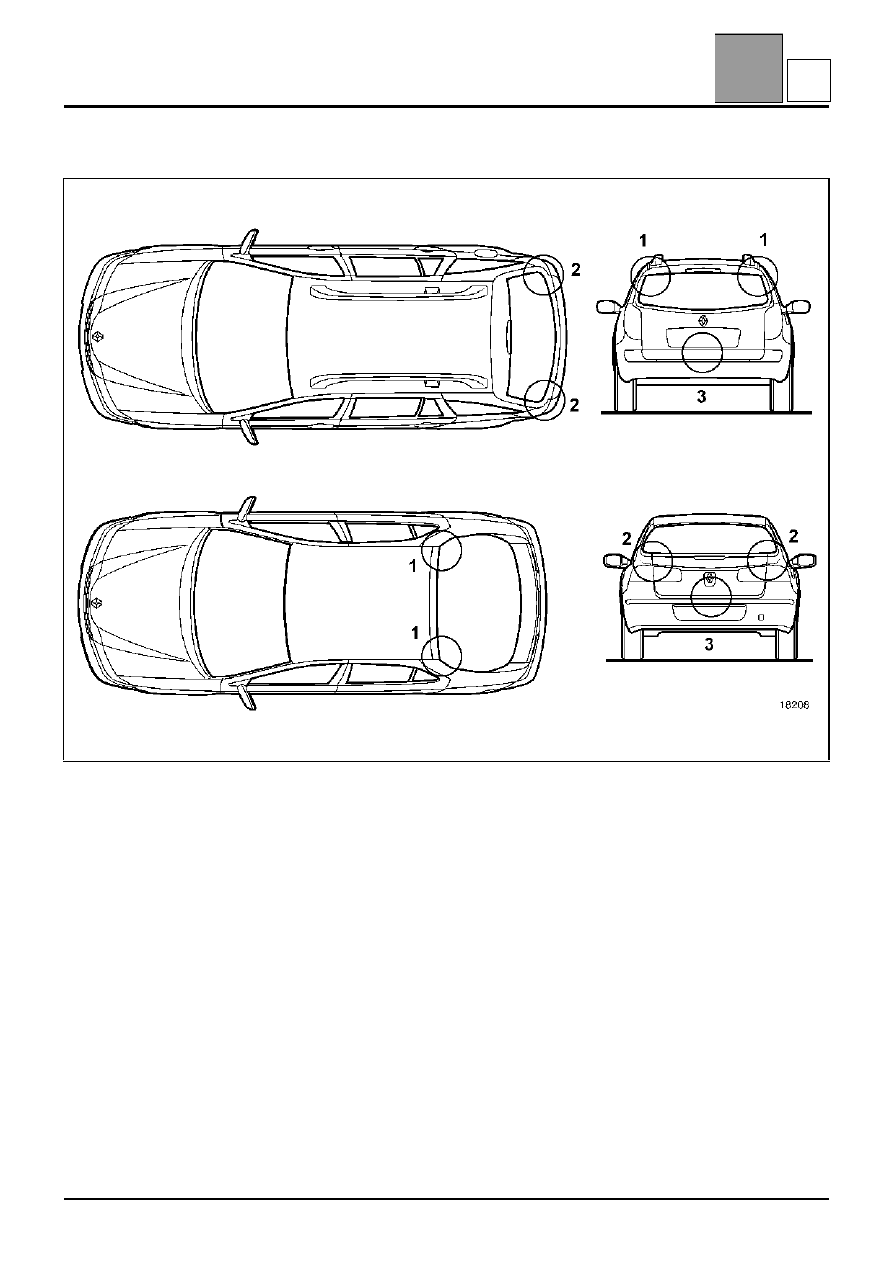

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ ПЕРЕД РЕГУЛИРОВКОЙ

ПОДГОТОВКА ПЕРЕД РЕГУЛИРОВКОЙ
Установите дверь задка (дверь багажного отделения) на автомобиль (вдвоем с помощником).

Установите все болты крепления, но не затягивайте их.

НАПОМИНАНИЕ: перед окончательной установкой, необходимо восстановить герметичность между крайней
задней поперечиной крыши и петлями, используя для этого уплотняющую мастику.
