МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

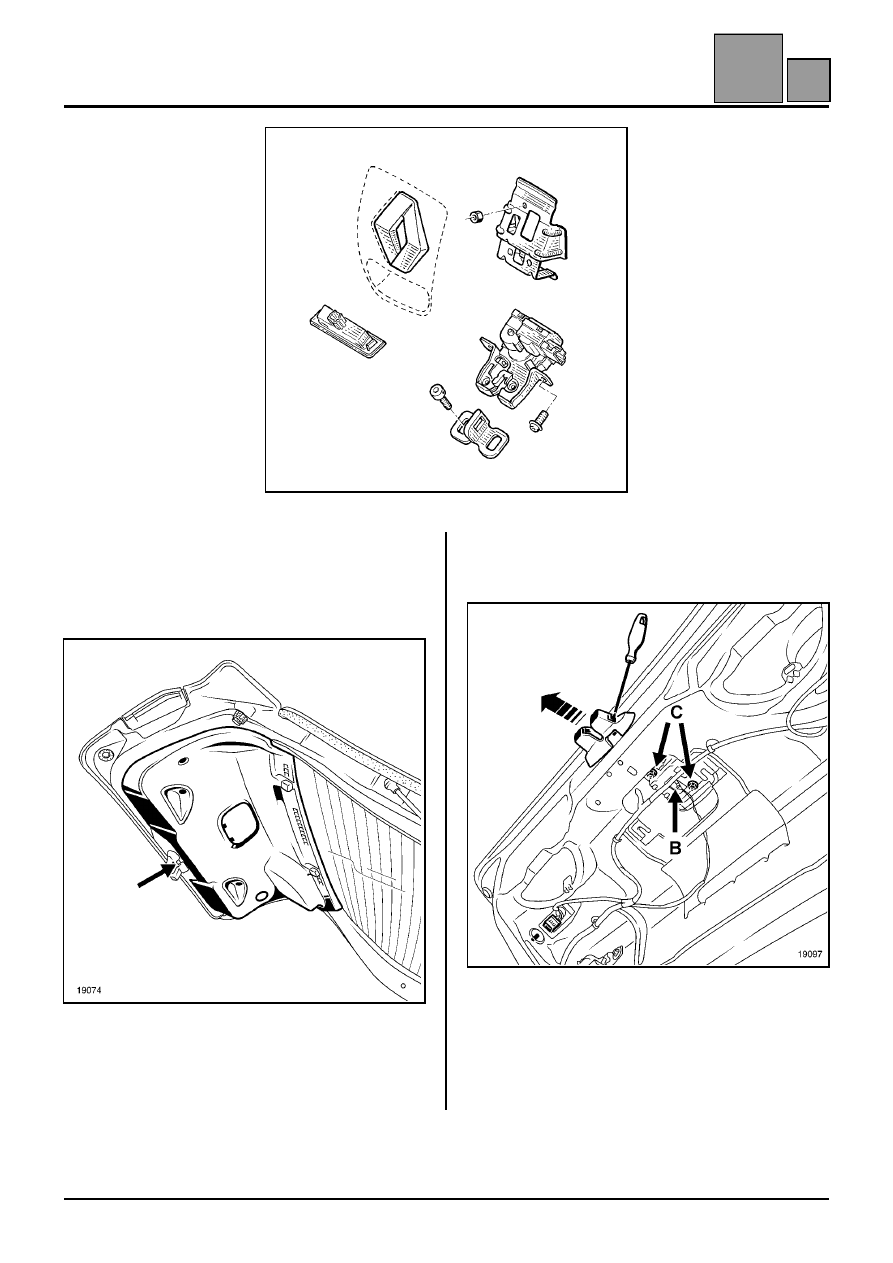

Привод замка и замок двери задка

ПРИМЕЧАНИЕ: в случае неисправности можно
открыть дверь задка вручную.

С помощью небольшой отвертки нажмите на
выступ (A) изнутри автомобиля.

СНЯТИЕ

После снятия обивки двери задка,

снимите защитную крышку замка.

Разъедините разъем (B).

Снимите две гайки крепления кронштейна привода
замка (C).

52-1

A

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Привод замка и замок двери задка

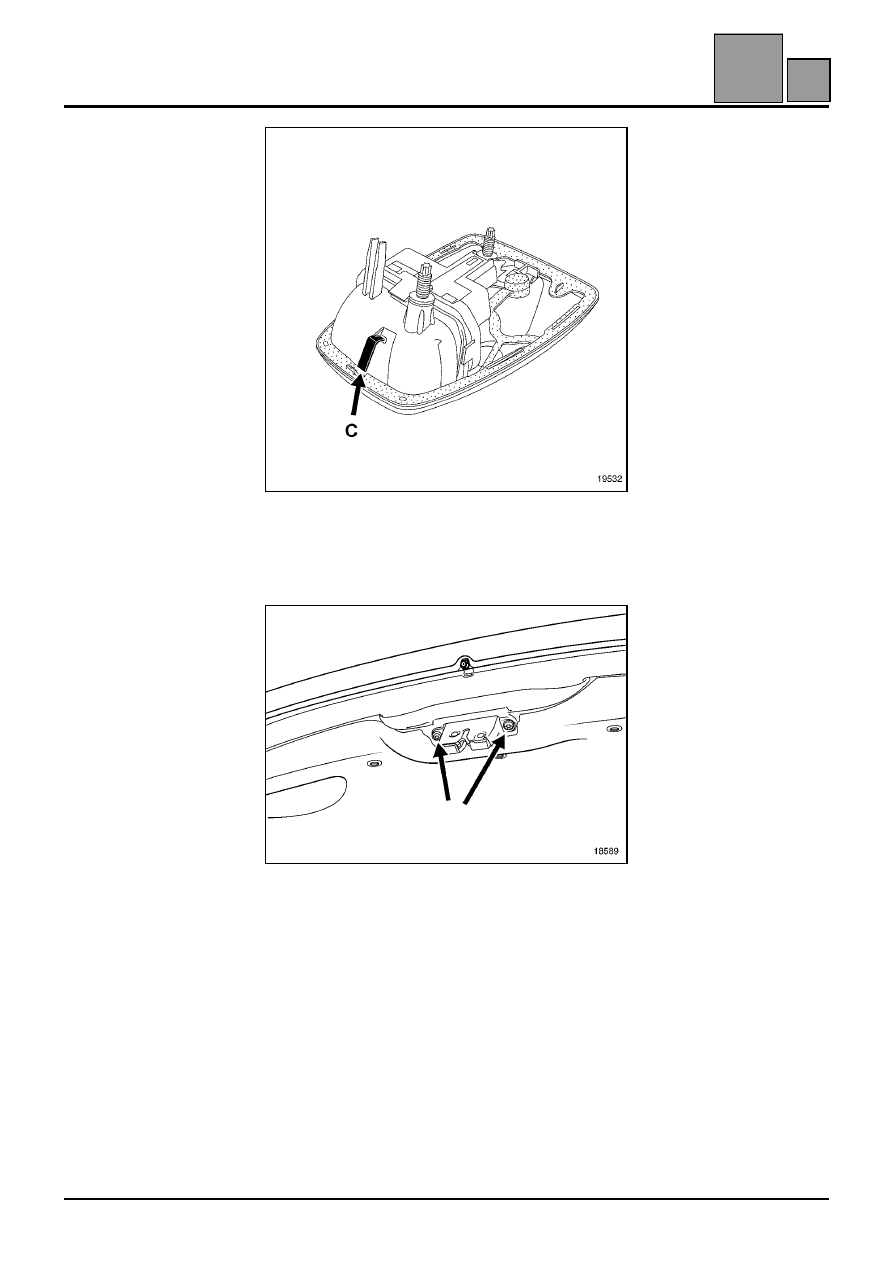

Отожмите пружинную защелку (C).

Снимите:
– привод замка и его кронштейн,

– два болта крепления замка.

Разъедините разъем, затем снимите замок.

52-2

A

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

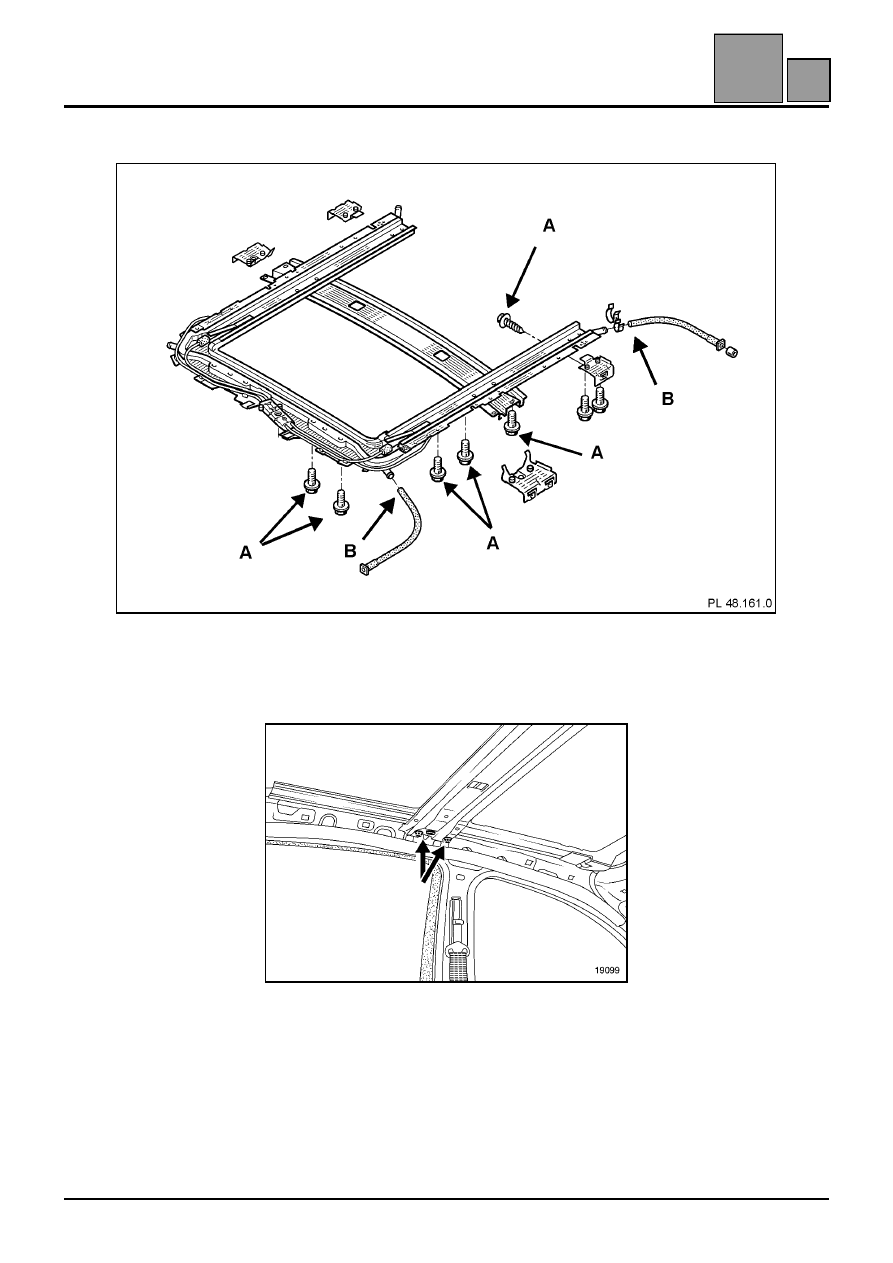

СНЯТИЕ: После снятия обивки крыши (глава 71 N) и складывания спинок всех сидений

Снимите двенадцать болтов крепления (A)

Отсоедините четыре водоотводящих трубы (B)

Вдвоем с помощником:
– снимите четыре болта крепления к центральной

поперечине,

– извлеките люк крыши через заднюю часть

автомобиля.

52-3

B

52

52

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

УСТАНОВКА

Перед установкой люка крыши отпустите
крепления подвижной панели

Вдвоем с помощником установите узел, затем
вставьте болты (A) (M5 шестигранная головка
на 8), затем (D) (болт M8) с каждой стороны, не
затягивая их.

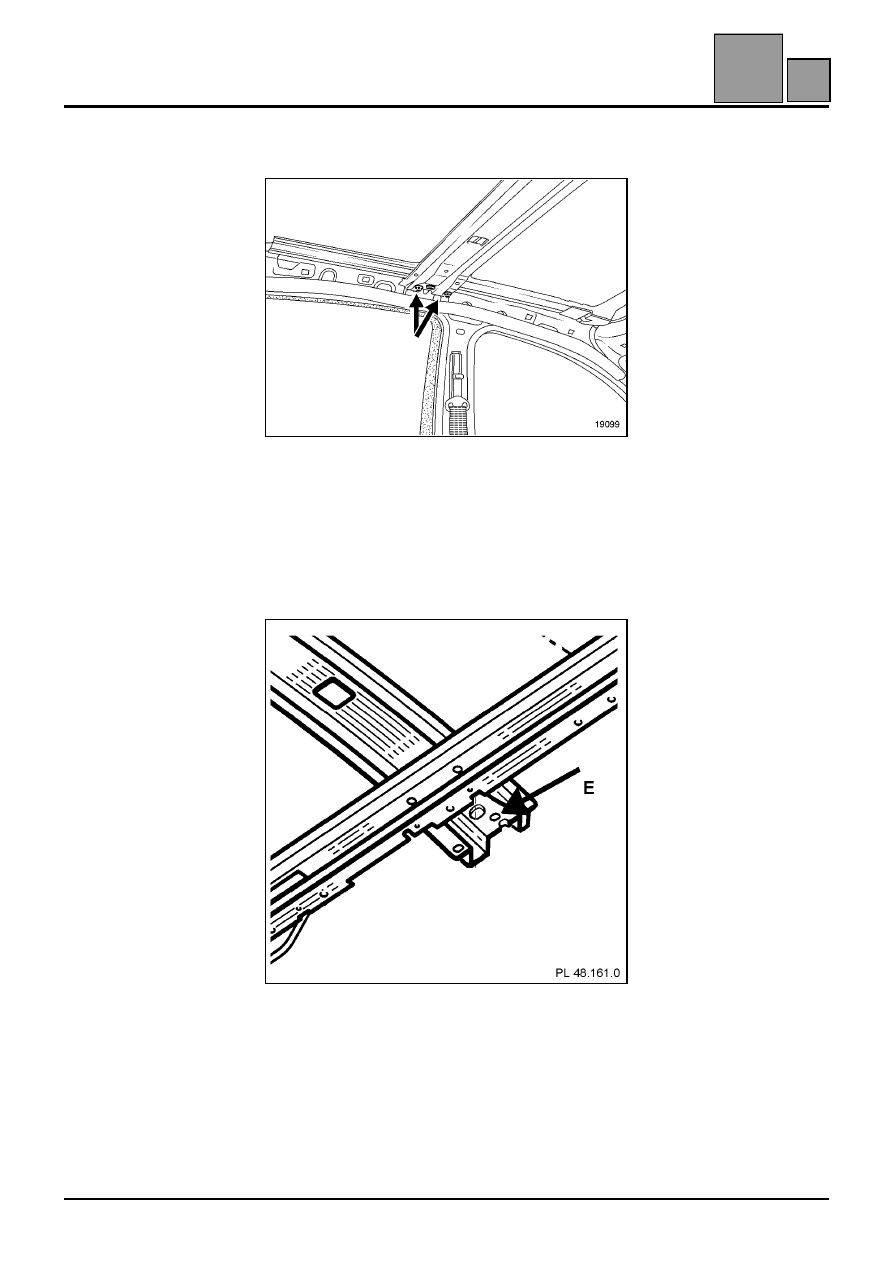

Отцентрируйте люк крыши с помощью двух
стержней диаметром (

∅ 10) в отверстиях (E),

расположенных на концах поперечины.

52-4
