МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

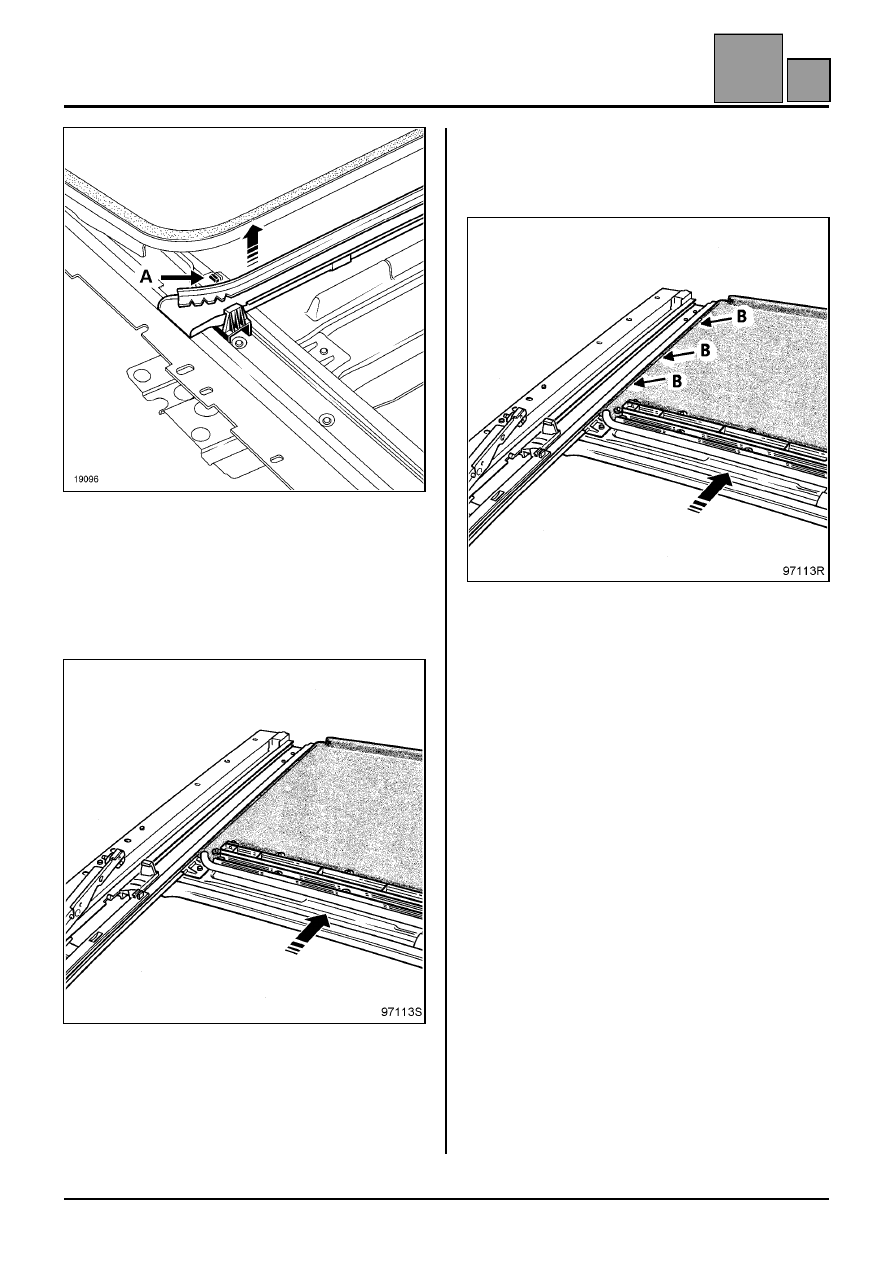

Обивка люка

приоткройте подвижную панель.

С помощью длинной плоской отвертки отсоедините
поперечину водоотвода (A).

Осторожно извлекайте ее.

Отведите обивку люка крыши в задней части,
приняв меры предосторожности, чтобы не
повредить ее.

Извлеките обивку люка, сдвигая ее к задней части
механизма привода люка.

УСТАНОВКА

Установите новую обивку люка, при этом будьте
осторожны, чтобы не оторвать шесть лапок (B).

Установите поперечину водоотвода, нажимая на
фиксатор (A).

Проверьте, свободно ли перемещается обивка
люка, перед тем, как установить облицовки.

52-13

E

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54

154

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

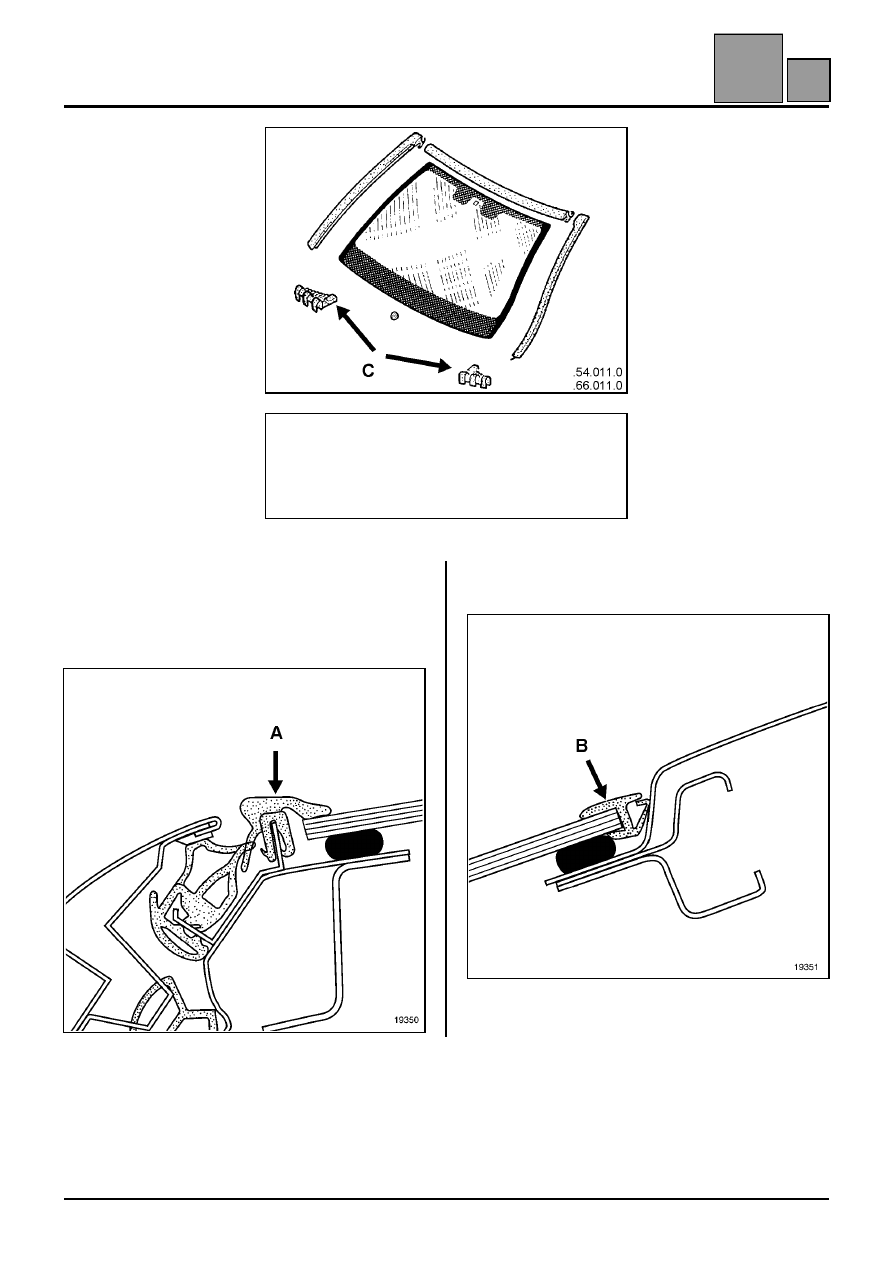

СНЯТИЕ:

После снятия:
– рычагов стеклоочистителей (Elé. 1552)
– двух решеток ниши воздухозабора (глава 55 F),

снимите:
– декоративные накладки стойки (A),

– верхнюю декоративную накладку (B),
– удерживающие прокладки (C).

ИНСТРУМЕНТ, НЕОБХОДИМЫЙ ДЛЯ СНЯТИЯ

 защита приборной панели: (Car. 1583)

 фиксатор (для срезания слоя клея):

(77.11.170.542)

54-1

A

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54

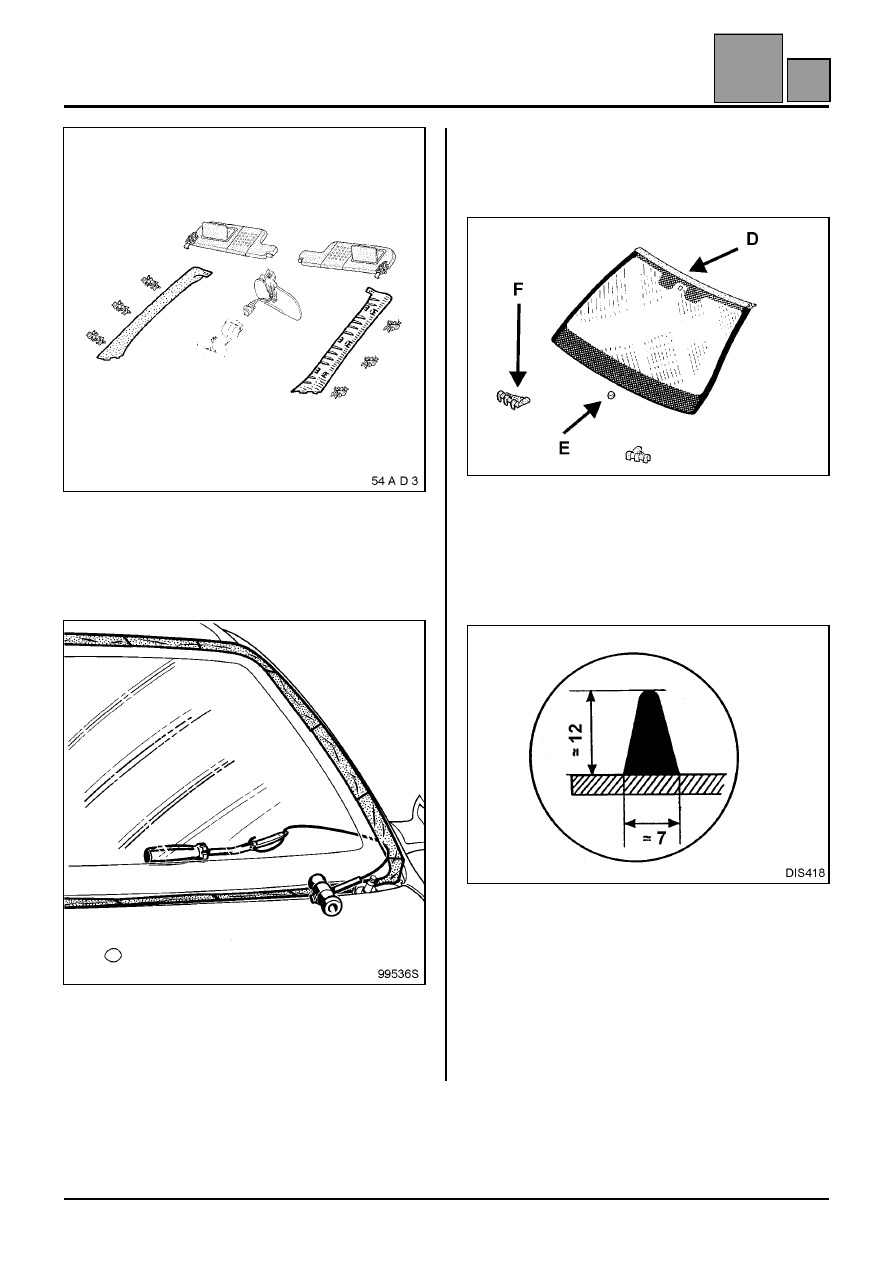

Снимите:
– солнцезащитные козырьки и их кронштейны,
– облицовки стоек проема ветрового стекла;
– внутреннее зеркало заднего вида, разъедините

разъемы.

Оклейте стекло по периметру клейкой лентой.

Установите защиту приборной панели, затем
срежьте слой клея.

УСТАНОВКА

Подготовка и вклеивание см. Техническую ноту
(560 A).

Наденьте верхнюю декоративную накладку стекла
(D).
Приклейте клеящийся упор (E) (в центральной
части, нижней по отношению к проему по ходу
вклеивания).
Установите удерживающие прокладки (F).

Соблюдайте размер слоя клея.
Приклейте ветровое стекло (вдвоем с
помощником).
Равномерно распределите зазоры между стеклом и
стойками.

54-2

A

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54

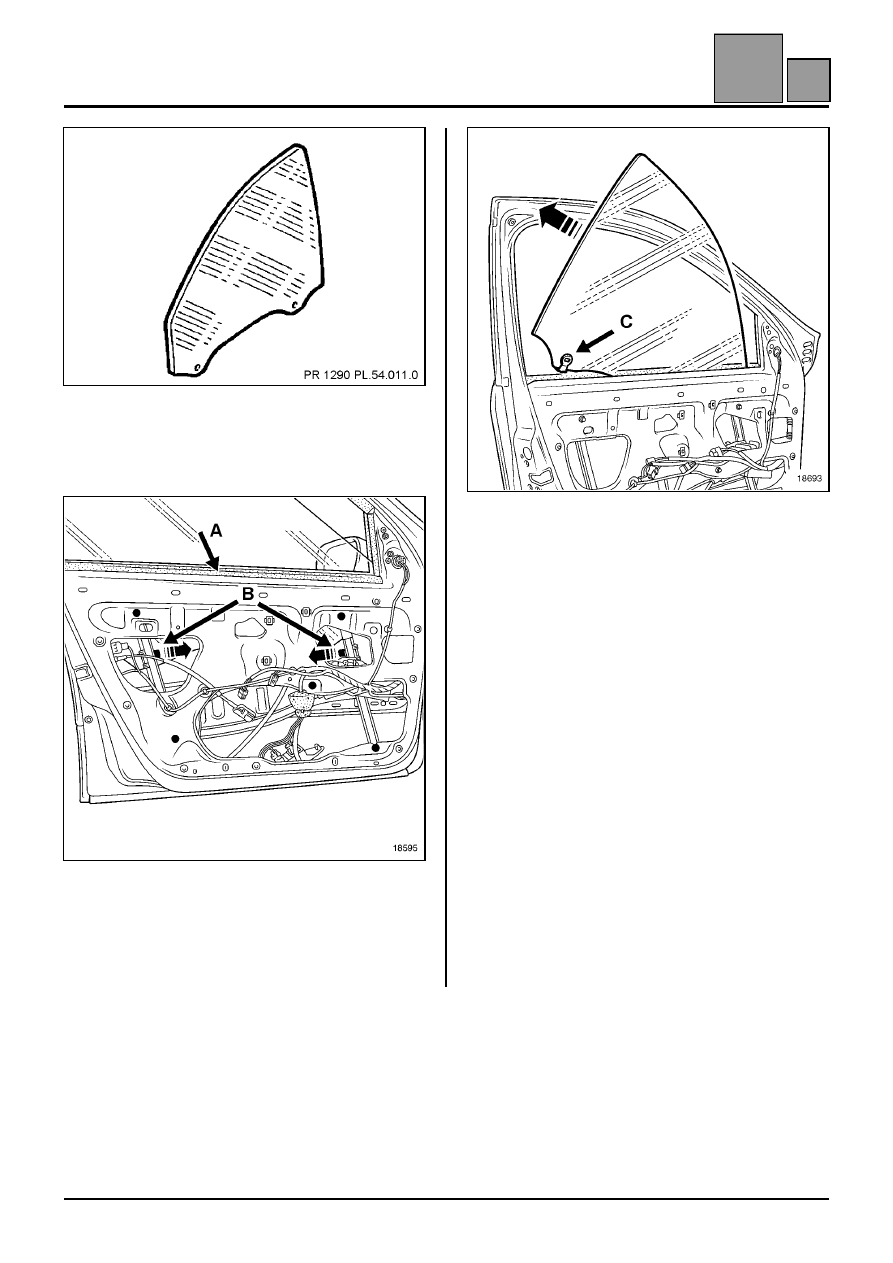

Стекло передней двери

СНЯТИЕ

После снятия внутренней облицовки (глава 72. A),

снимите:
– внутреннюю уплотнительную профилированную

полоску стекла (A),

– два держателя крепления стекла (B).

Снимите стекло с осей ползуна стеклоподъемника.

Снимите стекло.

УСТАНОВКА

Проверьте установку держателей с прокладками из
пеноматериала (C).

Затем действуйте в порядке, обратном снятию.

54-3
