ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины автомобилей с кузовом типа универсал

54

ОСТЕКЛЕНИЕ КУЗОВА

Стекло боковины автомобилей с кузовом типа универсал

54

УСТАНОВКА

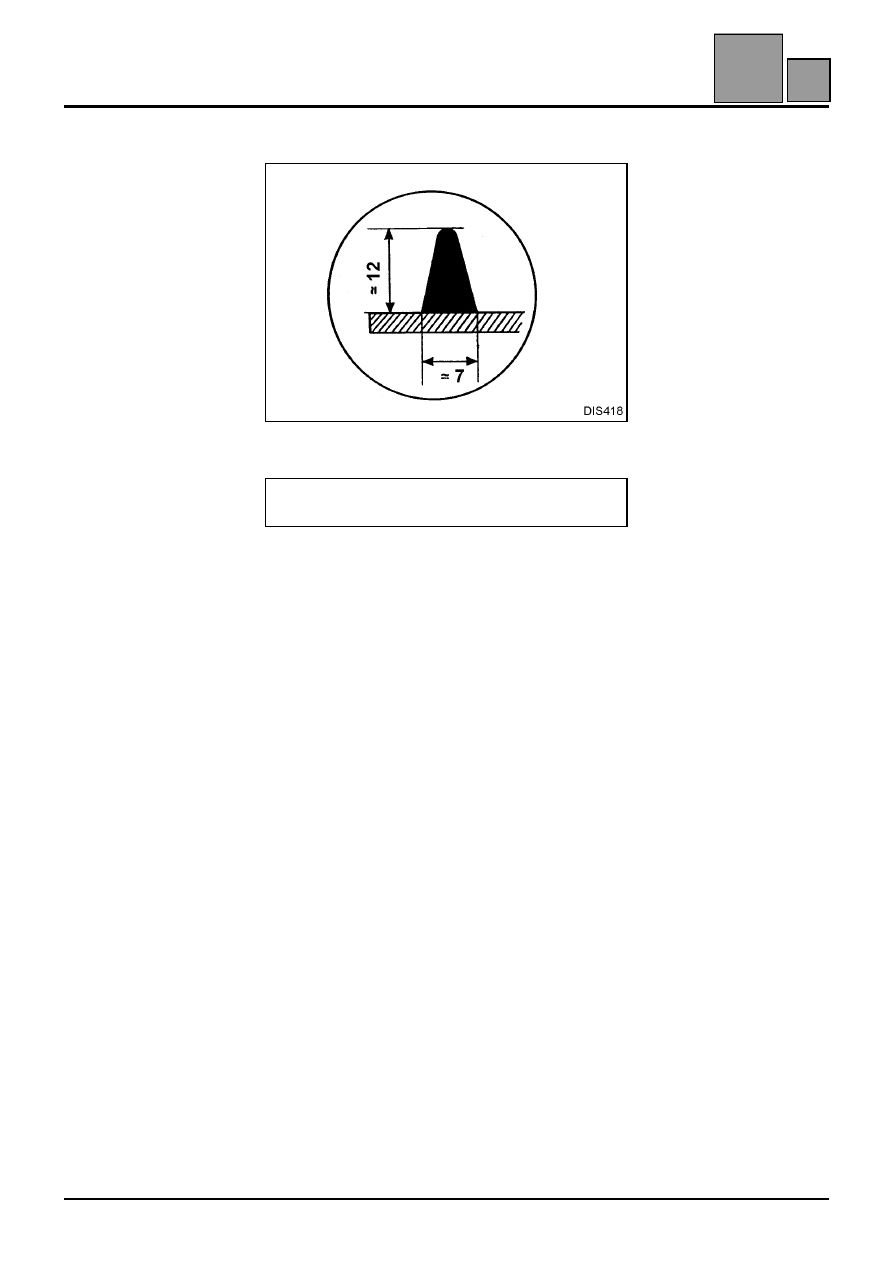

Соблюдайте размер слоя клея.

Подготовки и склеивание см. Техническую ноту
(560 A).

54-8

E

54

54

ОСТЕКЛЕНИЕ КУЗОВА

Заднее открывающееся стекло автомобилей с кузовом типа универсал

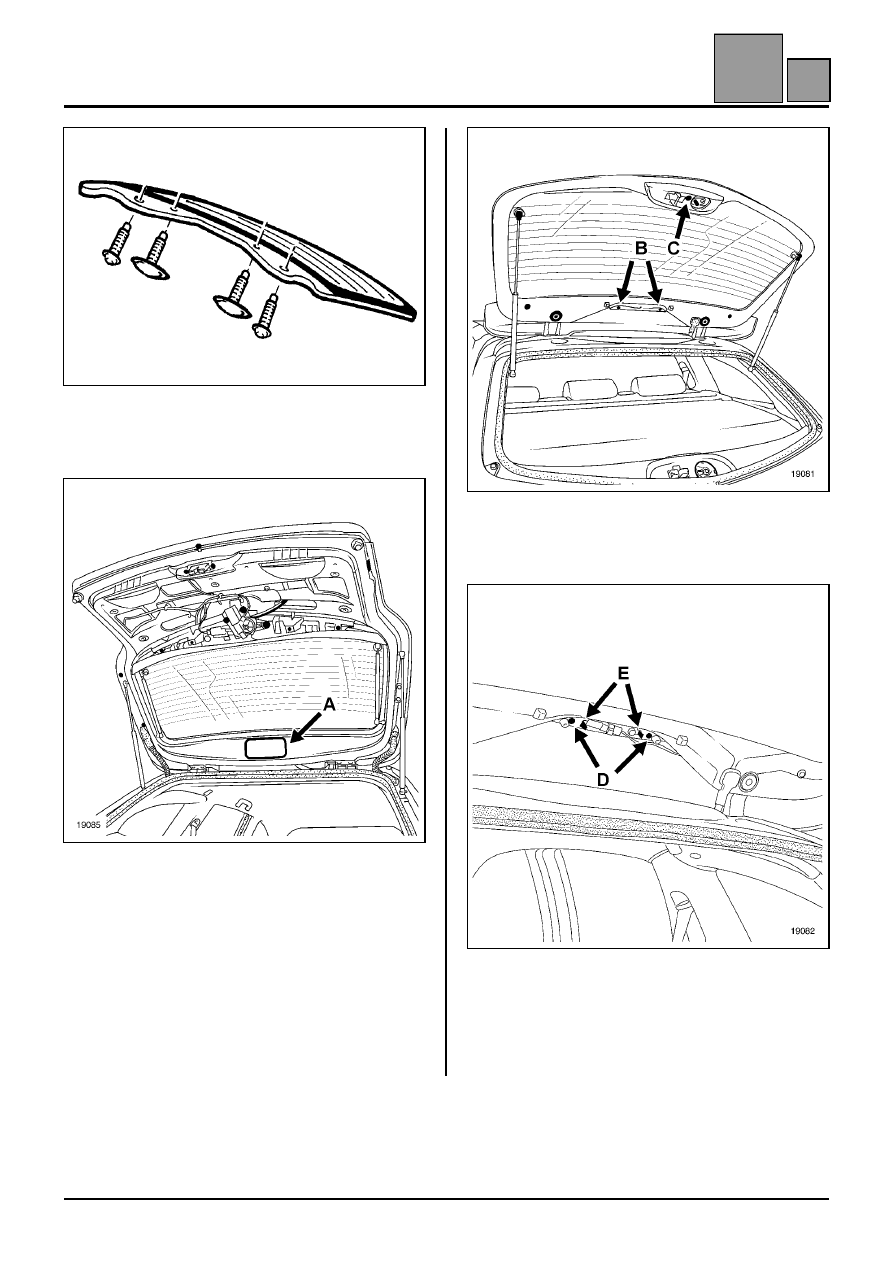

СНЯТИЕ

Отсоедините люк доступа (A).

Разъедините разъем проводов обогревателя
стекла.

Снимите:
– крышку верхнего стоп-сигнала (B),
– декоративную накладку фиксатора замка (C)

– два болта крепления третьего верхнего стоп-

сигнала (D).

Отсоедините стоп-сигнал в точках (E).

Отсоедините жгут проводов.

54-9

F

54

54

ОСТЕКЛЕНИЕ КУЗОВА

Заднее открывающееся стекло автомобилей с кузовом типа универсал

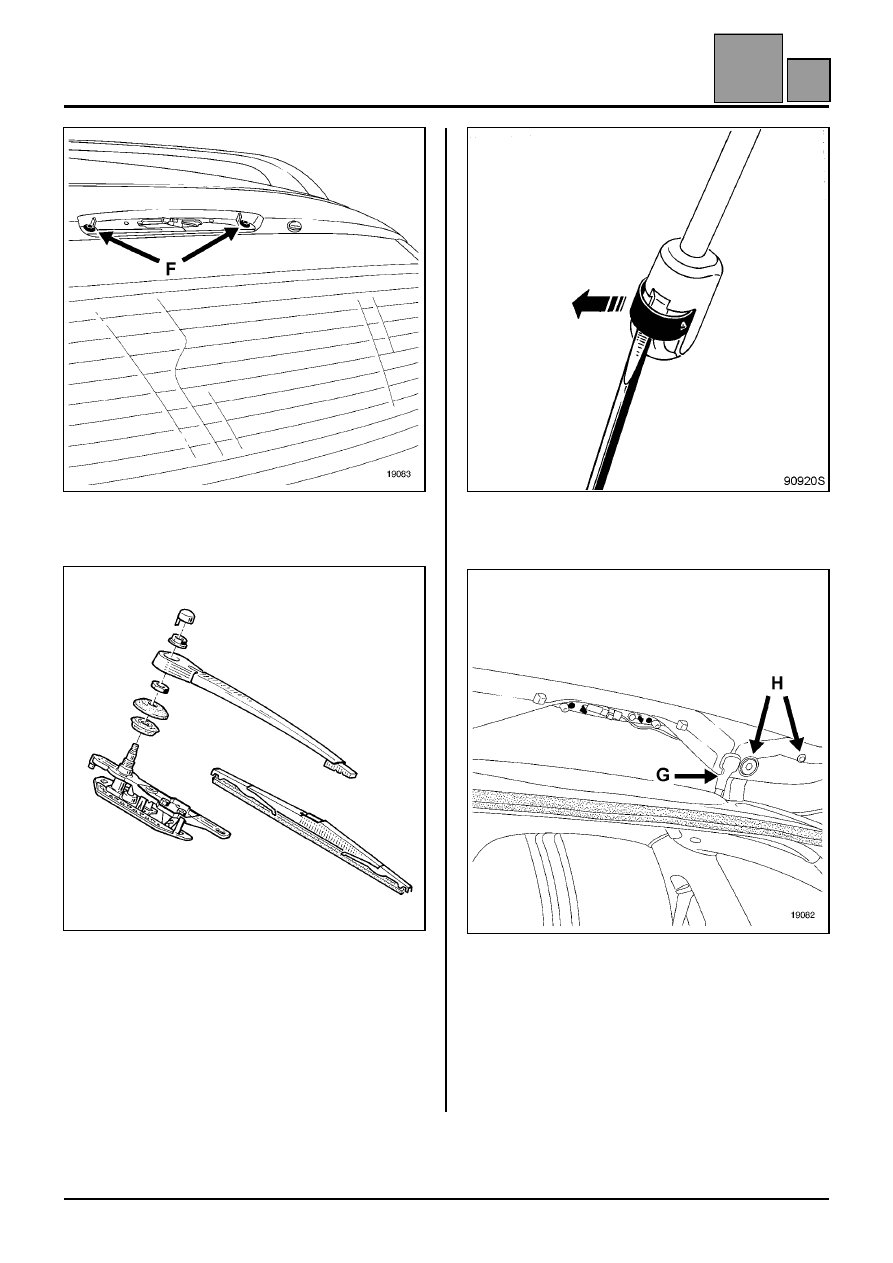

Снимите:
– два болта крепления элерона (F),

– рычаг очистителя заднего стекла.

Отсоедините газонаполненные упоры двери
багажного отделения (на стекле).

С помощью небольшой плоской отвертки отведите
захваты защелки, не вынимая ее из гнезда.

(Вдвоем с помощником)

Высвободите жгут проводов противотуманного
фонаря (G).

Снимите:
– четыре болта крепления открывающегося

стекла (H),

– стекло.

54-10

F

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

155

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

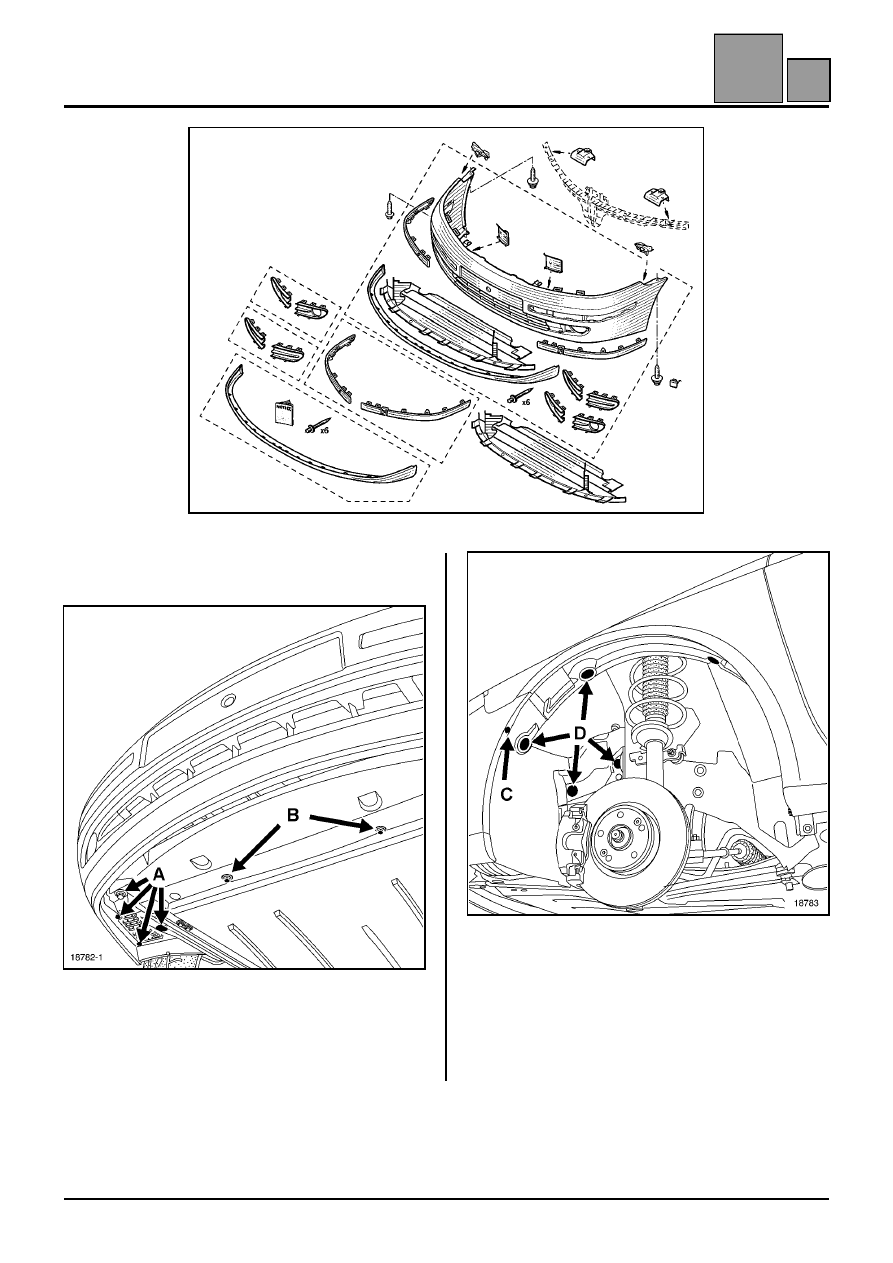

СНЯТИЕ

Снимите:
– три болта и нижний держатель (A) нижних

элементов защиты переднего крыла,

– болты крепления защиты поддона картера

двигателя (B) (M6 головка 10)

– болты крепления (C) (торкс T 20),
– держатели (D), затем частично высвободите

подкрылок.

55-1

A
