Renault Laguna II. Руководство - часть 335





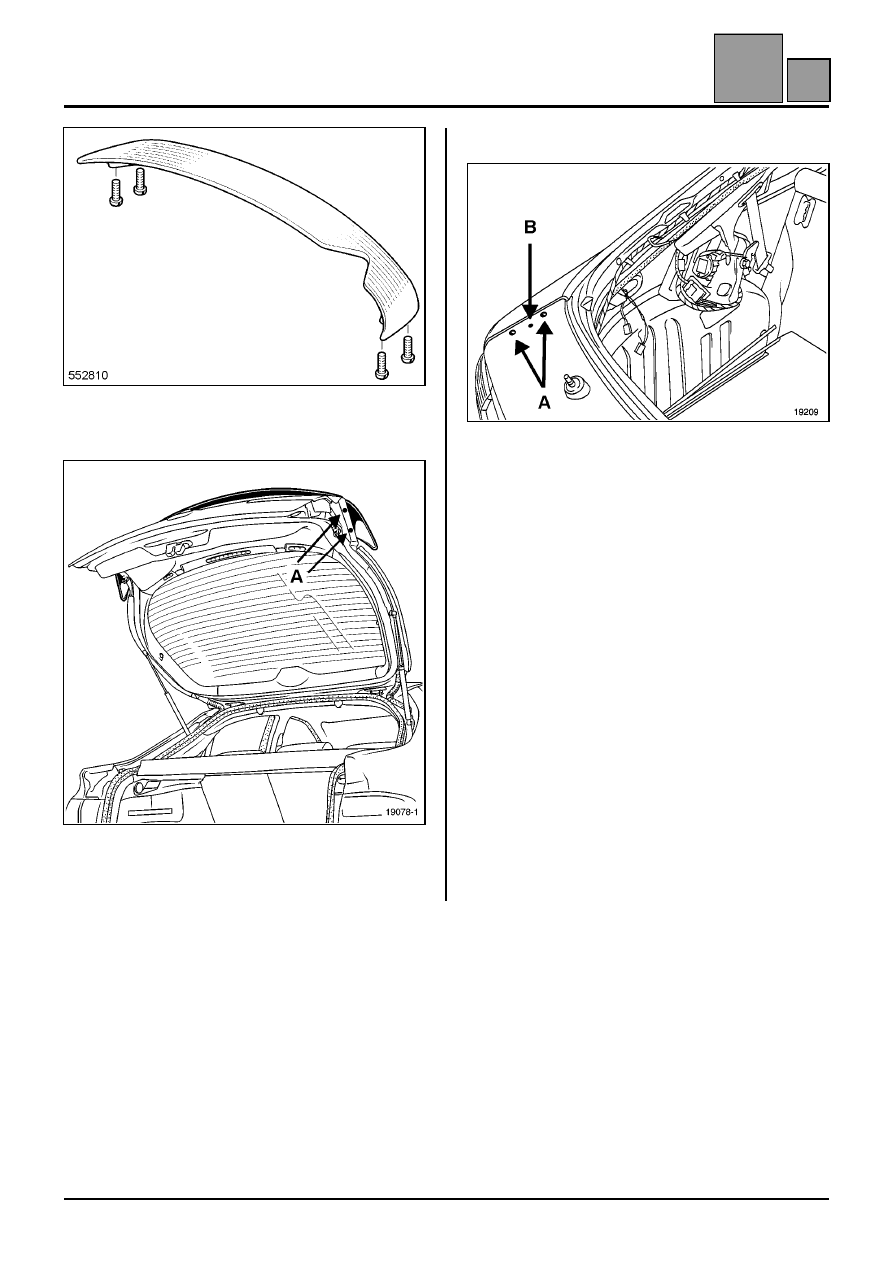

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Задний элерон

56

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Задний элерон

56

156

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Задний элерон

СНЯТИЕ

Снимите:
– четыре болта крепления (A) (M6 головка на 10),
– элерон.

УСТАНОВКА

Нанесите уплотнительную мастику (Складской
№ 77.11.170.230) вокруг отверстия держателя (B).

ОСОБЕННОСТИ ДЕТАЛИ СО СКЛАДА
ЗАПАСНЫХ ЧАСТЕЙ

В запчасти двери задка поставляются с разметкой
(A) При установке элерона необходимо начертить
по центру метку и просверлить отверстия
диаметром

∅ 9.2 мм (изнутри двери задка).

После сверления нанесите фосфатосодержащий
грунт (Складской № 77 01 423 933) используя
активный разбавитель (Складской
№ 77 01 423 955)

При замене двери задка необходимо срезать
держатель (B) на элероне.

56-1

A

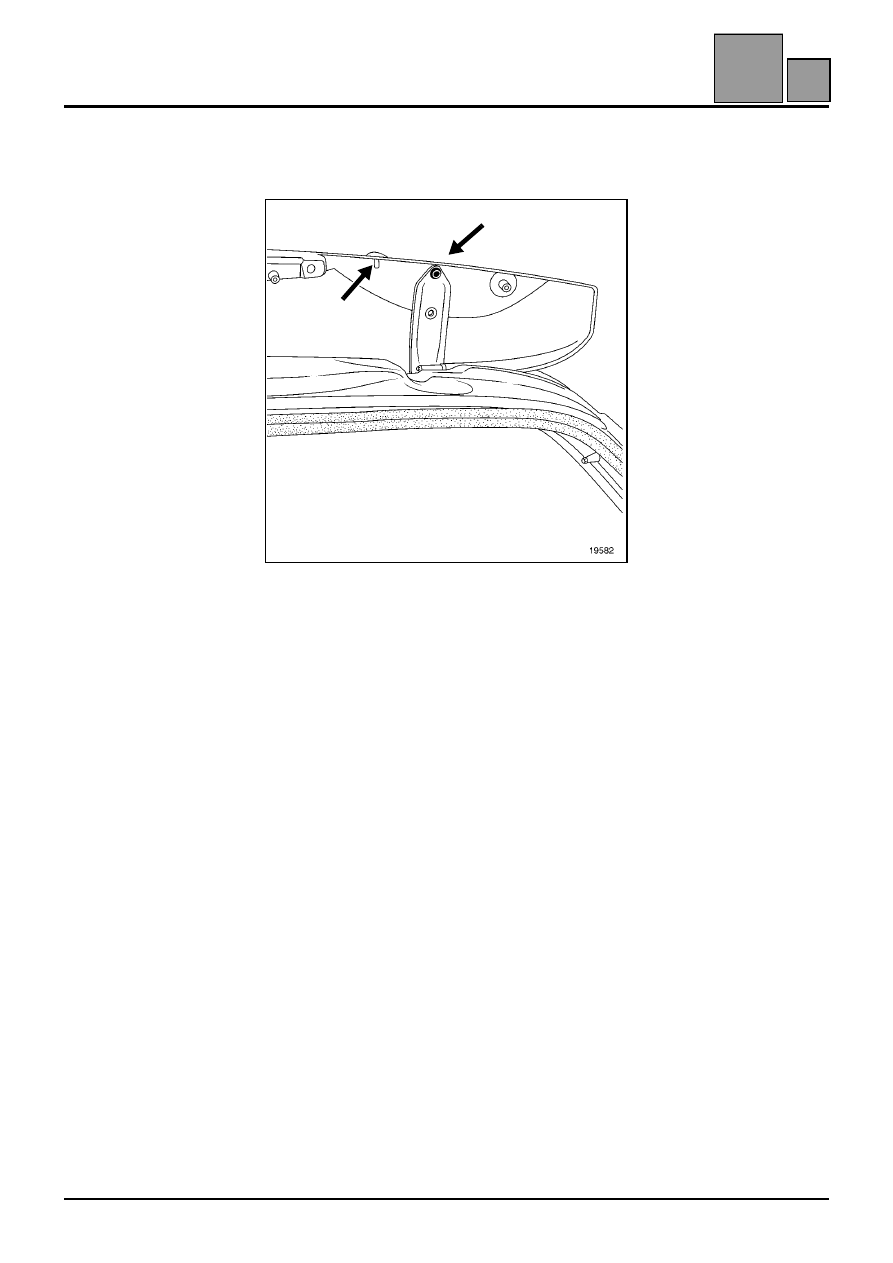

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Задний элерон с кузовом типа универсал

56

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Задний элерон с кузовом типа универсал

56

156

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Задний элерон с кузовом типа универсал

СНЯТИЕ

После снятия заднего стекла (глава 54E),

снимите:
– трубку подвода жидкости к жиклеру омывателя

стекла (A),

– два болта крепления (B).

Снимите элерон.

A

B

56-2

B

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Наружное зеркало заднего вида

56

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Наружное зеркало заднего вида

56

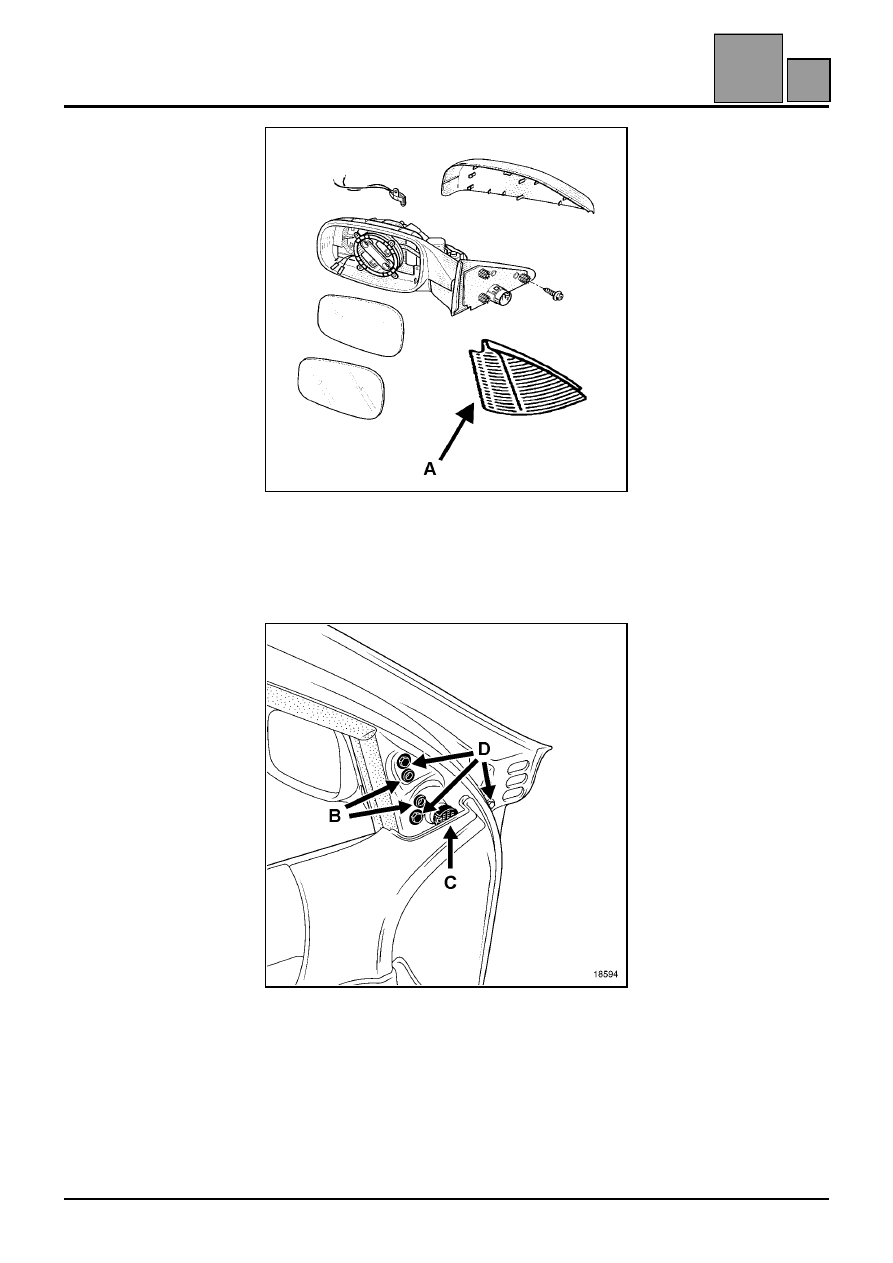

Наружное зеркало заднего вида

СНЯТИЕ (С ПОМОЩЬЮ ПРИСПОСОБЛЕНИЯ

CAR. 1363)

Снимите внутреннюю крышку (A), зафиксируйте в

точке (B).

Разъедините разъем (C).

Снимите три болта крепления (D).

Снимите зеркало заднего вида вместе с
уплотнителем из пеноматериала.

УСТАНОВКА

Перед установкой проверьте соединение разъема
зеркала заднего вида.

56-3

C

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Стекло наружного зеркала заднего вида

56

НАРУЖНЫЕ АКСЕССУАРЫ ДЛЯ АВТОМОБИЛЯ

Стекло наружного зеркала заднего вида

56

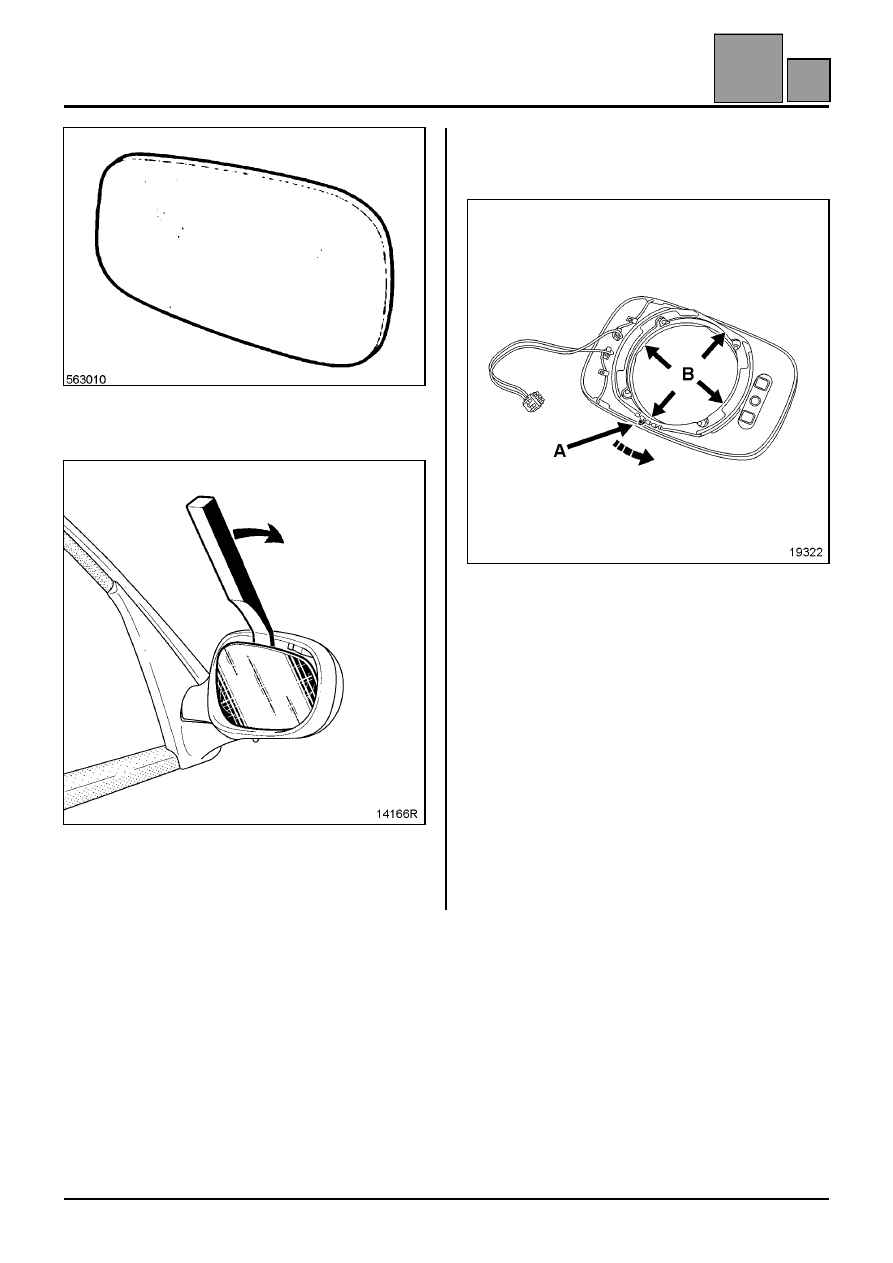

Стекло наружного зеркала заднего вида

СНЯТИЕ

Вставьте приспособление Car.1363, используя в
качестве опоры край пластмассового корпуса
зеркала заднего вида, затем отожмите, как
показано на рисунке выше.

СНЯТИЕ СТЕКОЛ, ОСНАЩЕННЫХ СИСТЕМОЙ
ЗАЩИТЫ ОТ ОСЛЕПЛЕНИЯ

С помощью приспособления для снятия поручней
Car. 1597
 отожмите движением вбок защелку (A).

УСТАНОВКА

Соедините разъемы.

Установите стекло (B).

Закрепите стекло вручную, затем зафиксируйте в
точке (A).

56-4

D
