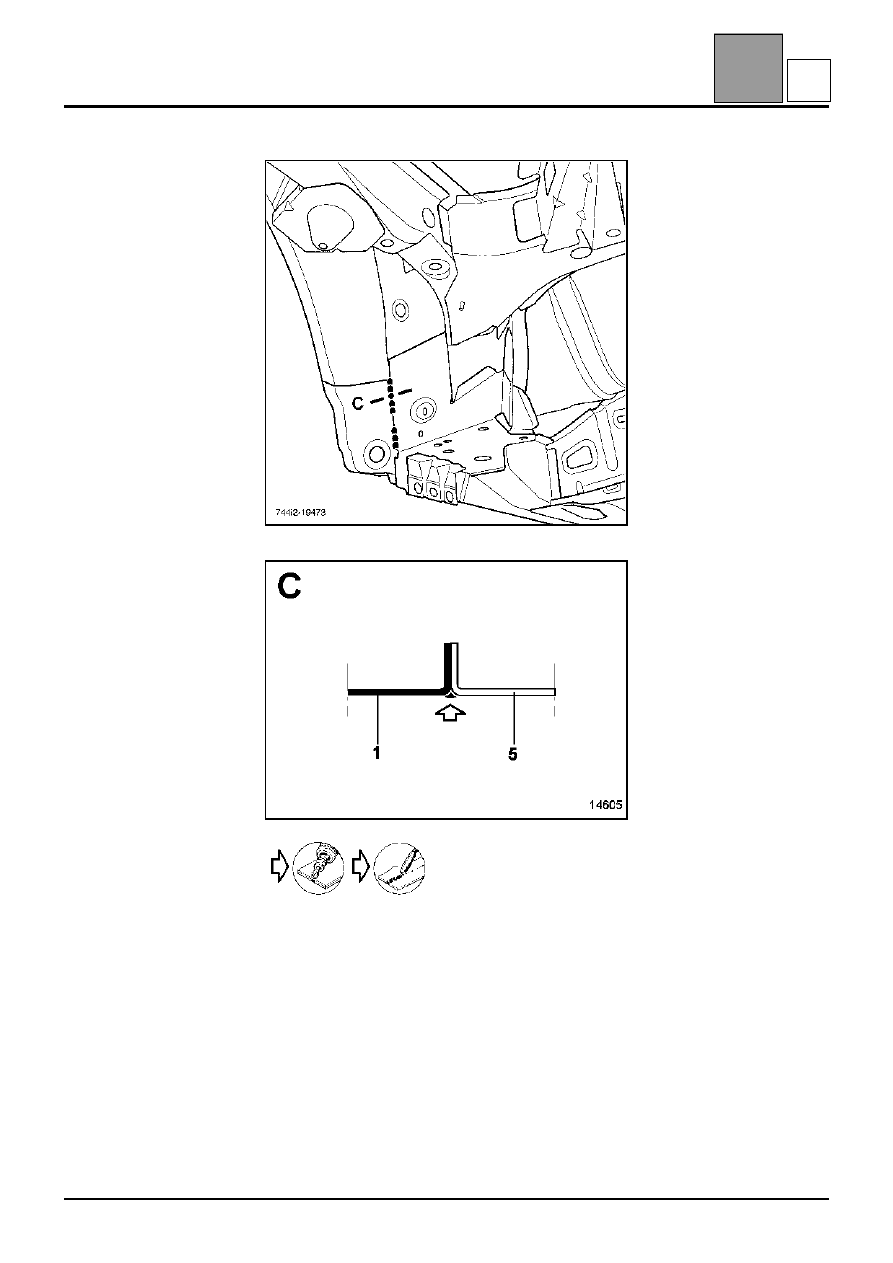

Renault Laguna II. Руководство - часть 310

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Нижний удлинитель наружной колесной арки

44

44-27

X2 L 40

I

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

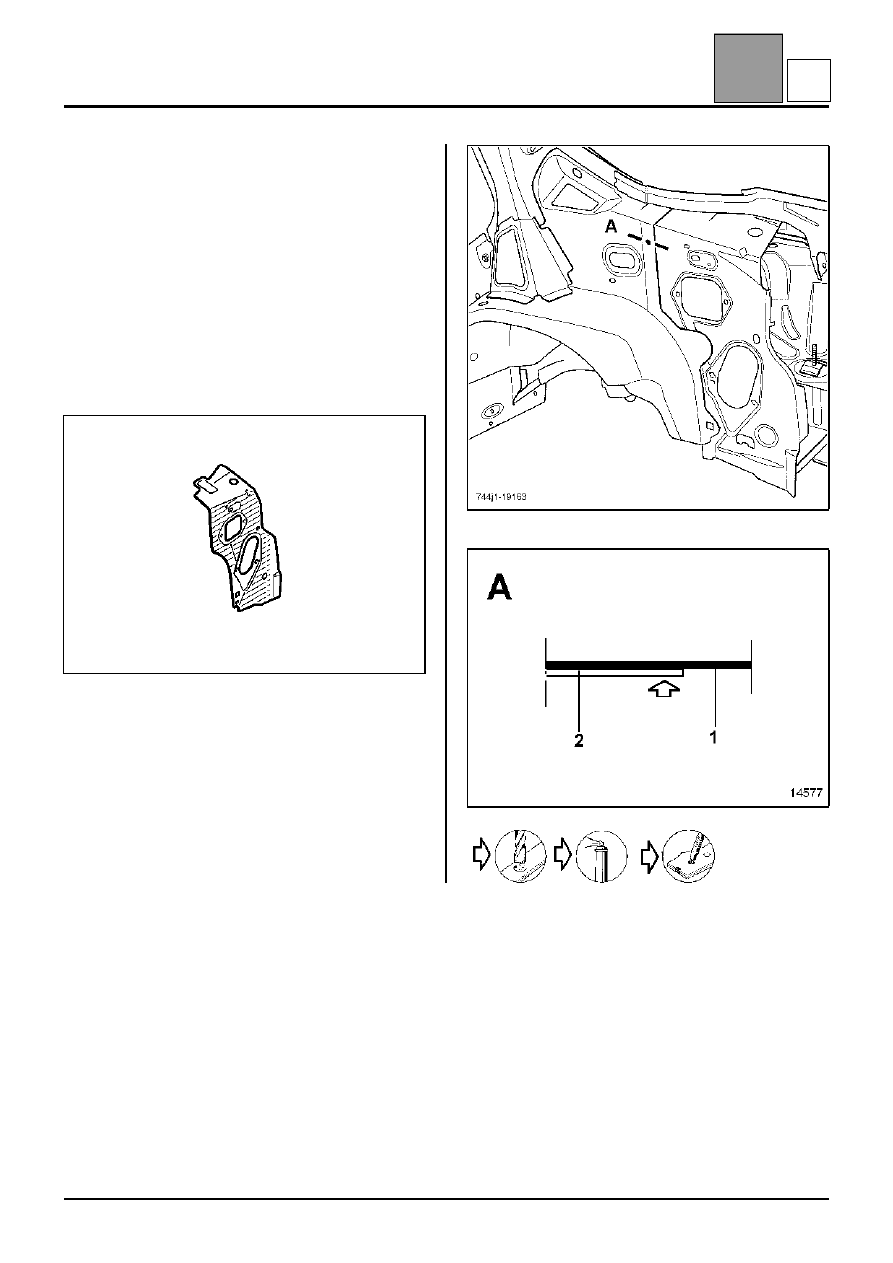

Удлинитель внутренней колесной арки

44

Удлинитель внутренней колесной арки

Замена этой детали является дополнительной
операцией при замене юбки после удара сзади и
замене панели крыла после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

X7

1
2

Удлинитель внутренней колесной арки
Наружная колесная арка

0,8
0,8

44-28

J

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

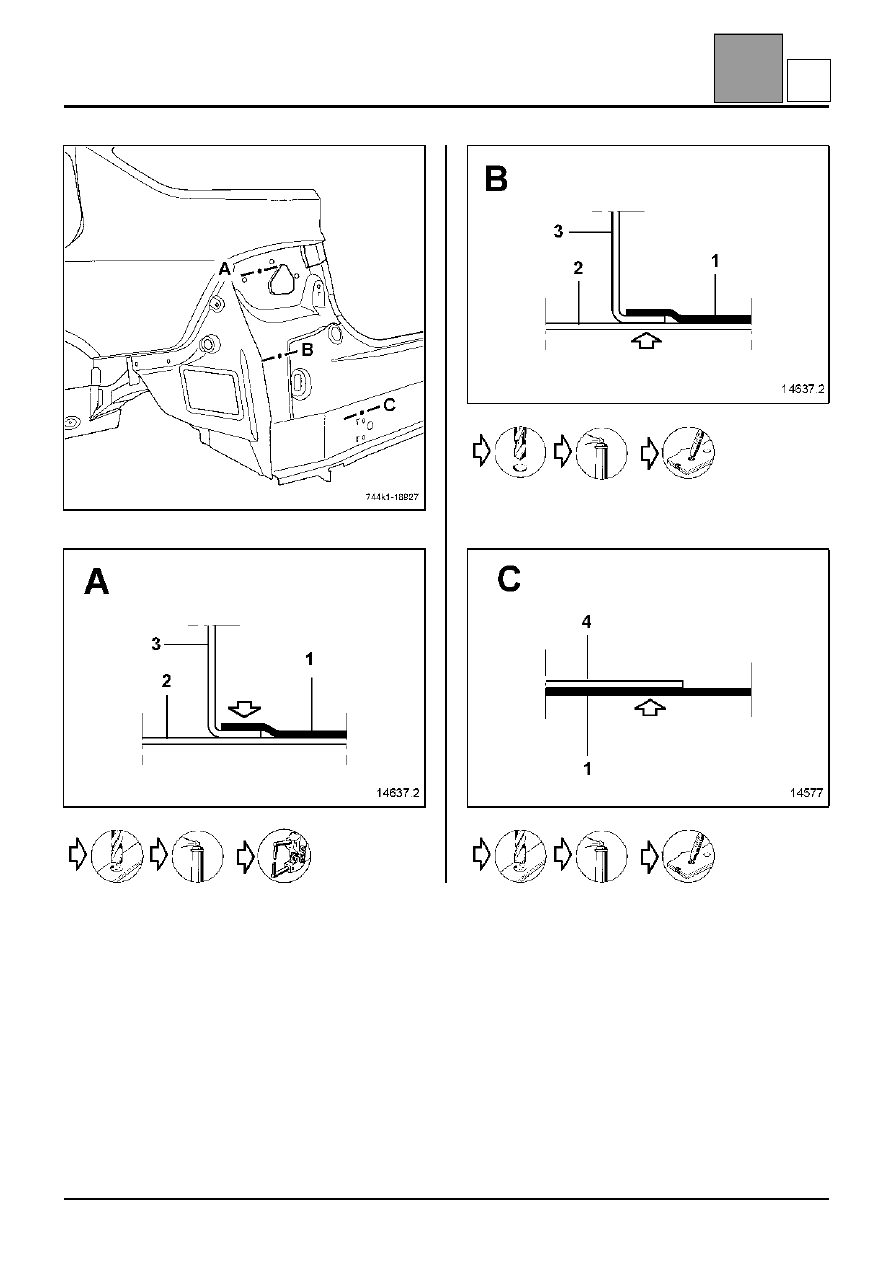

Задняя панель

44

Задняя панель

Замена этой детали является основной операцией
после удара сзади или дополнительной операцией
при замене панели заднего крыла после бокового
удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– нижней частью задней юбки
– нижним усилителем желоба
– накладкой юбки
– кронштейном фиксатора замка
– приварными гайками

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2
3
4

Юбка
Панель крепления фонарей
Удлинитель внутренней колесной арки
Пол

1,2
0,8
0,8
0,7

44-29

K

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя панель

44

44-30

X2

X2

K
