ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя колесная арка

44

44-23

X4

X4

H

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя колесная арка

44

44-24

L30

X6

H

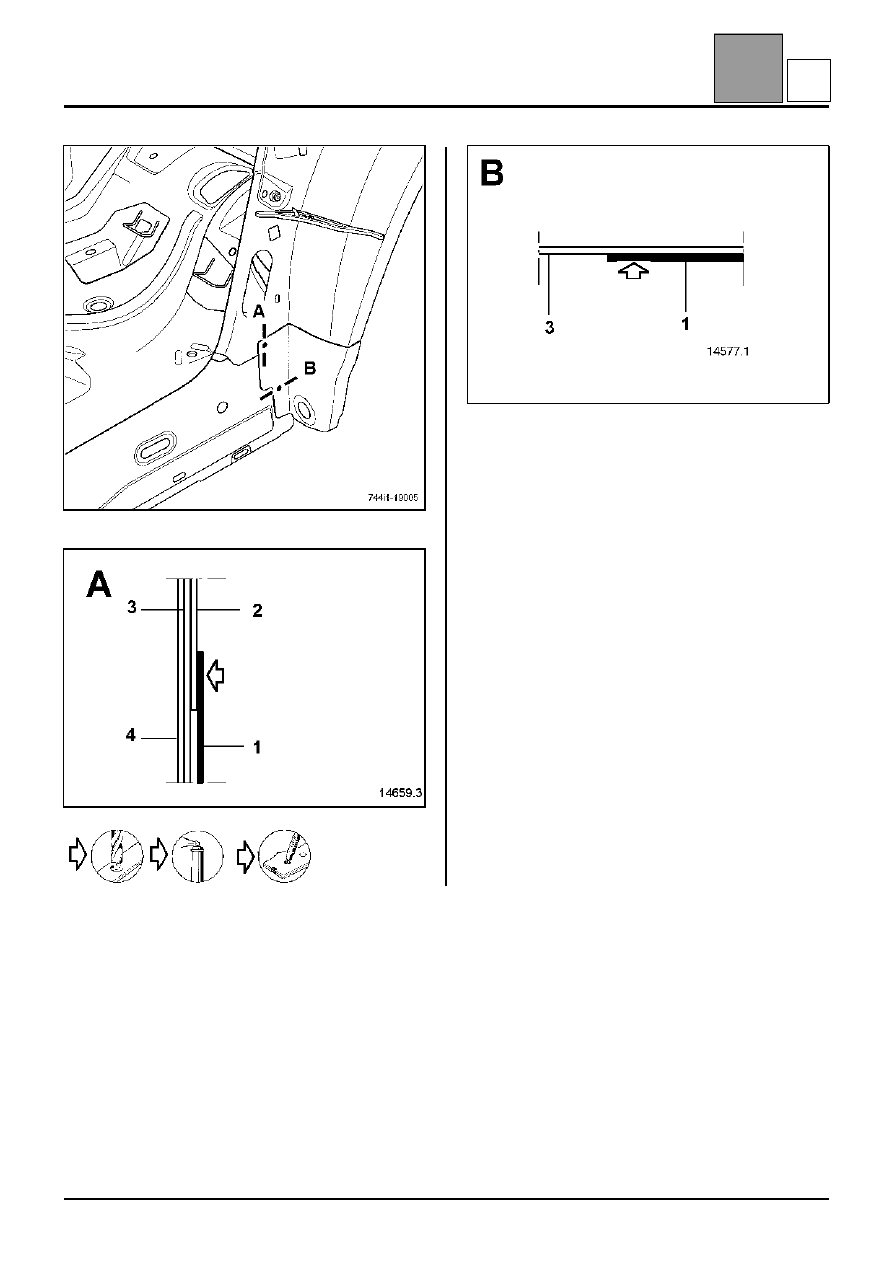

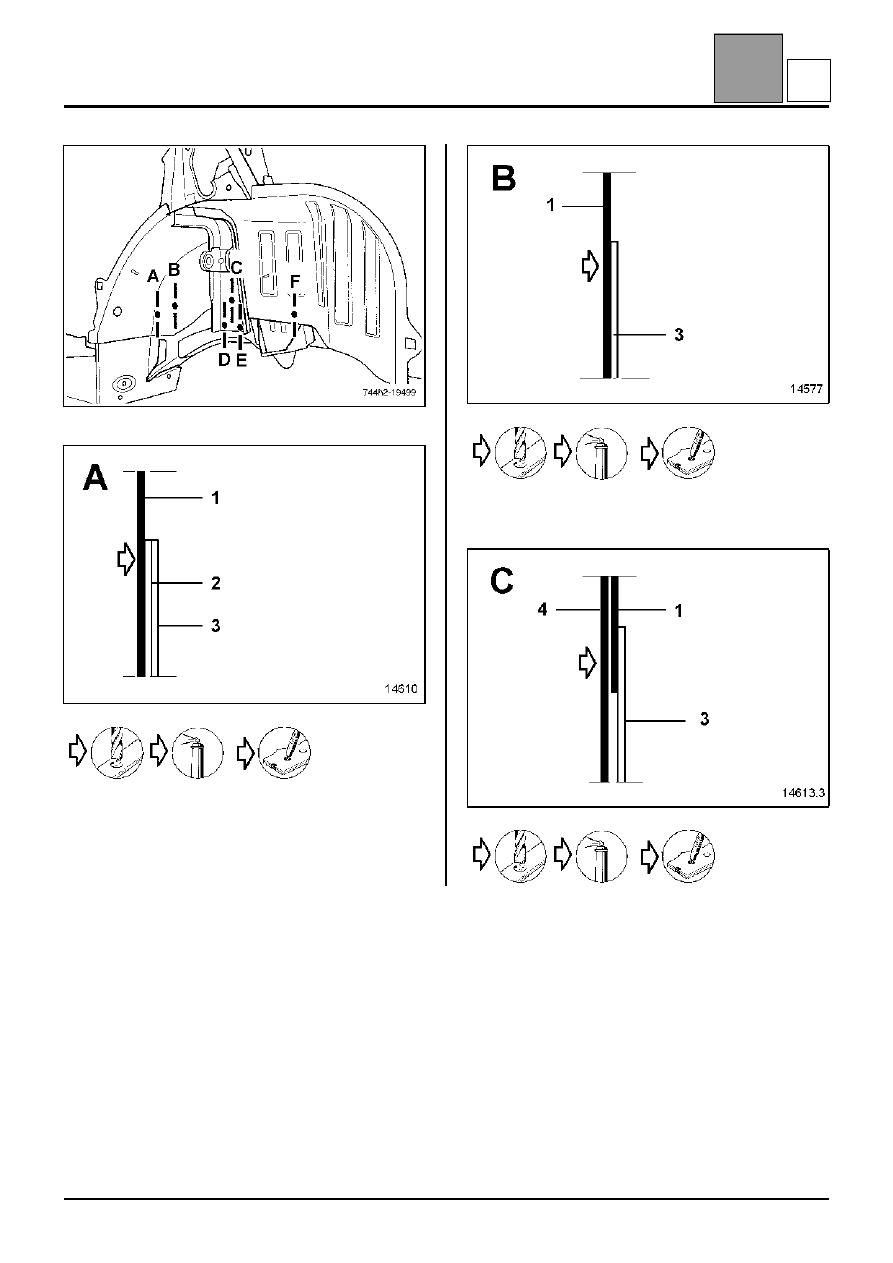

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Нижний удлинитель наружной колесной арки

44

Нижний удлинитель наружной колесной арки

Замена этой детали является операцией,
связанной с заменой наружной колесной арки
после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

2
3
4
5

Нижний удлинитель наружной колесной
арки
Наружная колесная арка
Усилитель панели порога
Накладка панели порога
Узел крепления балки задней подвески

1,2
0,8
1,2
1,5
1,2

44-25

I

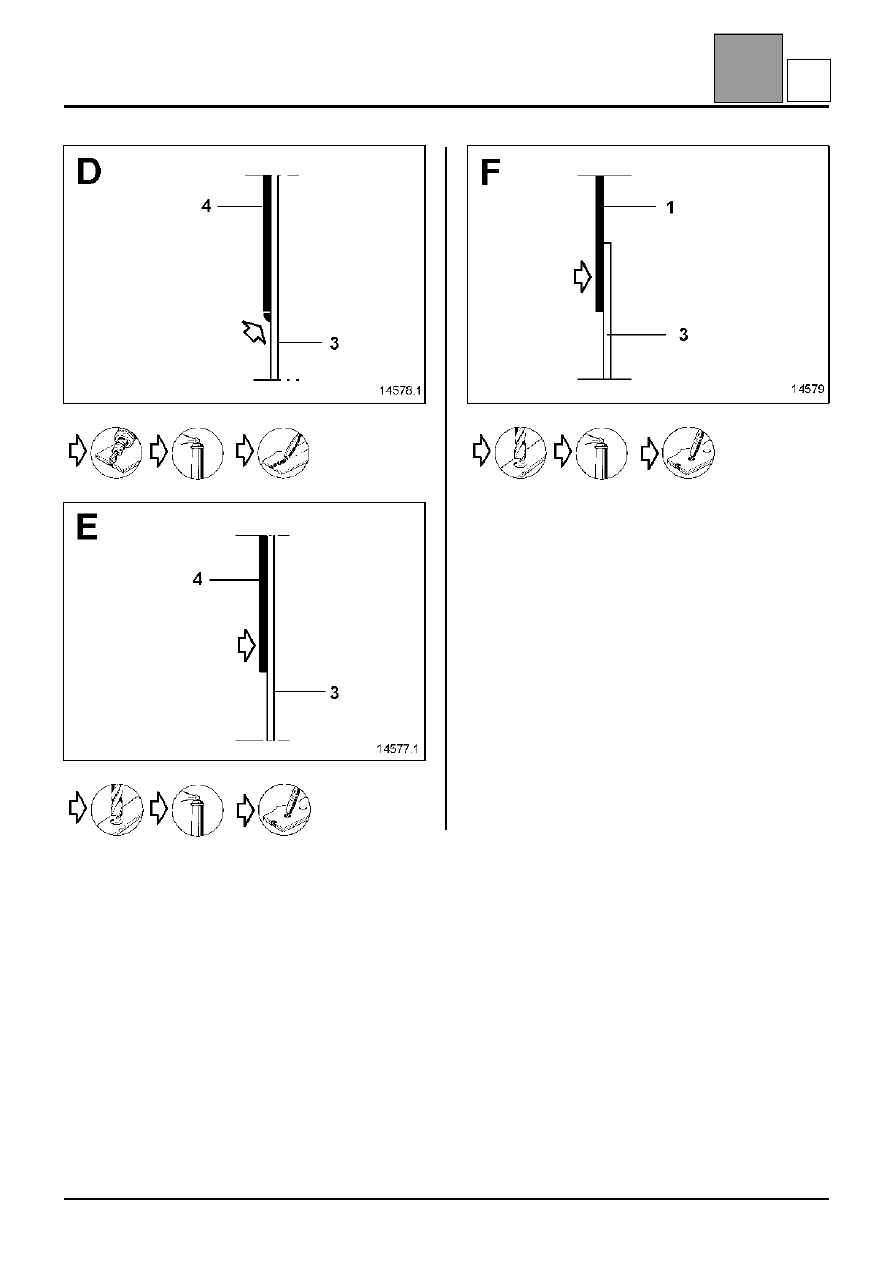

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Нижний удлинитель наружной колесной арки

44

44-26

X2

I
