Renault Laguna II. Руководство - часть 308

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Нижний усилитель боковины

44

44-19

X4

X2

E

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

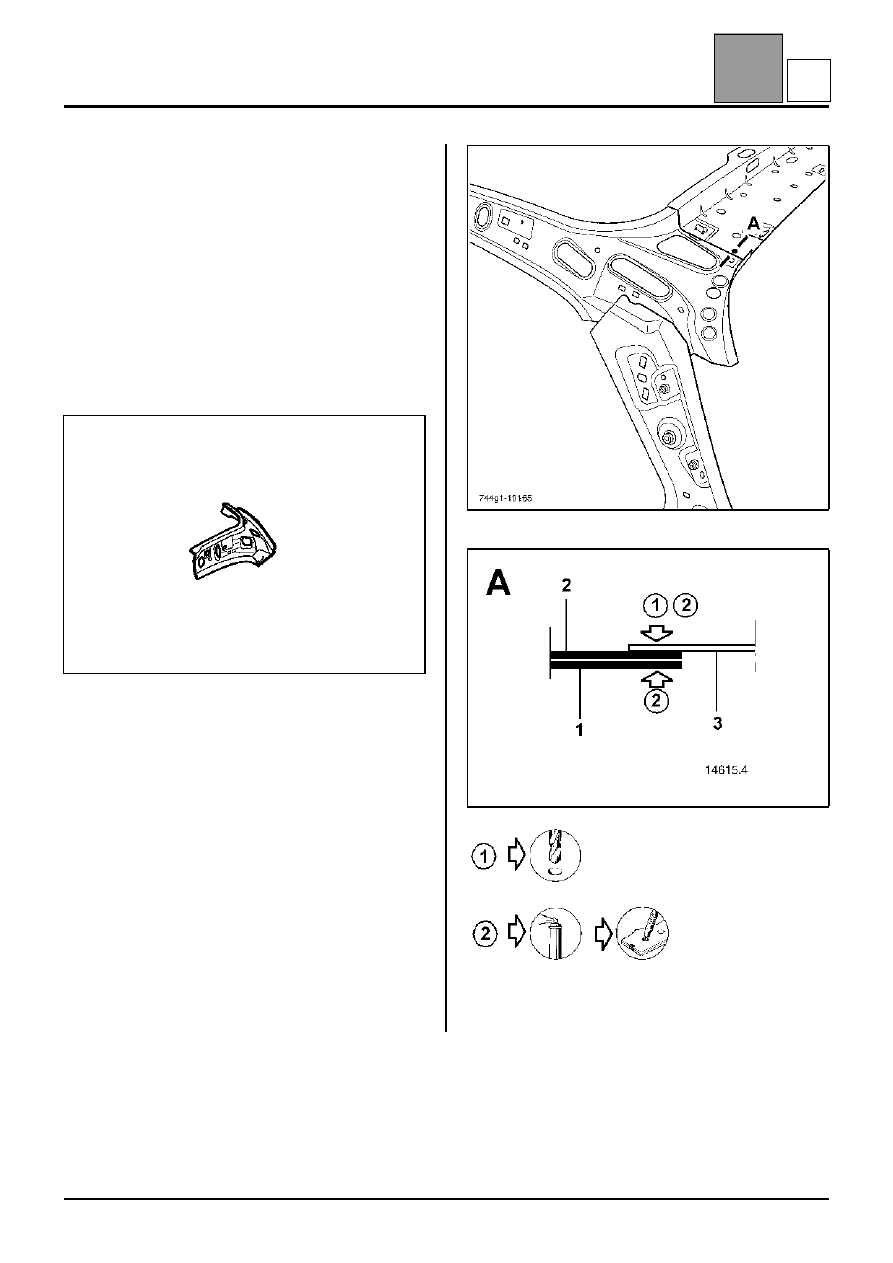

Усилитель задней стойки кузова

44

Усилитель задней стойки кузова

Замена этой детали является дополнительной
операцией при замене наружной колесной арки и
нижнего усилителя боковины после бокового
удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

∅ 10 мм

X2

1
2
3

Усилитель задней стойки кузова
Задняя поперечина крыши
Верхний усилитель боковины

1,2
1
1,2

44-20

F

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

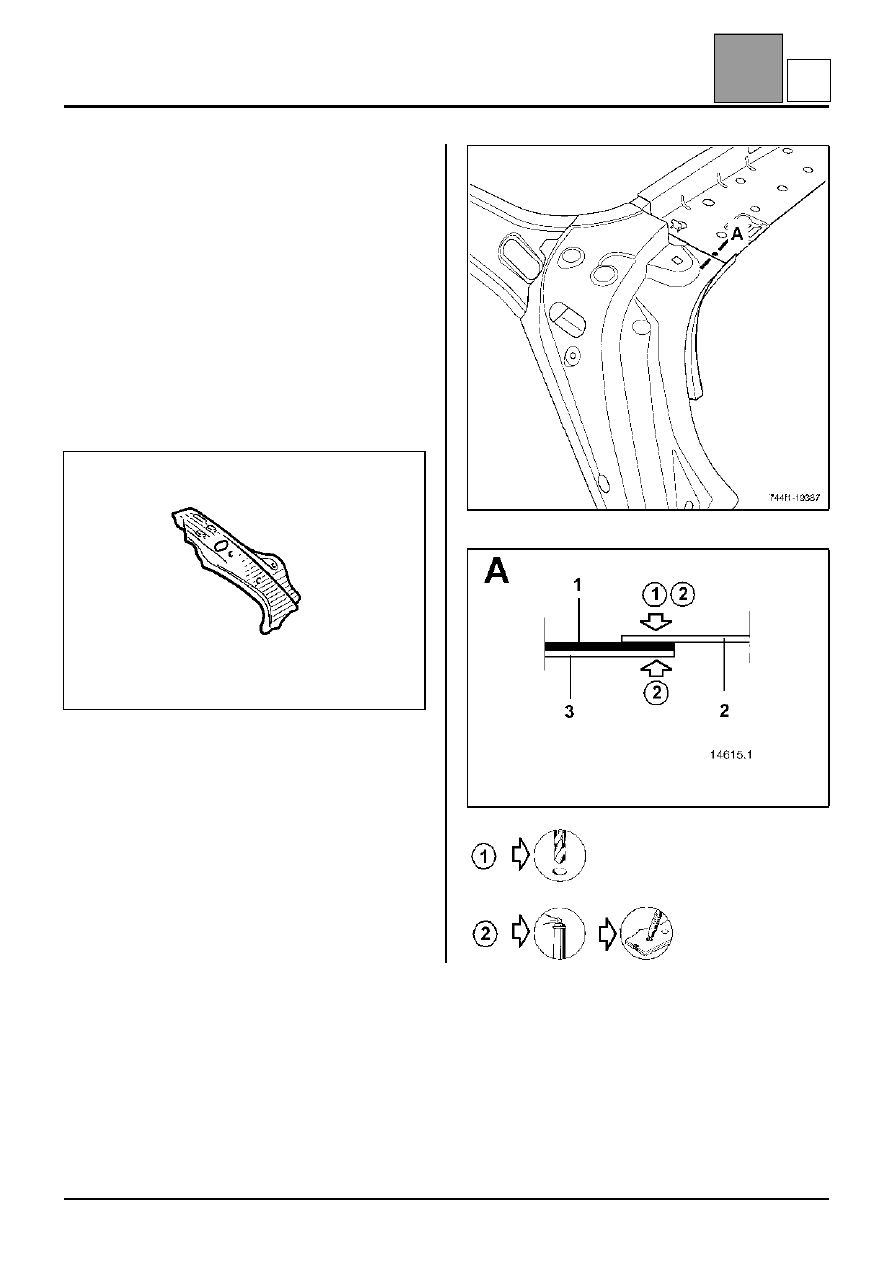

Верхний усилитель боковины

44

Верхний усилитель боковины

Замена этой детали является дополнительной
операцией при замене усилителя боковины после
заднего бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

∅ 10 мм

X2

ПРИМЕЧАНИЕ: обе точки сварки
электрозаклепками выполняются после установки
усилителя задней стойки кузова.

1
2
3

Верхний усилитель боковины
Усилитель задней стойки кузова
Задняя поперечина крыши

1,2
1,2
1

44-21

G

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя колесная арка

44

Внутренняя колесная арка

Замена этой детали является дополнительной
операцией при замене наружной колесной арки и
нижнего усилителя боковины после заднего
бокового удара.

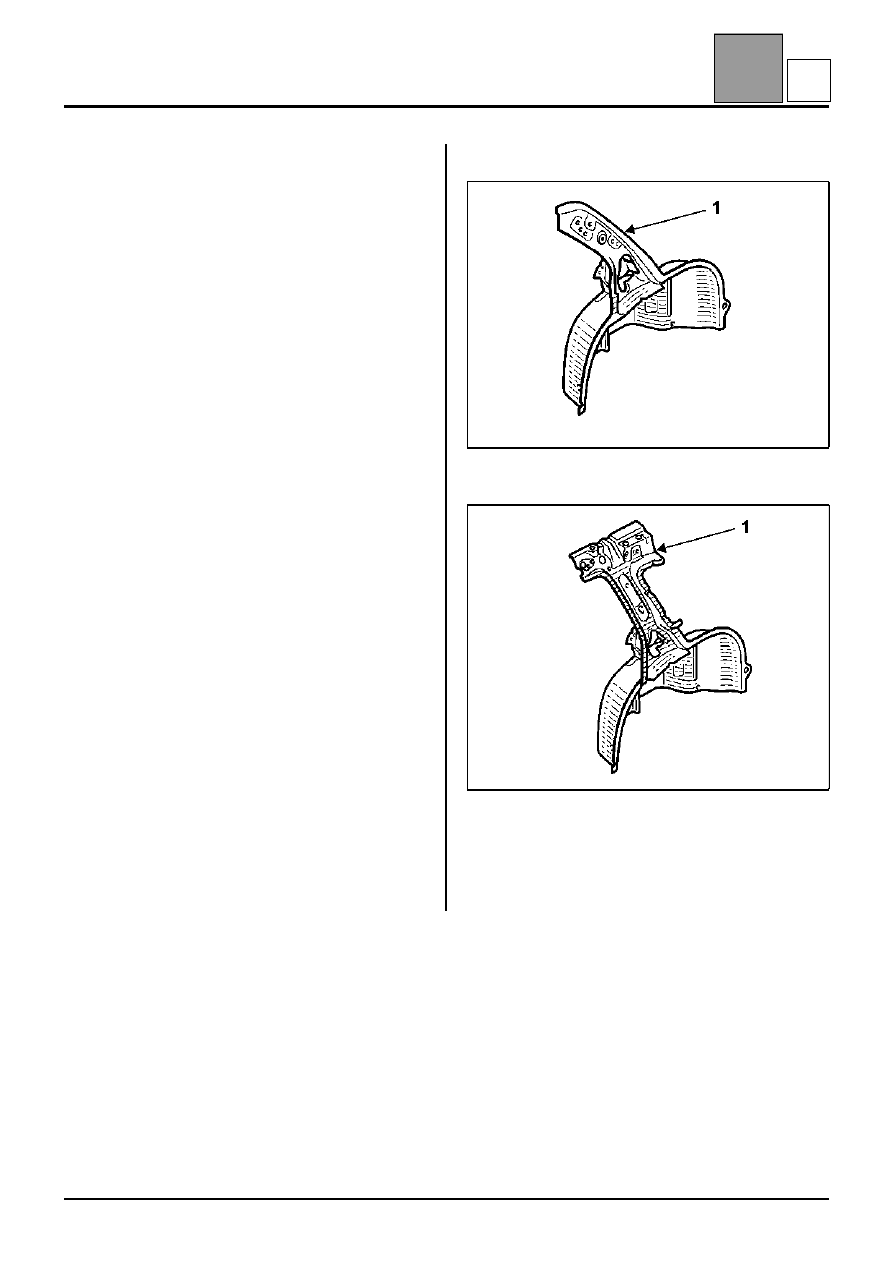

Данная операция может осуществляться двумя
способами (см. методику ниже):
– полностью,
– частично (без снятия усилителя боковины 1): в

этом случае необходимо отсоединить усилитель
от колесной арки, которая поставляется со
склада запасных частей.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Деталь кузова типа универсал имеет особенности,
но методика установки та же.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителем крепления спинки сиденья,
– усилителем задней стойки кузова,
– гайкой крепления ремня безопасности,
– усилителем крепления амортизатора,
– вилкой крепления амортизатора,
– кронштейном топливопровода (с правой

стороны),

– усилителем задней стойки (модификация с

кузовом типа универсал),

– крепежной скобой с резьбой (модификация с

кузовом типа универсал),

– приварной гайкой,
– зачеканенными гайками.

КУЗОВ ТИПА ХЭТЧБЕК

КУЗОВ ТИПА УНИВЕРСАЛ

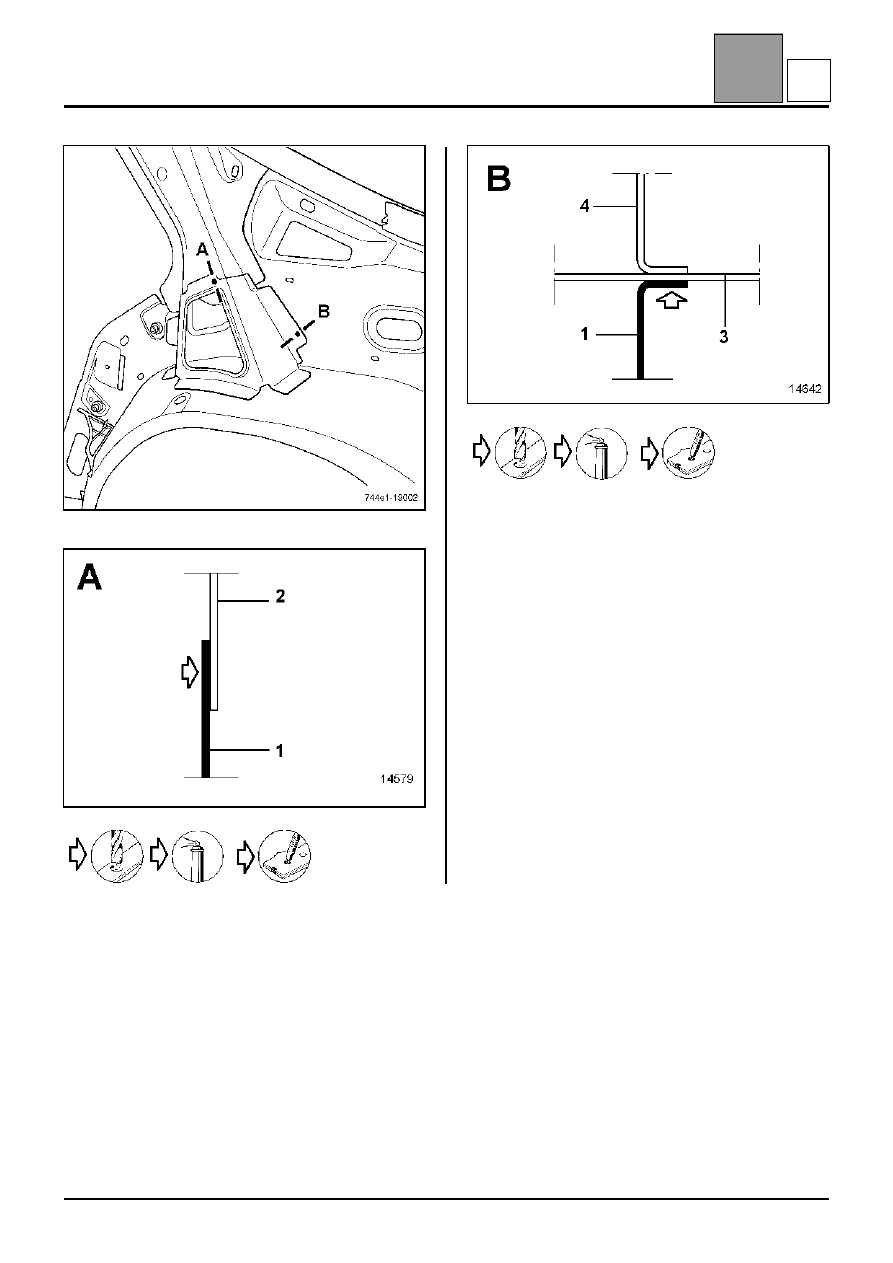

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2
3
4

Внутренняя колесная арка
Узел крепления балки задней подвески
Задний лонжерон
Усилитель крепления амортизатора

0,8
2
1,8
1,8

44-22

H
