ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

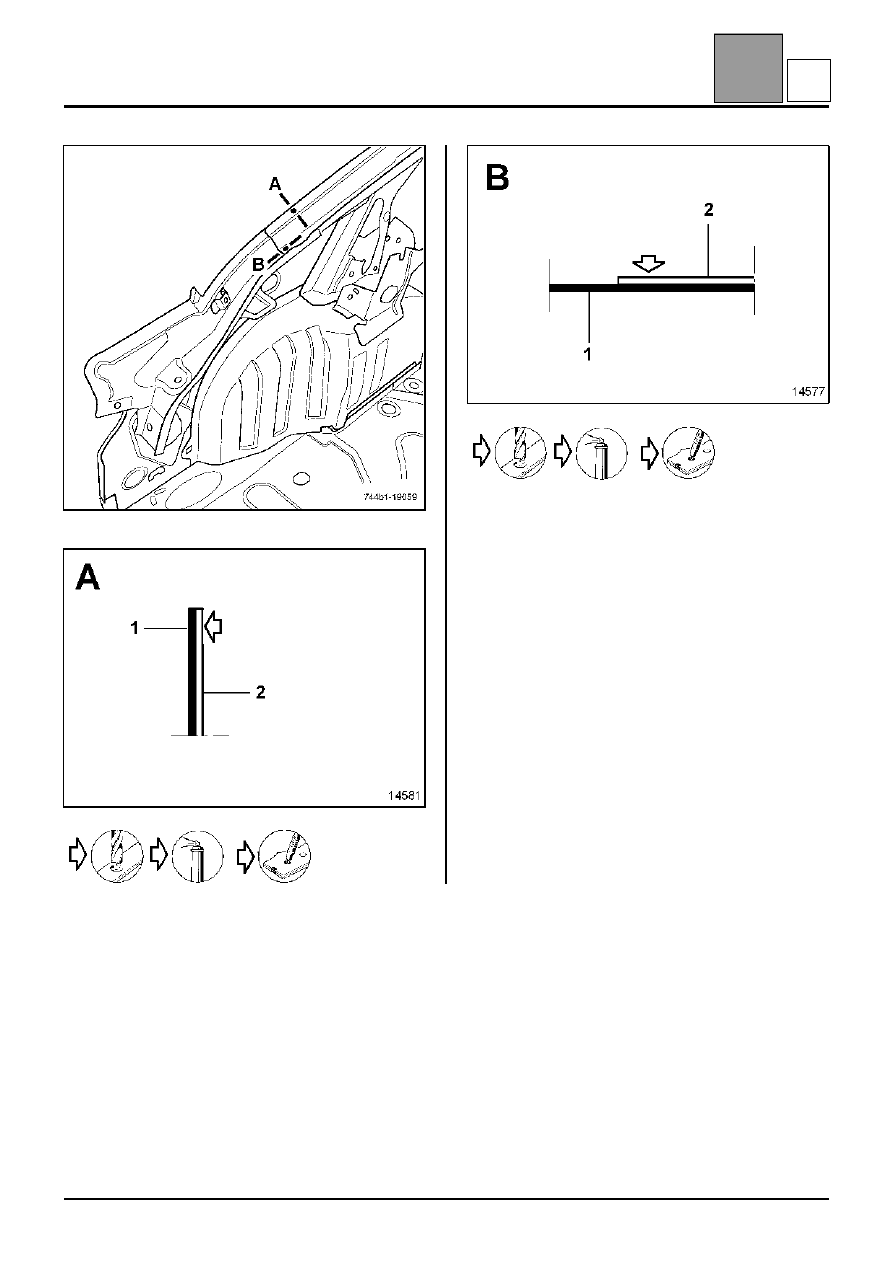

Нижний боковой желоб панели крыла

44

44-11

X2

X2

B

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхний боковой желоб панели крыла

44

Верхний боковой желоб панели крыла

Замена этой детали является дополнительной
операцией при замене панели крыла после
бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения о дополнительных деталях приводятся в
соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– соединительным элементом шаровой головки,
– шаровой головкой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2

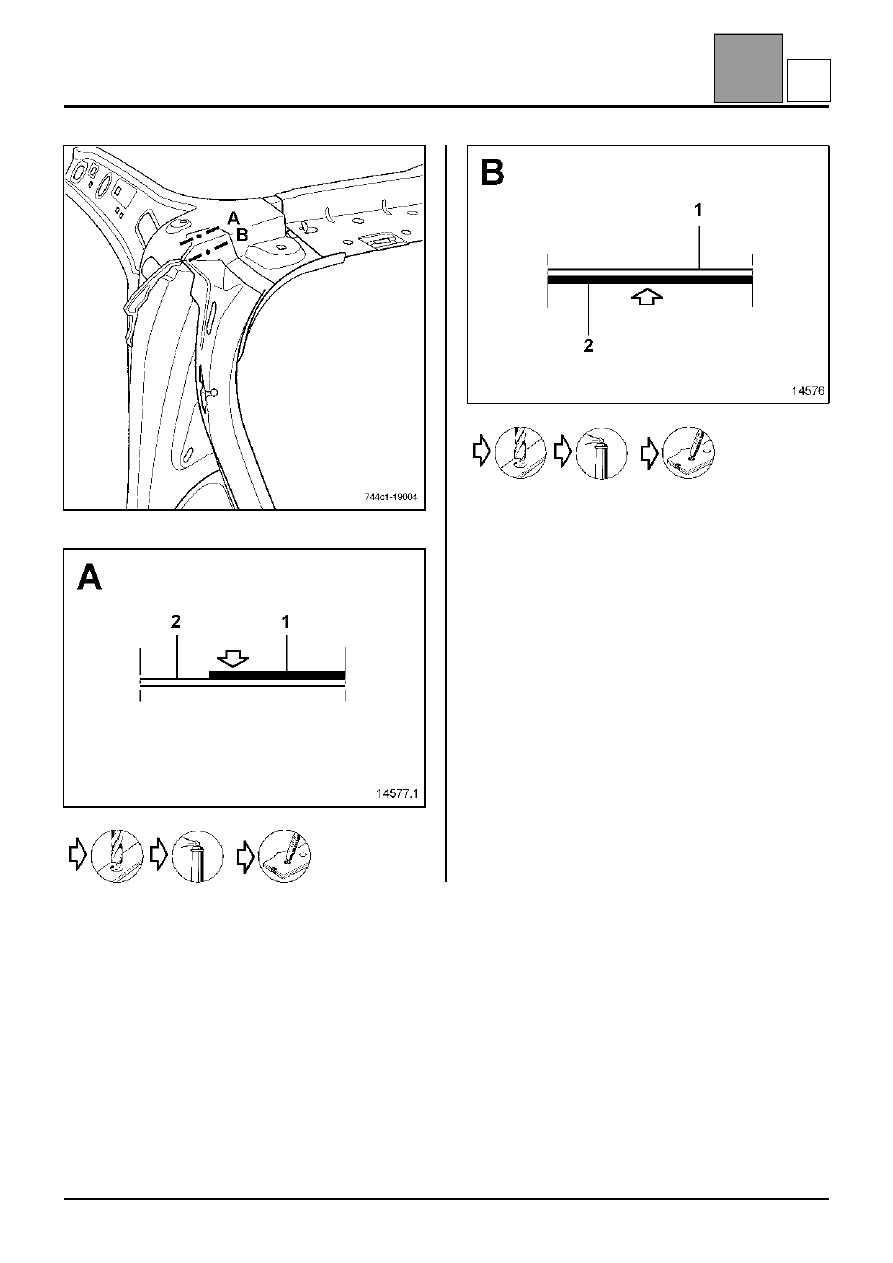

Верхний боковой желоб панели крыла
Усилитель боковины

1
1,2

44-12

C

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхний боковой желоб панели крыла

44

44-13

C

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Наружная колесная арка

44

Наружная колесная арка

Замена этой детали является дополнительной
операцией при замене панели крыла и усилителя
задней стойки кузова после бокового удара.

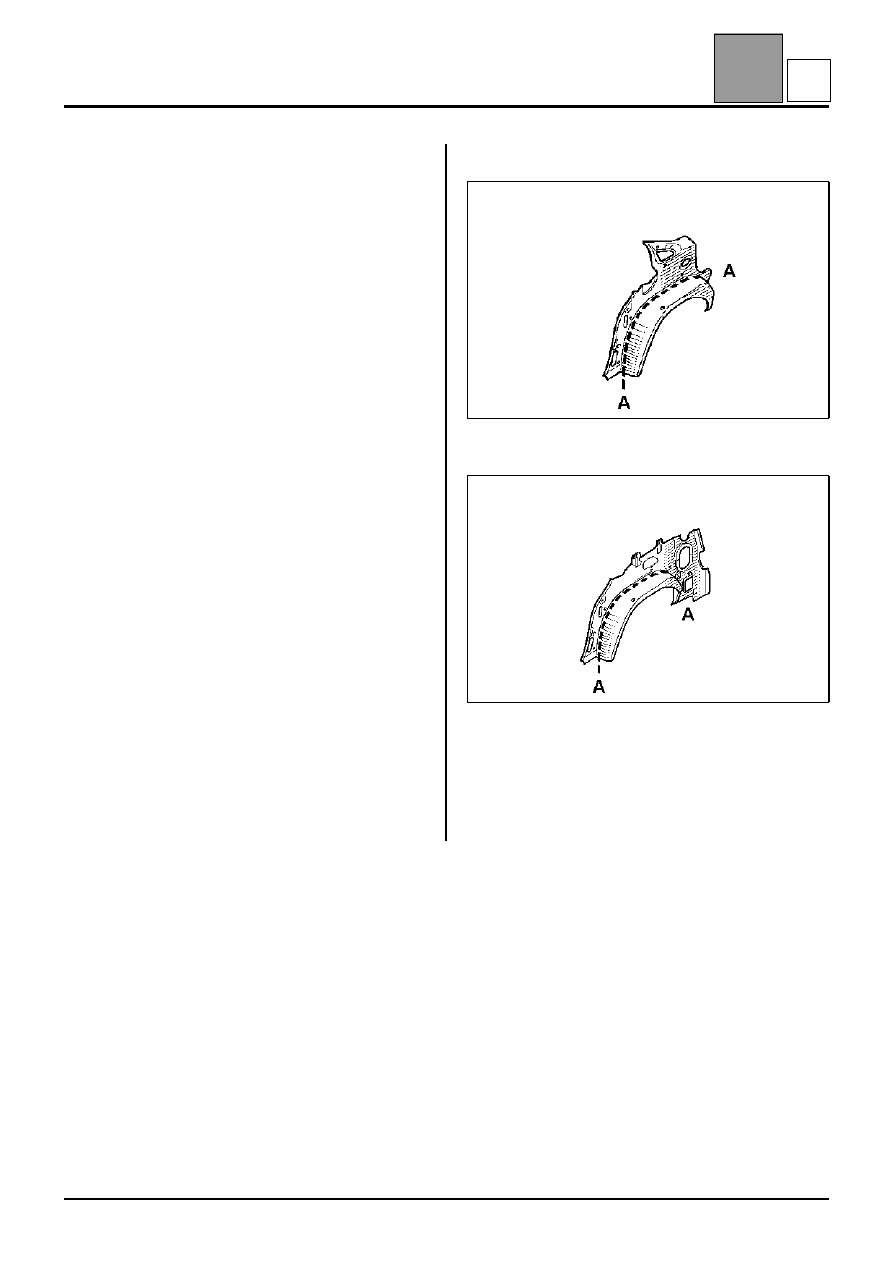

Данная операция может осуществляться двумя
способами (см. методику ниже):
– полностью,
– частично (по разрезу A-A).

ПРИМЕЧАНИЕ: при частичной замене,
производимой накладкой листов друг на друга,
количество точек сварки электрозаклепками в
методике не уточняется.

Точки сварки должны отстоять друг от друга
приблизительно на 60 мм.

Деталь кузова типа универсал имеет особенности,
но методика ее установки та же.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– зачеканенной гайкой

КУЗОВ ТИПА СЕДАН

КУЗОВ ТИПА УНИВЕРСАЛ

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2
3
4
5

Наружная колесная арка
Нижний удлинитель колесной арки
Удлинитель внутренней колесной арки
Внутренняя колесная арка
Усилитель боковины

0,8
1,2
0,8
0,8
1,2

44-14

D
