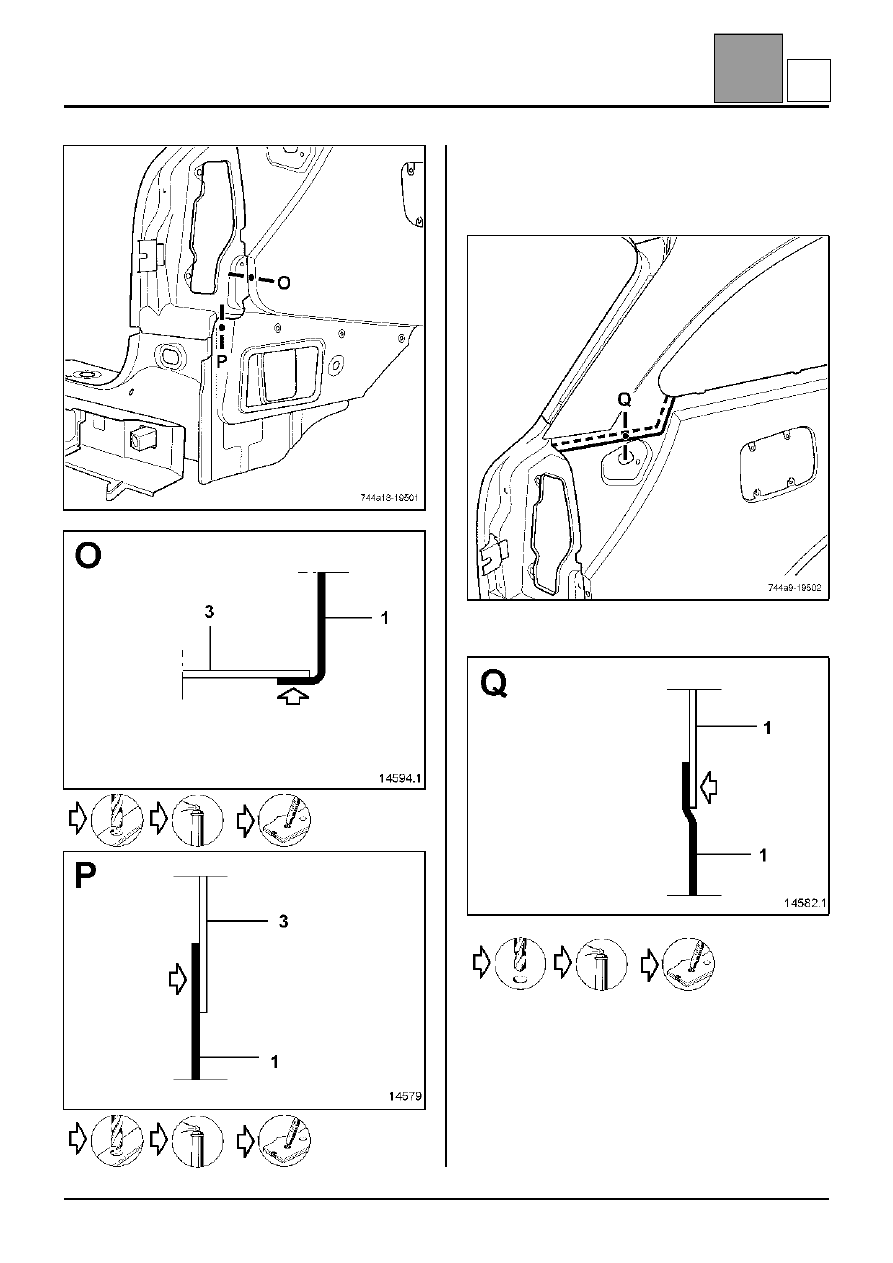

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44

44-7

X3

ПРИМЕЧАНИЕ: можно произвести частичную
замену при помощи точечной сварки на уровне
фонаря для того, чтобы сохранить верхнюю часть
панели крыла.

X5

A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44

44-8

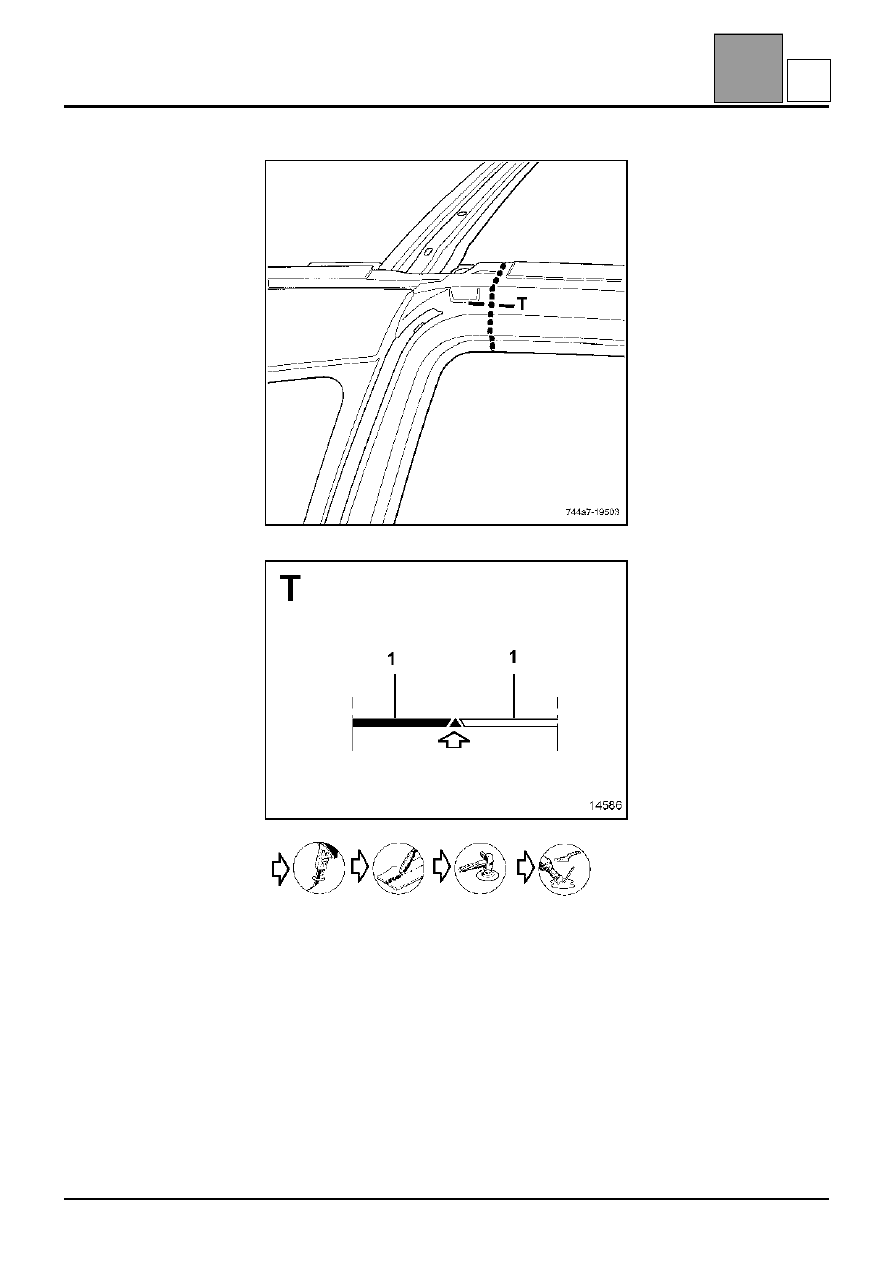

Полная замена

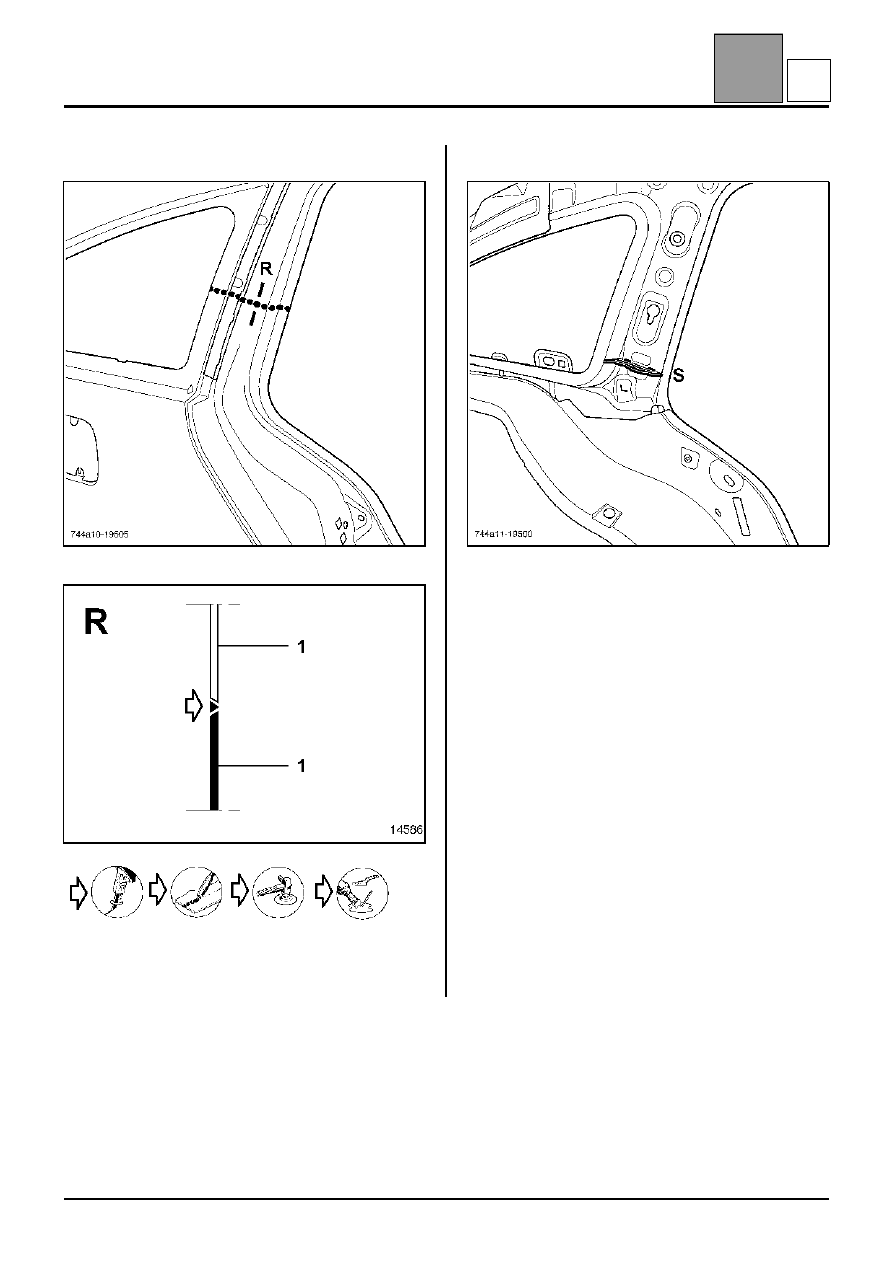

ВНИМАНИЕ: разрез не должен ни в коем случае
производиться на том же уровне, что и объемная
вставка (S).

НАПОМИНАНИЕ: необходимо заменить объемную
вставку (S) (методика, см. главу 43A).

A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44

44-9

A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Нижний боковой желоб панели крыла

44

Нижний боковой желоб панели крыла

Замена этой детали является дополнительной
операцией при замене панели крыла после
бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталях приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– кронштейном бокового упора
– зачеканенными гайками

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

44B

1

2

Нижний боковой желоб панели заднего
крыла
Верхний боковой желоб панели заднего
крыла

1

1

44-10

B
