ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Накладка нижней секции боковины кузова

43

43-36

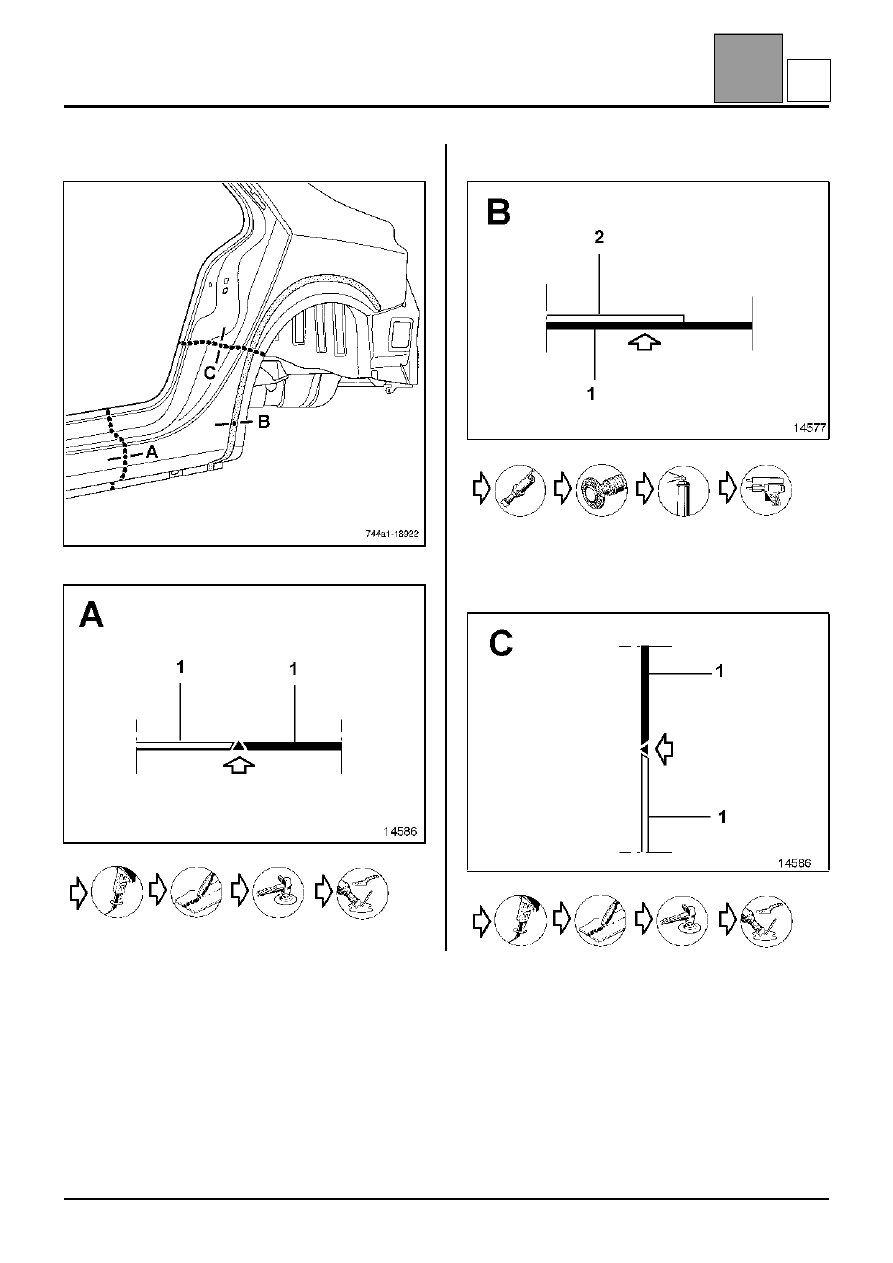

Частичная замена задней части

на автомобиле

на детали со склада

X3

K

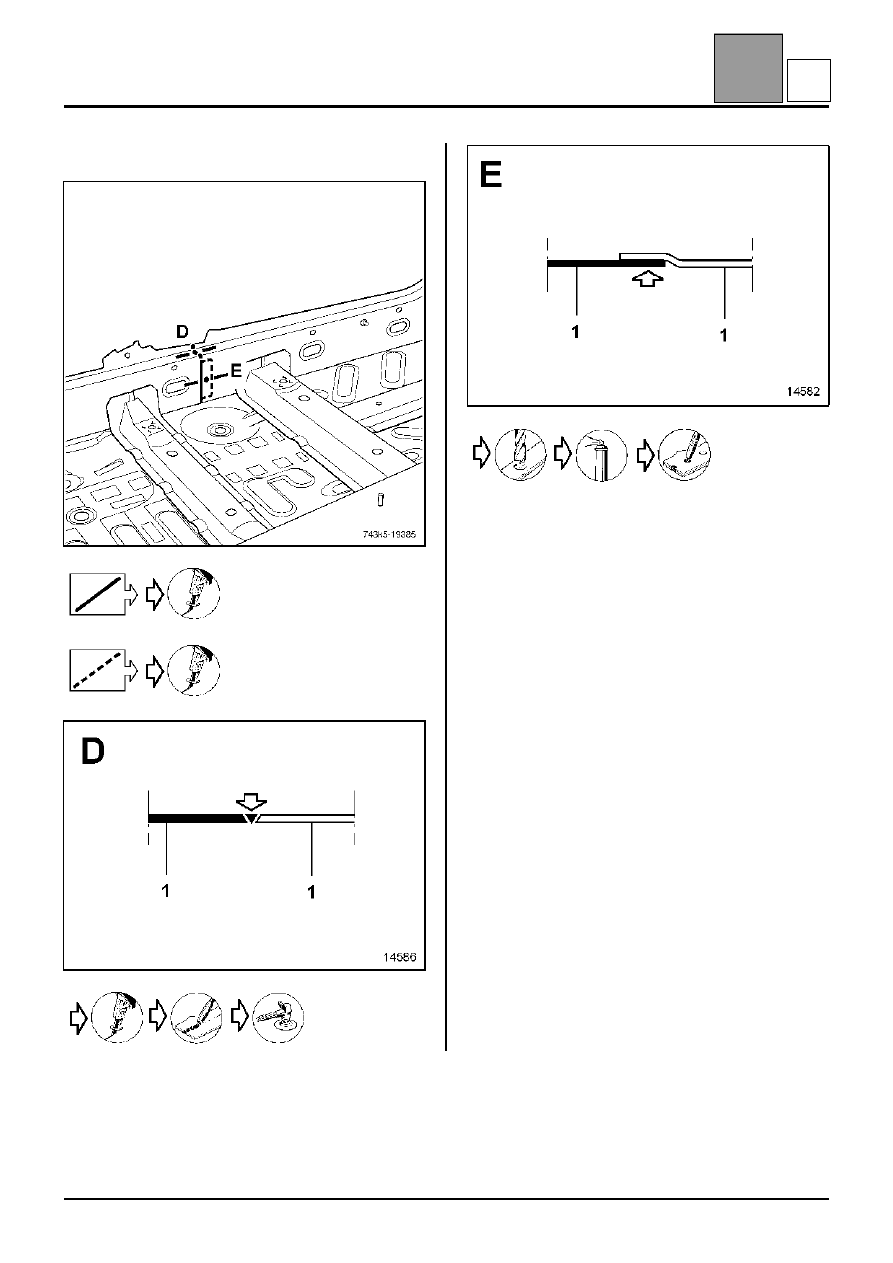

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Накладка нижней секции боковины кузова

43

43-37

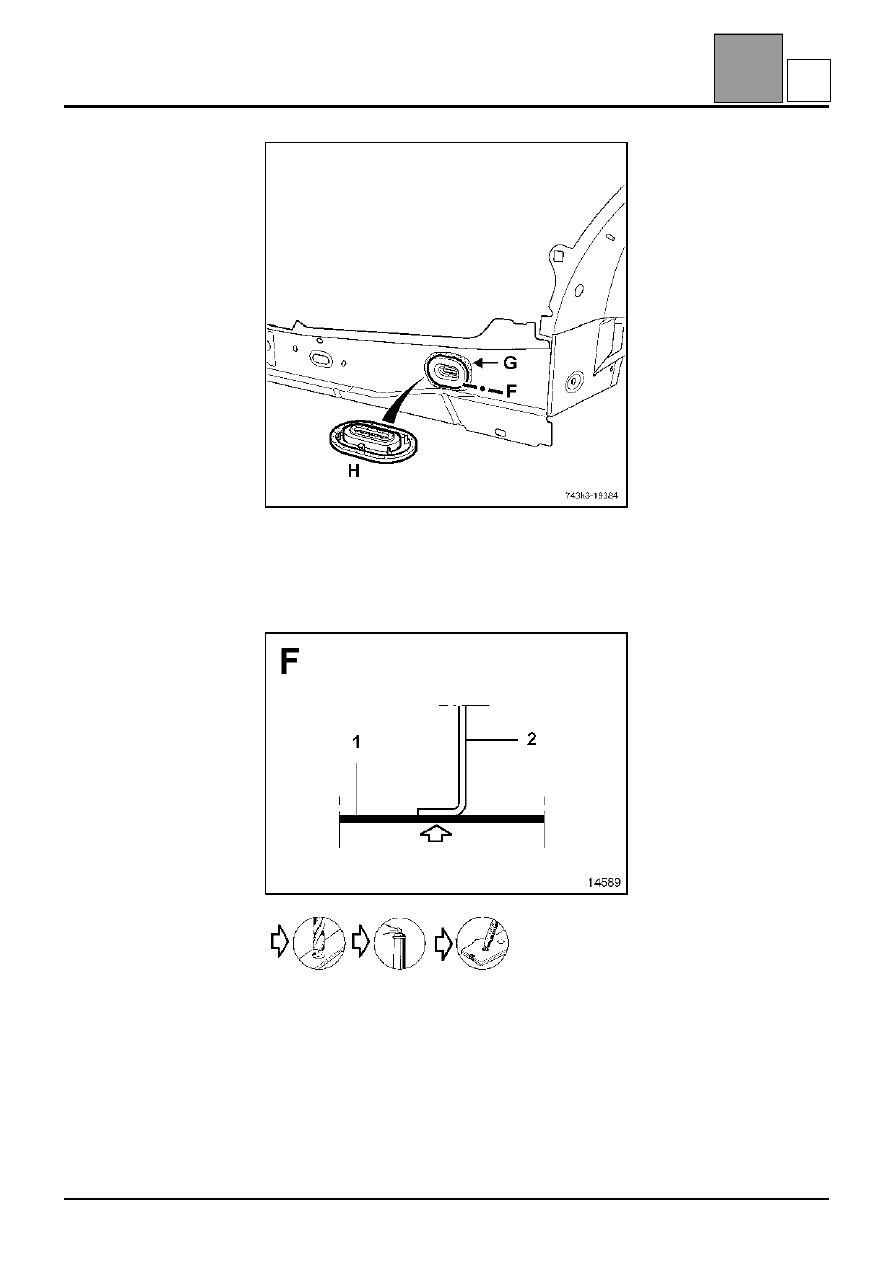

НАПОМИНАНИЕ: необходимо заменить объемную
вставку (H) (методика, см. главу 43A).
Обеспечьте правильное положение вставки и
наличие необходимого количества мастики (G).

X2

K

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44

44-1

144

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

Замена этой детали является основной операцией
при заднем боковом ударе.

Для осуществления этой операции необходимо
дополнительно заказать:
– нижнюю и верхнюю объемные вставки,
– внутреннюю накладку оконного проема двери (5).

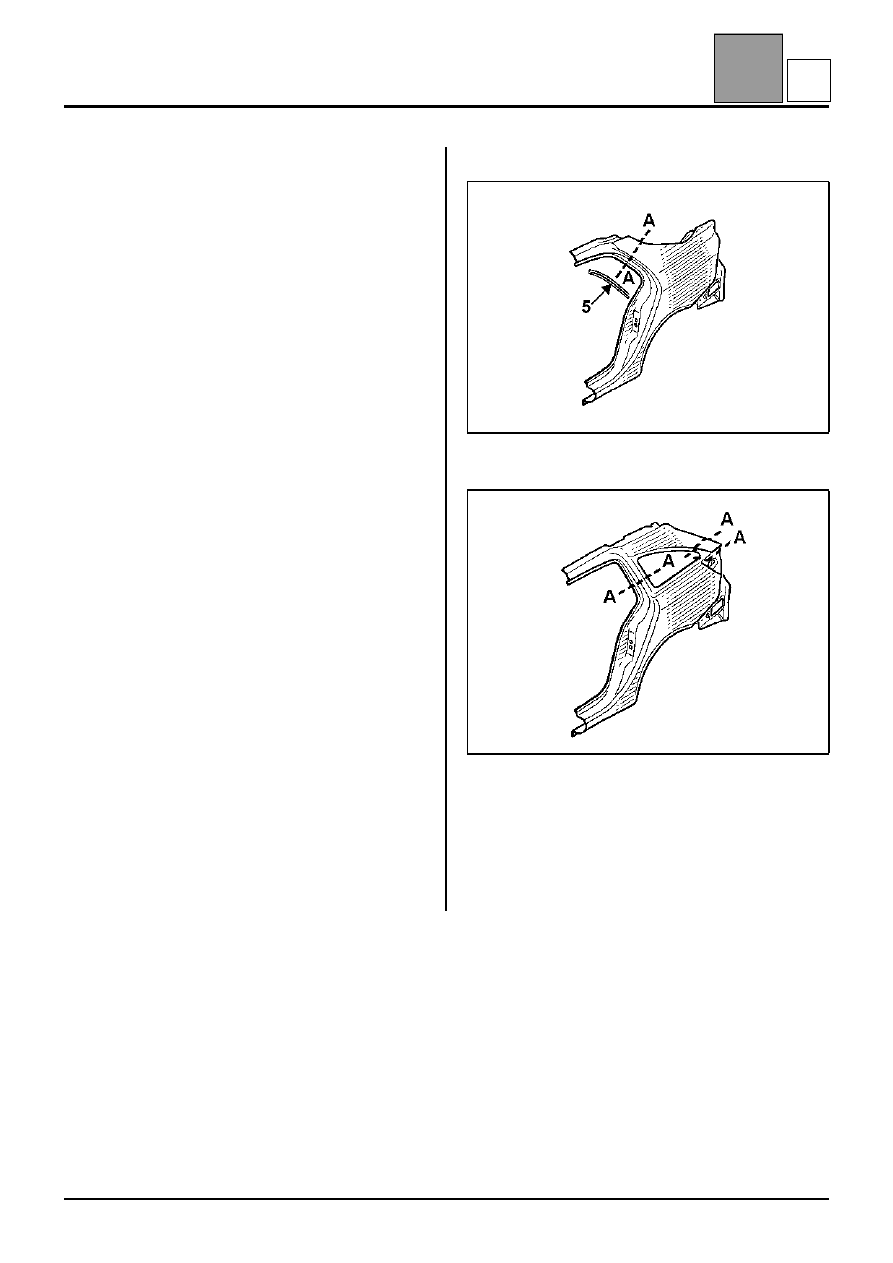

Данная операция может осуществляться двумя
способами (см. методику ниже):
– полностью,
– частично (по разрезу A-A).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

НАПОМИНАНИЕ
Структурный клей типа MC 514 (складской номер
77 01 406 775) должен быть использован для
склеивания поверхностей.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителем фиксатора замка,
– демпфером,
– деформируемой пластиной.

КУЗОВ ТИПА ХЭТЧБЕК

КУЗОВ ТИПА УНИВЕРСАЛ

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

44А

44AK

1
2
3
4

5

Панель крыла
Наружная колесная арка
Панель крепления фонарей
Внутренняя накладка оконного проема
задней двери
Крыша

1
0,8
0,8

1
0,8

A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44

44-2

КУЗОВ ТИПА ХЭТЧБЕК

Частичный нижний вырез

18922

14586

14593

A
