ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя панель

44

44-31

ОСОБЕННОСТИ ПРОВЕДЕНИЯ ОПЕРАЦИИ

Дополнительно к панели заднего крыла

X2

K

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления фонарей

44

Панель крепления фонарей

Замена этой детали является дополнительной
операцией при замене панели заднего крыла или
юбки после заднего бокового удара.

Для модификации с кузовом типа универсал
данная операция может осуществляться двумя
способами:
– полностью,
– частично (без снятия желоба 1): в этом случае

необходимо отсоединить желоб от панели
крепления фонарей, которая поставляется со
склада запасных частей.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

КУЗОВ ТИПА ХЭТЧБЕК

Деталь, поставляемая отдельно

КУЗОВ ТИПА УНИВЕРСАЛ

Деталь в сборе с:
– соединительным элементом шаровой головки
– желобом
– элементом крепления фонаря
– приварной гайкой

КУЗОВ ТИПА ХЭТЧБЕК

КУЗОВ ТИПА УНИВЕРСАЛ

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
2
3
4
5

Панель крепления фонарей
Юбка
Удлинитель внутренней колесной арки
Усилитель панели крепления фонарей
Панель заднего крыла

0,8
1,2
0,8
0,8
1

44-32

L

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления фонарей

44

44-33

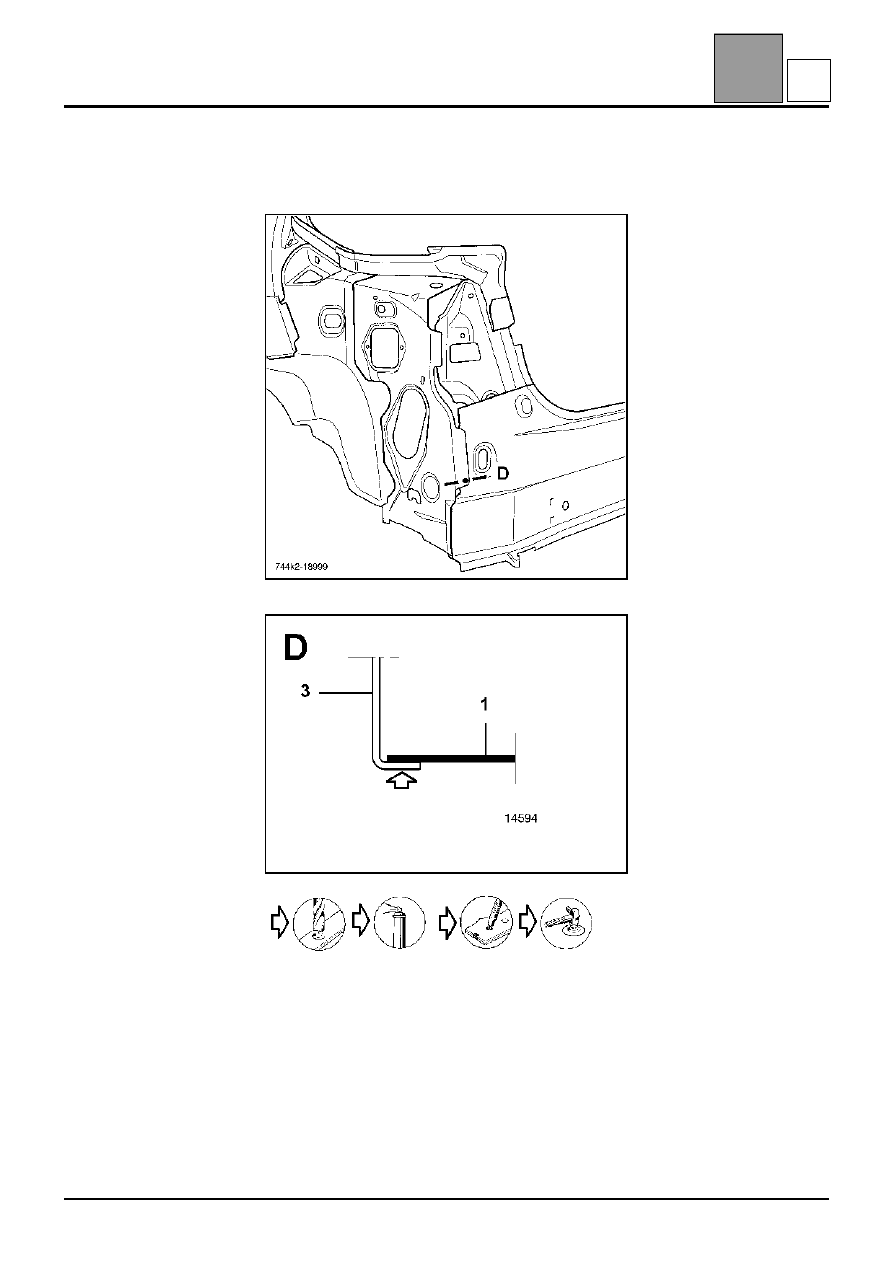

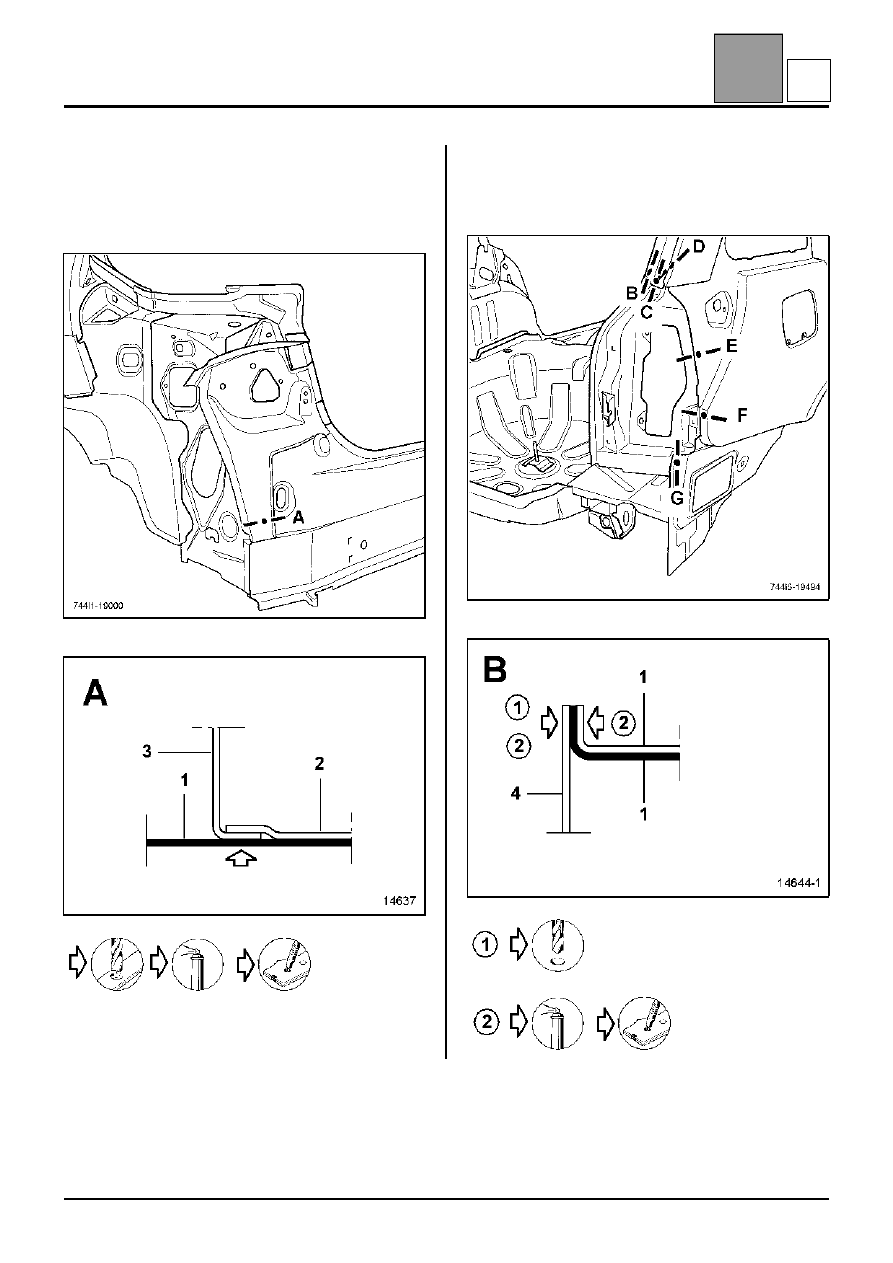

МОДИФИКАЦИЯ С КУЗОВОМ ТИПА ХЭТЧБЕК

Полная замена

Дополнительно к панели крыла

X2

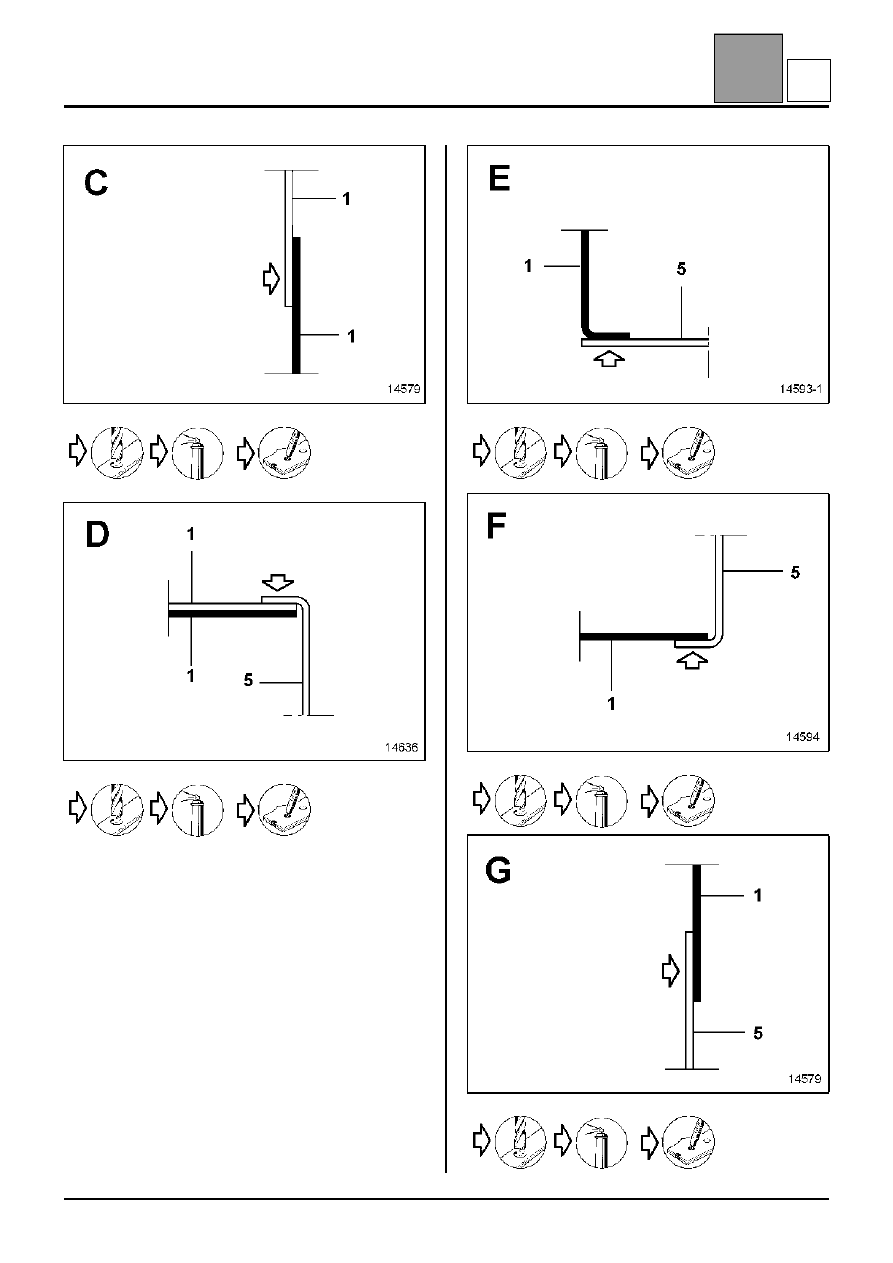

МОДИФИКАЦИЯ С КУЗОВОМ ТИПА УНИВЕРСАЛ

Частичная замена без снятия панели крыла

∅ 8

X2

L

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления фонарей

44

44-34

X3

X4

X3
