Renault Laguna II. Руководство - часть 289
ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Брызговик
42
Брызговик
Замена этой детали является дополнительной
операцией при замене усилителя брызговика
после бокового удара или передней стойки после
бокового переднего удара.
Данная операция может осуществляться двумя
способами (см. методику ниже):

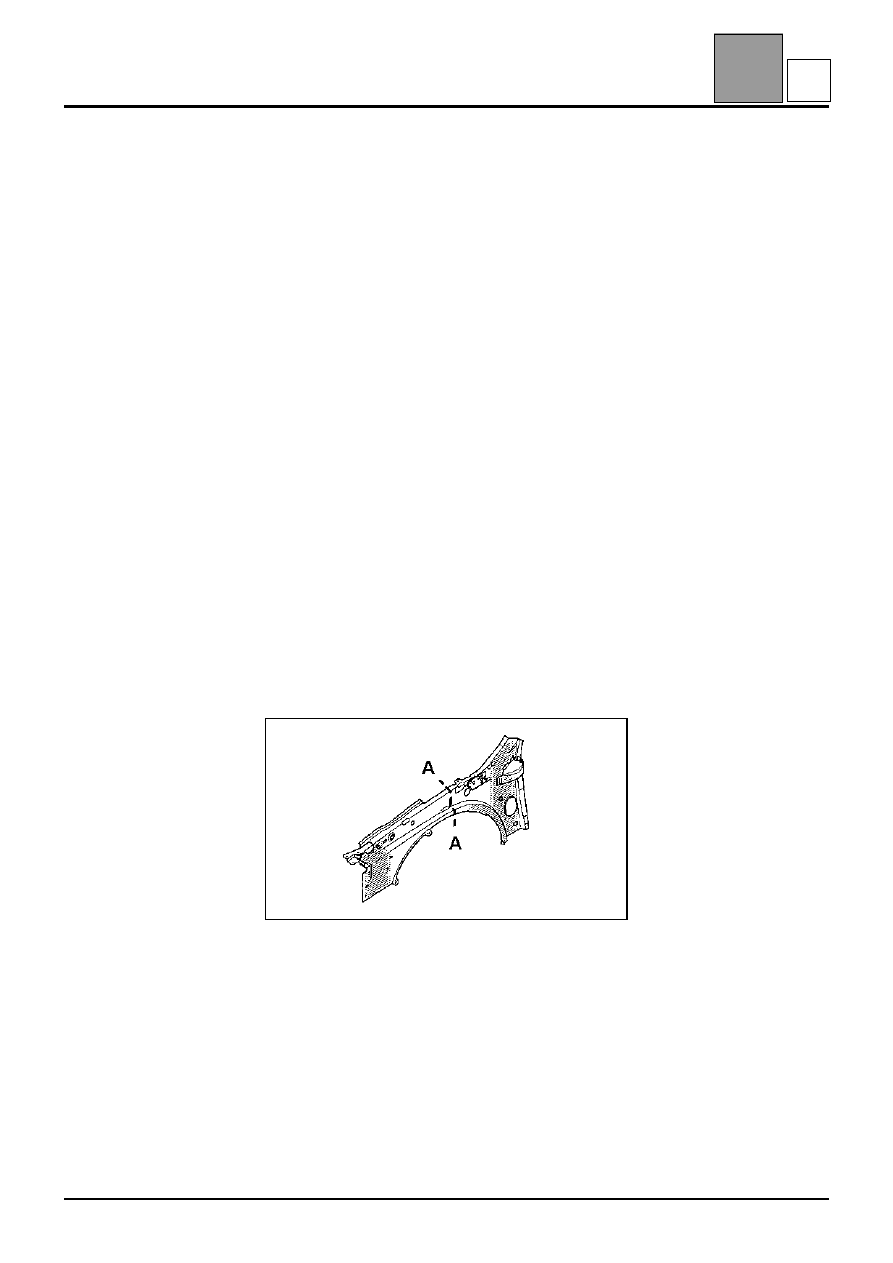

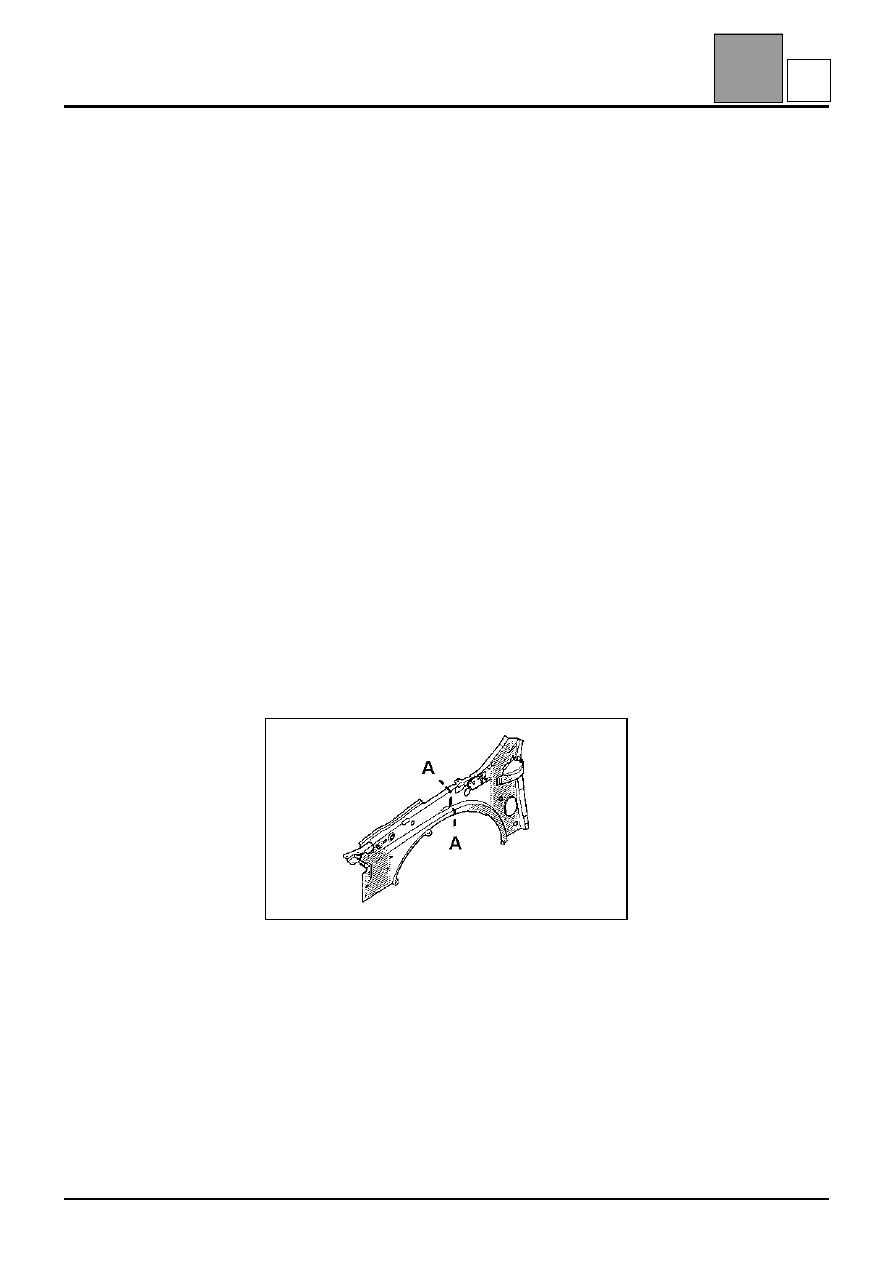

– Частично (по сечению A-A),
– Полностью.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
Приварной гайкой
Приварной гайкой
Усилителем шарнирного соединения капота
Накладкой усилителя стойки
Усилителем передней стойки
Элементом крепления крыла
Кронштейном поперечины
Усилителем крепления передней поперечины
Зачеканенными гайками
Резьбовой пластиной

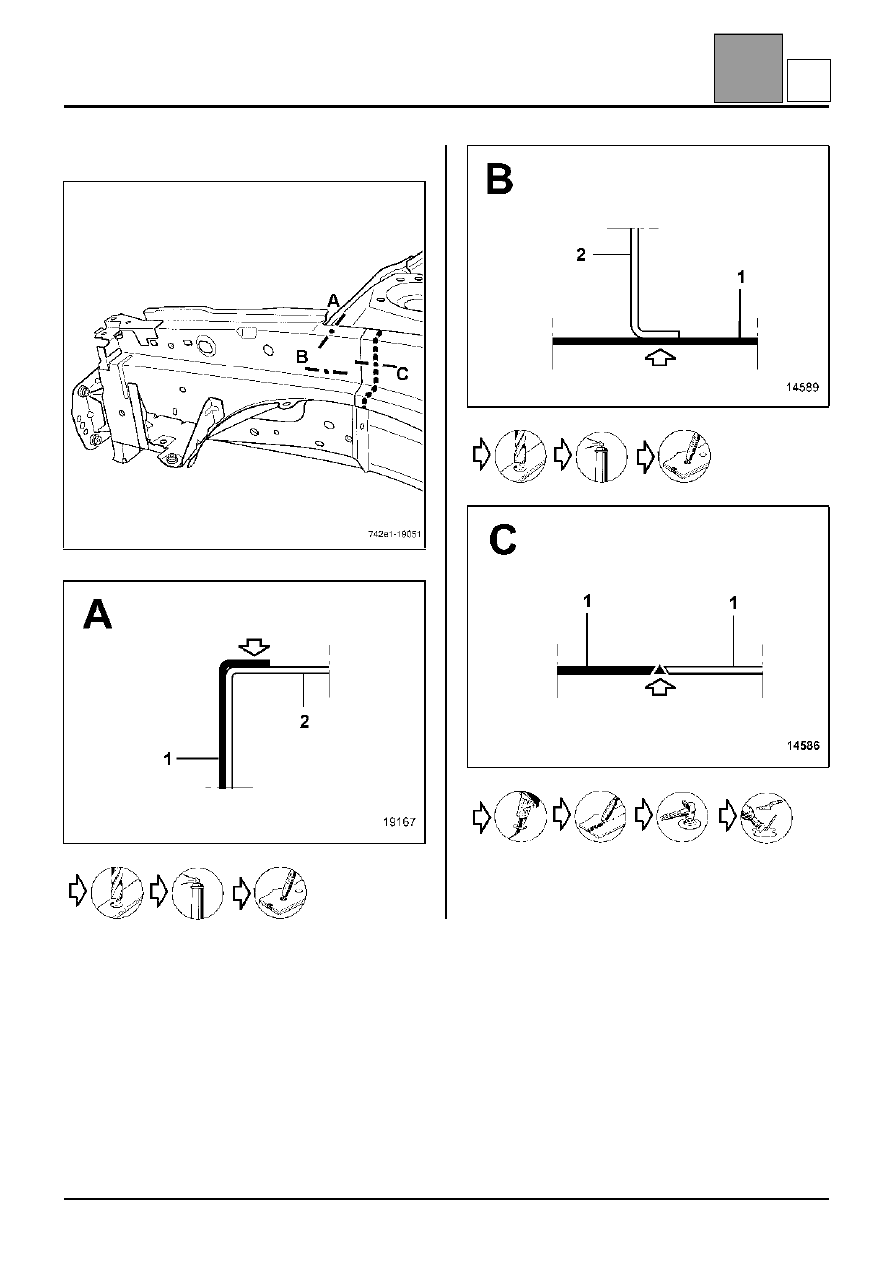

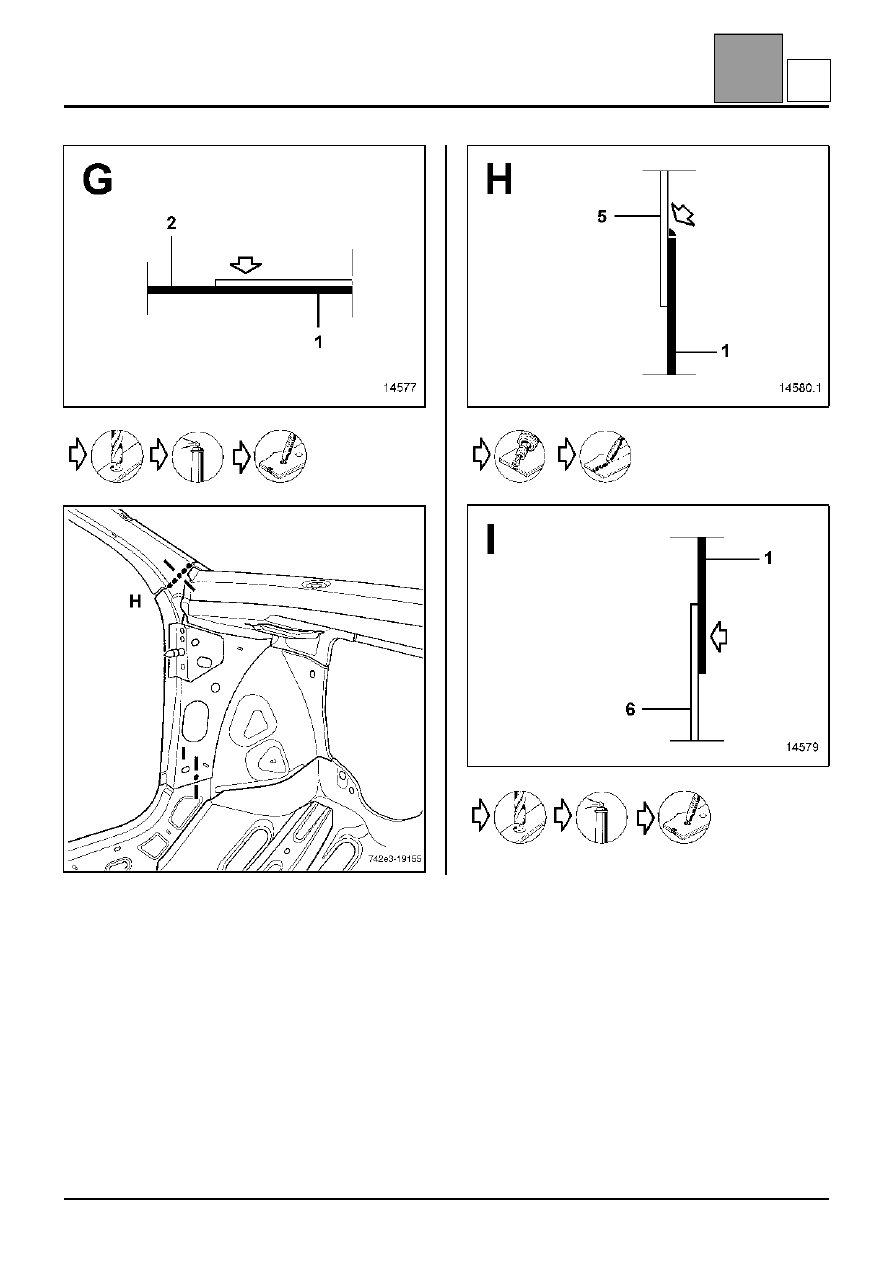

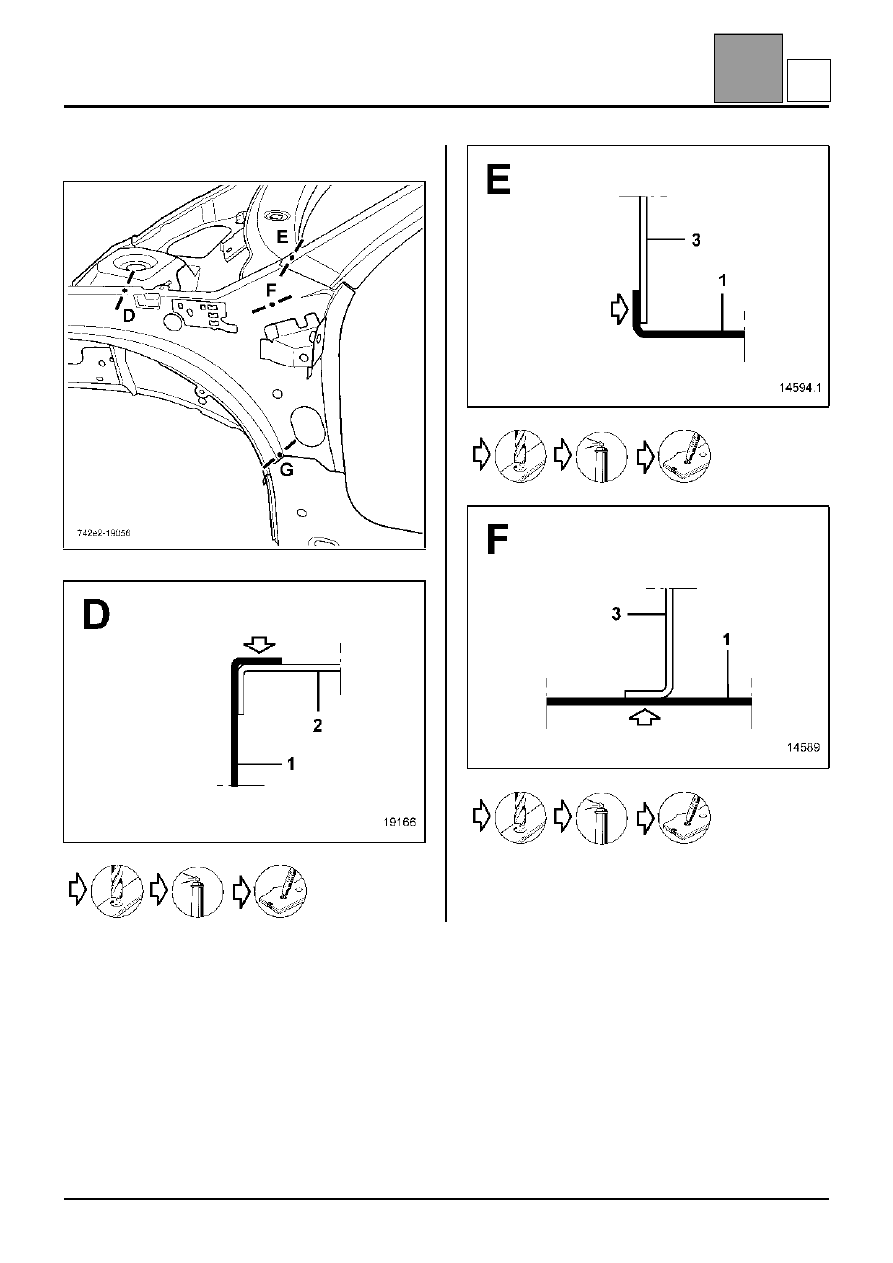

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1 Брызговик
2 Чашка брызговика
3 Нижняя поперечина проема
ветрового стекла
4 Задняя часть колесной арки
5 Внутренняя панель стойки
рамы ветрового стекла
6 Накладка панели порога
1,2/2
0,7/1,2
0,8
1
1,5
1,5
42-8
E
