ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Кронштейн бокового крепления бампера

42

Кронштейн бокового крепления бампера

Замена этой детали является основной операцией
при переднем боковом ударе.

Замена данной детали не имеет особенностей: все
соединения могут быть выполнены так же, как и
первоначальные.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Зачеканенными гайками

42-4

C

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхний усилитель брызговика

42

Верхний усилитель брызговика

Замена этой детали является дополнительной
операцией при замене крайней передней
поперечины после переднего удара.

Данная операция может осуществляться двумя
способами (см. методику ниже):

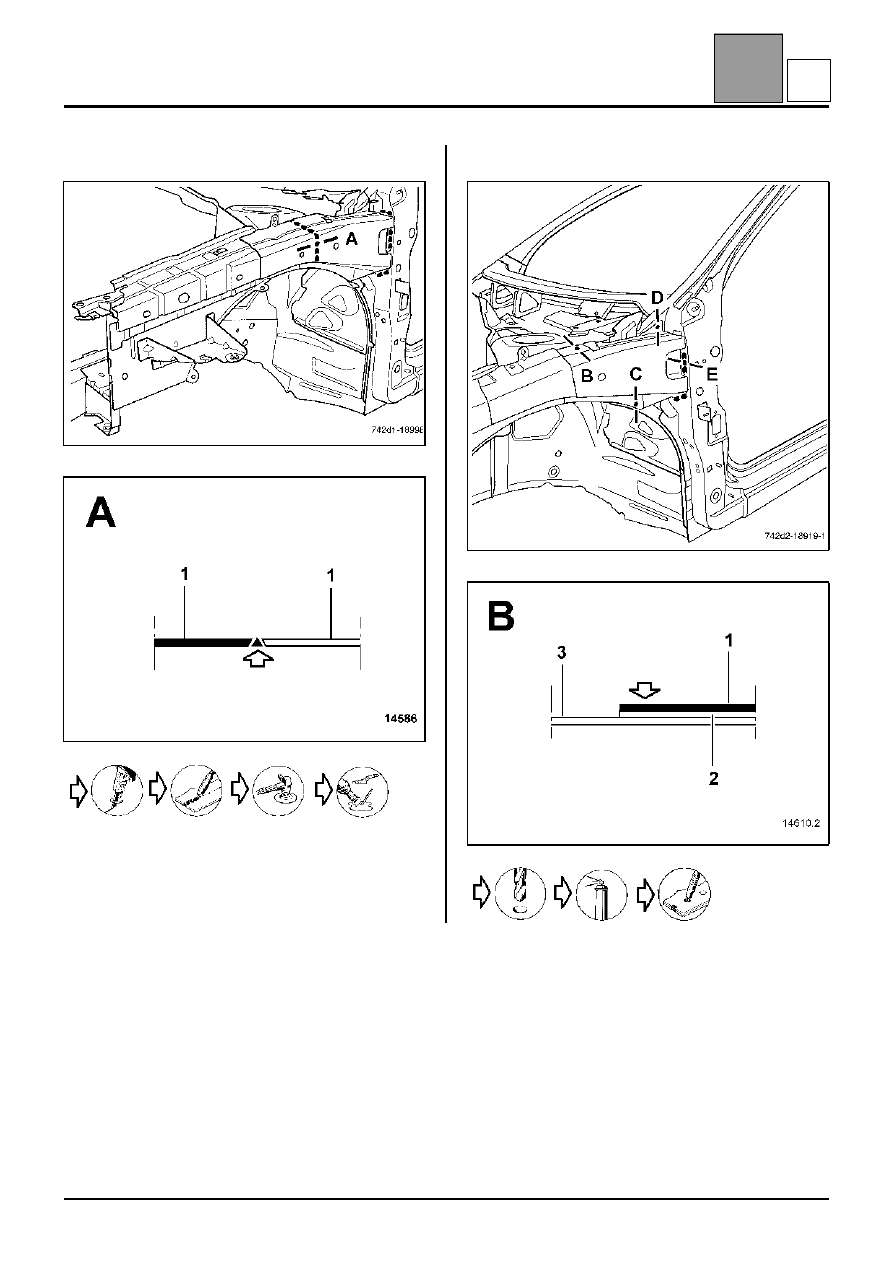

– частично (по сечению A-A),
– полностью.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Противоударным усилителем

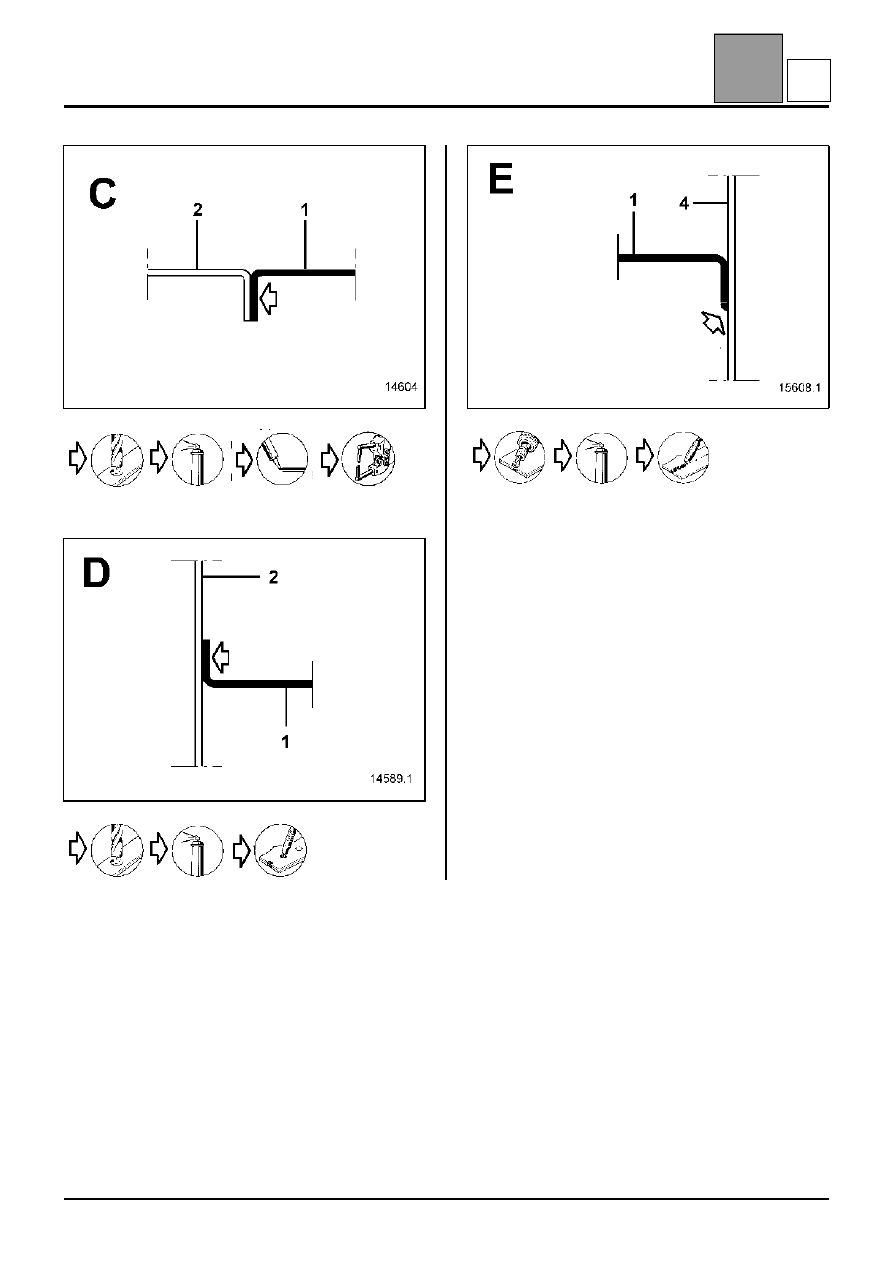

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Усилитель брызговика
2 Брызговик
3 Чашка брызговика
4 Передняя стойка

0,7/1,2

1,2/2

2
1

42-5

D

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхний усилитель брызговика

42

42-6

Частичная замена

Полная замена

X5

D

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхний усилитель брызговика

42

42-7

X7

X2

X3L25
