НИЖНЯЯ ЧАСТЬ КУЗОВА

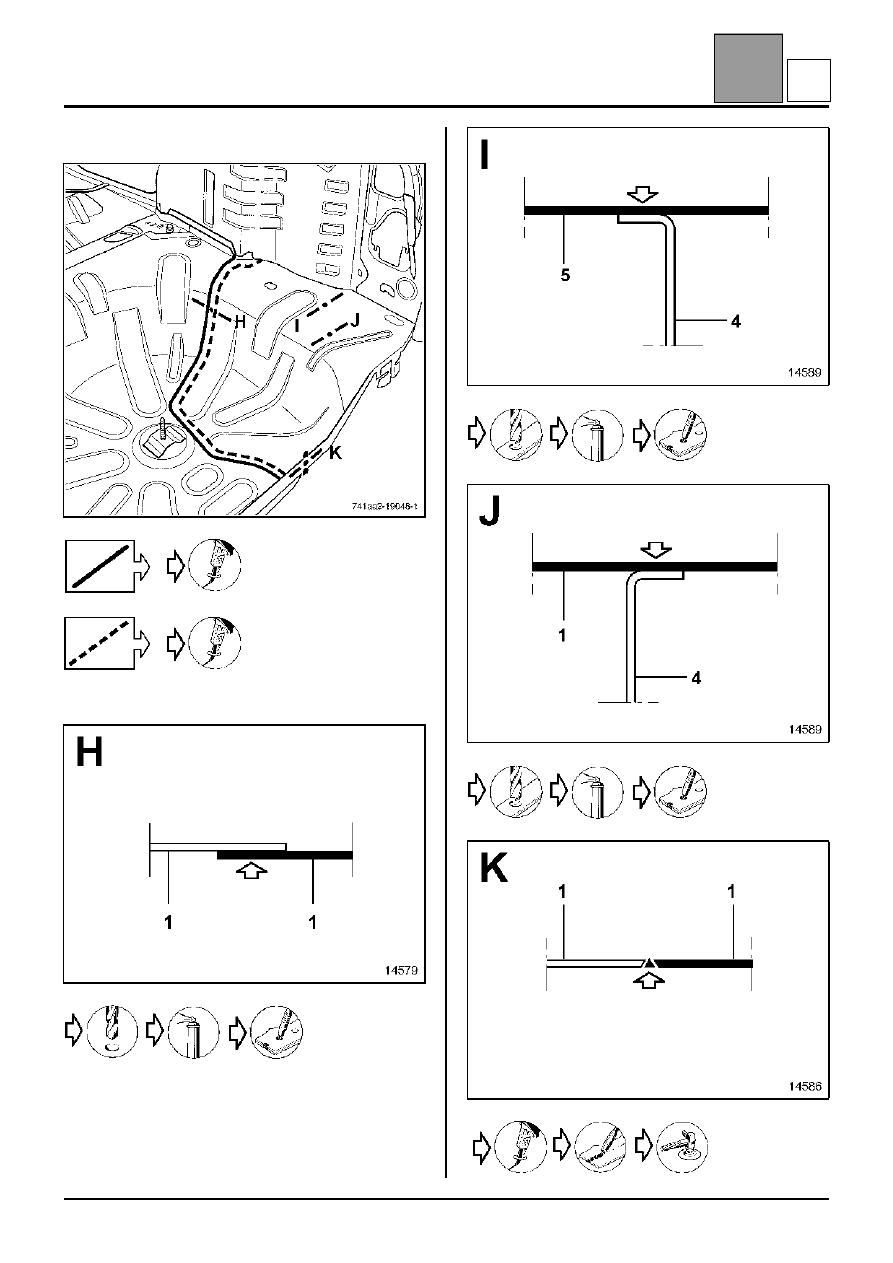

Задняя часть пола

41

Частичная замена

 на детали со склада

 на автомобиле

X7

X7

AA

41-63

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Крыло

42

142

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Крыло

Замена этой детали является основной операцией при переднем и боковом ударах.
Данный элемент является съемным.

Ниже приводится только положение деталей крепления данного элемента.

Сведения по дополнительным деталям приводятся в соответствующих главах (см. содержание).

ПРИМЕЧАНИЕ:

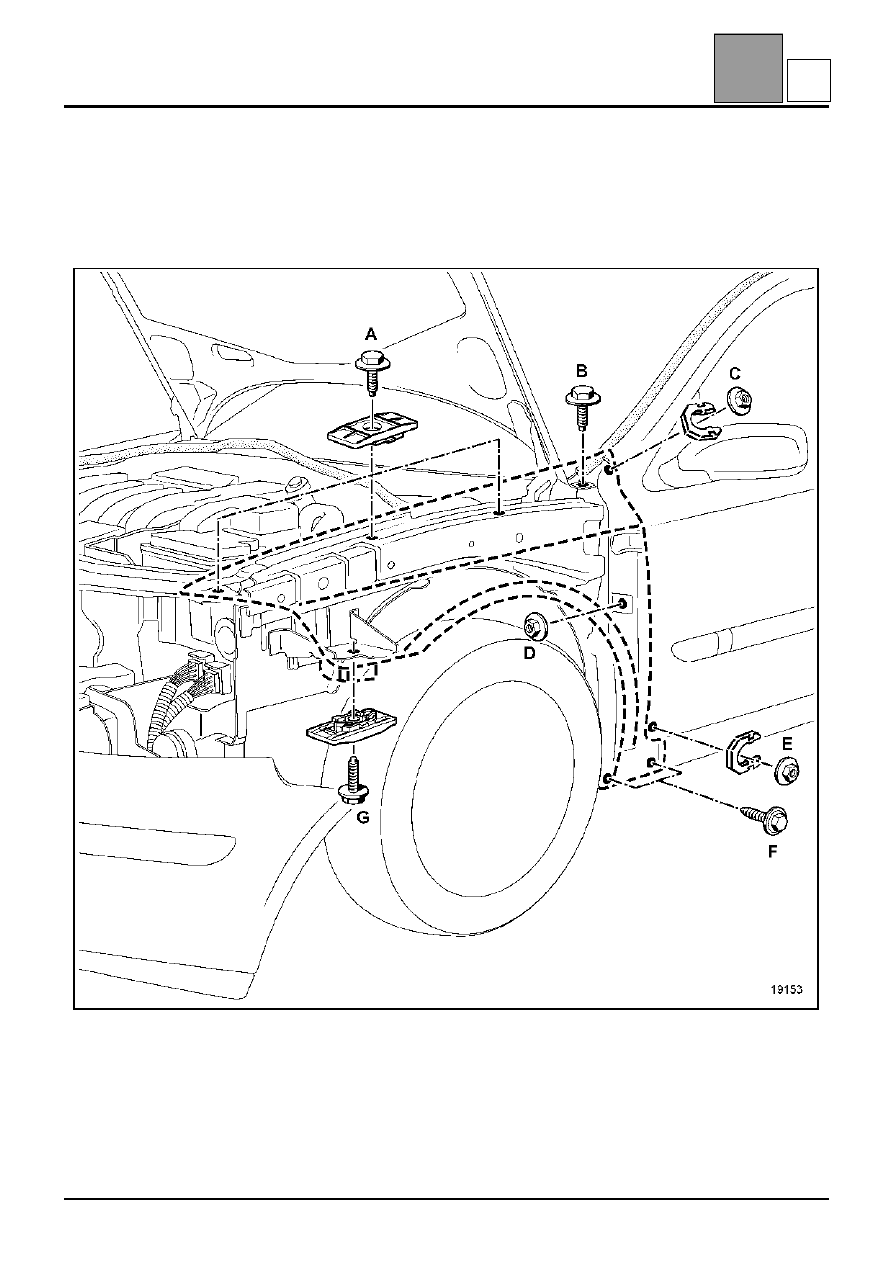

Для доступа к местам крепления панели крыла необходимо предварительно демонтировать:
боковую часть решетки ниши воздухозабора (см. главу 55 E)
стеклоочистители (только с левой стороны)
решетку облицовки радиатора (см. главу 55 D)
грязезащитный щиток (см. главу 56 F)
блок-фару (см. главу 80)
частично верхнюю поперечину (см. главу 42 B)
частично передний бампер (см. главу 55 A)

42-1

A

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Крыло

42

42-2

РЕГУЛИРОВКА
Установите на элемент все фиксаторы.
Установите крыло на автомобиль.
Установите все болты крепления, но не затягивайте
их.

НАПОМИНАНИЕ

Все зазоры и сопряжения указаны в главе 40.

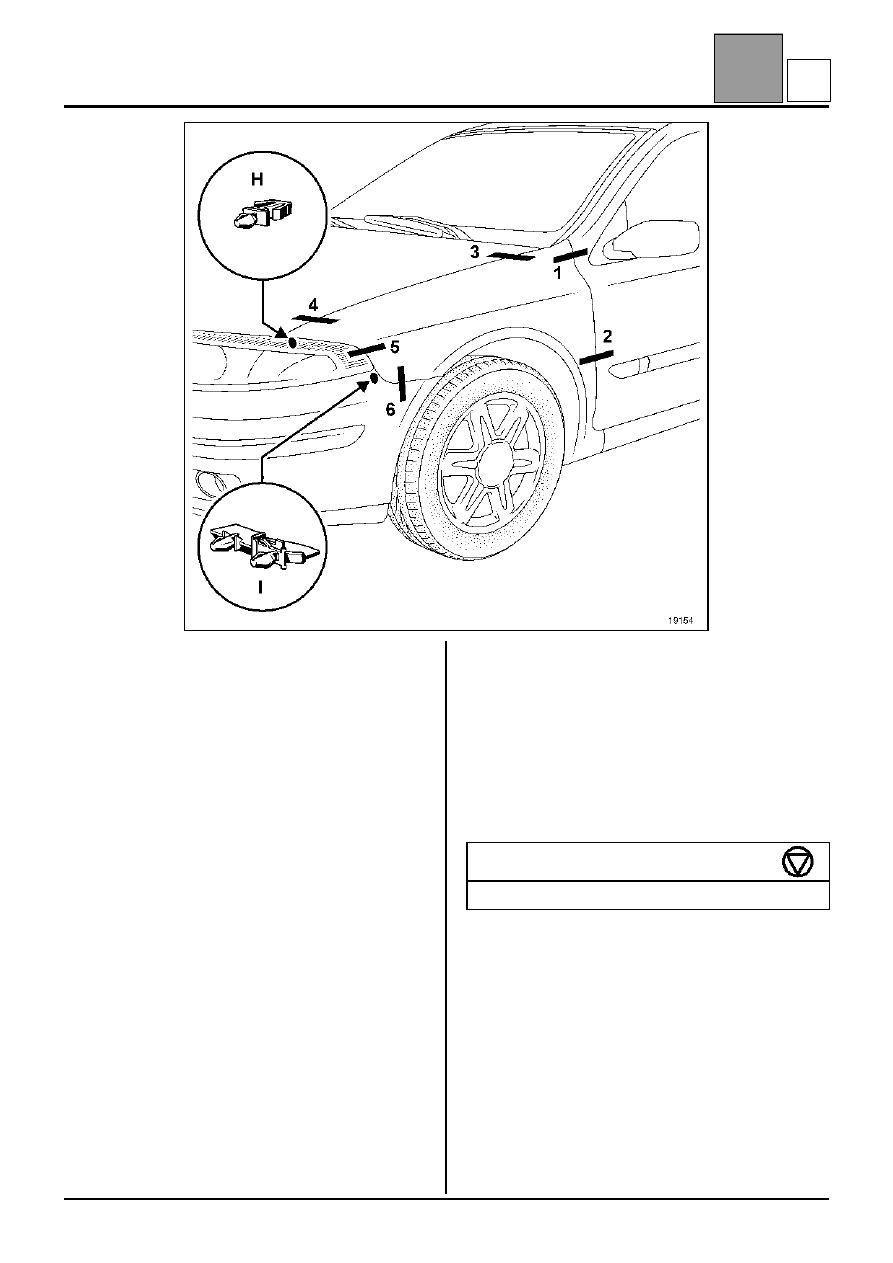

ПОРЯДОК РЕГУЛИРОВКИ:

1. Регулировка положения крыла относительно

Верхней части двери:
Обеспечьте зазоры и сопряжение в зоне 1
(болт B)
Выровняйте кромку крыла по отношению к двери
(гайкой D)
Проверьте регулировку и зафиксируйте крыло в
данной зоне (гайкой C)

2. Регулировка положения крыла относительно

Нижней части двери:
Обеспечьте зазоры и сопряжение в зоне 2
(гайками E и D, если необходимо)
Проверьте регулировку и зафиксируйте крыло в
данной зоне (болтом F)

3. Регулировка положения крыла относительно

Капота:
Обеспечьте равномерность зазора между
крылом и зазором в зонах 3 и 4
(преимущественно болтами B и A), если
необходимо, подкорректируйте, изменяя
регулировки капота (см. главу 48 A)

4. Регулировка положения крыла относительно

Блок-фары:
Обеспечьте зазоры и сопряжение в зоне 5 при
помощи трех болтов блок-фары.
Если необходимо, удалите фиксатор (H)

5. Регулировка положения крыла относительно

Бампера:
Обеспечьте зазоры и сопряжение в зоне 6
(болт G)
Проверьте, надежно ли защелкнулся фиксатор (I)

НАПОМИНАНИЕ

Для ремонта крыльев (Noryl см. Технические ноты
392A и 473A.

МОМЕНТ ЗАТЯЖКИ, в Н.м

Болты и гайки крепления крыла

0,5

A

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Верхняя передняя поперечина

42

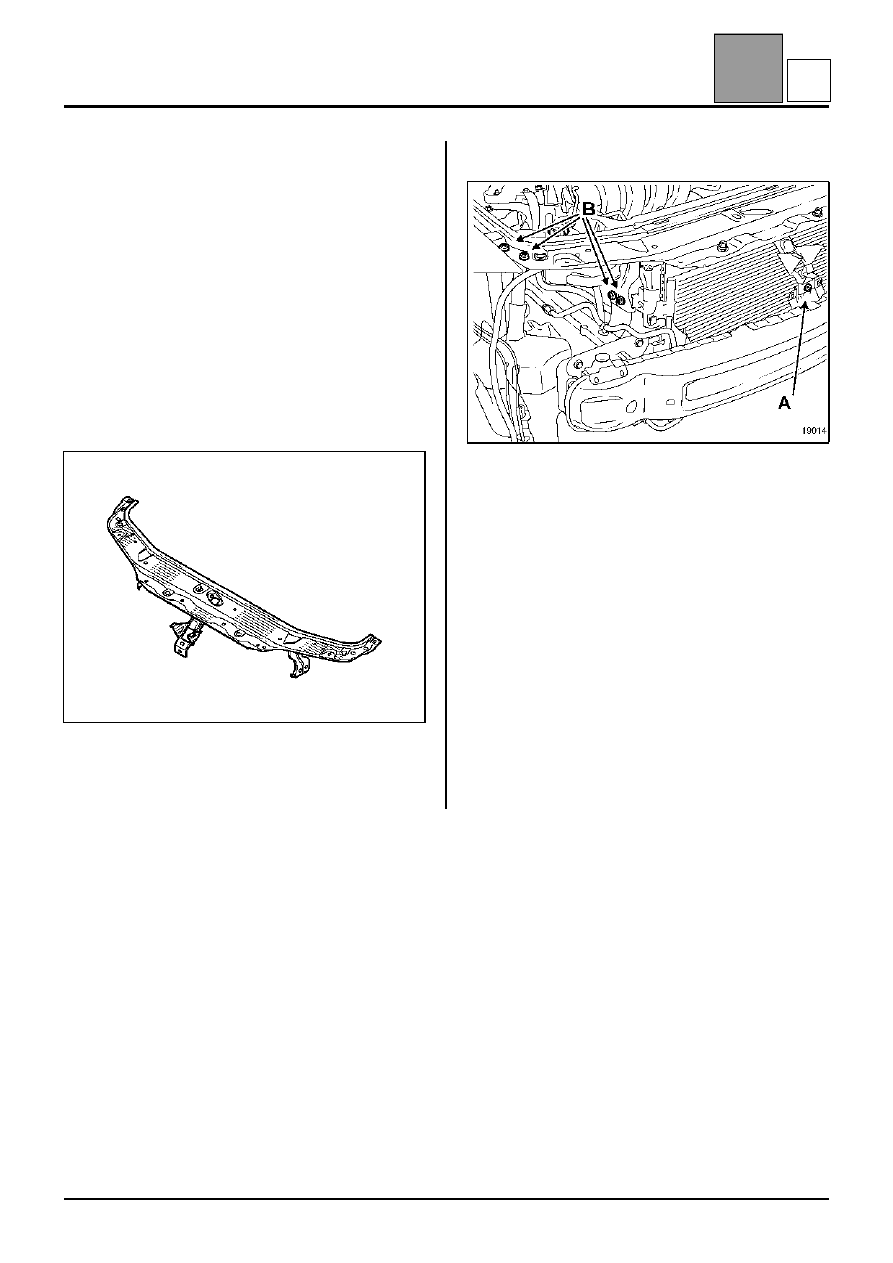

Верхняя передняя поперечина

Замена этой детали является основной операцией
при лобовом ударе.

Данный элемент является съемным.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Элементом жесткости
Накладкой
Сдвоенным кронштейном поперечины
Зачеканенными гайками

ВАЖНОЕ ЗАМЕЧАНИЕ: для доступа к болту
крепления передней поперечины необходимо
снять фары и бампер.

СНЯТИЕ

Снимите:
– центральный крепежный болт (A),
– болты бокового крепления (B) (по четыре с

каждой стороны).

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ: перед затяжкой деталей крепления
поперечины, убедитесь в правильности
регулировки положения поперечины относительно
капота.

42-3
