НИЖНЯЯ ЧАСТЬ КУЗОВА
Задний лонжерон
41
41-55
Задний лонжерон
Замена этой детали является дополнительной
операцией при замене крайней задней поперечины
после удара сзади.
Данная операция может осуществляться двумя
способами:

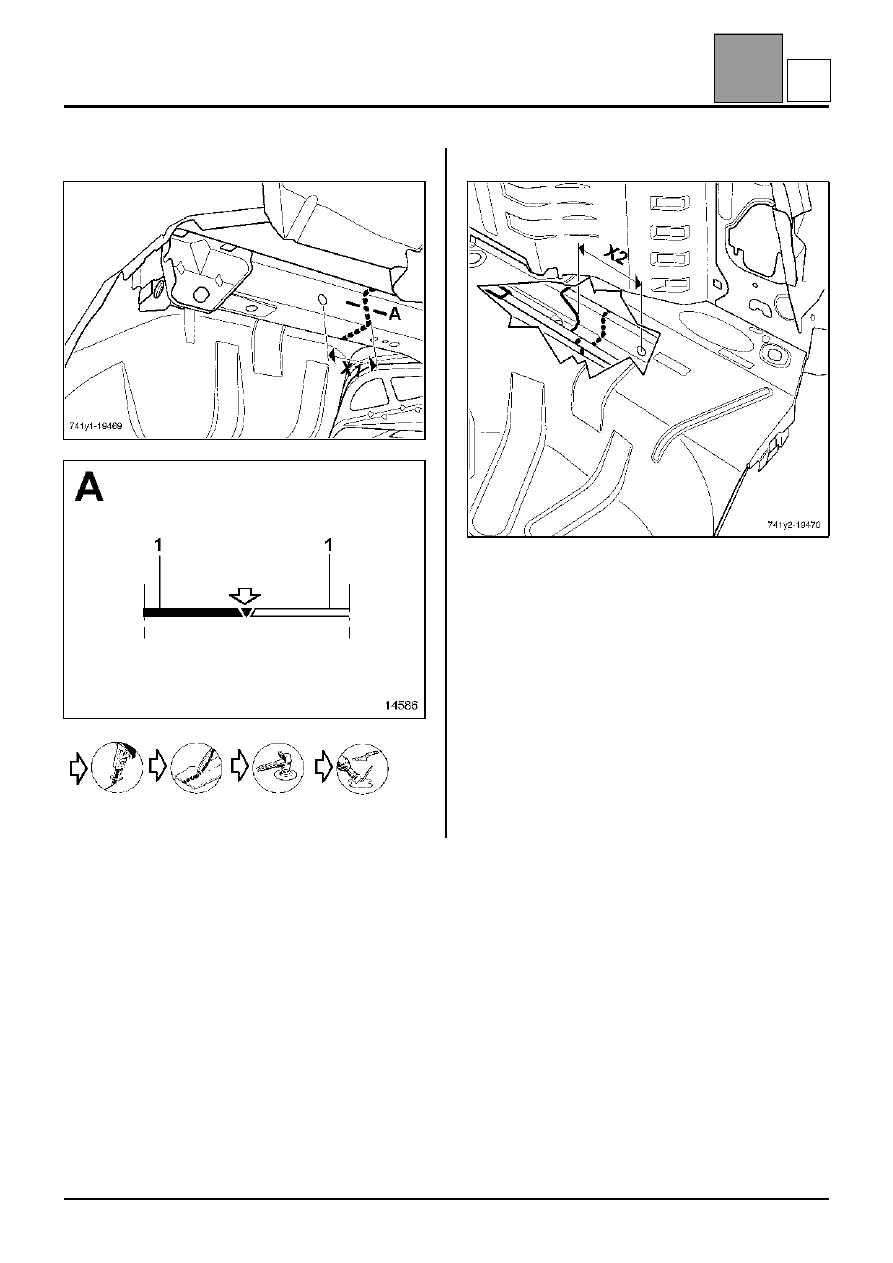

– частично (по сечению A-A),
– полностью.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
ПРИМЕЧАНИЕ: для частичной замены в методике
указывается только расположение разреза, точки
сварки приведены в главе A-A.
Необходимо использовать стенд для ремонта
кузова.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

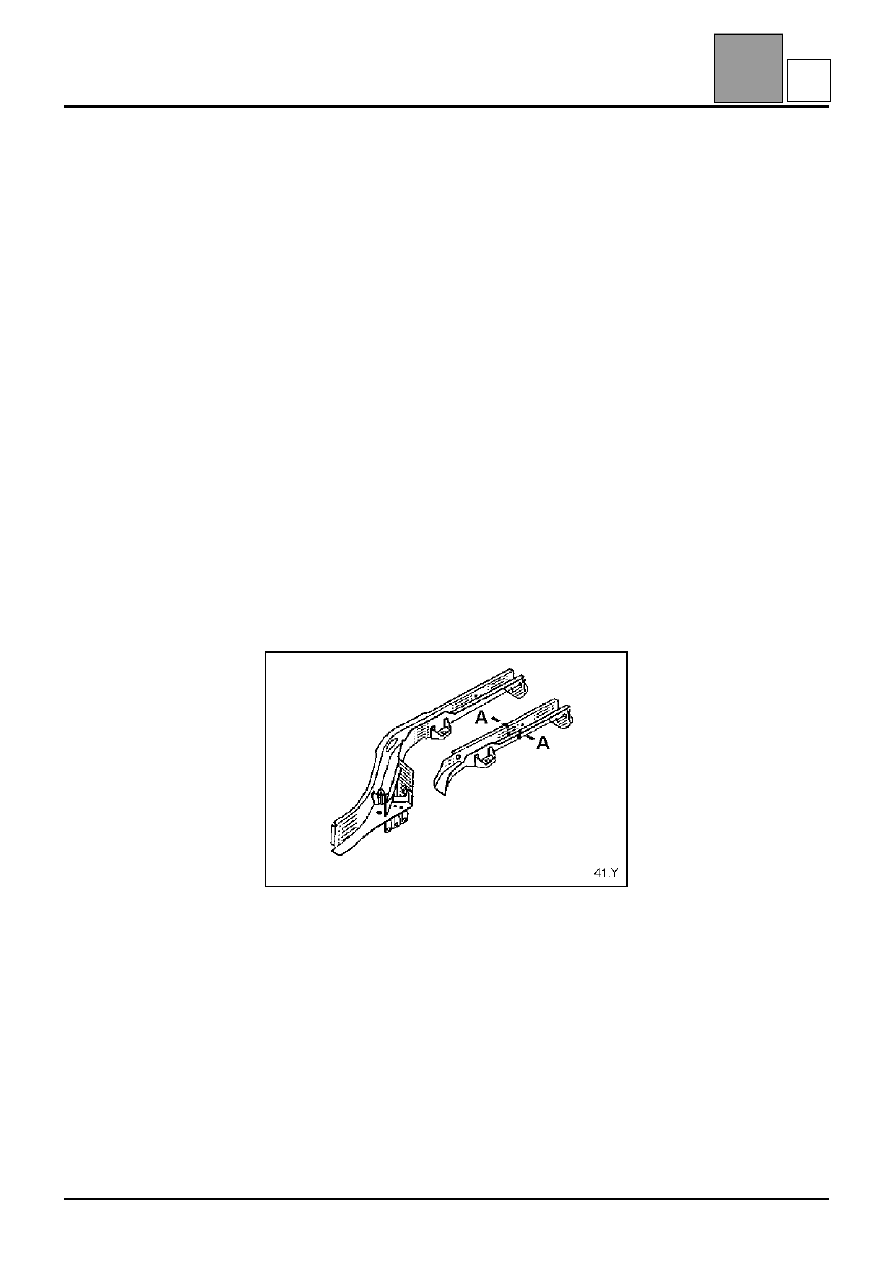

КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
Зачеканенной шайбой
Усилителем крепления кронштейна буксировочной
проушины (правая сторона)
Усилителем задней части лонжерона
Усилителем бокового крепления спинки сиденья
Приваренным болтом

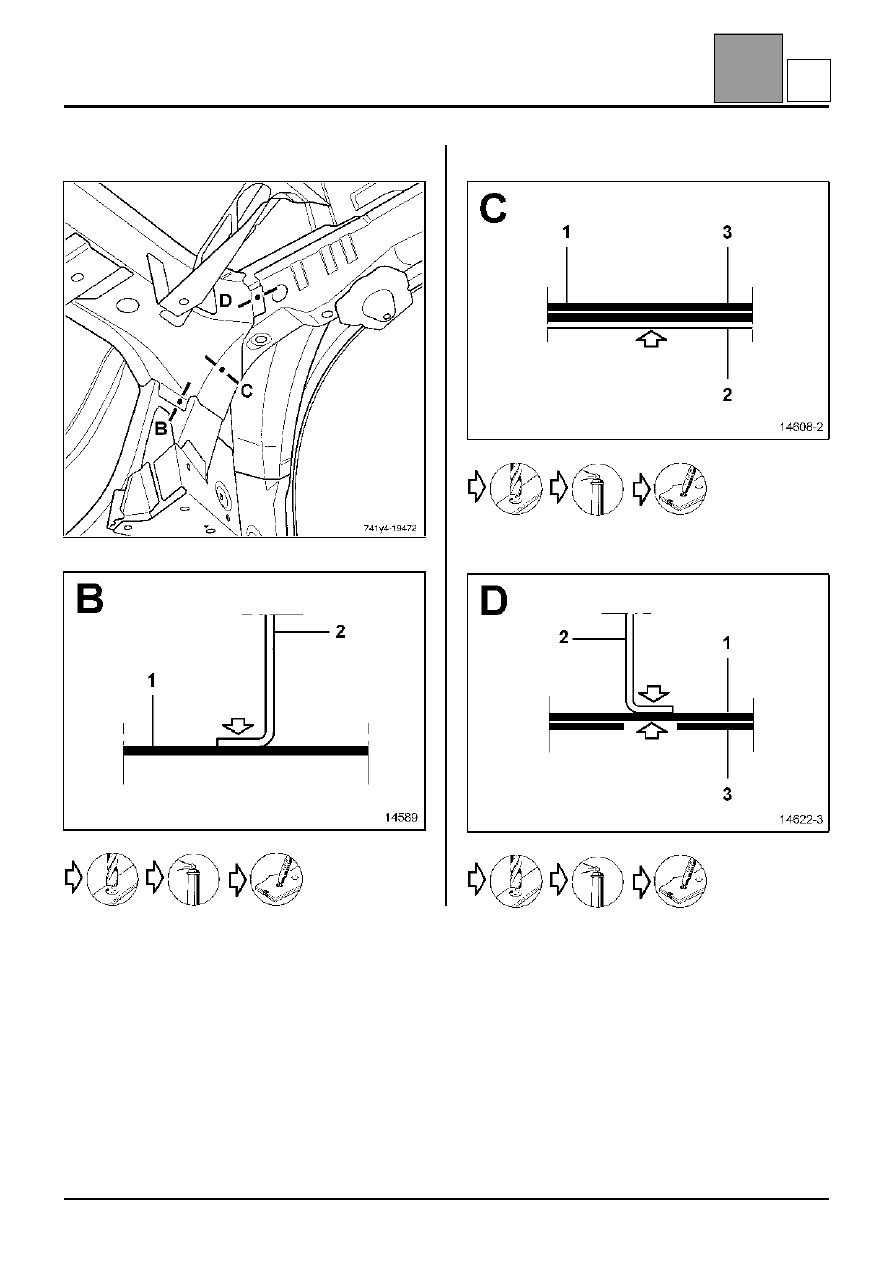

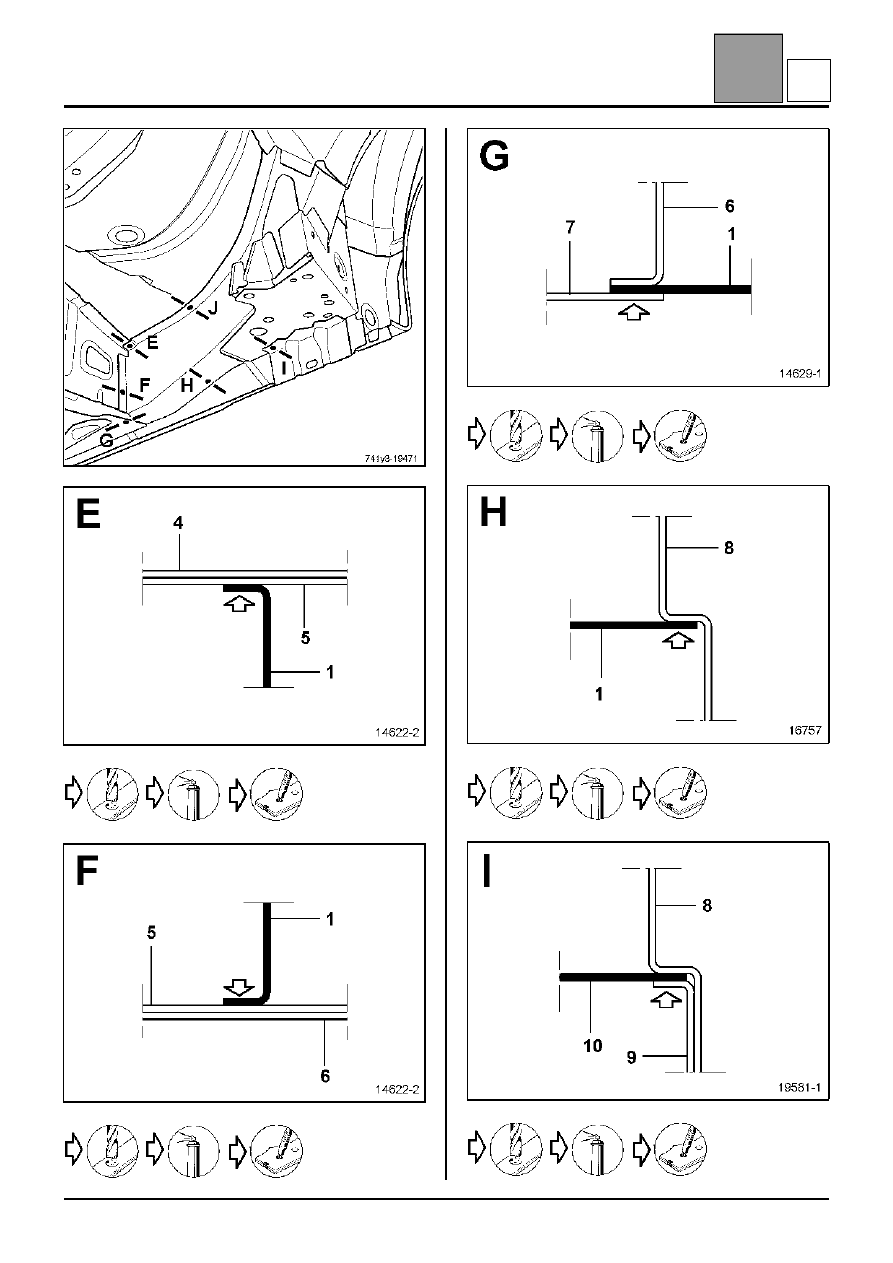

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Задний лонжерон
2
Поперечина под задней частью пола
3
Усилитель лонжерона
4
Передняя часть заднего пола
5
Накладка передней поперечины
задней части пола
6
Передняя поперечина задней части
пола
7
Боковая секция центральной части
пола
8
Накладка панели порога
9
Усилитель площадки под домкрат
10 Узел крепления балки задней
подвески
1,8
1,2
2
0,7
1
1,2
1,2/0,8
1,5
2
2
Y
