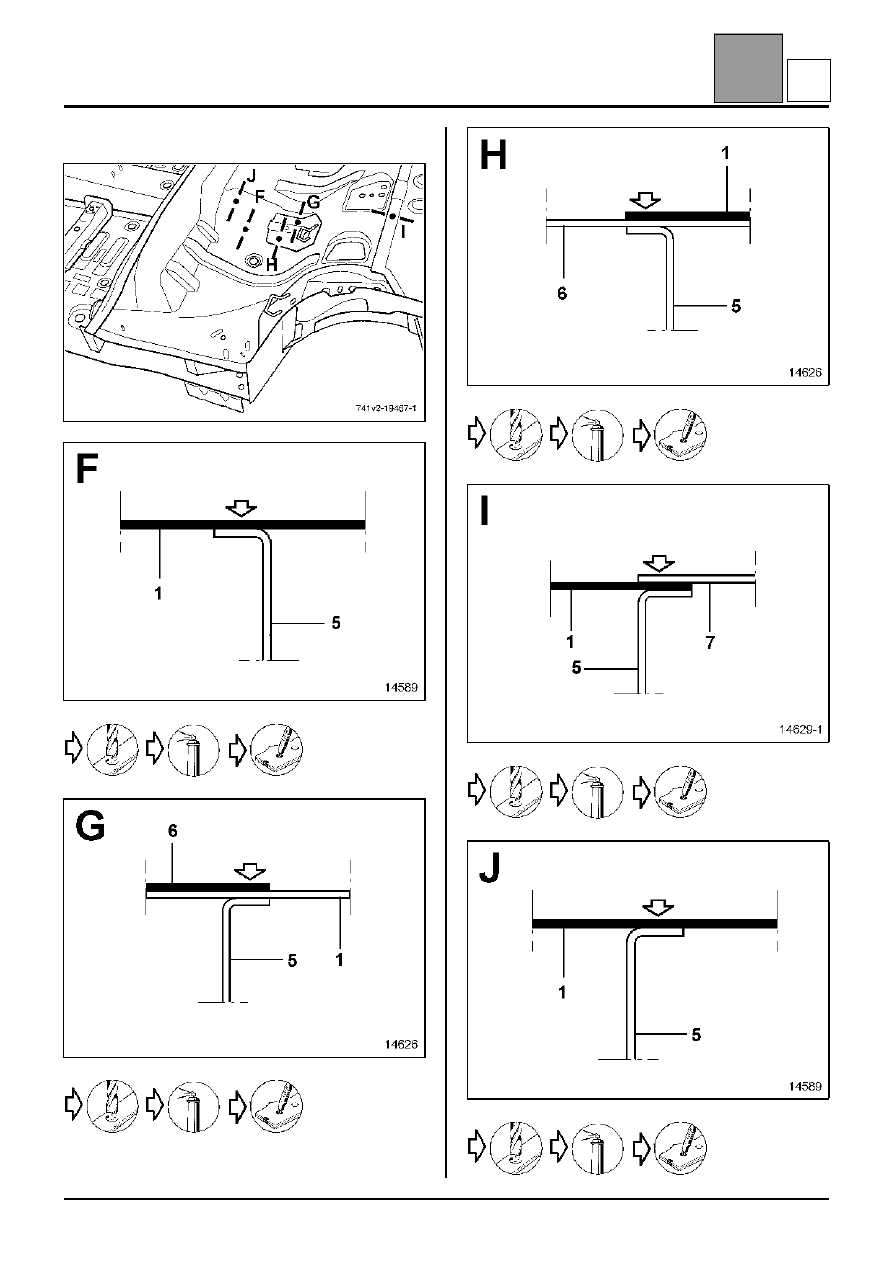

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя часть заднего пола

41

41-51

Полная замена

X4

X7

X6

X7

X4

V

НИЖНЯЯ ЧАСТЬ КУЗОВА

Поперечина под задней частью пола

41

Поперечина под задней частью пола

Замена поперечины под задней частью пола
является дополнительной операцией при замене
заднего лонжерона при ударе сзади или передней
части заднего пола после бокового заднего удара.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание)

Для замены этого элемента необходимо
использовать стенд для ремонта кузова.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Центральным усилителем
Деталью крепления сиденья
Центральной поперечиной
Шумоподавляющими уголками
Втулкой крепления
Зачеканенными гайками
Пластинами усилителя
Приварными гайками

41-52

W

НИЖНЯЯ ЧАСТЬ КУЗОВА

Боковая накладка заднего лонжерона

41

41-53

Боковая накладка заднего лонжерона

Замена этой детали является операцией,
связанной с заменой заднего лонжерона при ударе
сзади или передней части заднего пола после
бокового заднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Наружной скобой
Усилителем крепления каркаса спинки сиденья
Приварными гайками

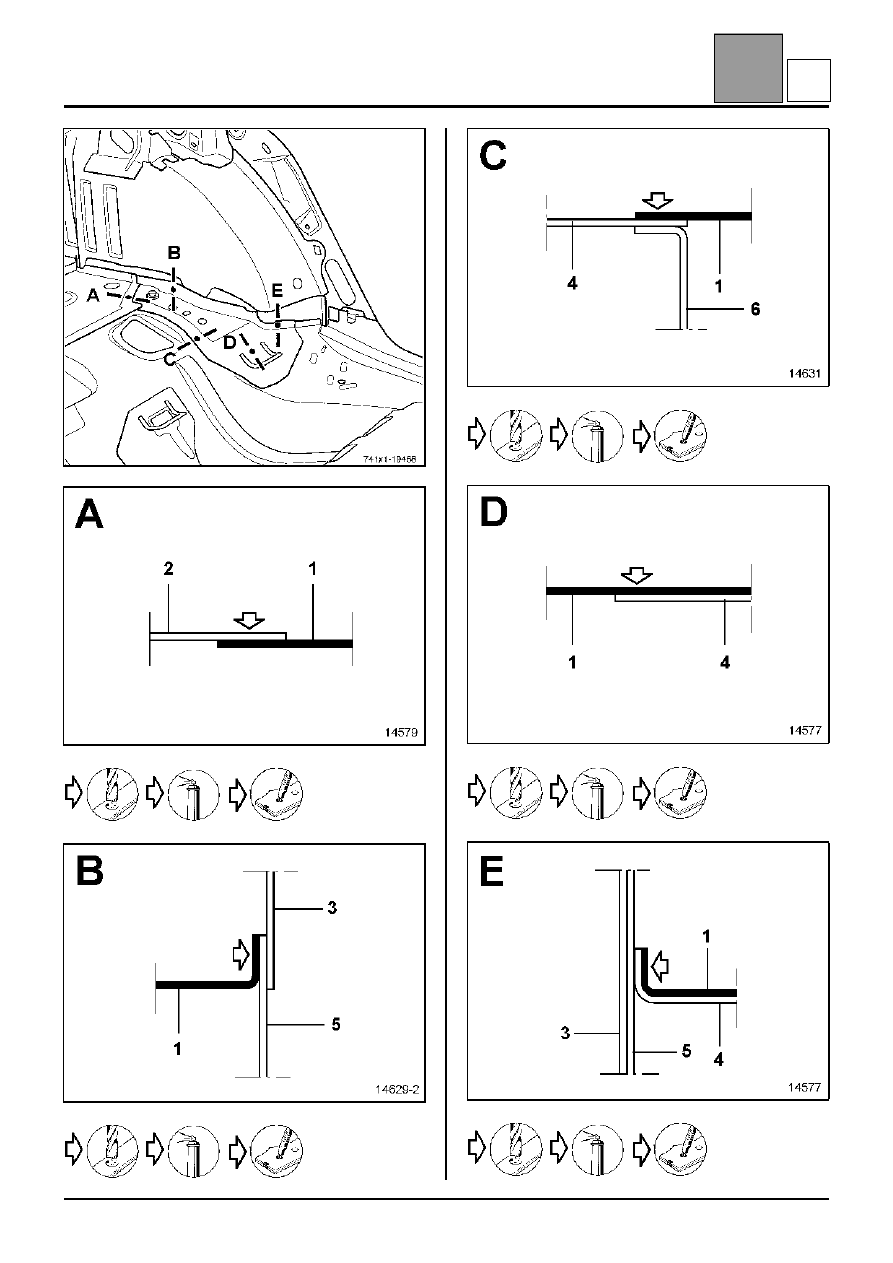

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Боковая накладка заднего лонжерона
2 Крайняя задняя часть пола
3 Внутренняя задняя колесная арка
4 Передняя часть заднего пола
5 Задний лонжерон
6 Поперечина под задней частью пола

1,5
0,8
0,8
0,7
1,8
1,2

X

НИЖНЯЯ ЧАСТЬ КУЗОВА

Боковая накладка заднего лонжерона

41

41-54

 X4

 X10

 X10

X6

X2

X
