НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя поперечина задней части пола

41

41-43

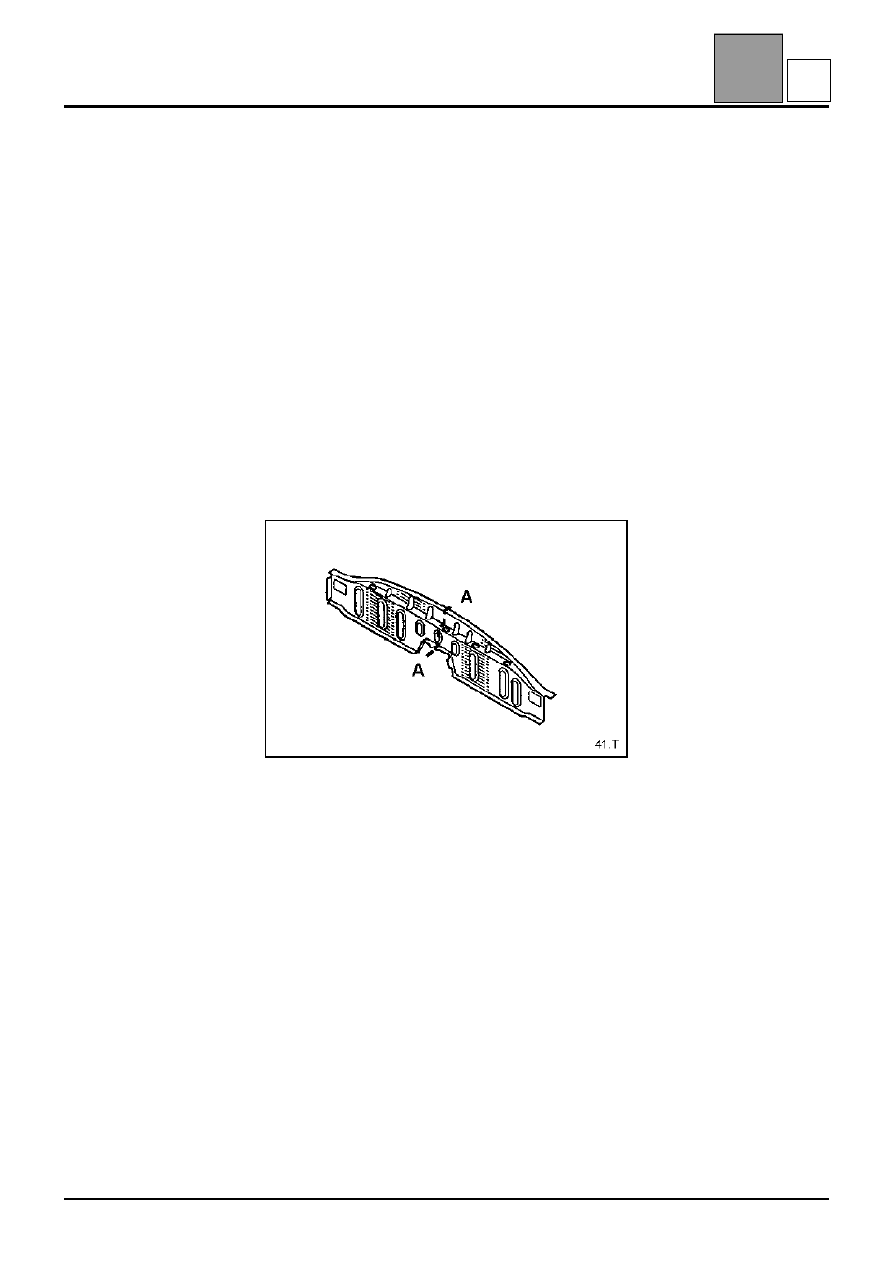

Передняя поперечина задней части пола

Замена этой детали является дополнительной
операцией при замене накладки панели порога
после бокового удара.

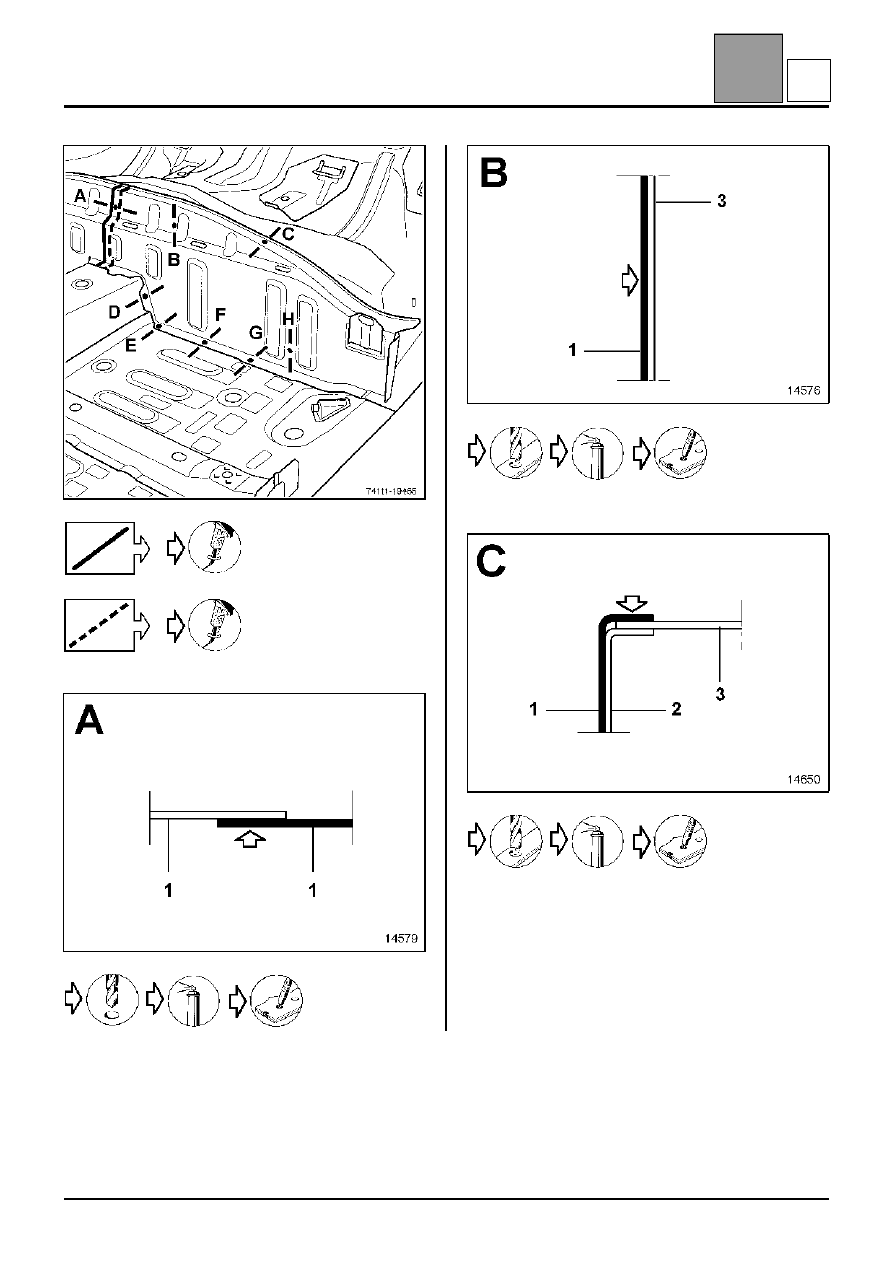

Данная операция выполняется частично по
сечению A-A.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Прижимными пластинами
Заклепкой

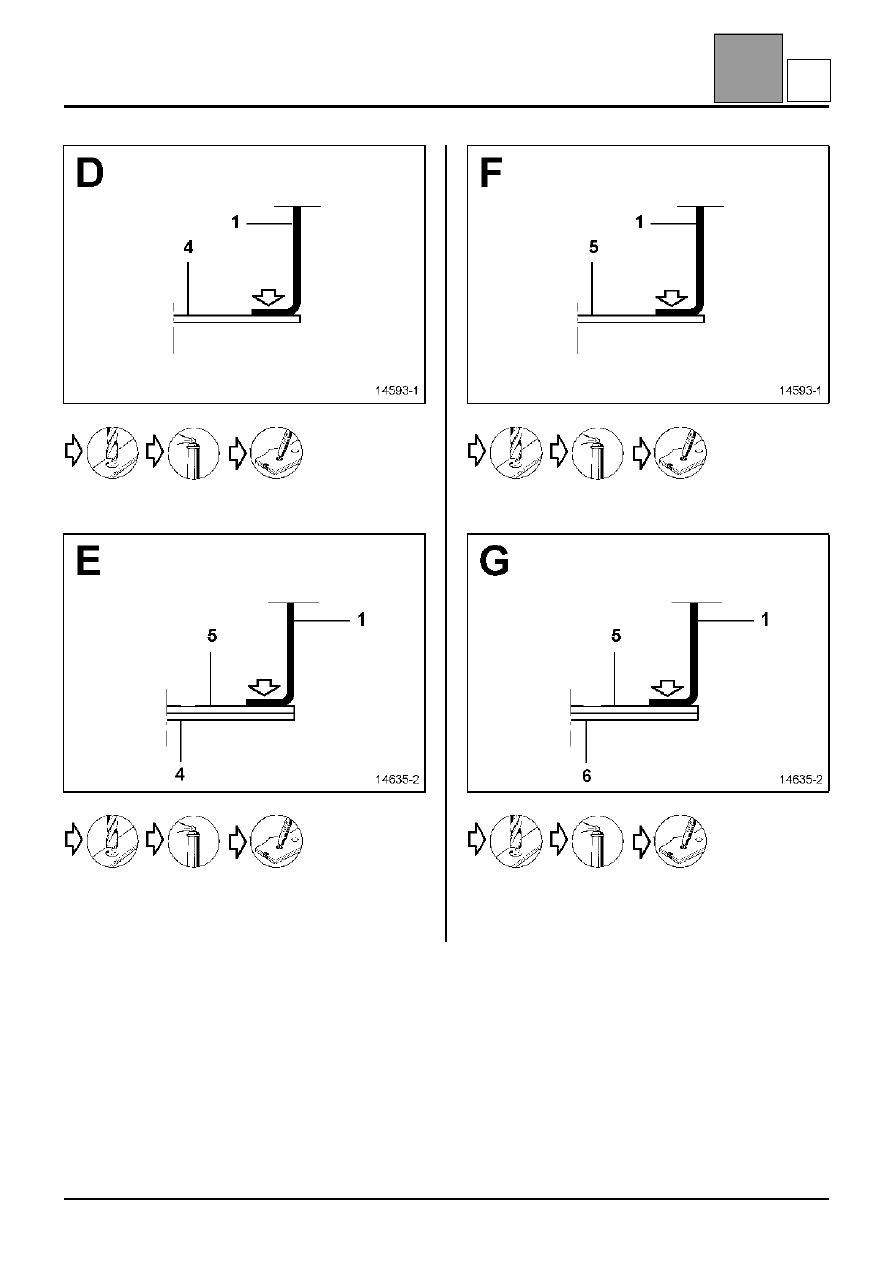

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя поперечина задней части

пола

2 Накладка передней поперечины

задней части пола

3 Передняя часть заднего пола
4 Туннель
5 Боковая секция центральной части

пола

6 Задняя часть переднего лонжерона

1,2

1
0,7
1,2

1,2/0,8

2

T

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя поперечина задней части пола

41

41-44

 на детали со склада

 на автомобиле

 X6

X8

X10

T

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя поперечина задней части пола

41

41-45

 X4

 X2

 X2

 X2

НАПОМИНАНИЕ: остальные точки доступны для
аппарата для сварки и не отображены в методике.

T

НИЖНЯЯ ЧАСТЬ КУЗОВА

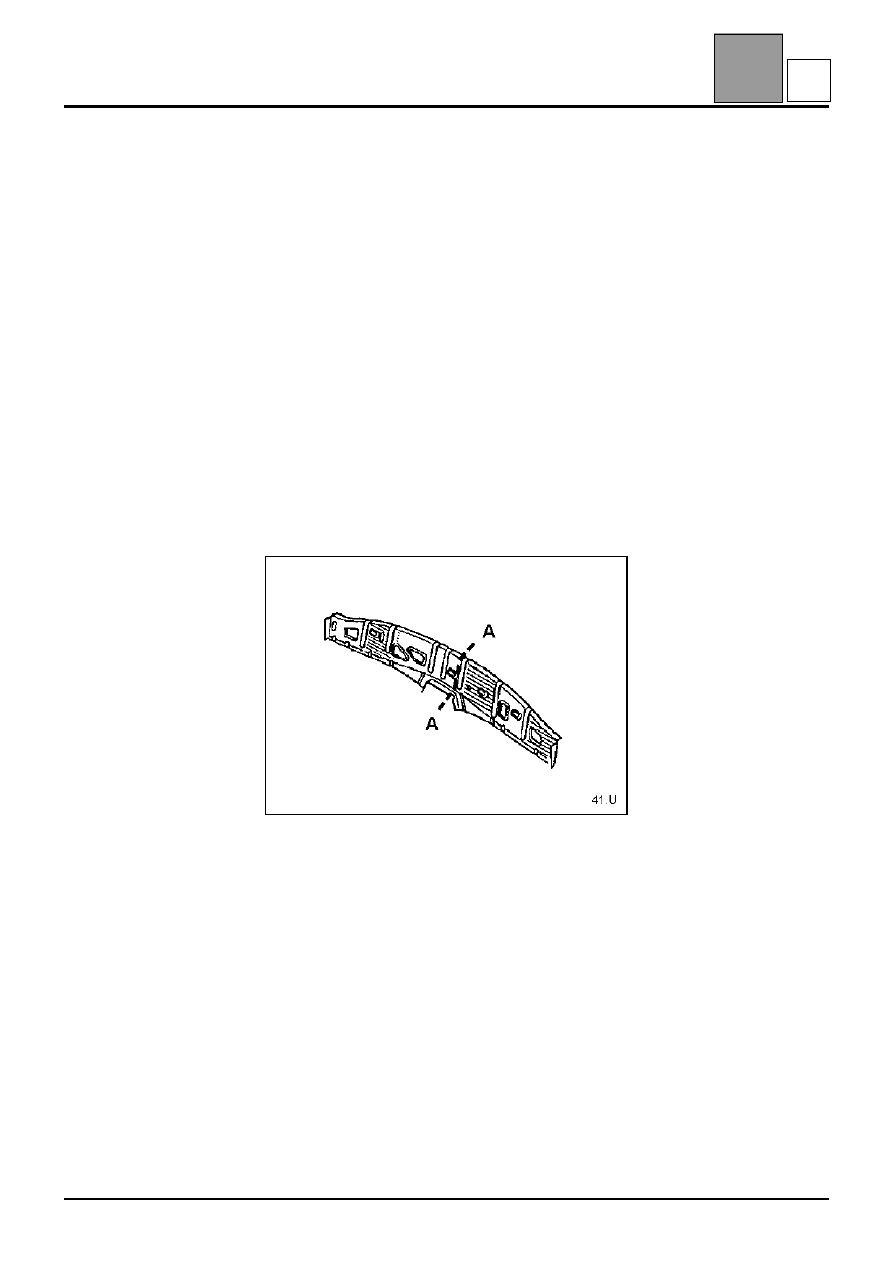

Накладка передней поперечины задней части пола

41

Накладка передней поперечины задней части пола

Замена этой детали является дополнительной
операцией при замене передней поперечины
задней части пола после бокового удара.

Данная операция выполняется частично по
сечению A-A.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Кронштейном крепления
Кронштейном топливного бака
Поперечиной
Зачеканенными гайками

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Накладка передней поперечины задней

части пола

2 Туннель

1
1,2

41-46
