НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя поперечина под передним сиденьем

41

41-39

X4

 X2

X2

X7

R

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя поперечина под передним сиденьем

41

Задняя поперечина под передним сиденьем

Замена этой детали является операцией,
связанной с заменой боковой секции центральной
части пола после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Надставками крепления сиденья

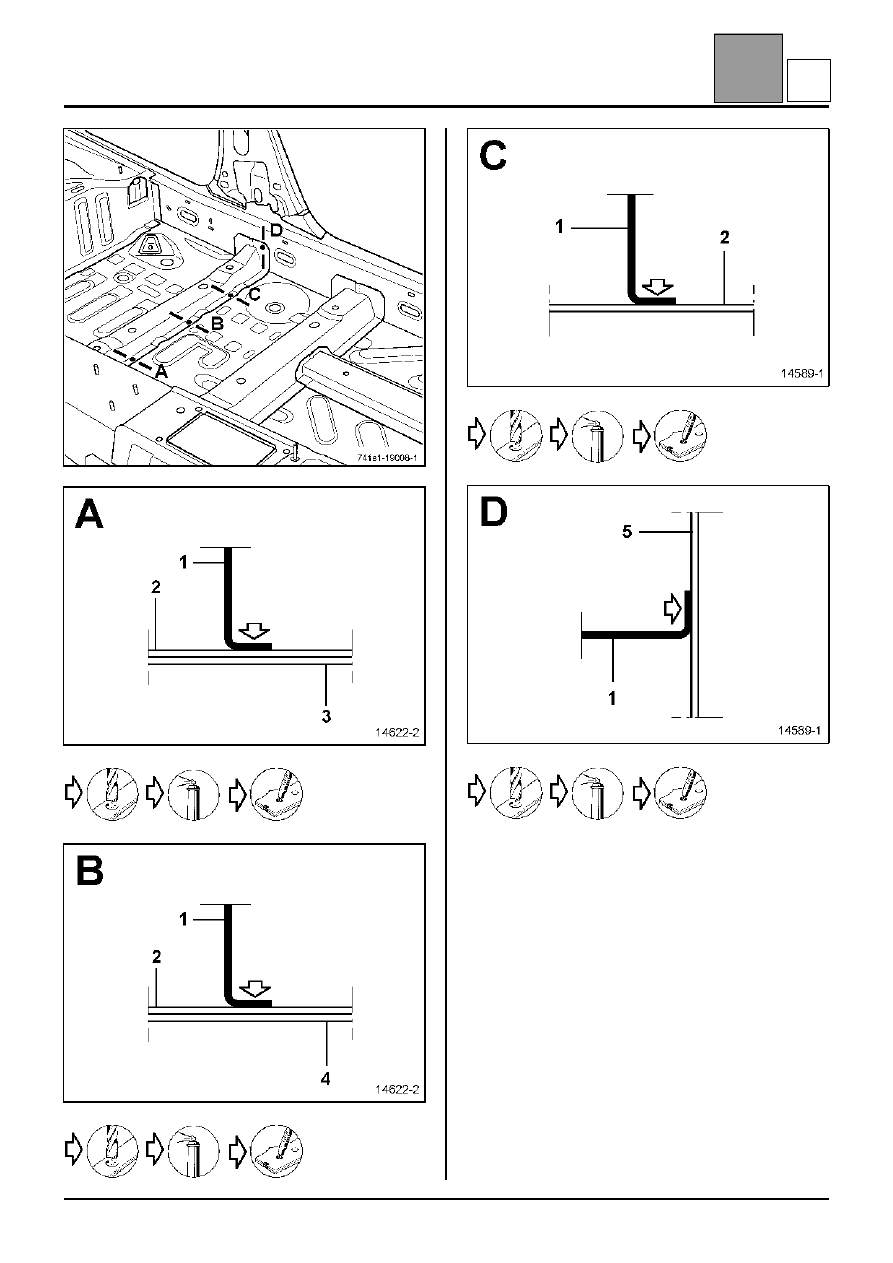

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя поперечина переднего

сиденья

2 Боковая секция центральной части

пола

3 Туннель
4 Задняя часть переднего лонжерона
5 Накладка панели порога

2

1,2/0,8

1,2
2
1,5

41-40

S

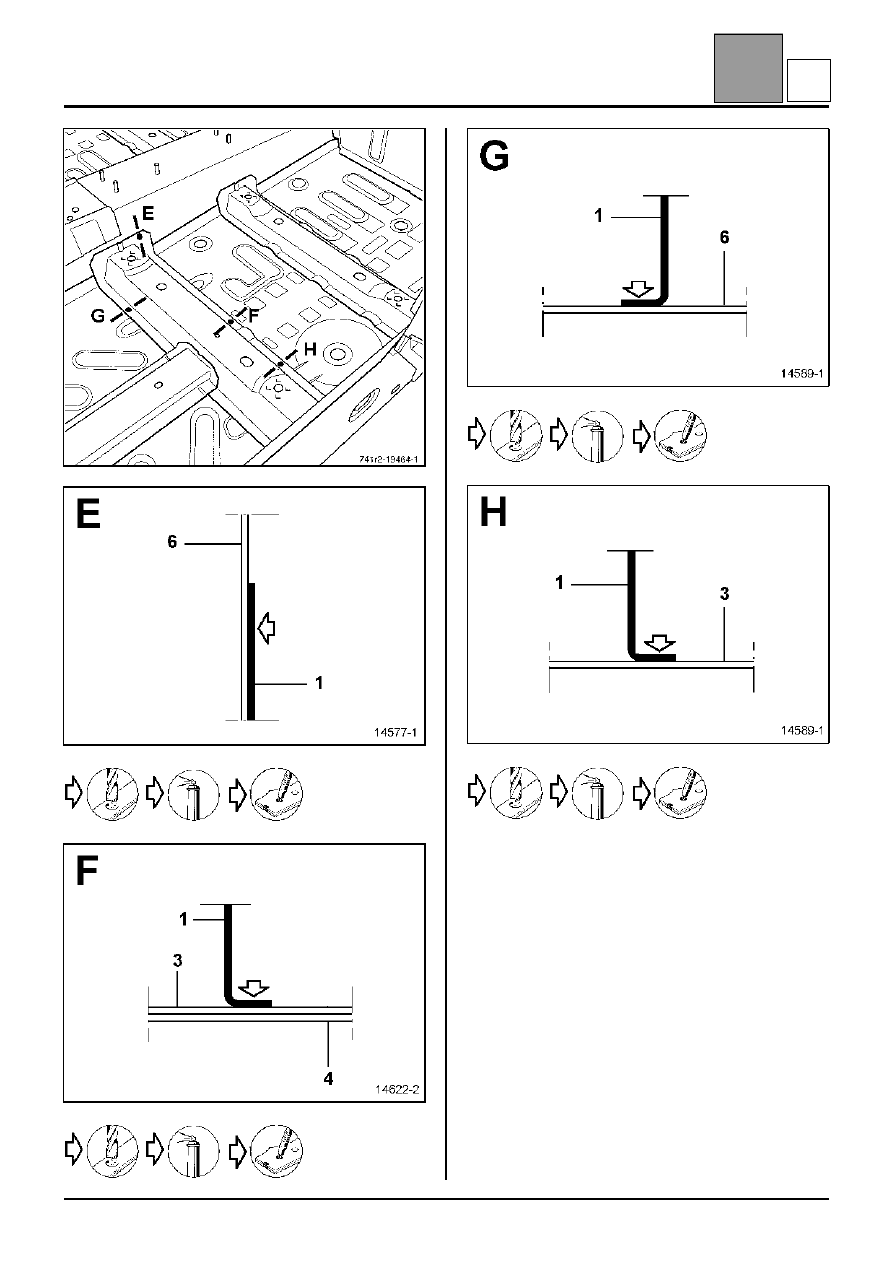

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя поперечина под передним сиденьем

41

41-41



 X2

X6

X4

S

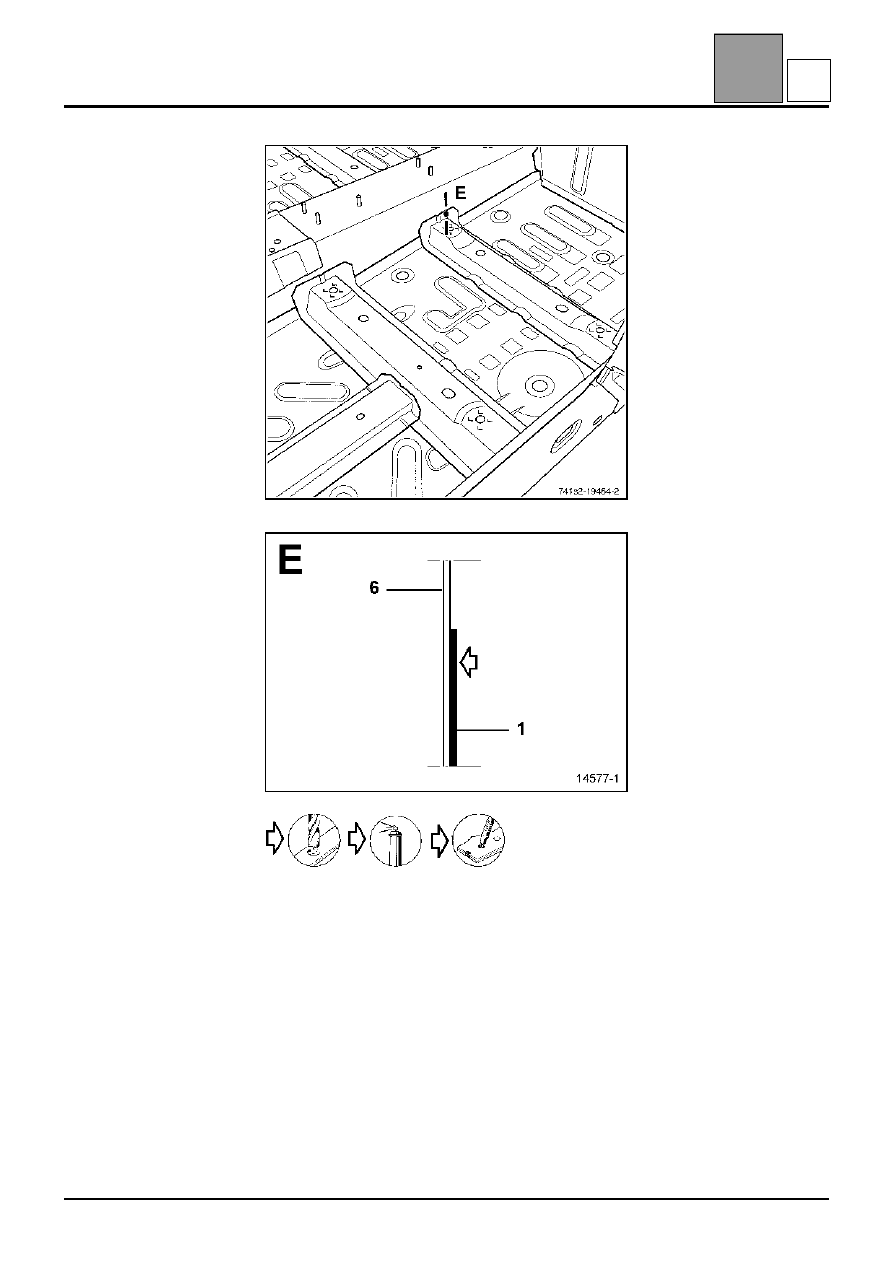

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя поперечина под передним сиденьем

41

41-42

X4

S
