НИЖНЯЯ ЧАСТЬ КУЗОВА

Боковая секция центральной части пола

41

41-31

X3

X3

X3

O

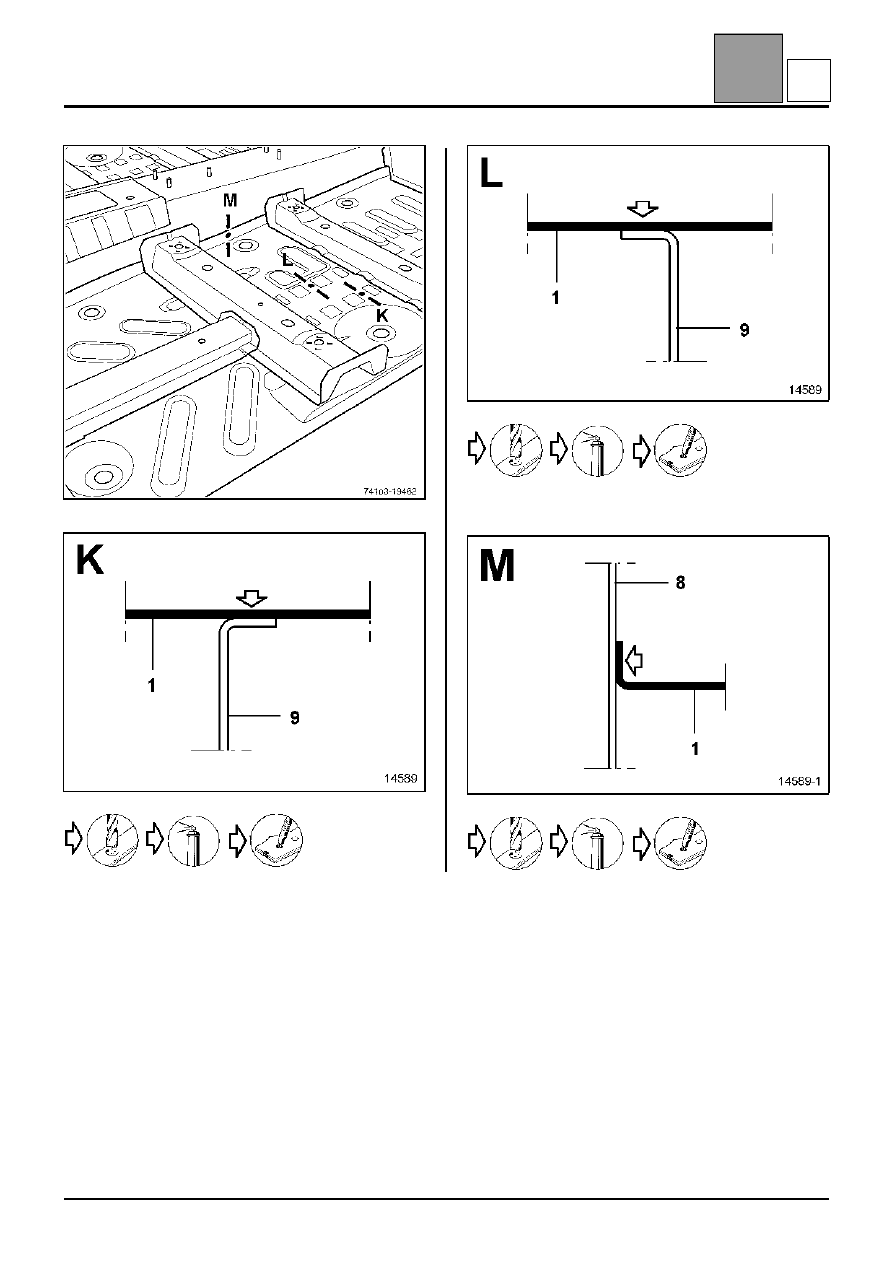

НИЖНЯЯ ЧАСТЬ КУЗОВА

Боковая секция центральной части пола

41

41-32

X4

X2

X2

X2

X4

O

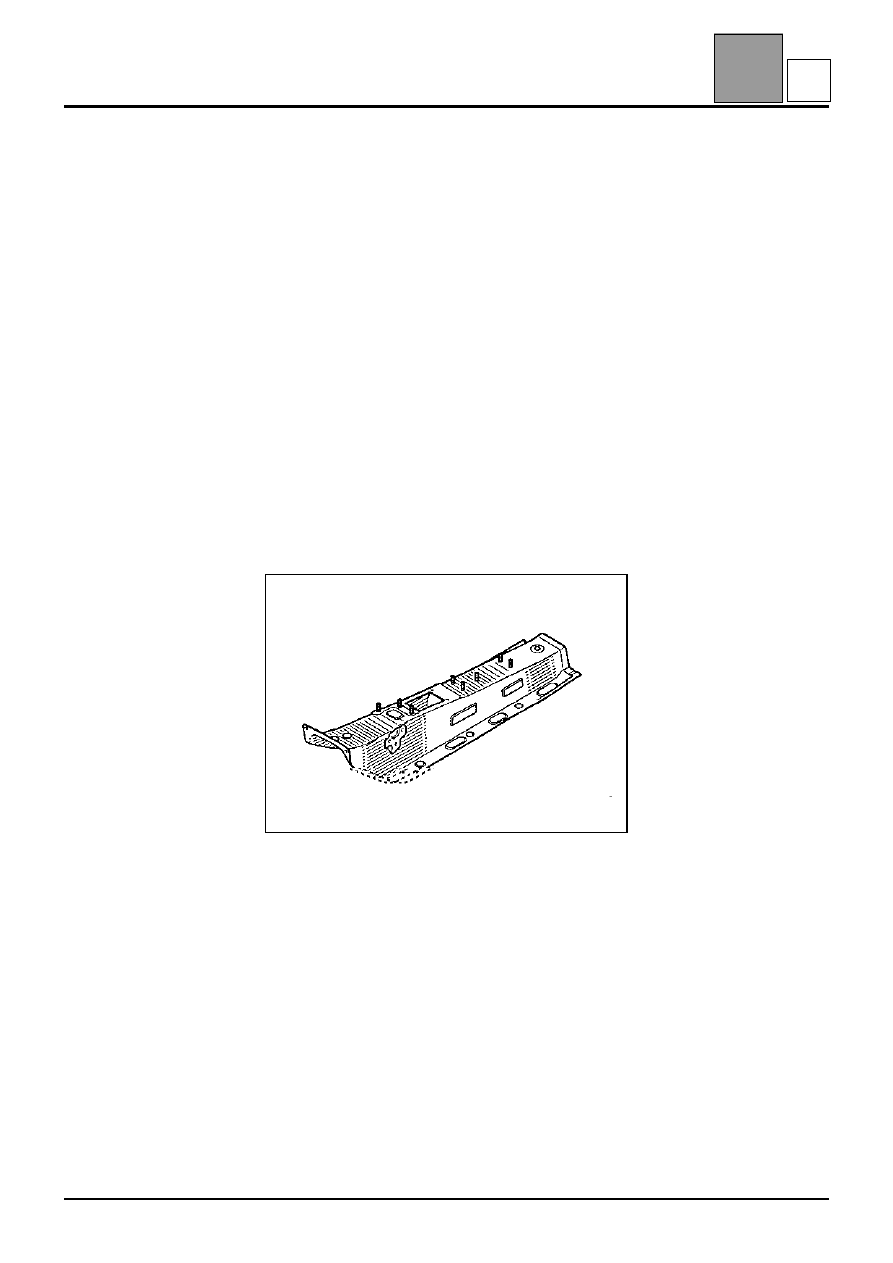

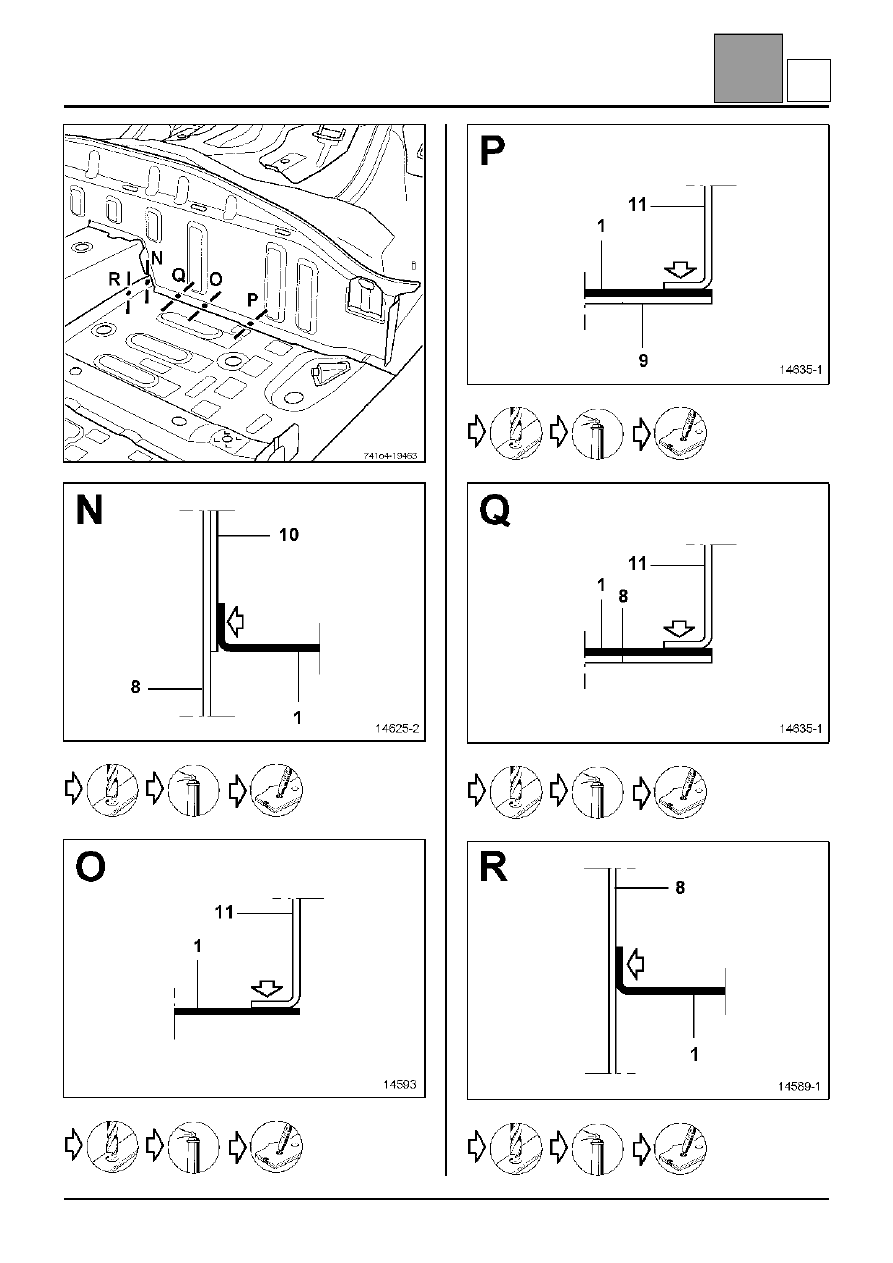

НИЖНЯЯ ЧАСТЬ КУЗОВА

Туннель

41

Туннель

Замена этой детали является дополнительной
операцией при замене боковой секции
центральной части пола после бокового удара.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание)

Необходимо использовать стенд для ремонта
кузова.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Кронштейном поперечины
Усилителями туннеля
Усилителями на туннеле
Центральной поперечиной
Приварными болтами
Зачеканенными гайками
Заклепкой

41-33

P

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель центральной части пола

41

41-34

Усилитель центральной части пола

Замена этой детали является операцией,
связанной с заменой боковой секции центральной
части пола после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Усилитель центральной части пола
2 Боковая секция центральной части

пола

3 Передняя поперечина под передним

сиденьем

4 Задняя часть переднего лонжерона
5 Центральная часть переднего

лонжерона

2,5

1,2/0,8

2
2

4

Q
