НИЖНЯЯ ЧАСТЬ КУЗОВА

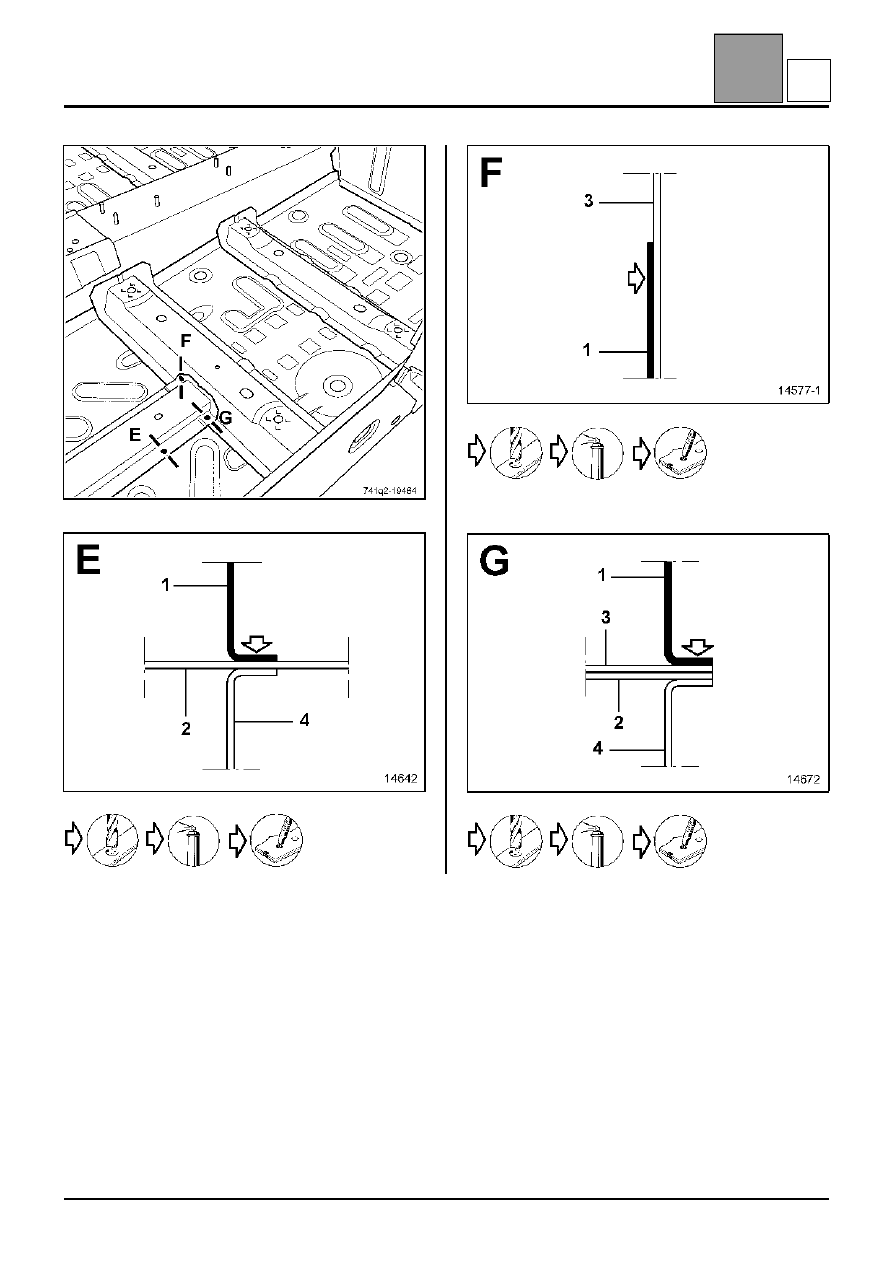

Усилитель центральной части пола

41

41-35

X7

X7

X8

Q

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель центральной части пола

41

41-36

X7

X2

Q

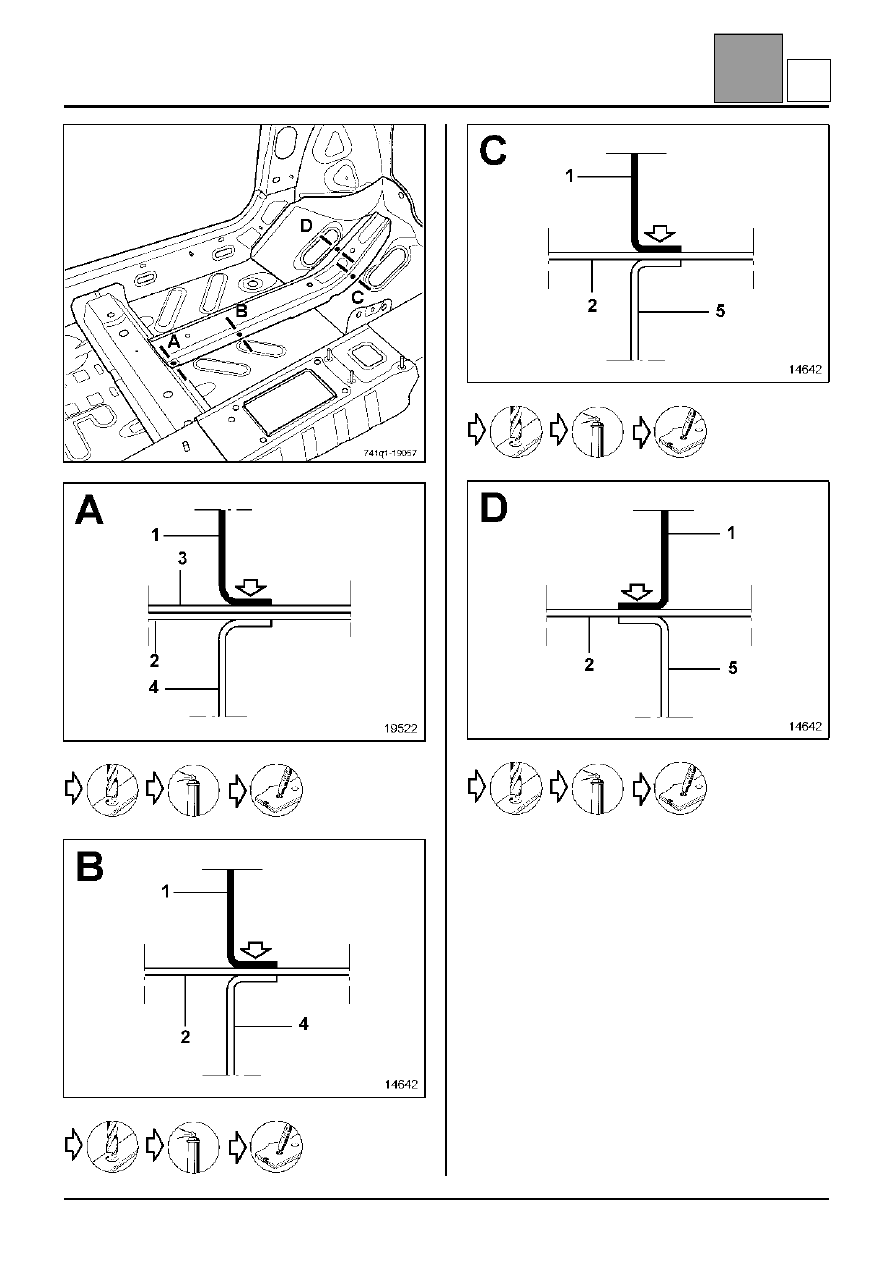

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя поперечина под передним сиденьем

41

41-37

Передняя поперечина под передним сиденьем

Замена этой детали является операцией,
связанной с заменой боковой секции центральной
части пола после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Надставками крепления сиденья

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя поперечина под передним

сиденьем

2 Усилитель центральной части пола
3 Боковая секция центральной части

пола

4 Задняя часть переднего лонжерона
5 Накладка панели порога

2
2,5

1,2/0,8

2
1,5

R

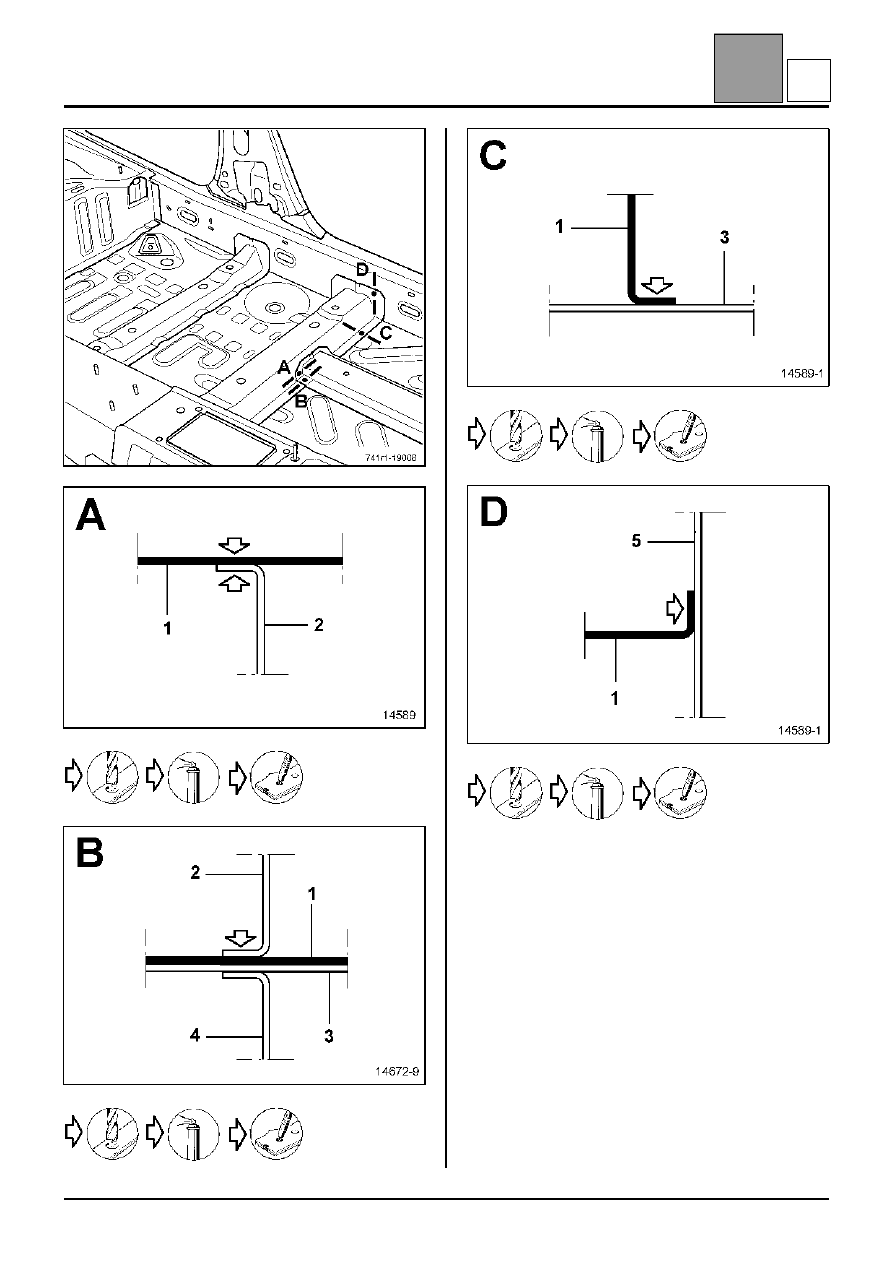

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя поперечина под передним сиденьем

41

41-38

X2

X2

X6

X4

R
