Renault Laguna II. Руководство - часть 278
НИЖНЯЯ ЧАСТЬ КУЗОВА
Боковая секция центральной части пола
41
Боковая секция центральной части пола
Замена этой детали является дополнительной
операцией при замене накладки панели порога
после бокового удара.

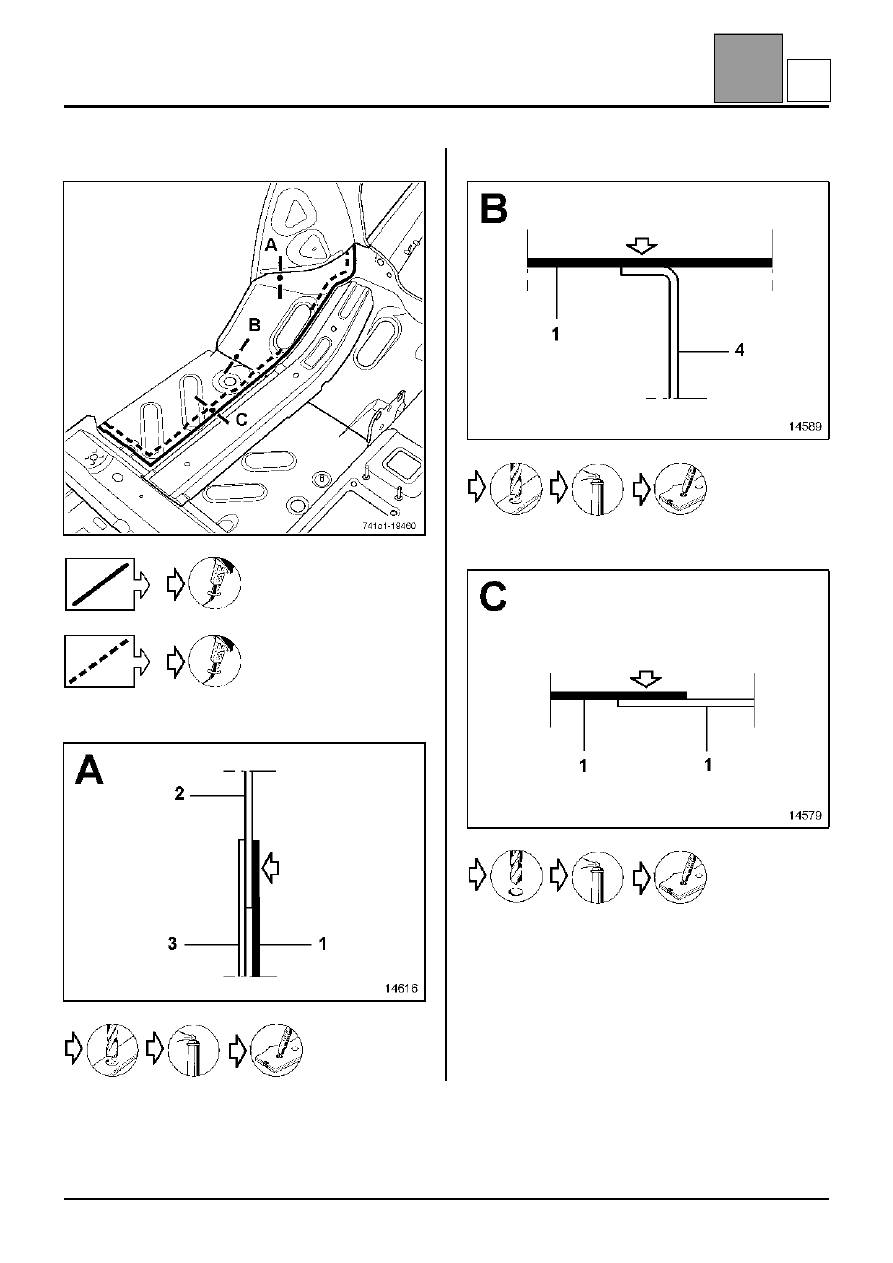

Данная операция может осуществляться двумя
способами (см. методику ниже):

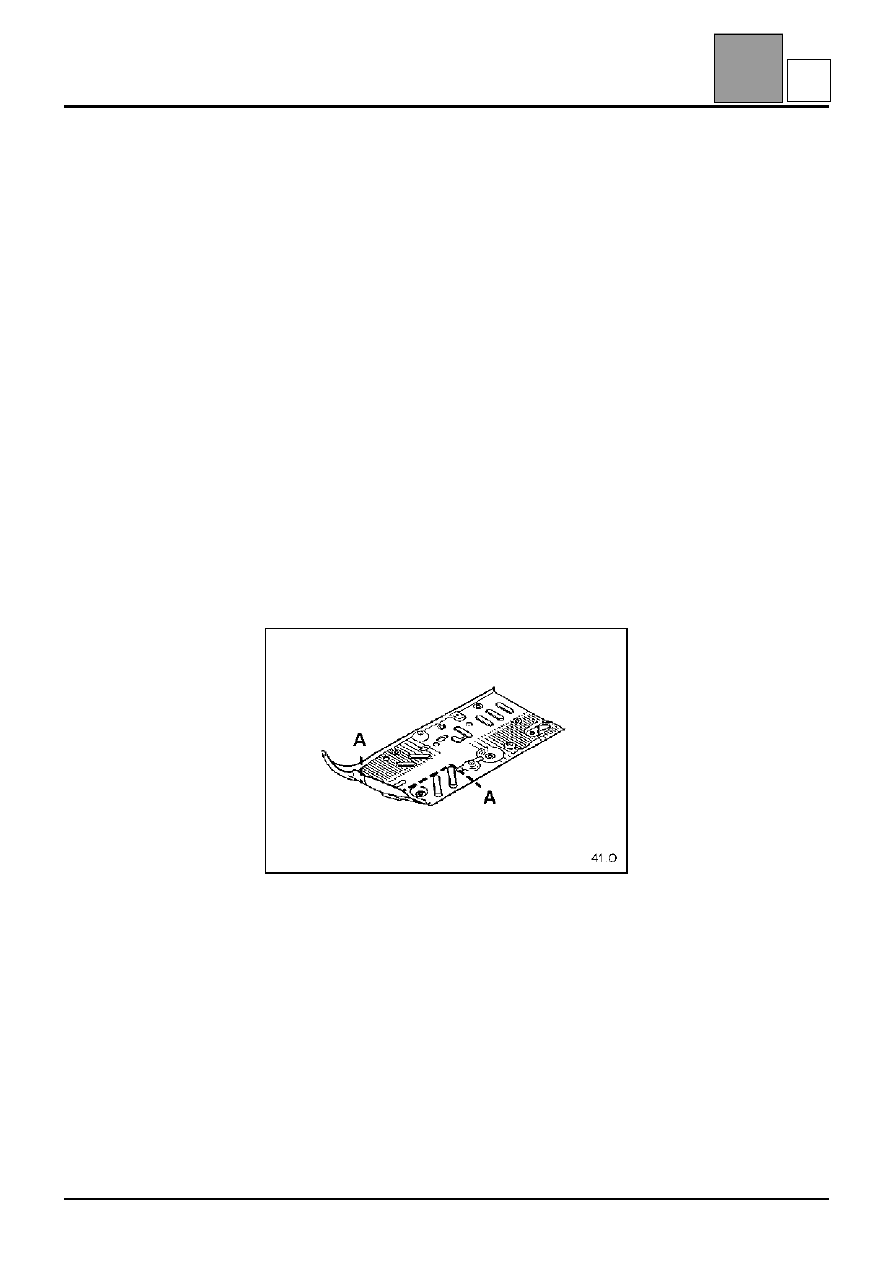

– частично по сечению A-A,
– полностью.
ПРИМЕЧАНИЕ: для частичной замены, которая
производится накладкой панелей друг на друга,
количество точек сварки электрозаклепками в
методике не уточняется.
Точки сварки должны отстоять друг от друга
приблизительно на 60 мм между точками сварки.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
Держатель тормозной трубки

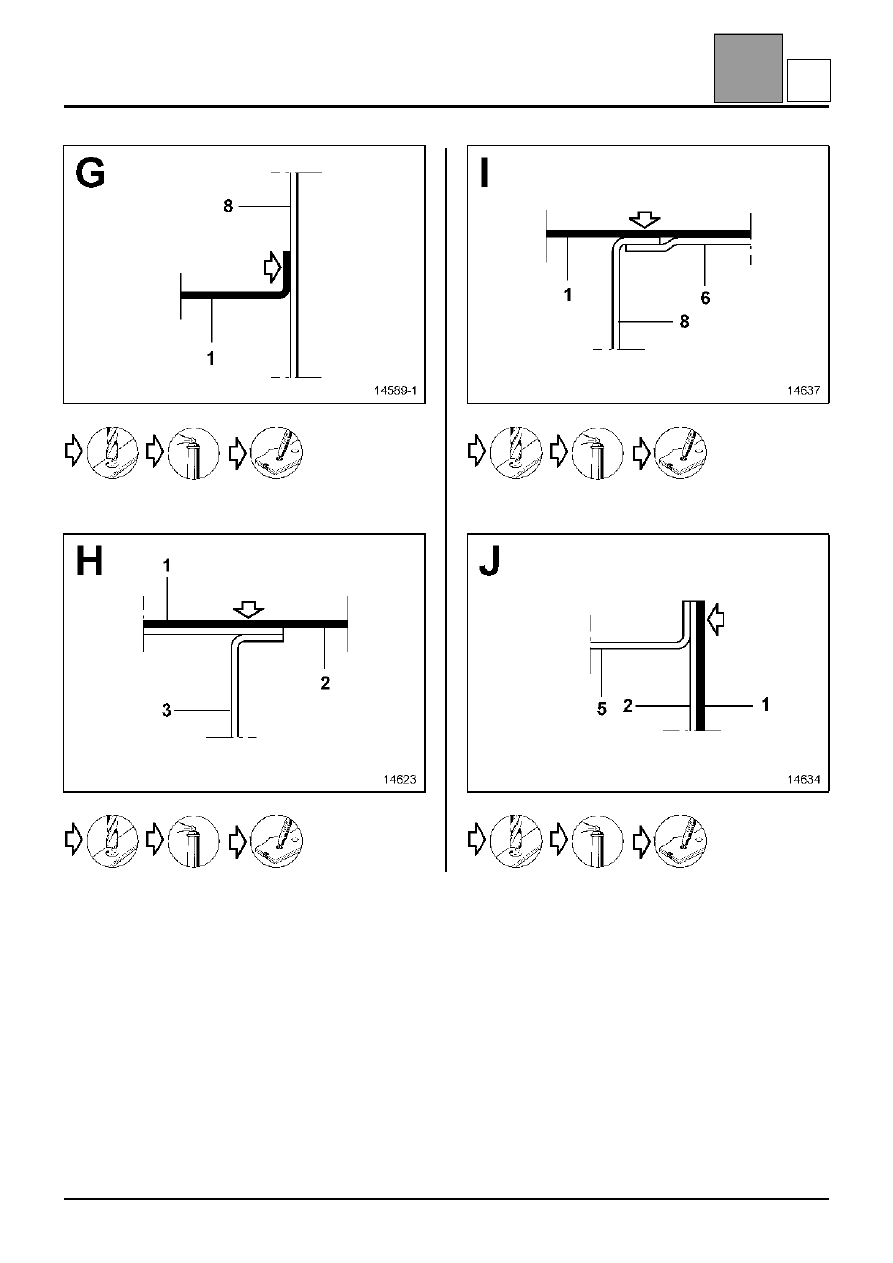

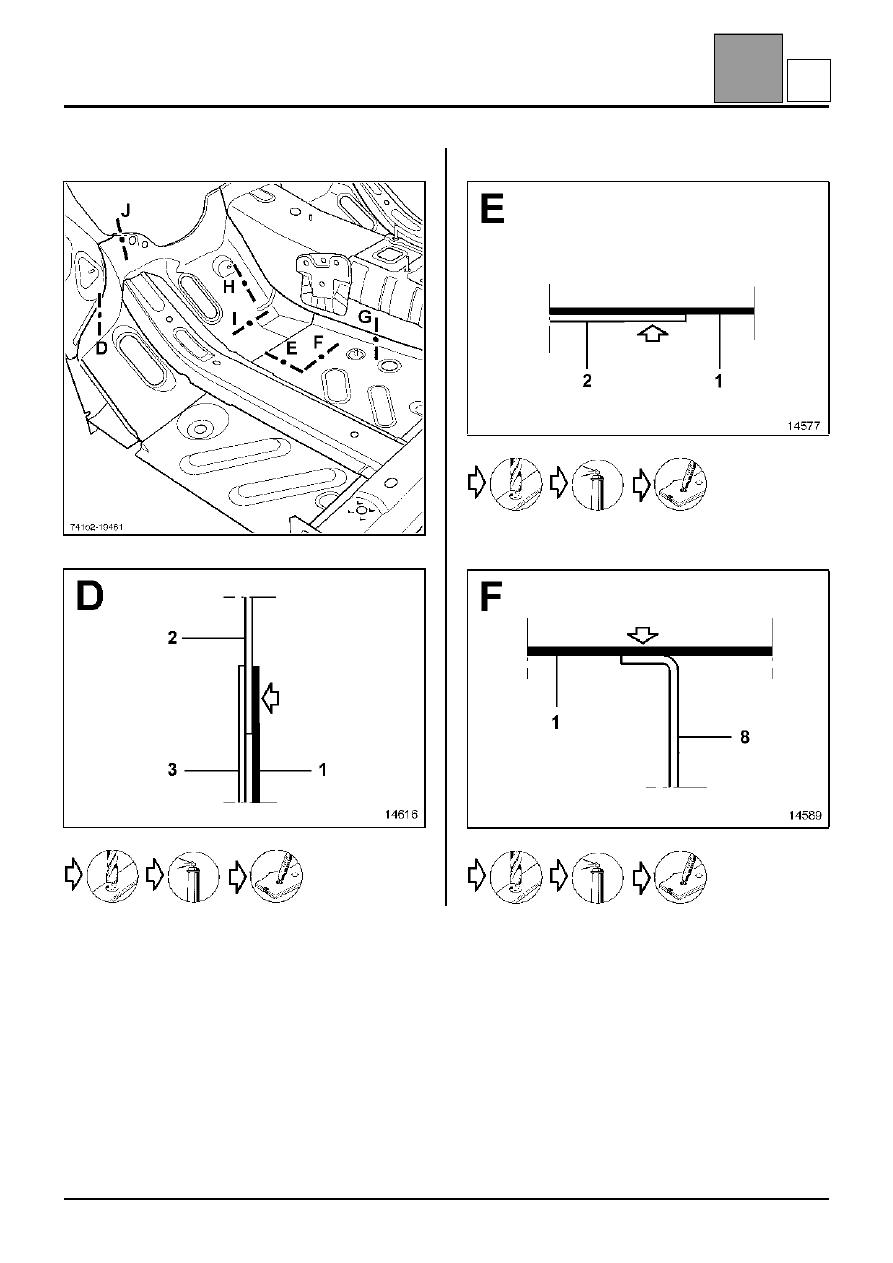

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Боковая секция центральной части
пола
2
Задняя часть колесной арки
3
Колесная арка
4
Узел крепления подрамника
5
Передний лонжерон
6
Передняя боковая поперечина
7
Усилитель туннеля
8
Туннель
9
Задняя часть переднего лонжерона
10 Накладка передней поперечины
задней части пола
11 Передняя поперечина задней части
пола
1,2/0,8
1
2
1,5
1,8
1,5
1,2
1,2
2
1
1,2
41-27
O
