НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя часть переднего лонжерона

41

Задняя часть переднего лонжерона

Замена этой детали является операцией,
связанной с заменой боковой части пола после
бокового удара.

Для выполнения этой операции необходимо
дополнительно заказать:

устанавливаемую в послепродажный период
заднюю заглушку из пеноматериала, складской №
77 01 206 889.

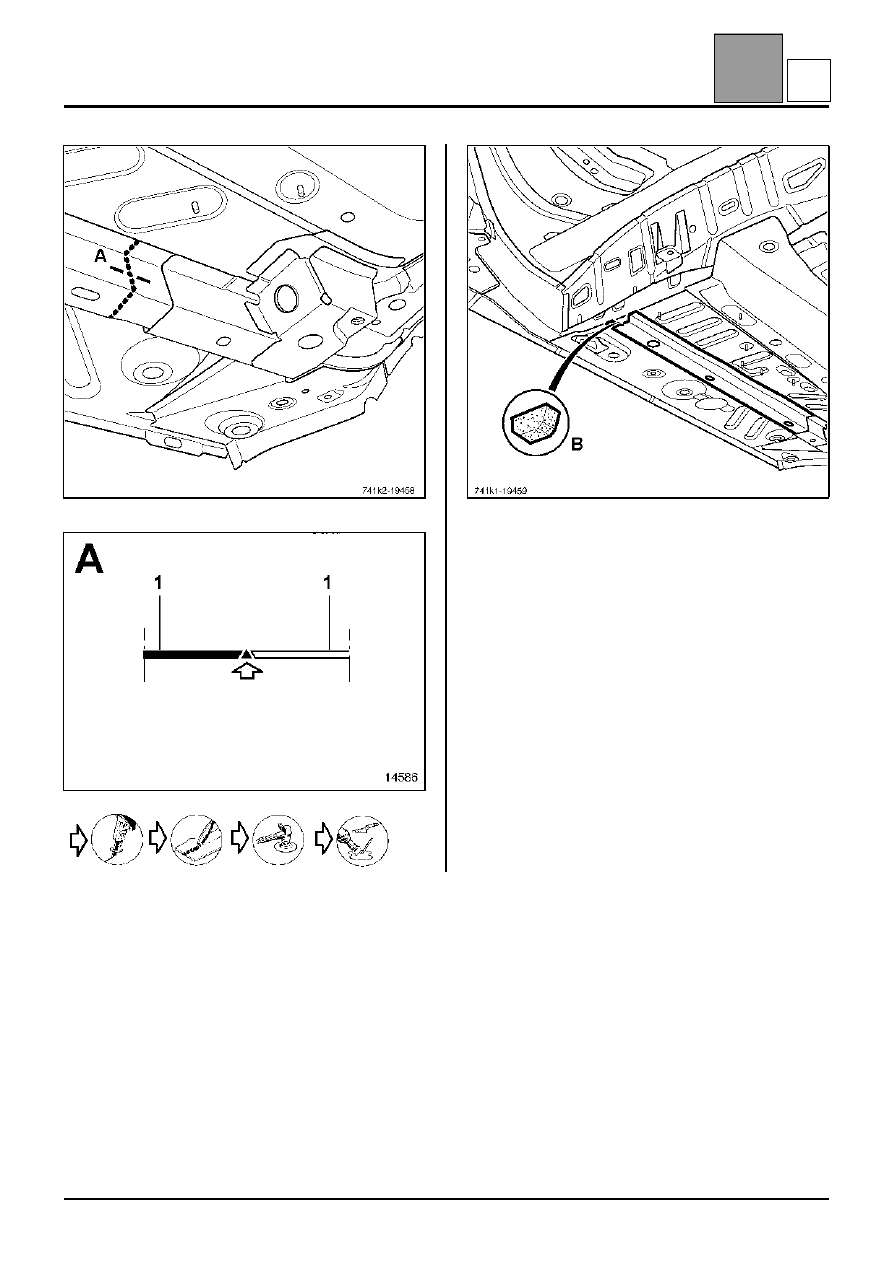

Данная операция может осуществляться двумя
способами (см. методику ниже):
– частично по сечению A-A,
– полностью, если данная операция является

дополнительной при замене центральной части
переднего лонжерона.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

ПРИМЕЧАНИЕ: все сварные соединения должны
осуществляться электрозаклепками.

Необходимо использовать стенд для ремонта
кузова.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя часть переднего лонжерона

2

41-19

K

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя часть переднего лонжерона

41

41-20

НАПОМИНАНИЕ: необходимо заменить заводскую
объемную вставку заглушкой из пеноматериала,
устанавливаемой после продажи (B) складской №
77 01 206 889.

K

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель туннеля

41

41-21

Усилитель туннеля

Замена этой детали является дополнительной
операцией при замене боковой части центральной
секции пола или передней колесной арки в сборе
после бокового переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Кронштейнами крепления акустических стяжек
Зачеканенными гайками
Заклепкой

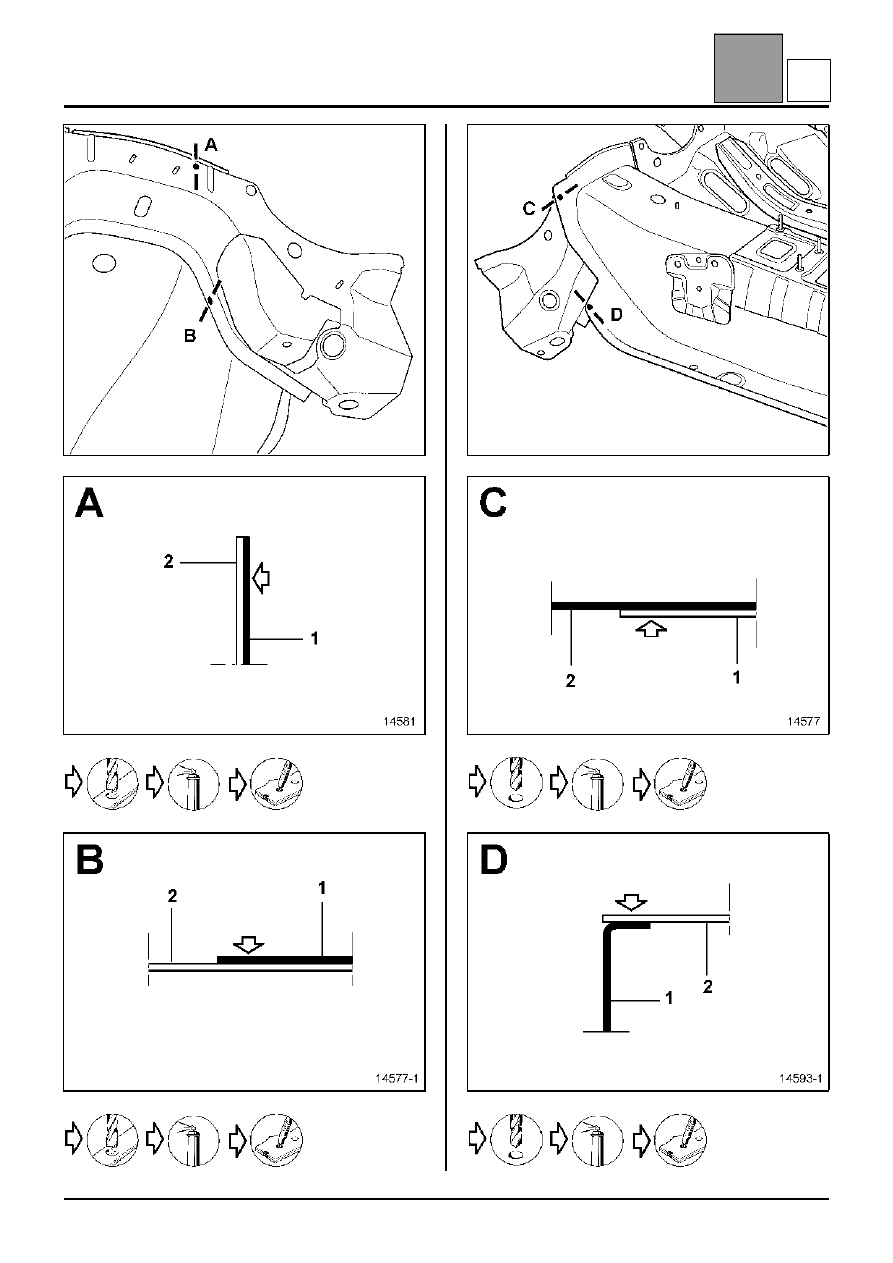

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Усилитель туннеля
2 Туннель

1,2
1,2

L

L

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель туннеля

41

41-22

X4

X6

X3

X2

L
