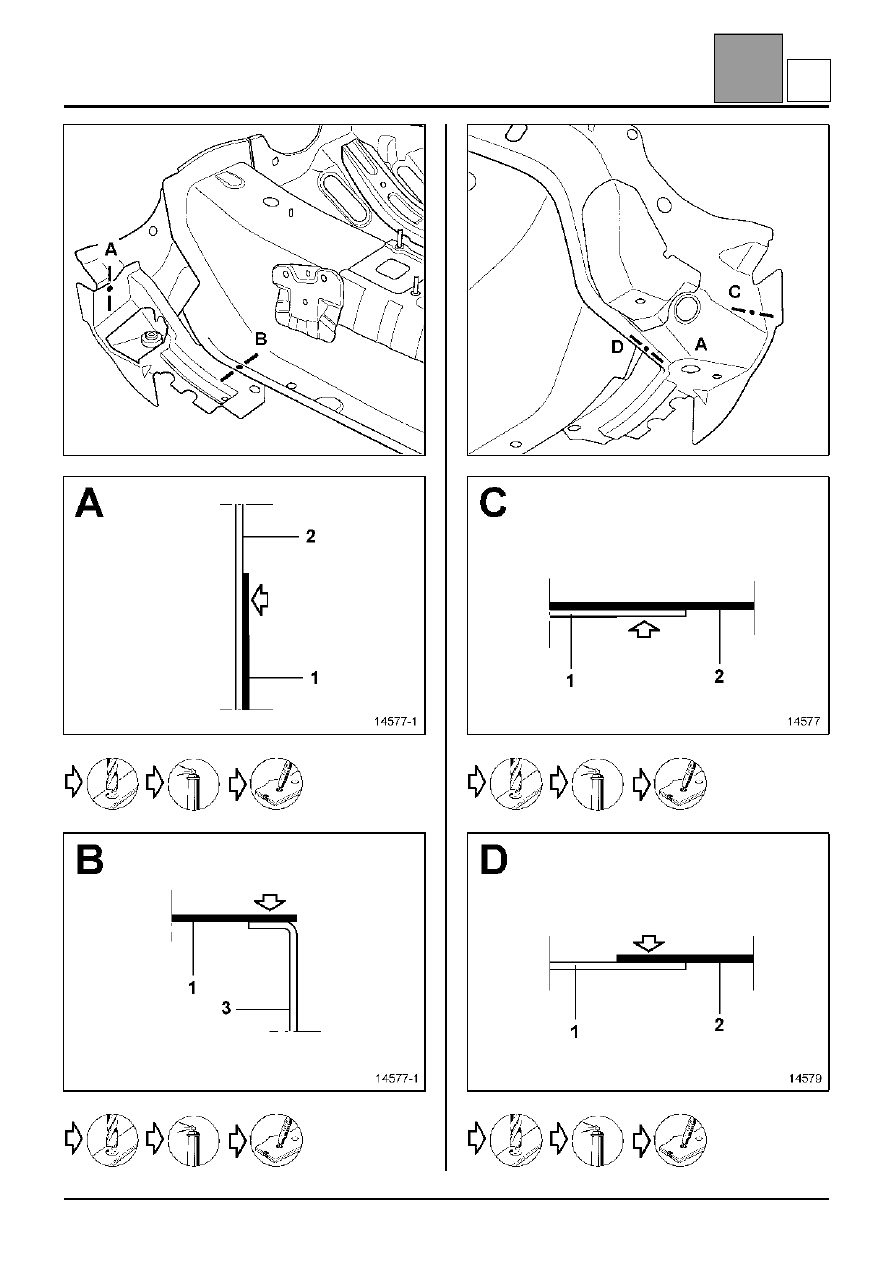

НИЖНЯЯ ЧАСТЬ КУЗОВА

Узел крепления подрамника

41

41-23

Узел крепления подрамника

Замена этой детали является операцией,
связанной с заменой усилителя туннеля после
переднего бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Зачеканенной гайкой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Узел крепления подрамника
2 Усилитель туннеля
3 Туннель

1,5
1,2
1,2

M

НИЖНЯЯ ЧАСТЬ КУЗОВА

Узел крепления подрамника

41

41-24

X3

X4

X2

M

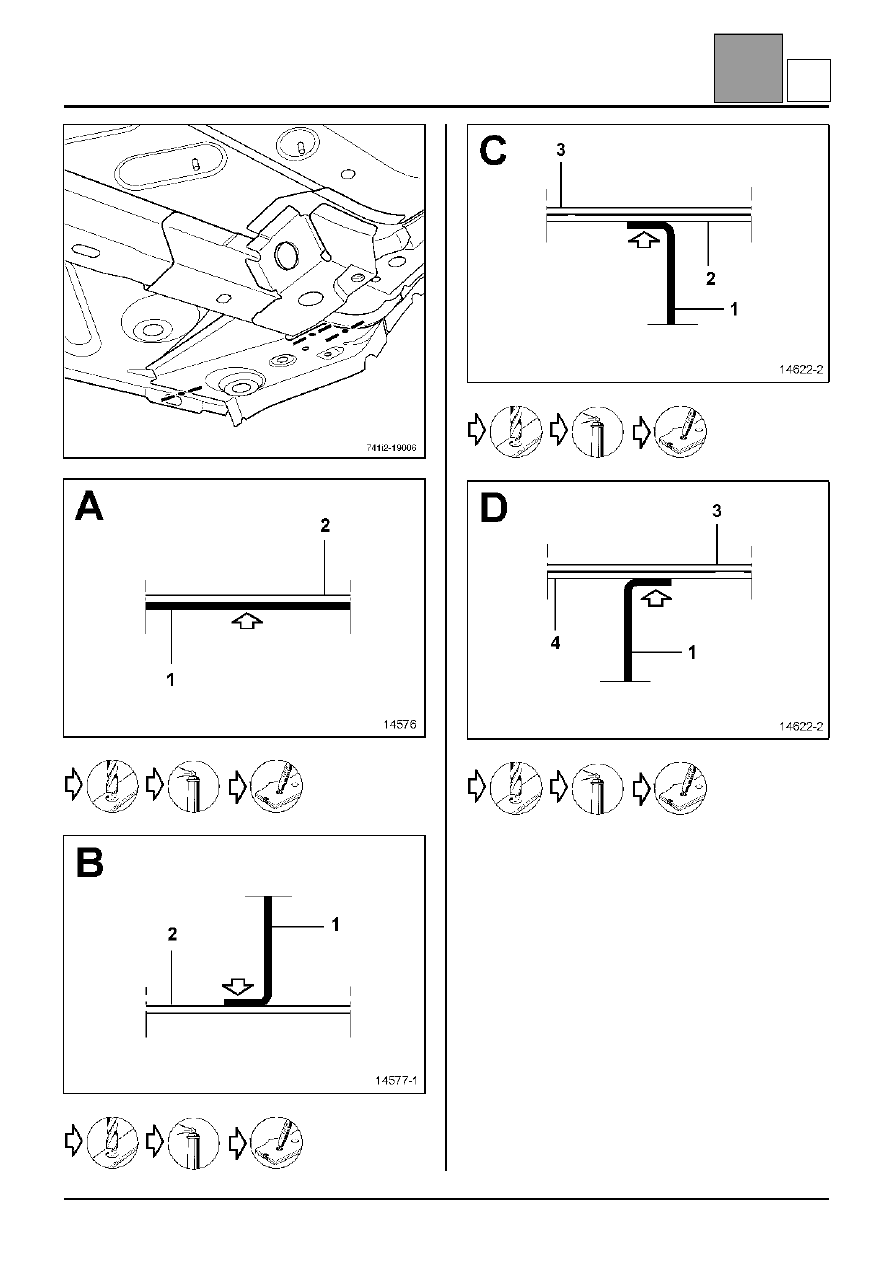

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель узла крепления подрамника

41

41-25

Усилитель узла крепления подрамника

Замена этой детали является операцией,
связанной с заменой центральной части переднего
лонжерона после бокового переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Подкладкой
Приварной гайкой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Усилитель узла крепления

подрамника

2 Центральная часть переднего

лонжерона

3 Боковая секция центральной части

пола

4 Передняя боковая поперечина

2

4

1,2/0,8

1,5

N

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель узла крепления подрамника

41

41-26

X6

X2

 X6

N
