НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя колесная арка в сборе

41

41-15

Передняя колесная арка в сборе

Замена этой детали является дополнительной
операцией при замене брызговика после
переднего бокового удара.

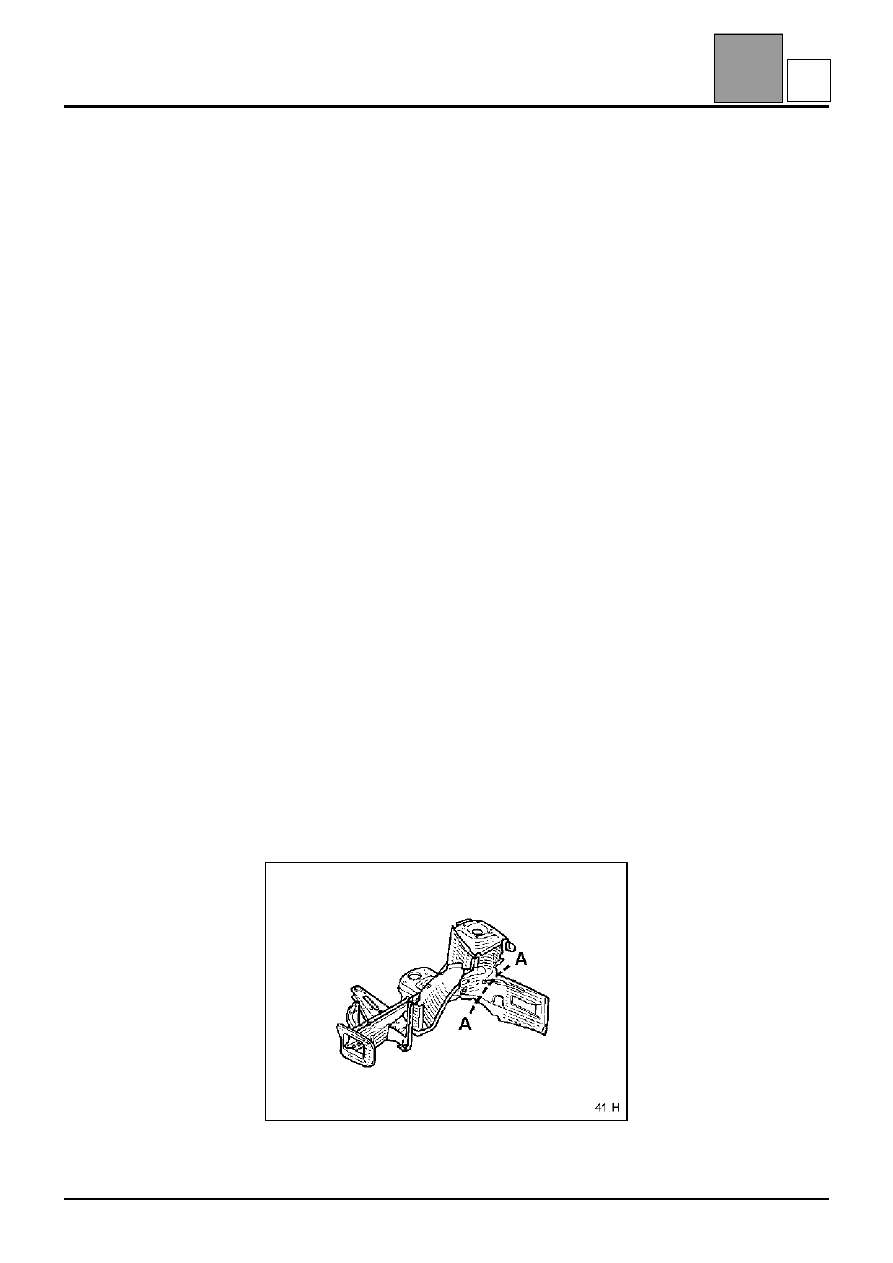

Данная операция может осуществляться двумя
способами:
– частично (по сечению A-A),
– полностью.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание)

Необходимо использовать стенд для ремонта
кузова.

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Лонжероном
Чашкой брызговика
Накладкой лонжерона
Колесной аркой
Приварными шпильками
Внутренним усилителем
Накладкой
Зачеканенными гайками
Усилителем лонжерона
Опорой двигателя
Кронштейном поперечины
Кронштейном коробки передач (левая сторона)
Кронштейном аккумуляторной батареи (левая
сторона)
Внутренним усилителем
Отбойником
Распоркой крепления подрамника
Центрирующим приспособлением

H

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя боковая поперечина

41

41-16

Передняя боковая поперечина

Замена этой детали является дополнительной
операцией при замене накладки панели порога или
задней части передней колесной арки после
бокового переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Усилителем

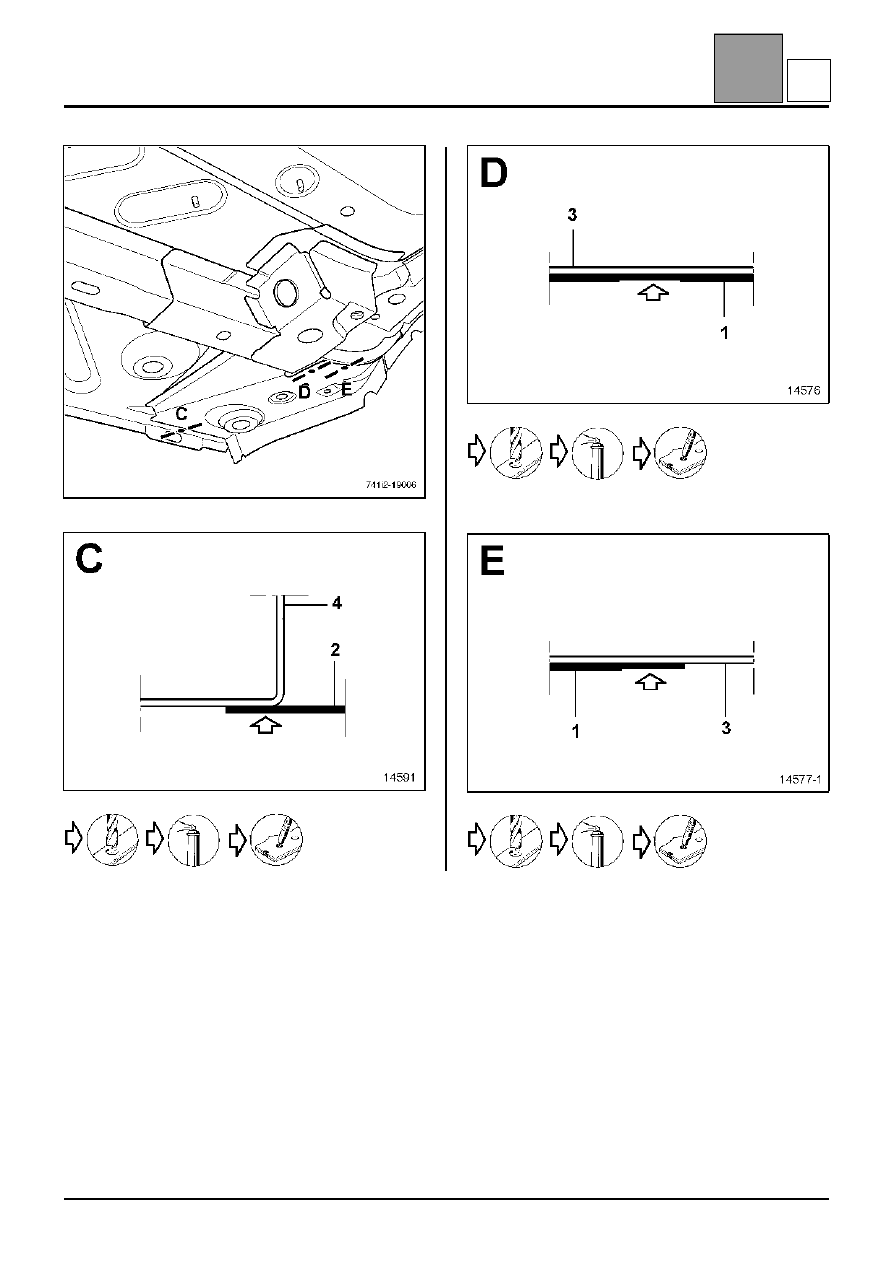

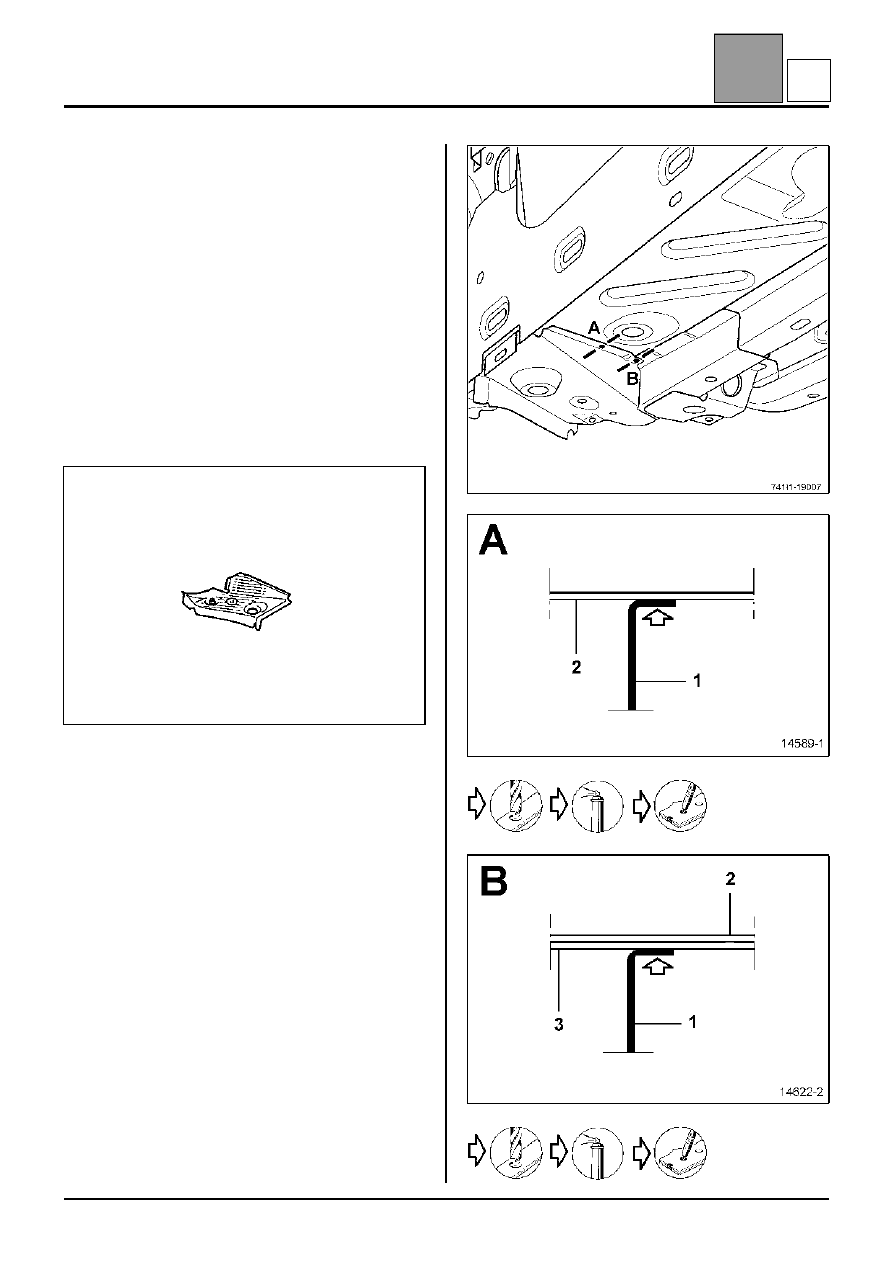

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

X4

1 Передняя боковая поперечина
2 Боковая секция центральной части

пола

3 Центральная часть переднего

лонжерона

4 Накладка панели порога

1,5

1,2/0,8

4
1,5

I

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя боковая поперечина

41

41-17

X3

X5

X6

I

НИЖНЯЯ ЧАСТЬ КУЗОВА

Центральная часть переднего лонжерона

41

41-18

Центральная часть переднего лонжерона

Замена этой детали является дополнительной
операцией при замене передней колесной арки в
сборе с лонжероном или боковой части
центрального пола после бокового переднего
удара.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание)

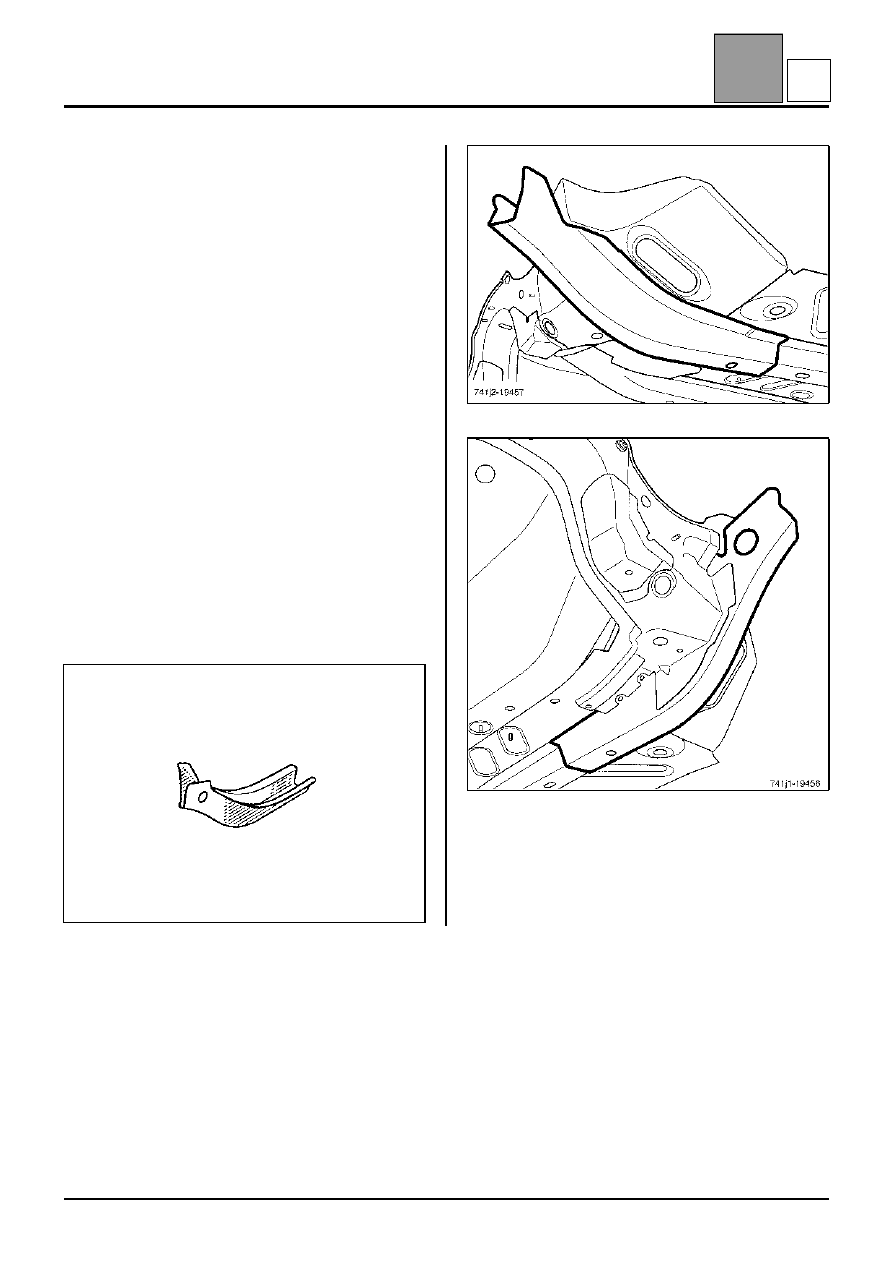

Ниже представлены для справки два вида
установленной детали.

ВАЖНОЕ ЗАМЕЧАНИЕ: все сварные
соединения должны выполняться
электрозаклепками (толщина детали: 4 мм).

Необходимо использовать стенд для ремонта
кузова.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно
