Renault Laguna II. Руководство - часть 273

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-7

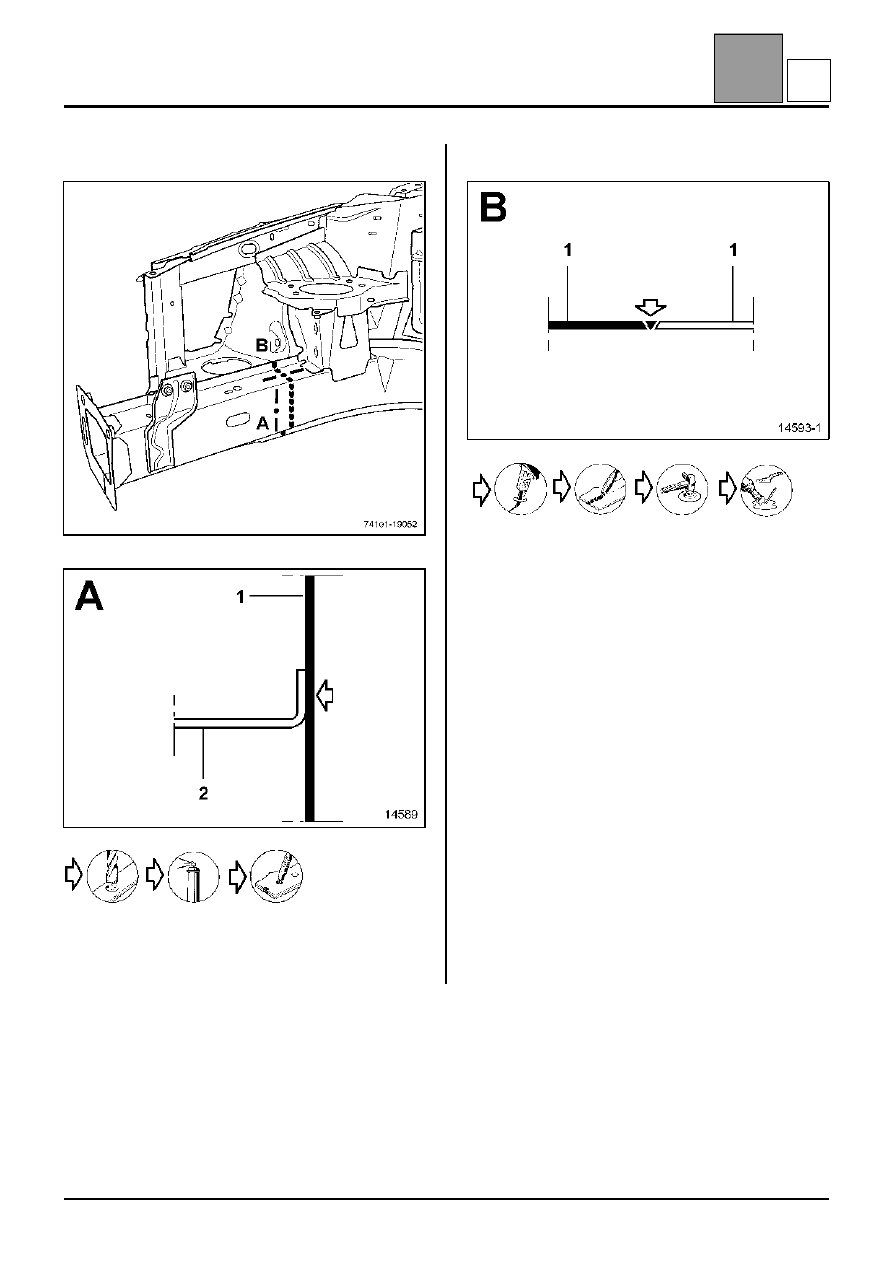

Частичная замена

X2

ПРИМЕЧАНИЕ: примите меры, чтобы не
повредить усилитель (2) во время проведения
работ.

ВАЖНОЕ ЗАМЕЧАНИЕ: разрез осуществляется за
линией соединения.

E

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-8

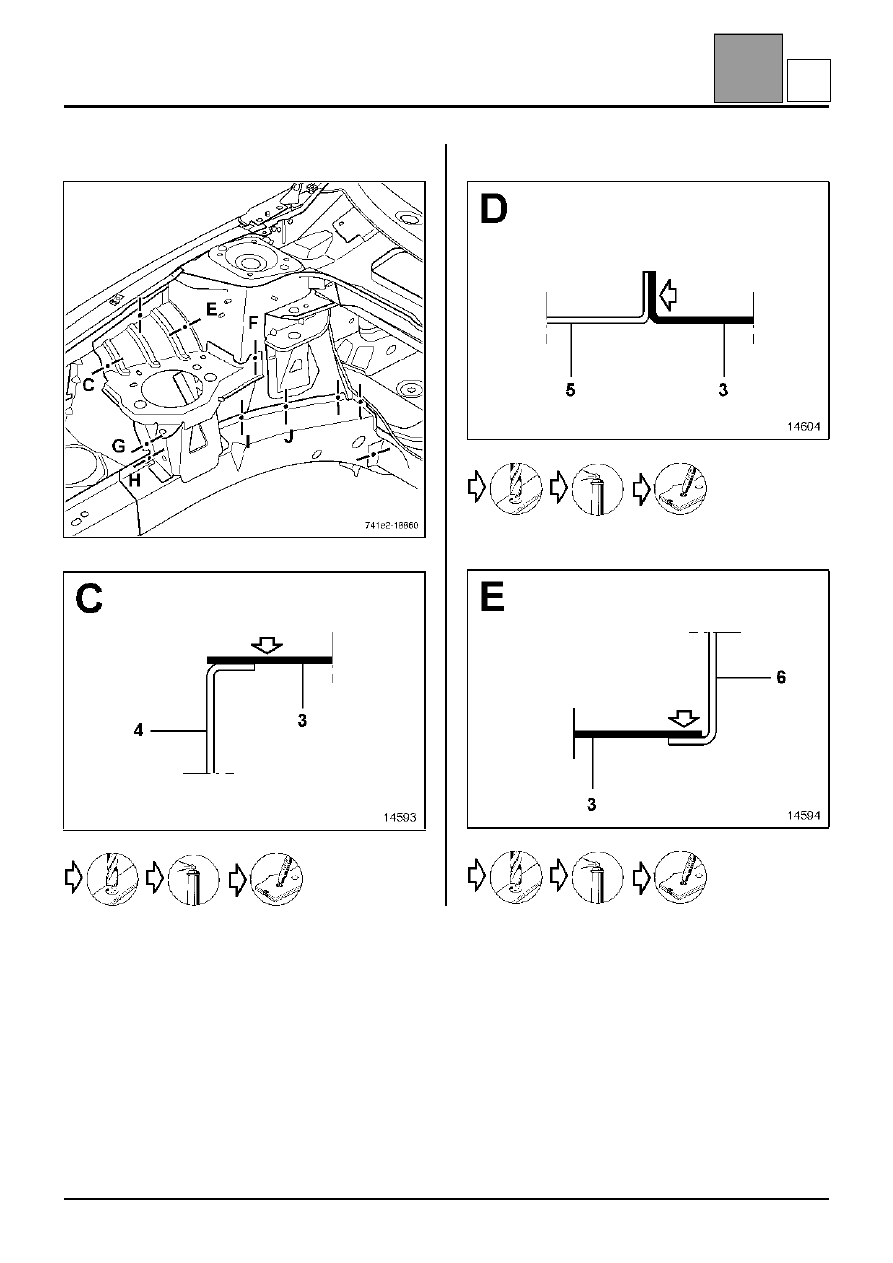

Полная замена

X4

X5

X3

E

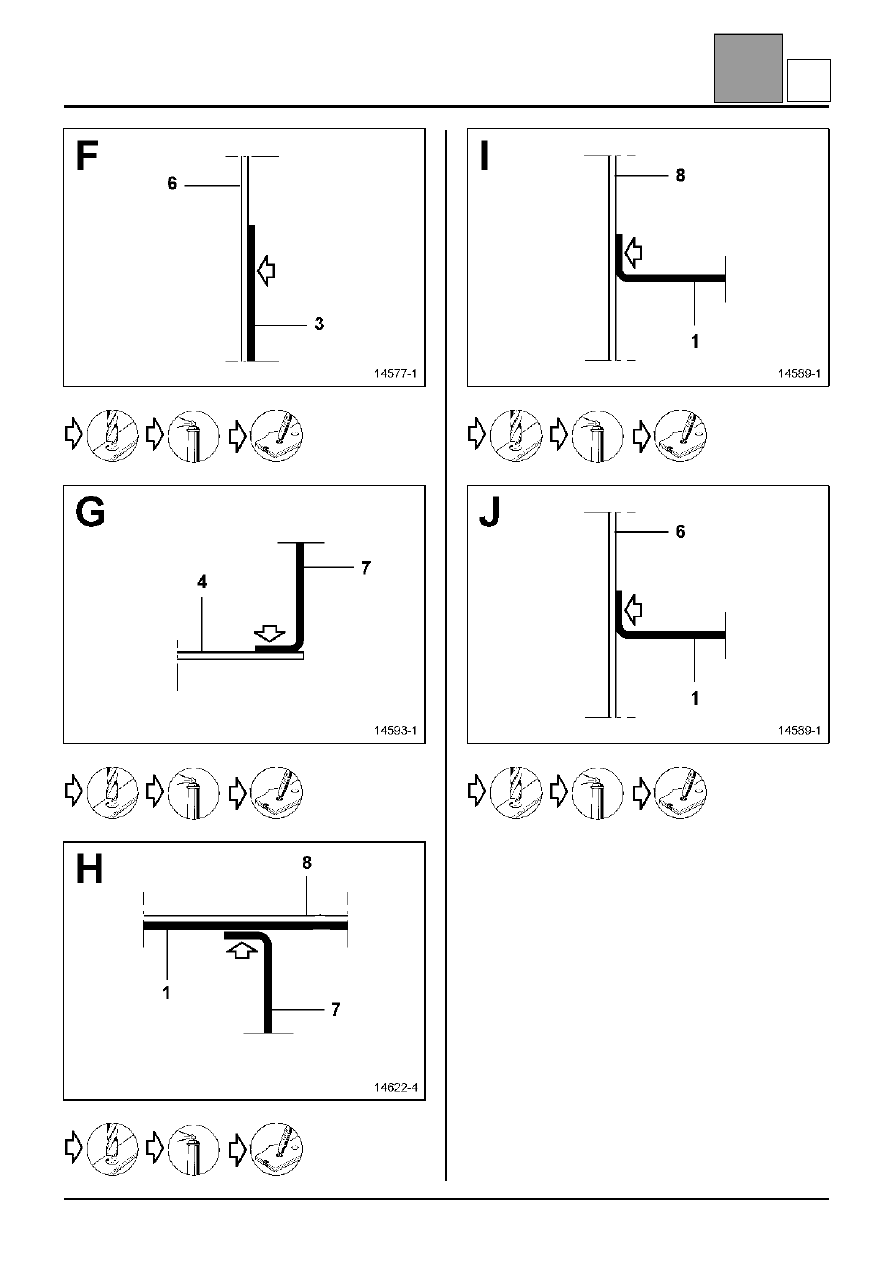

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-9

X4

X3

X2

X5

E

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-10

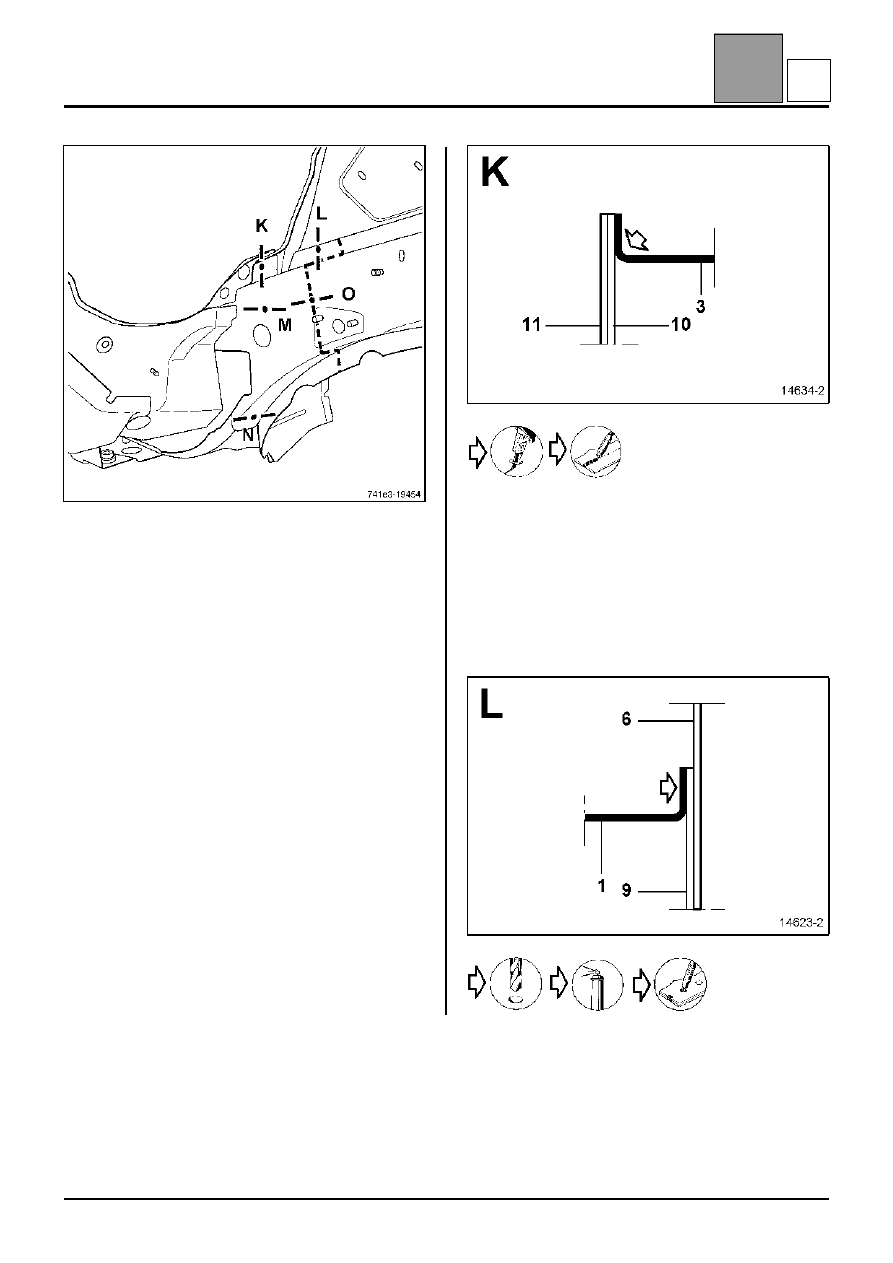

ВАЖНОЕ ЗАМЕЧАНИЕ: для того чтобы
обойтись без снятия кронштейна крепления
педального узла (приклеенного), точки сварки
на уровне сечения (K) должны быть сохранены.
Необходимо выполнить разрез по сгибу панели
(см. сечение K). Данная операция должна быть
также выполнена на детали, поставляемой в
запчасти.

X2

E
