ОБЩИЕ СВЕДЕНИЯ

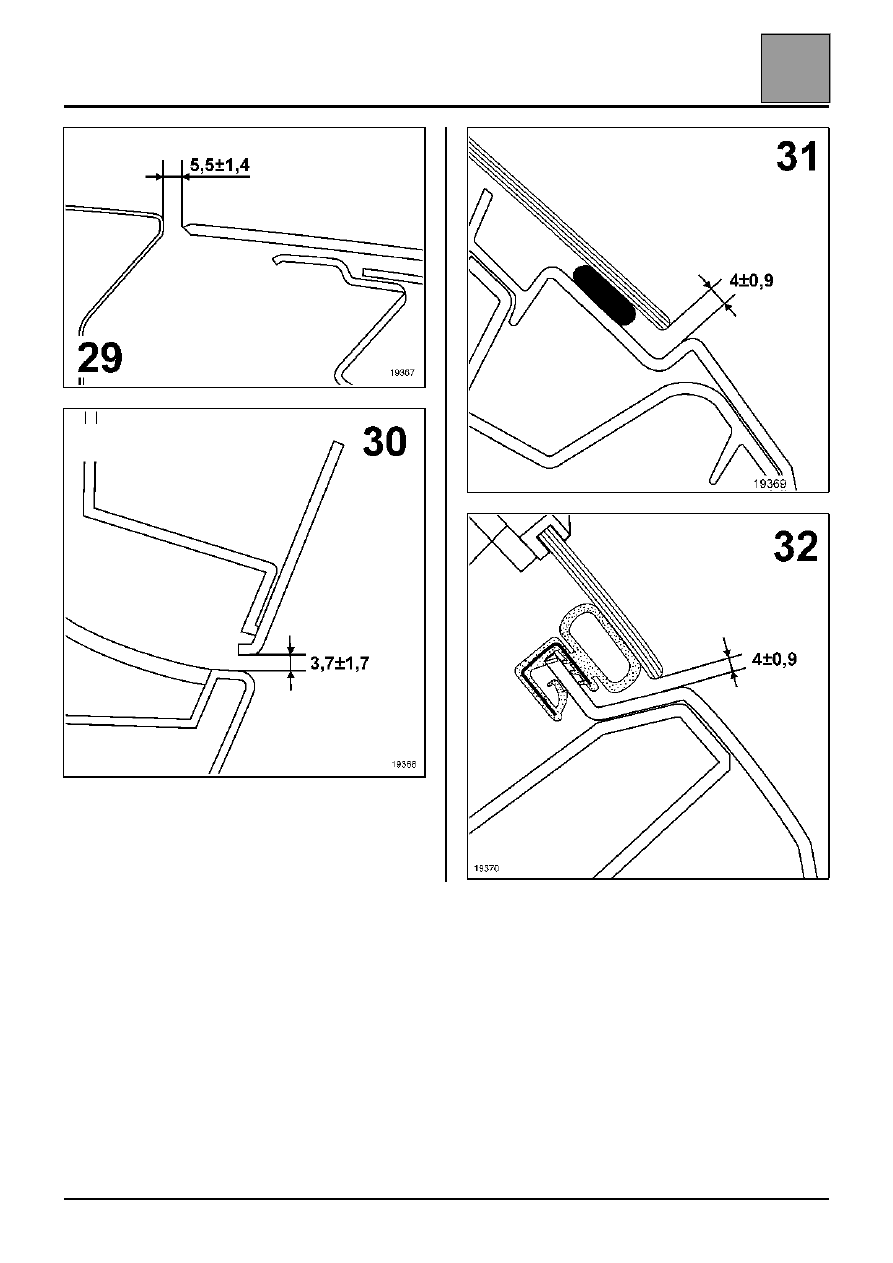

Зазоры открывающихся элементов кузова

40

40-34

ОБЩИЕ СВЕДЕНИЯ

Зазоры открывающихся элементов кузова

40

40-35

НИЖНЯЯ ЧАСТЬ КУЗОВА

Крайняя передняя поперечина

41

141

НИЖНЯЯ ЧАСТЬ КУЗОВА

Крайняя передняя поперечина

Замена этой детали является базовой операцией
при лобовом ударе.
Данный элемент является съемным.

В приведенном ниже описании операции
представлены лишь соединения, специфичные для
рассматриваемой детали.

ВАЖНЫЕ УКАЗАНИЯ:
– Эта поперечина служит для обеспечения

жесткости конструкции моторного отсека.
Следовательно, перед проведением любых
работ с ней, необходимо обязательно ослабить
крепление двигателя к точкам опоры.

– невыполнение этого условия может привести к

нарушению величины расхождения концов
лонжеронов.

Информация, относящаяся к дополнительным
деталям, рассматривается в соответствующих
главах (см. оглавление).

ПРИМЕЧАНИЕ: детали, поставляемые со склада
запасных частей, окрашены в черный цвет и не
требуют окраски при замене.

КОМПЛЕКТ ПОСТАВКИ СО СКЛАДА

Деталь в сборе с:
Внутренними блоками
Внешними блоками
Элементами крепления
Кронштейном крепления бампера (1)
Резьбовой бонкой для буксировочной проушины
Шумоизоляционной массой

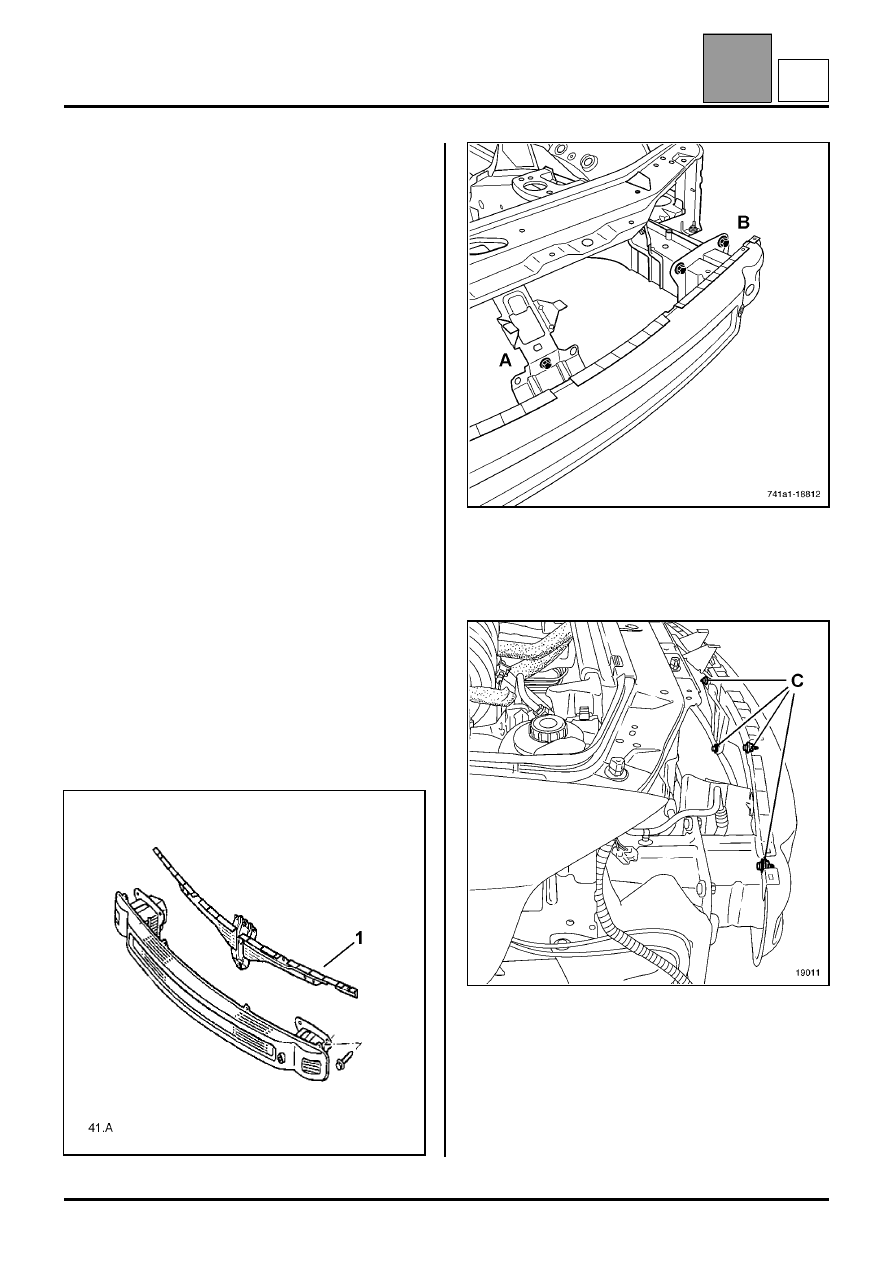

Снимите:
– центральный крепежный болт (A);
– боковые крепежные болты (B) (по четыре с

каждой стороны).

ПРИМЕЧАНИЕ: кронштейн крепления бампера
может быть снят отдельно от поперечины
(болты C).

ВНИМАНИЕ: Распределение веса поперечины
является важным фактором (шумоизоляционная
масса должна располагаться справа).

41-1

A

НИЖНЯЯ ЧАСТЬ КУЗОВА

Усилитель крепления крайней передней поперечины

41

Усилитель крепления крайней передней поперечины

Замена этой детали является дополнительной
операцией при замене накладки переднего
лонжерона после переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Крайняя передняя поперечина должна
использоваться в качестве шаблона при установке
этой детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Пластиной кронштейна
Зачеканенными гайками

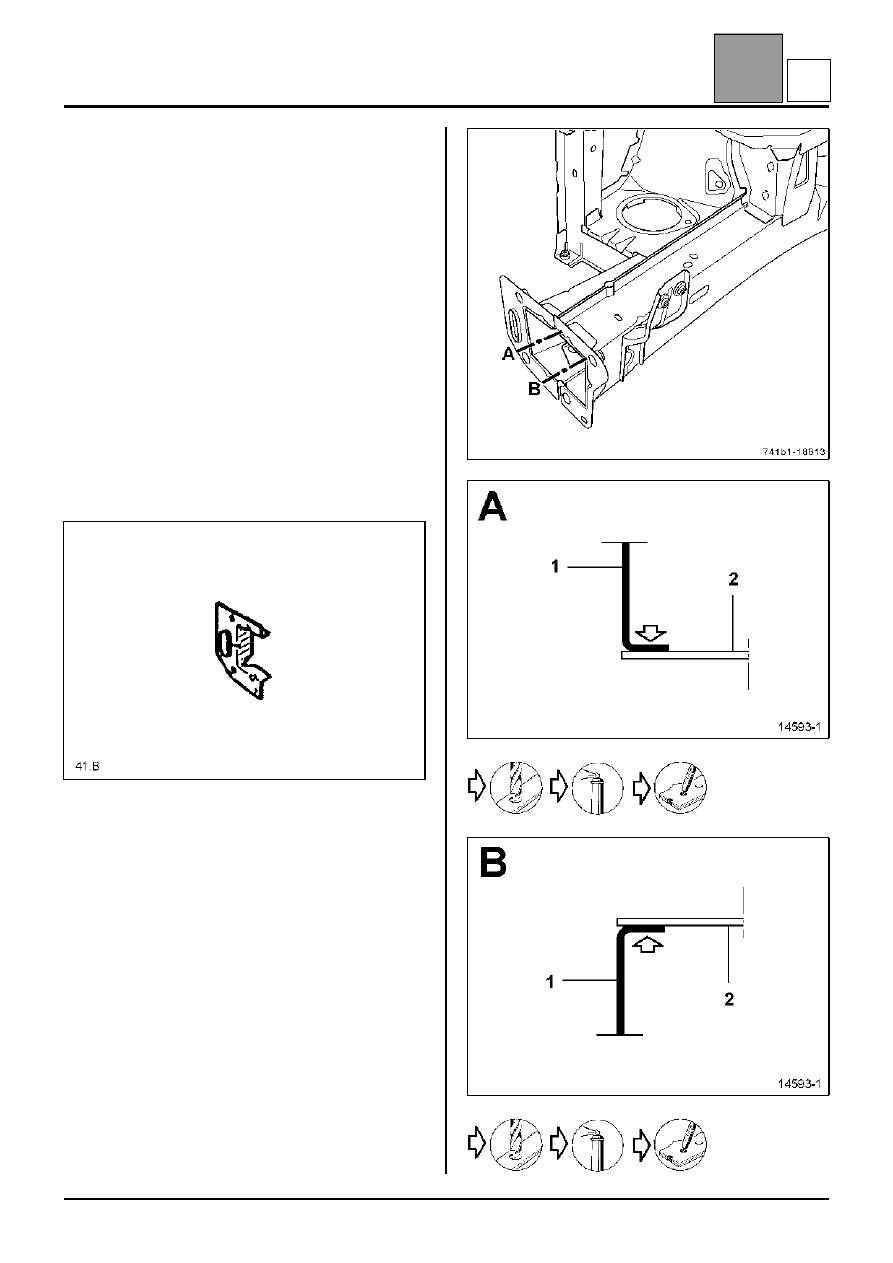

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

X4

X2

1 Усилитель крепления крайней передней

поперечины

2 Накладка переднего лонжерона

2,5
1,5

41-2

B
