НИЖНЯЯ ЧАСТЬ КУЗОВА

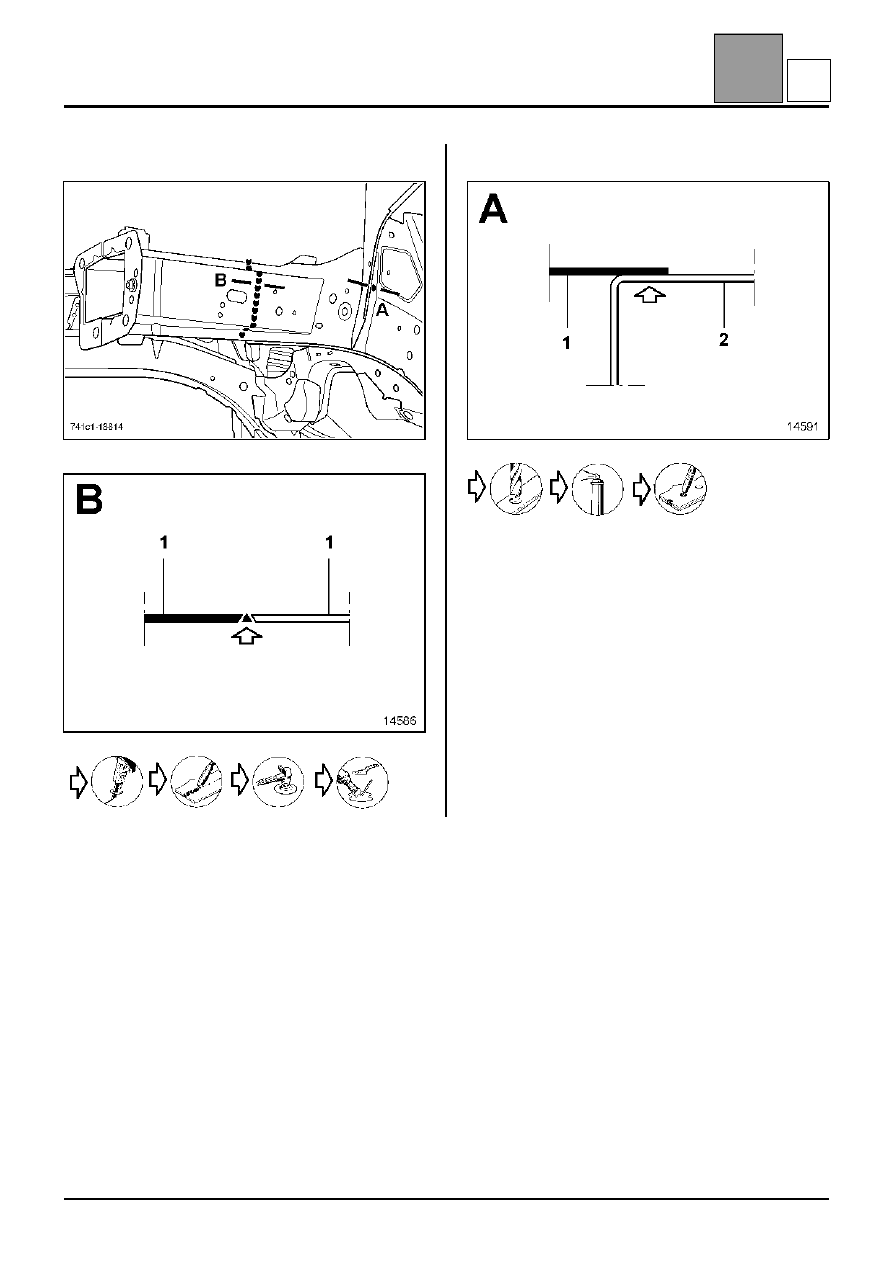

Накладка переднего лонжерона

41

41-3

Накладка переднего лонжерона

Замена этой детали является основной операцией.

Для проведения данной операции необходимо
дополнительно заказать усилитель крепления
крайней передней поперечины (1).

Данная операция может осуществляться двумя
способами:
– частично (по сечению A-A),
– полностью.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

ВАЖНОЕ ЗАМЕЧАНИЕ!
Накладка переднего лонжерона состоит из двух
листов стали различной толщины, соединенных
(сваренных) вместе.

Частичный вырез A-A осуществляется
непосредственно за линией этого соединения.

Для замены этой детали необходимо
использование стенда для ремонта кузова.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание)

КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:

Внутренним усилителем

Накладкой

Зачеканенными гайками

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Накладка переднего лонжерона

(передняя часть)

2 Колесная арка

1,5/2,5
1,8

C

НИЖНЯЯ ЧАСТЬ КУЗОВА

Накладка переднего лонжерона

41

41-4

Частичная замена

Полная замена

X6

C

НИЖНЯЯ ЧАСТЬ КУЗОВА

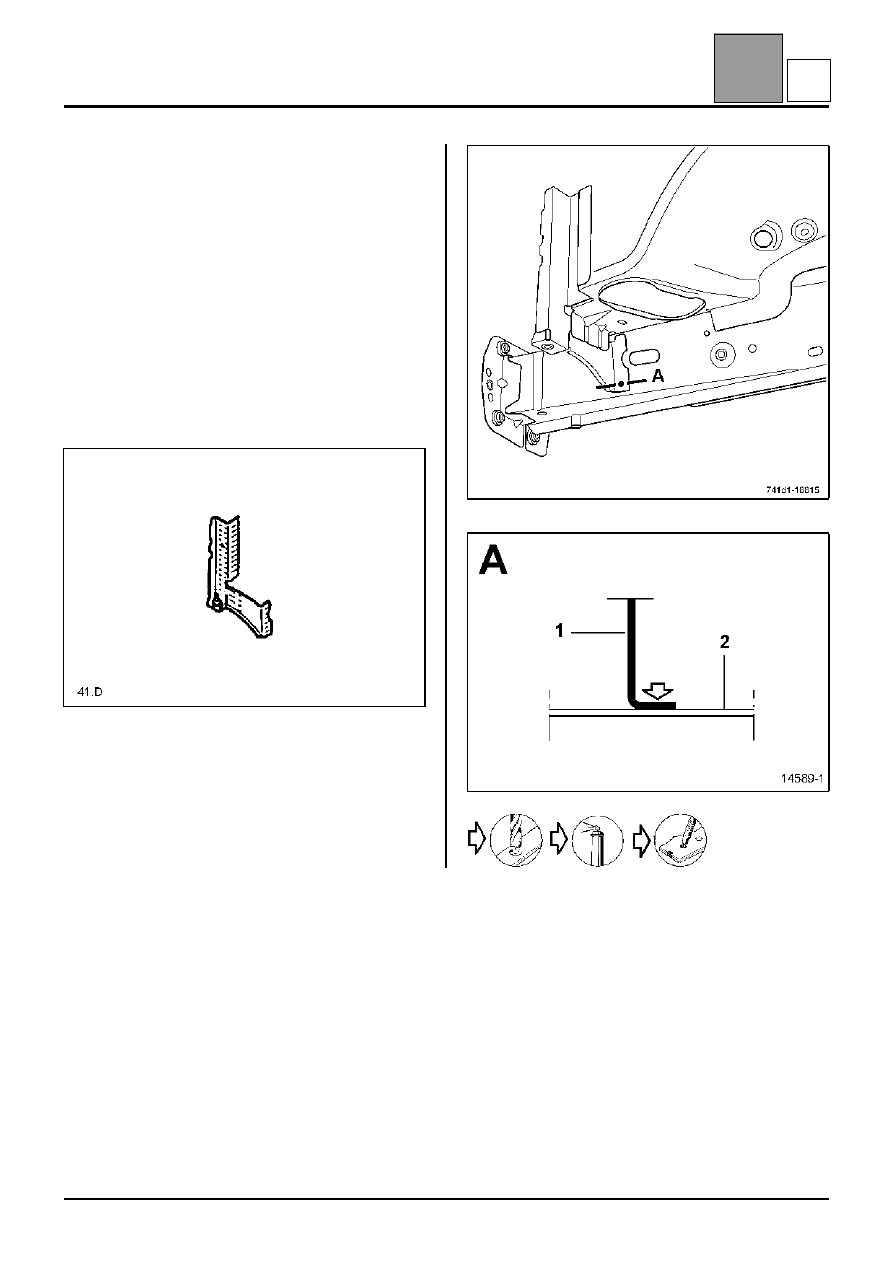

Крайняя боковая передняя поперечина

41

41-5

Крайняя боковая передняя поперечина

Замена этой детали является дополнительной
операцией при замене накладки переднего
лонжерона после переднего удара или при замене
брызговика после бокового переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

X3

1 Крайняя боковая передняя поперечина
2 Накладка переднего лонжерона

1
1,5

D

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-6

Передний лонжерон

Замена этой детали является дополнительной
операцией при замене усилителя крепления
крайней передней поперечины и передней части
колесной арки после переднего удара.

Данная операция может осуществляться двумя
способами:
– частично (по сечению A-A),
– полностью.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Необходимо использовать стенд для ремонта
кузова.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
Усилителем лонжерона
Опорой двигателя
Кронштейном поперечины
Кронштейном коробки передач (левая сторона)
Полкой под аккумуляторную батарею (левая
сторона)
Внутренним усилителем
Отбойником
Распоркой крепления подрамника
Центрирующим приспособлением
Зачеканенными гайками

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Передний лонжерон

2

Усилитель лонжерона

3

Опора двигателя

4

Передняя часть колесной арки

5

Брызговик

6

Колесная арка

7

Усилитель опоры двигателя

8

Накладка лонжерона

9

Центральная часть переднего
лонжерона

10 Задняя часть колесной арки
11 Боковая секция центральной части

пола

12 Усилитель туннеля
13 Передняя боковая поперечина

1,8

2
2,5
0,8

1,2/2

2
1,5

1,5/2,5

4
1

1,2/0,8

1,2
1,5
