НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-11

X2

X5

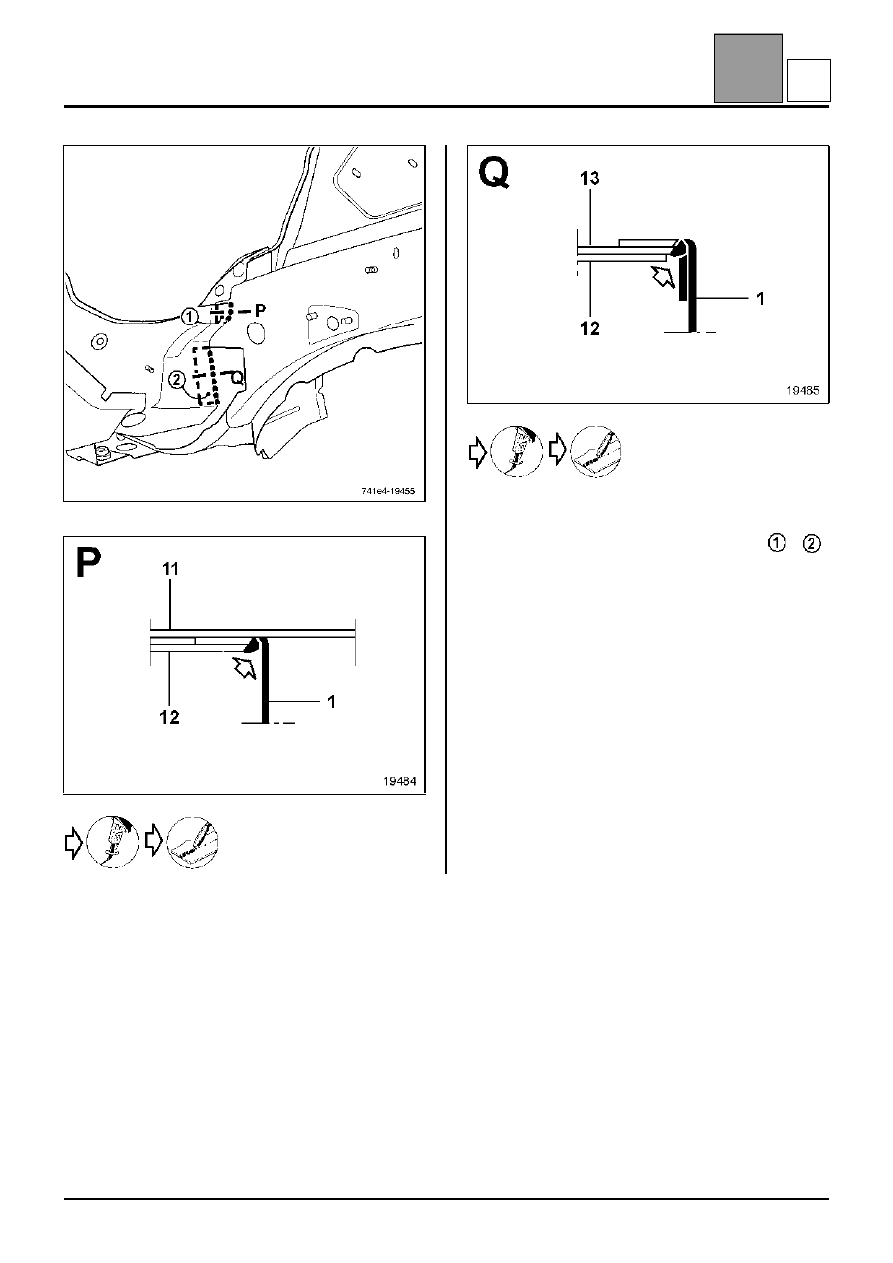

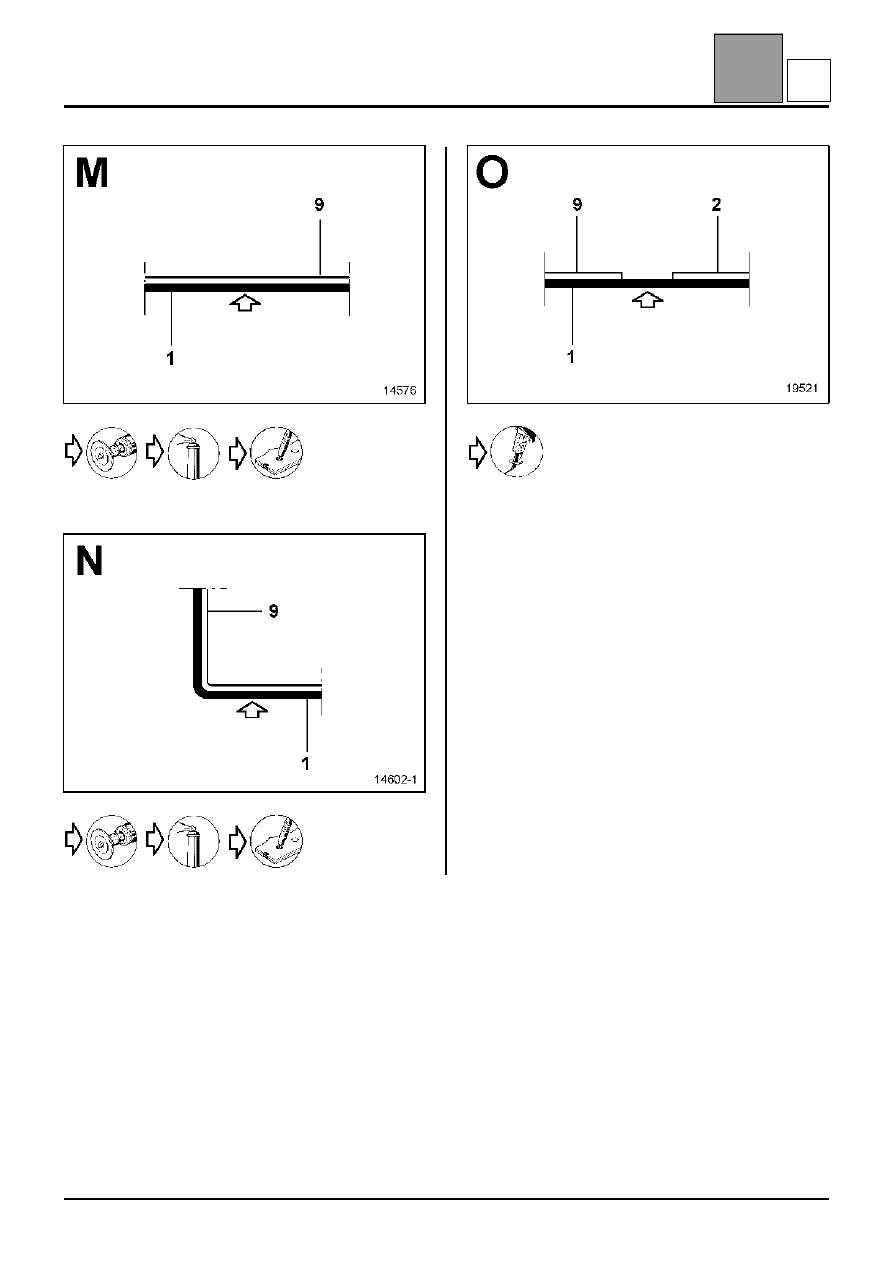

ПРИМЕЧАНИЕ: данный вырез необходим для
облегчения удаления первоначальных точек
сварки.
Вырез производится между усилителем лонжерона
(2) и центральной частью переднего лонжерона (9).

E

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передний лонжерон

41

41-12

ВАЖНОЕ ЗАМЕЧАНИЕ: Для снятия лонжерона
необходимо разрезать оба листа панелей

 и

.

Данные операции необходимо выполнить с
поставляемым в запчасти лонжероном, для того
чтобы выполнить шов так, как это показано на
рисунке.

E

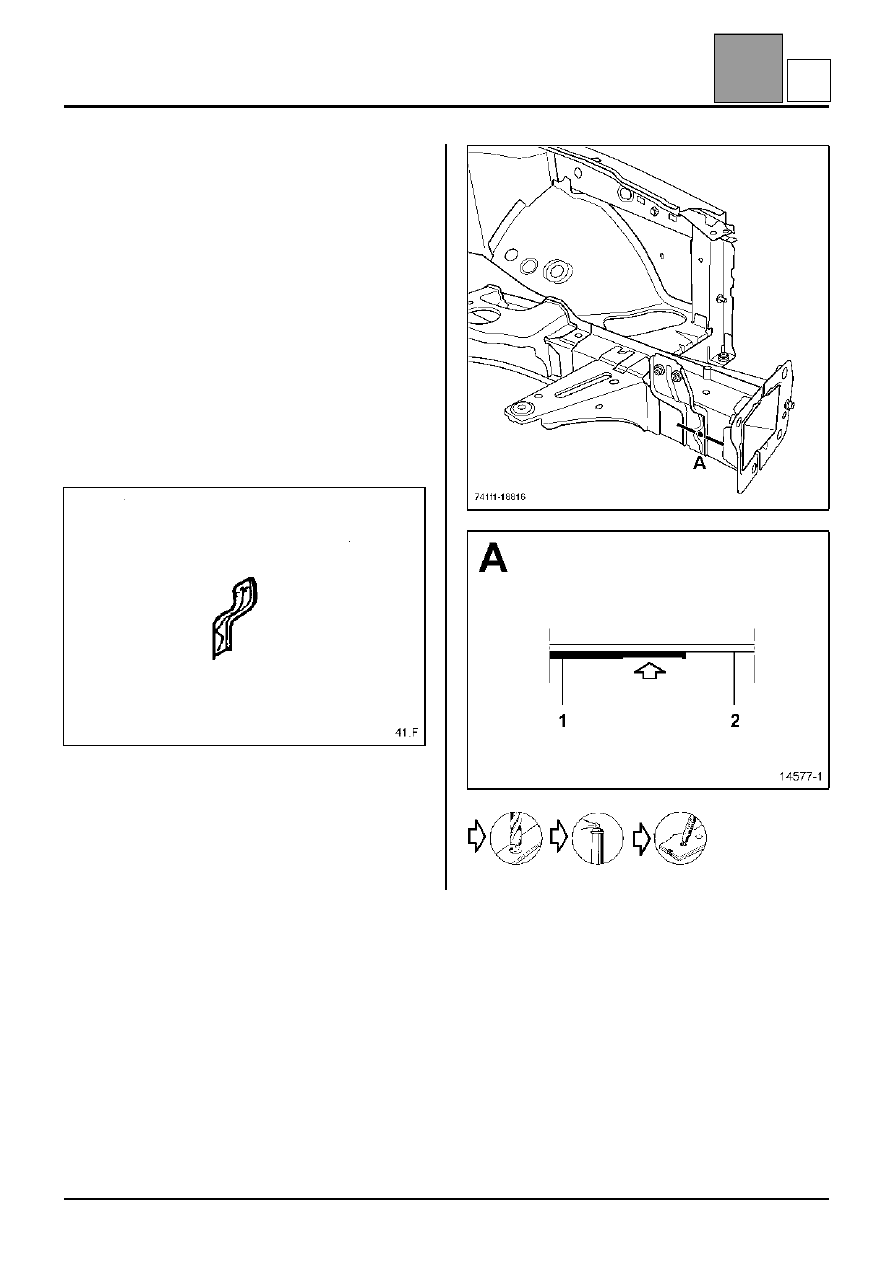

НИЖНЯЯ ЧАСТЬ КУЗОВА

Элемент крепления верхней передней поперечины

41

41-13

141

НИЖНЯЯ ЧАСТЬ КУЗОВА

Элемент крепления верхней передней поперечины

Замена этой детали является дополнительной
операцией при замене верхней передней
поперечины после переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Верхняя передняя поперечина должна
использоваться при установке этой детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

X3

1 Элемент крепления передней верхней

поперечины

2 Передний лонжерон

1,5
2

F

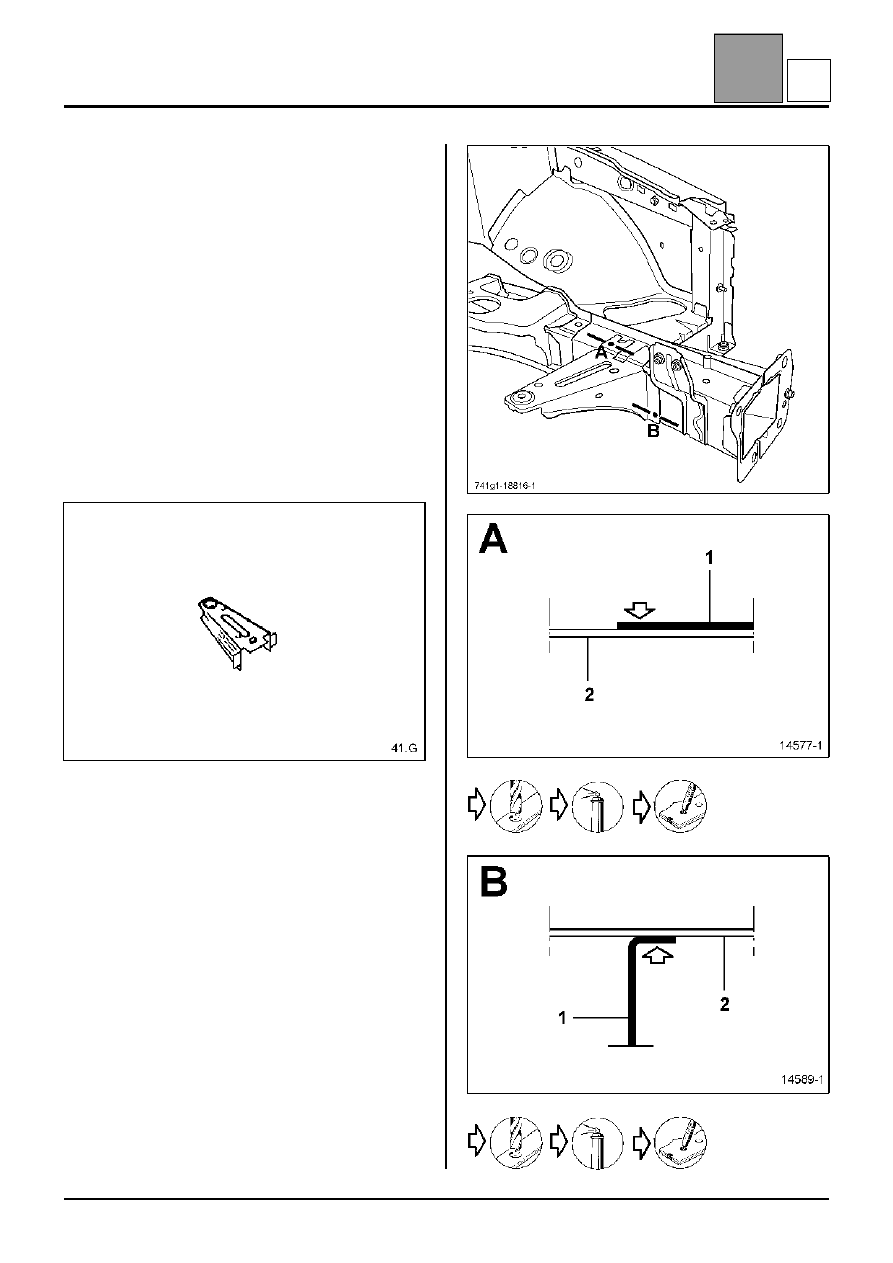

НИЖНЯЯ ЧАСТЬ КУЗОВА

Кронштейн полки под аккумуляторную батарею

41

41-14

Кронштейн полки под аккумуляторную батарею

Замена этой детали является дополнительной
операцией при замене переднего лонжерона после
переднего удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Полка под аккумуляторную батарею должна
использоваться как шаблон при установке этой
детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь, поставляемая отдельно

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

X3

X4

1 Кронштейн полки под аккумуляторную

батарею

2 Передний лонжерон

1,5
2
