НИЖНЯЯ ЧАСТЬ КУЗОВА

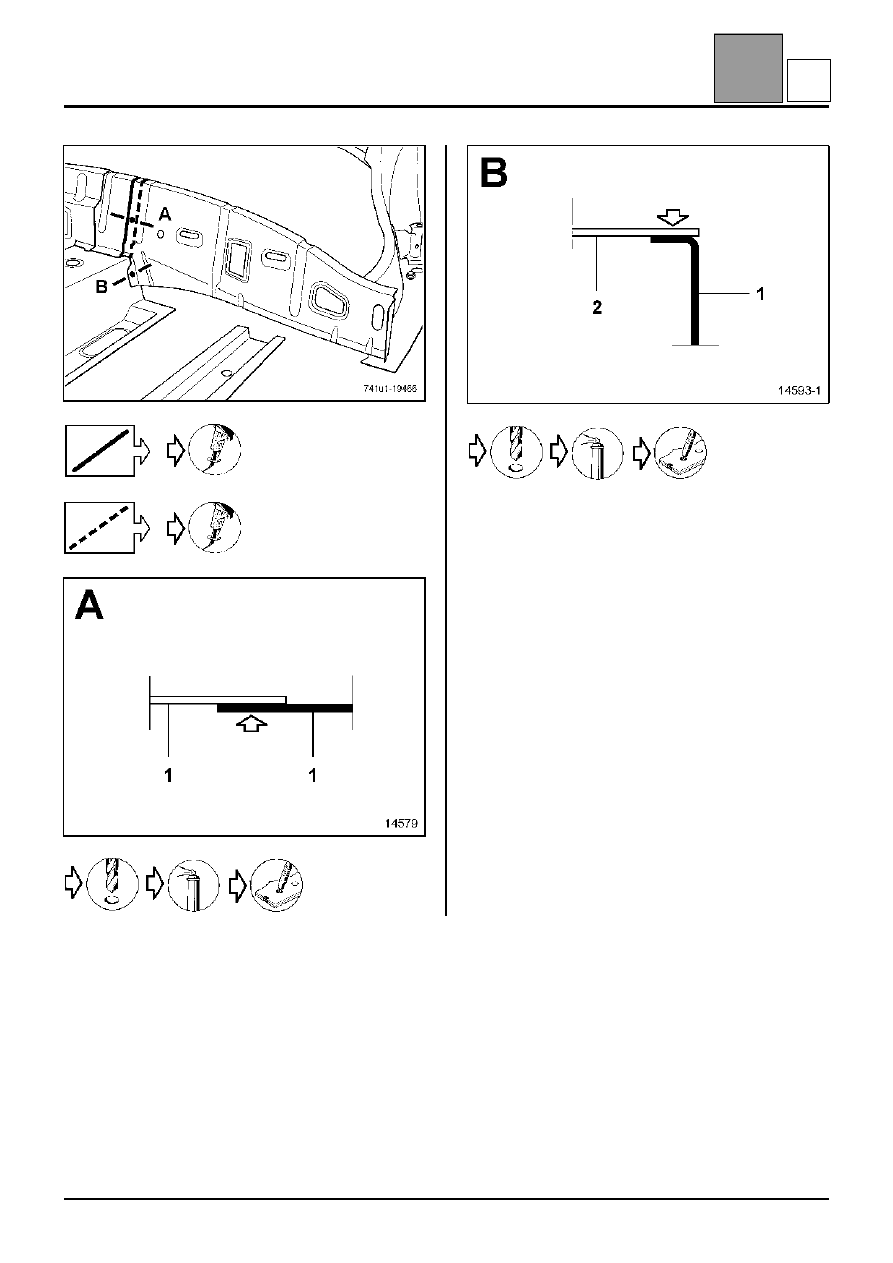

Накладка передней поперечины задней части пола

41

41-47

 на детали со склада

 на автомобиле

 X5

X2

U

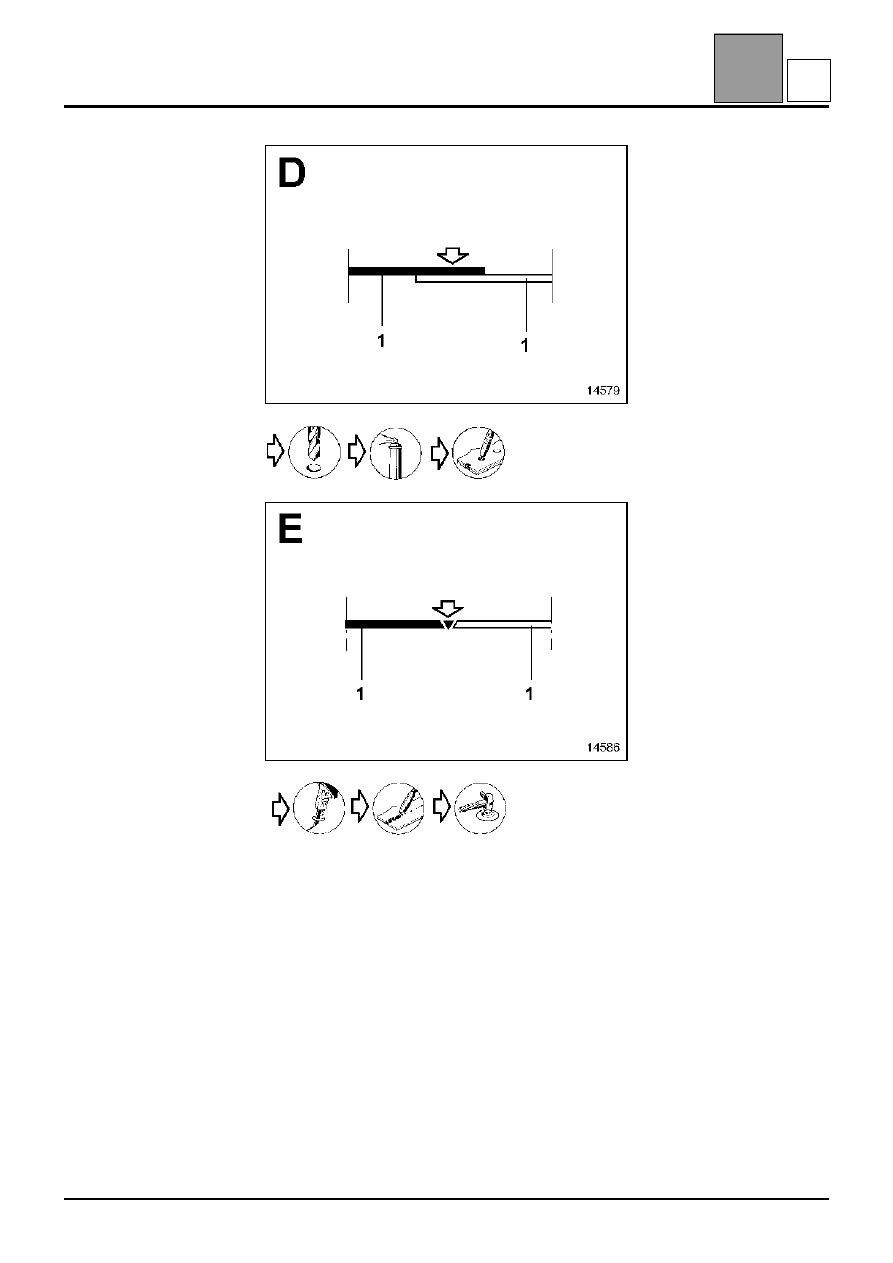

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя часть заднего пола

41

41-48

Передняя часть заднего пола

Замена этой детали является дополнительной
операцией при замене накладки панели порога или
внутренней колесной арки после бокового
переднего удара.

Данная операция может осуществляться двумя
способами (см. методику ниже):

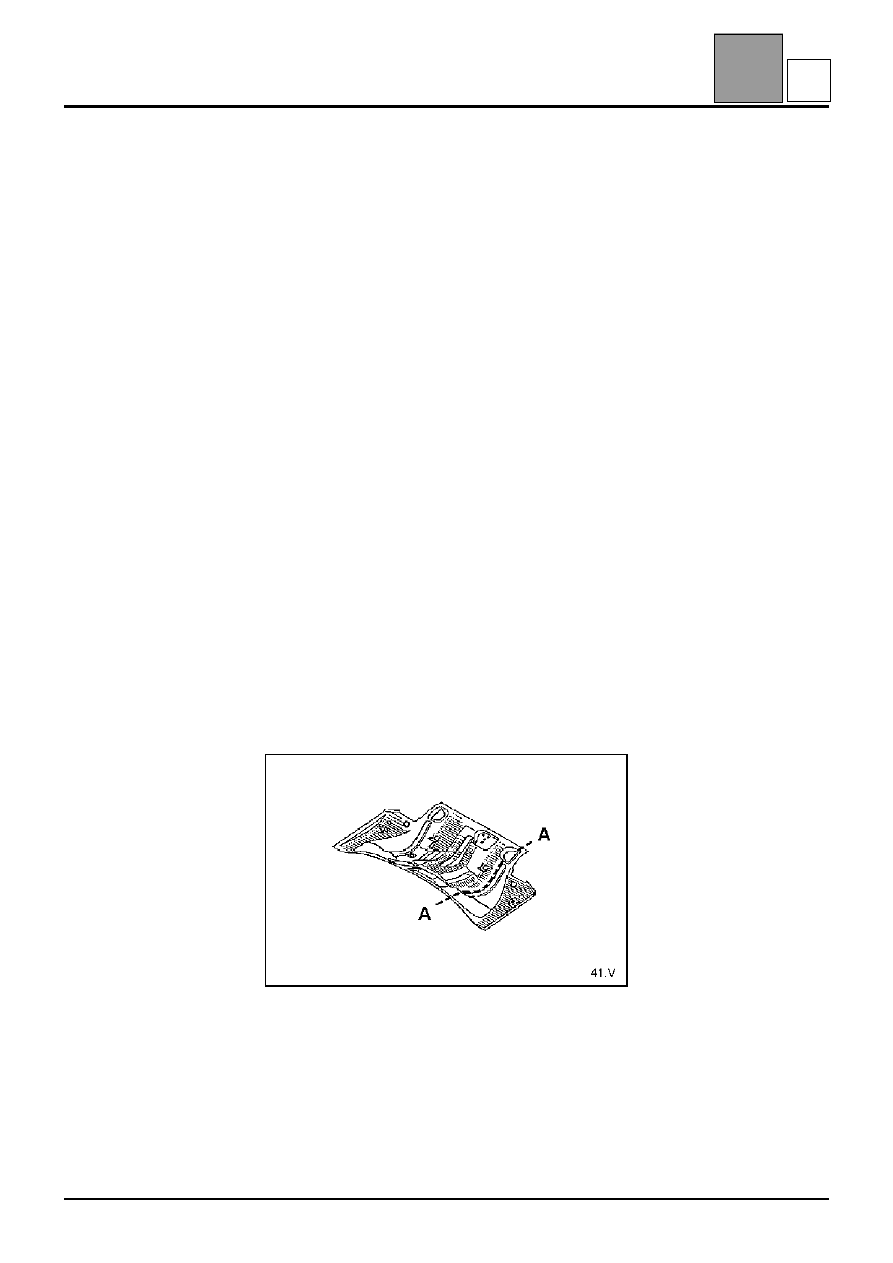

– частично по сечению A-A,
– полностью.

Для выполнения данной операции необходимо
отсоединить сварки боковую накладку заднего
лонжерона, которая заказывается дополнительно.

ПРИМЕЧАНИЕ: при частичной замене, которая
осуществляется накладкой панелей друг на друга,
количество точек сварки электрозаклепками в
методике не уточняется.
Точки сварки должны отстоять приблизительно на
60 мм друг от друга

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Усилителями
Внутренней скобой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть заднего пола
2 Передняя поперечина задней части пола
3 Накладка передней поперечины задней

части пола

4 Задний лонжерон

0,7
1,2

1
1,8

V

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя часть заднего пола

41

41-49

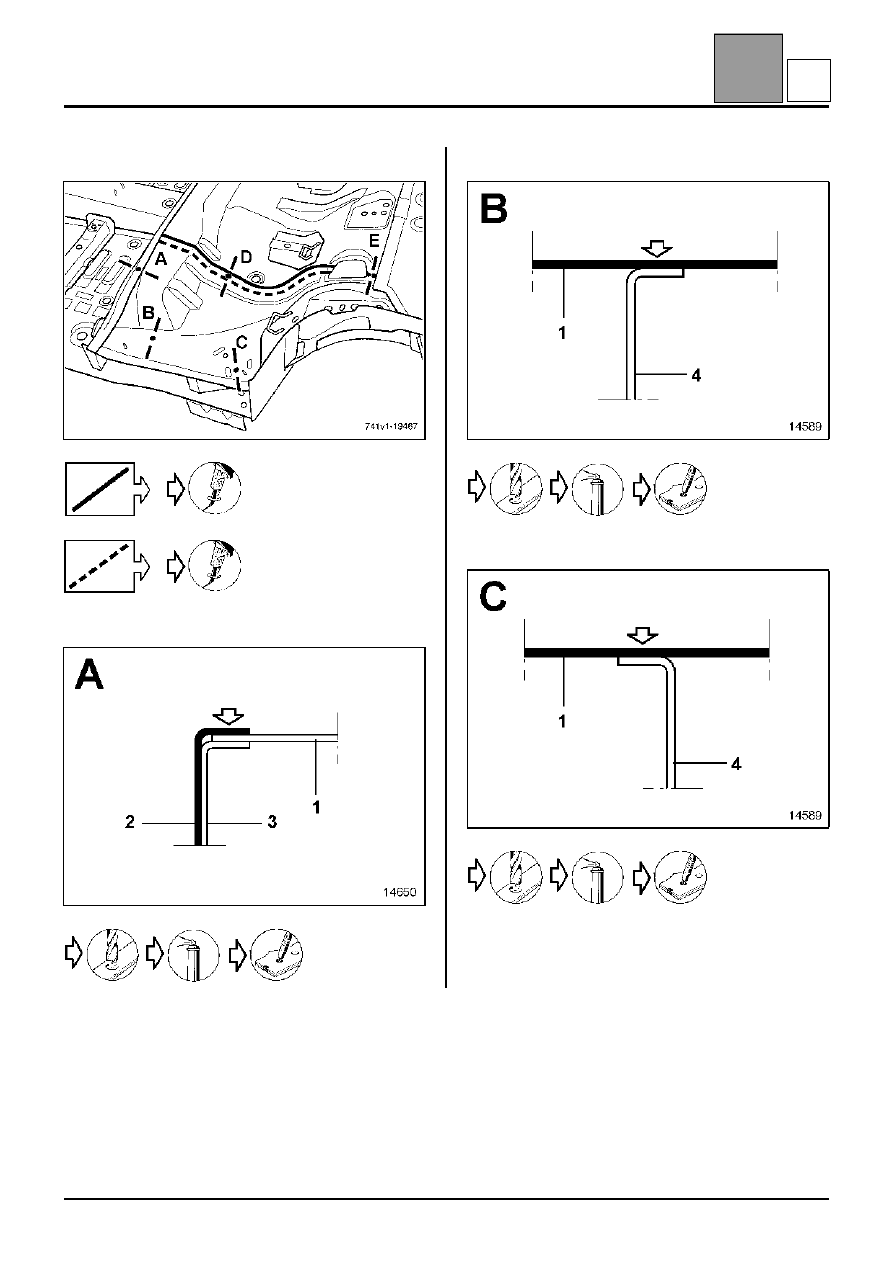

Частичная замена

 на детали со склада

 на автомобиле

X7

X9

X4

V

НИЖНЯЯ ЧАСТЬ КУЗОВА

Передняя часть заднего пола

41

41-50
