Renault Laguna II. Руководство - часть 286

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задний пол

41

41-59

Задний пол

Частичная замена заднего пола является
дополнительной операцией при замене панели
задка после удара сзади и для замены внутренней
колесной арки после бокового заднего удара.

Сведения по дополнительным деталям и
особенности соединений данной детали
приводятся в соответствующих главах (см.
содержание)

Необходимо использовать стенд для ремонта
кузова.

КОМПЛЕКТ ПОСТАВКИ СО СКЛАДА

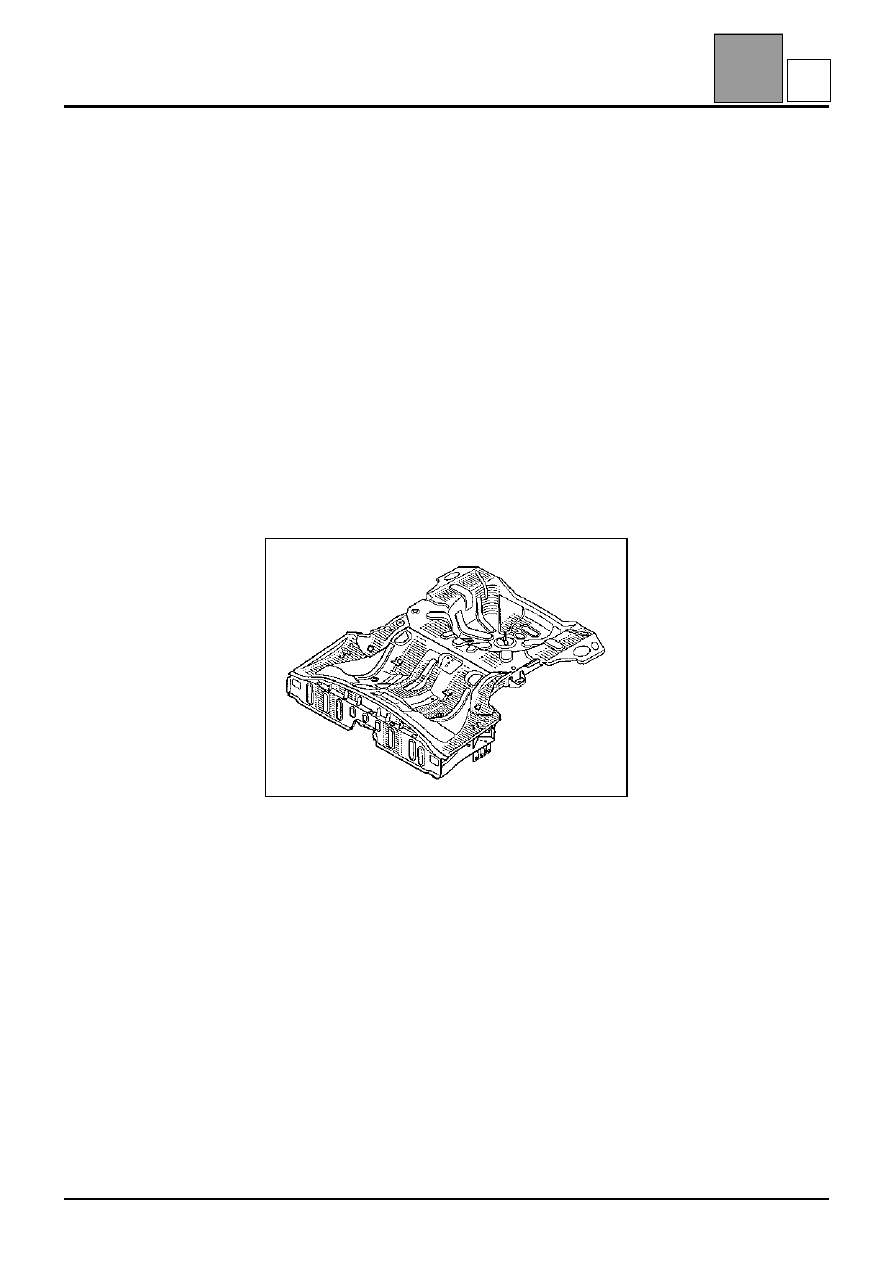

Деталь в сборе с:
Центральной поперечиной в сборе
Накладкой передней поперечины задней части
пола в сборе
Задними лонжеронами в сборе
Задней частью пола в сборе

Z

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя часть пола

41

Задняя часть пола

Замена этой детали является дополнительной
операцией при замене панели задка или заднего
лонжерона после удара сзади.

Данная операция может осуществляться двумя
способами (см. методику ниже):
– полностью,

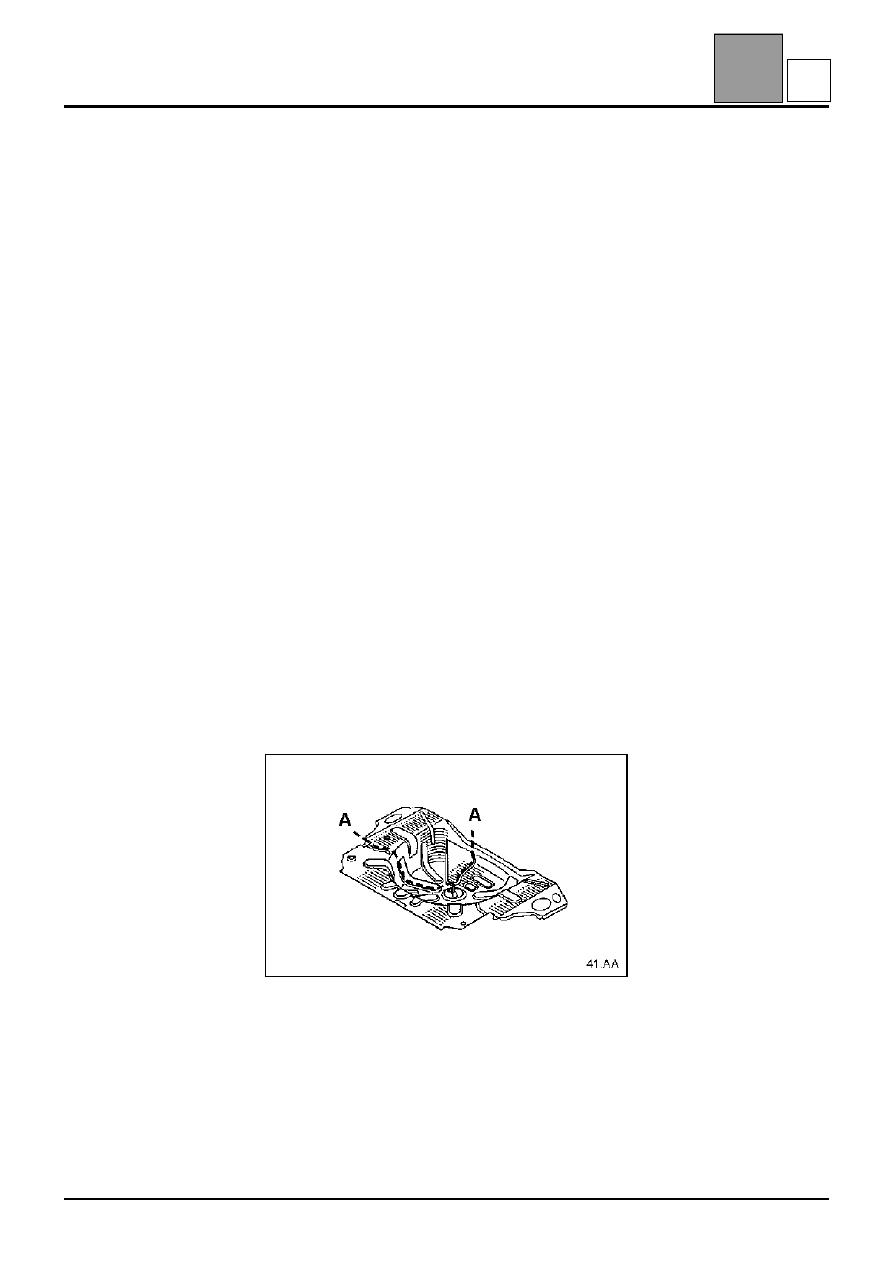

– частично по сечению A-A (с правой или левой

стороны).

ПРИМЕЧАНИЕ: для частичной замены, при
которой осуществляется накладка панелей друг на
друга, количество точек сварки электрозаклепками
в методике не уточняется.

Точки сварки должны отстоять друг от друга
приблизительно на 60 мм

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание)

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

Усилителем крепления запасного колеса

Приварным болтом

Заклепкой

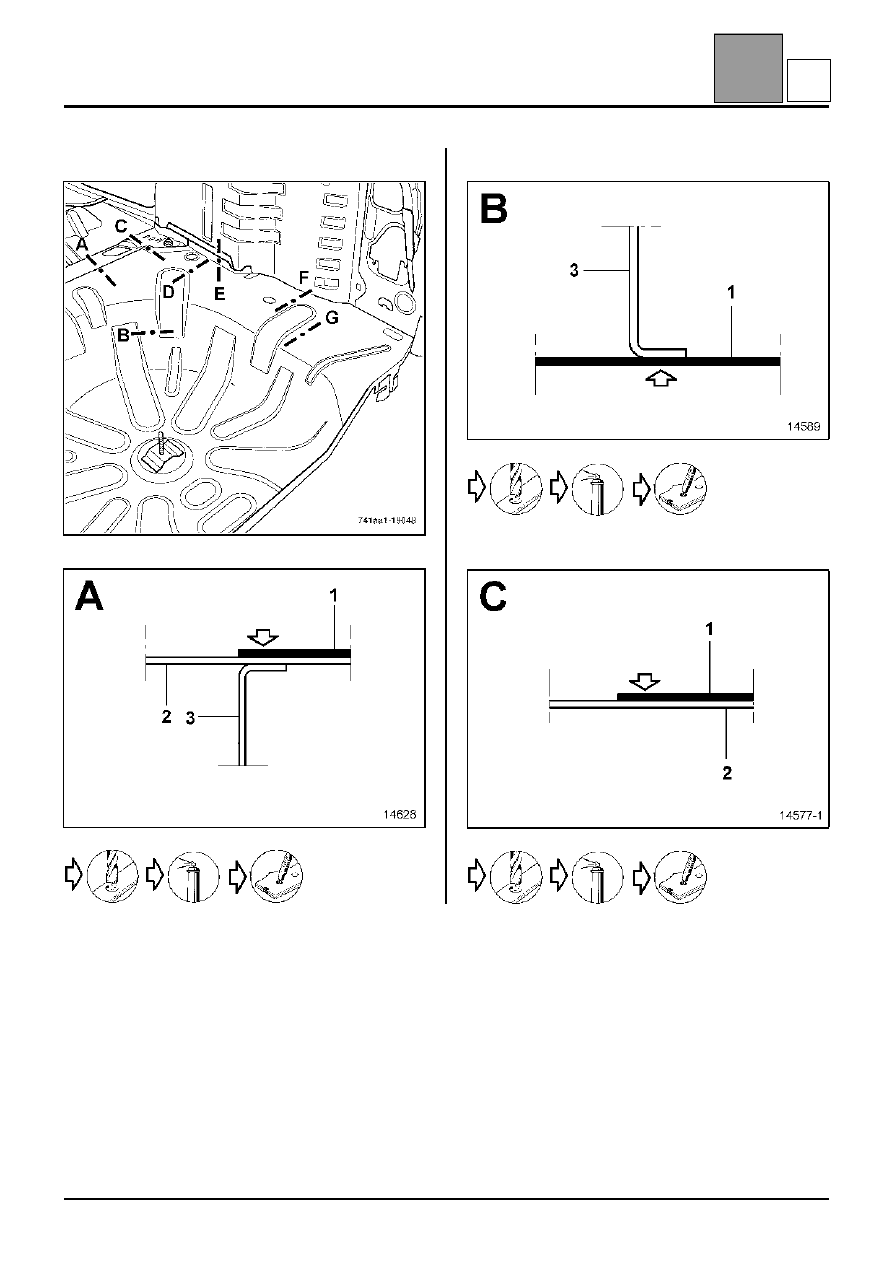

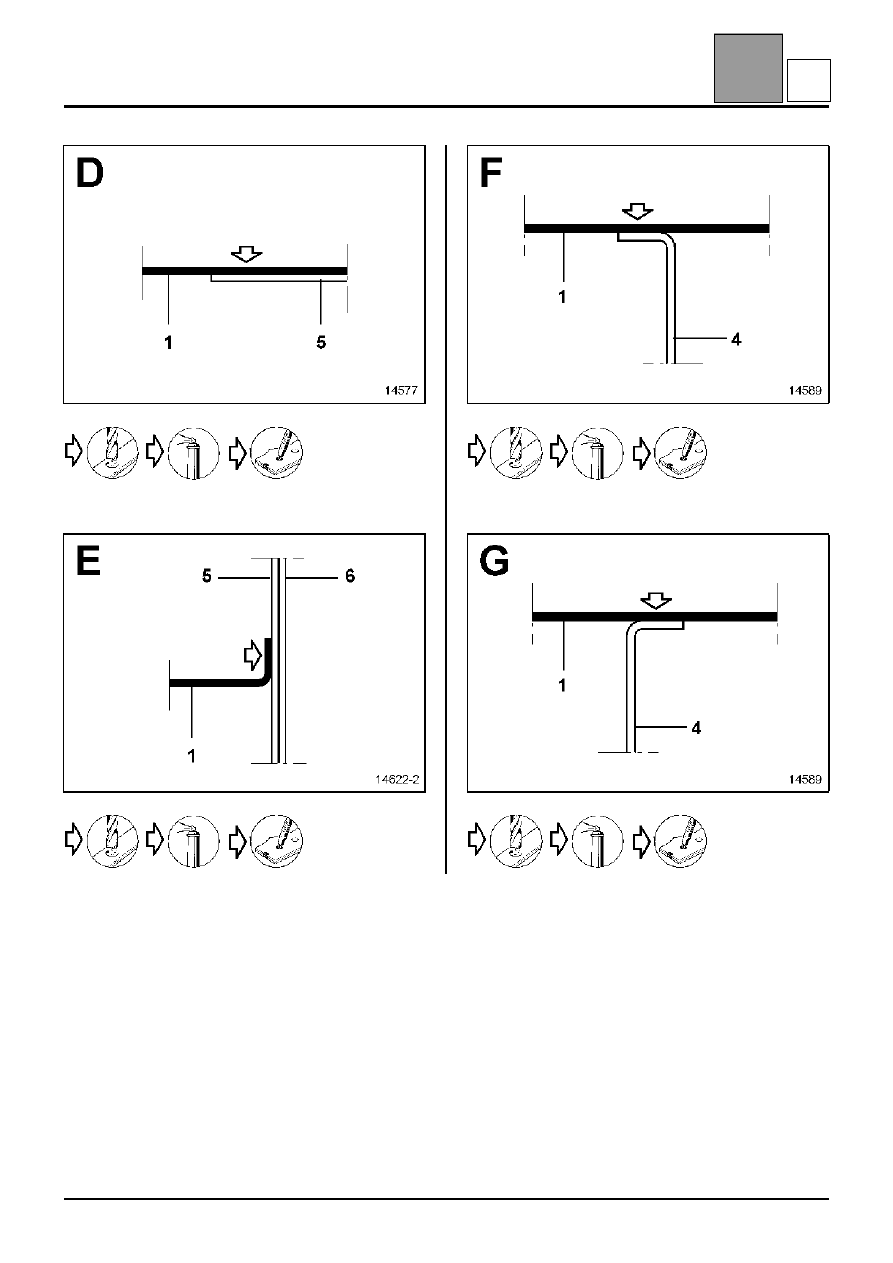

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя часть пола
2 Передняя часть заднего пола
3 Поперечина под задней частью пола
4 Задний лонжерон
5 Усилитель лонжерона
6 Внутренняя колесная арка

0,8
0,7
1,2
1,8
1,8
0,8

AA

41-60

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя часть пола

41

Полная замена

X6

X5

X4

AA

41-61

НИЖНЯЯ ЧАСТЬ КУЗОВА

Задняя часть пола

41

X4

X4

X7

X7

AA

41-62
