Renault Laguna II. Руководство - часть 290

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя часть колесной арки

42

Передняя часть колесной арки

Замена этой детали является дополнительной
операцией при замене брызговика после бокового
удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

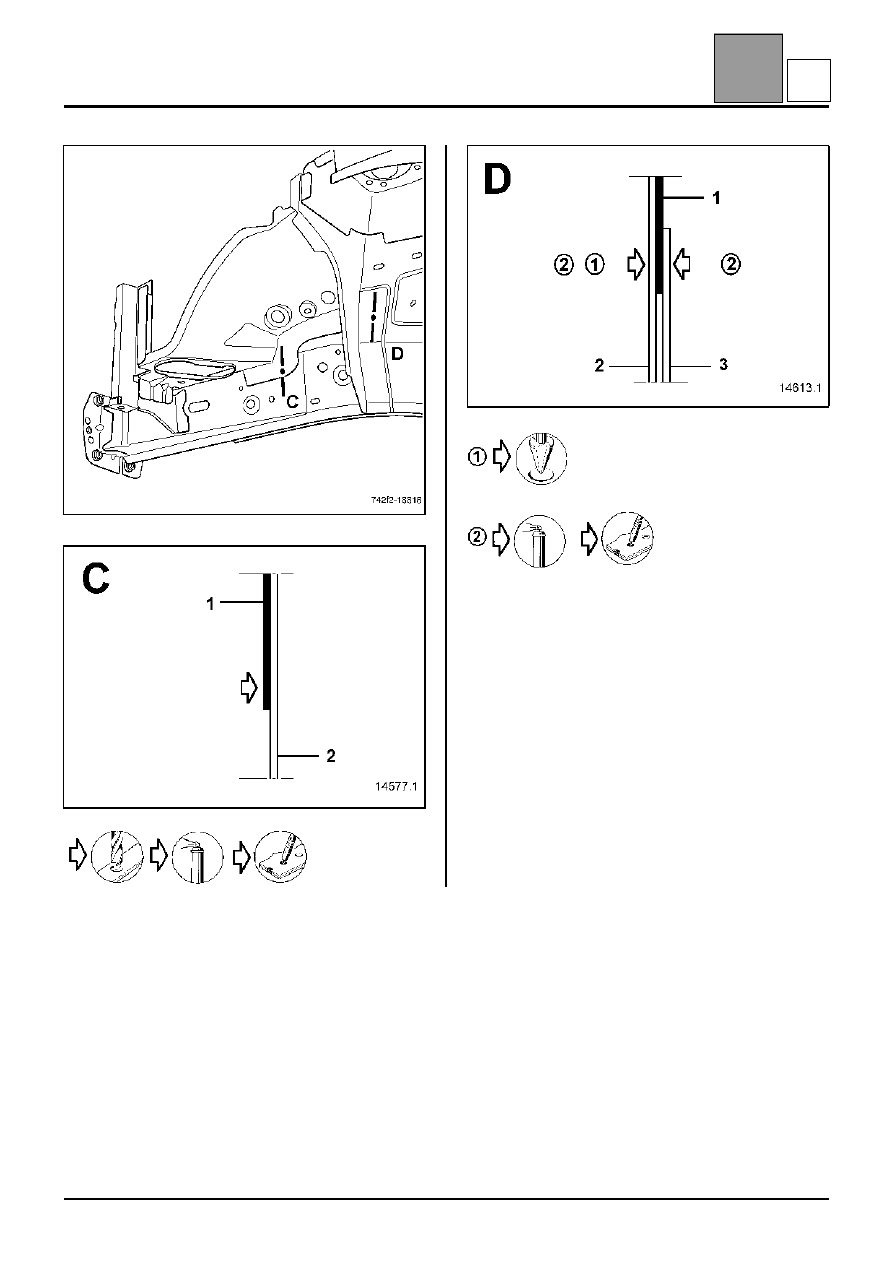

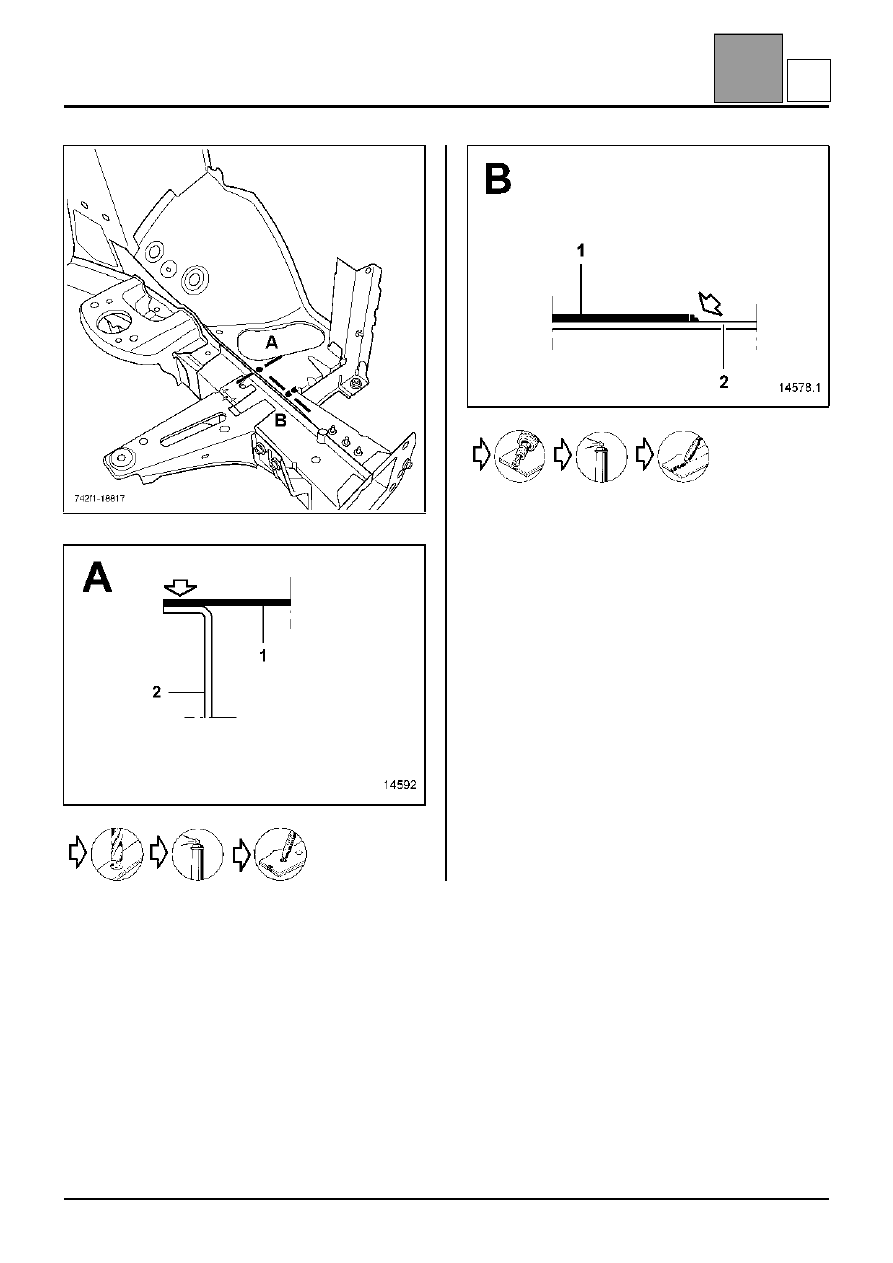

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть колесной арки
2 Накладка переднего лонжерона
3 Колесная арка

0,8

1,5/2,5

2

42-12

F

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя часть колесной арки

42

42-13

X3

L 25

F

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Передняя часть колесной арки

42

42-14

X6

∅ 10

F

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Колесная арка

42

Колесная арка

Замена этой детали является дополнительной
операцией при замене брызговика, опоры
двигателя (с правой стороны) и передней части
колесной арки после переднего удара и накладки
панели порога после бокового удара.

Данная операция может осуществляться двумя
способами:

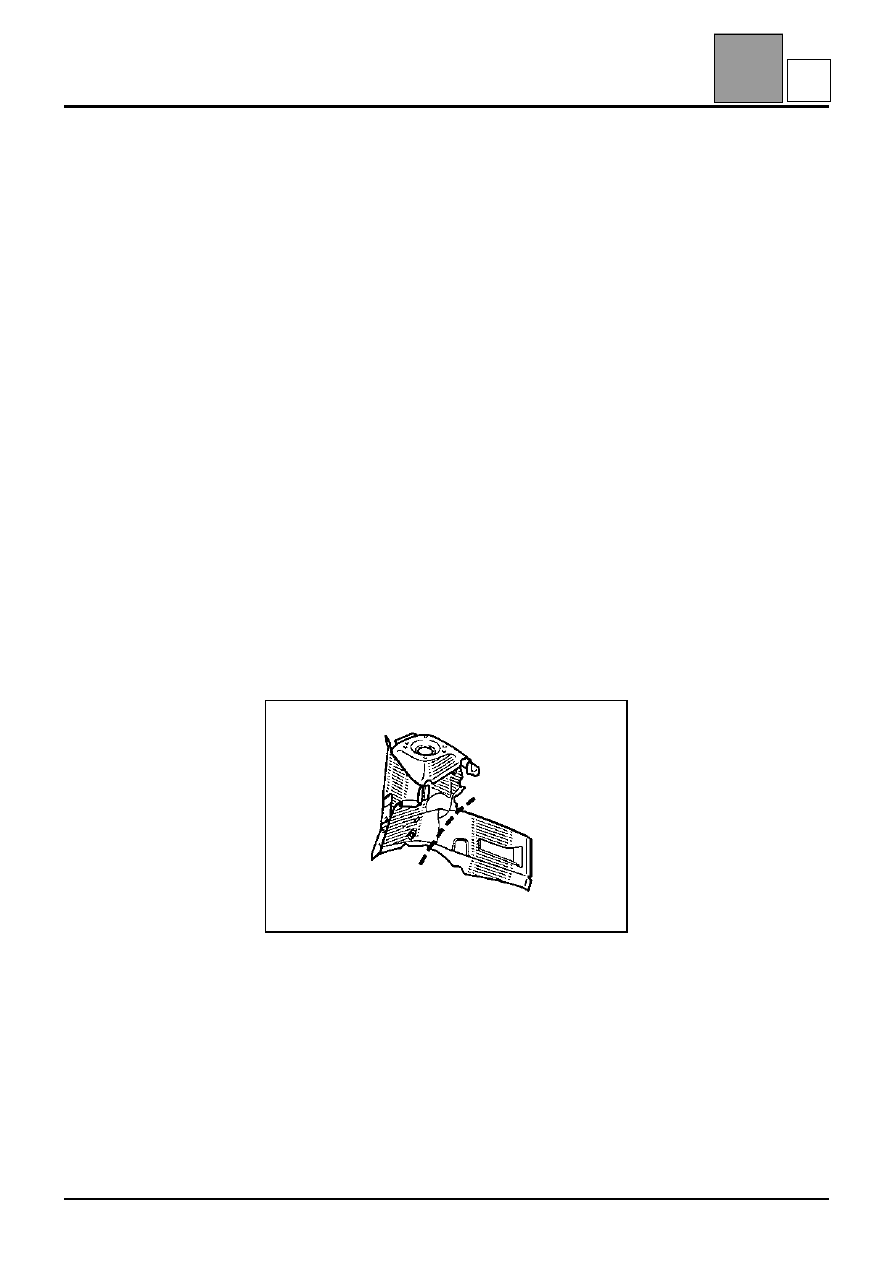

– частично по сечению A-A (см. методику ниже),
– полностью.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Для замены этой детали необходимо
использование стенда для ремонта кузова.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
Чашку брызговика
Приваренной шпилькой для крепления "массовой"
шины
Приварной гайкой

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Колесная арка
2 Передний лонжерон
3 Центральная часть переднего

лонжерона

4 Задняя часть колесной арки
5 Стенка ниши воздухозабора
6 Усилитель стенки ниши

воздухозабора

7 Узел крепления подрамника
8 Боковая секция центральной

части пола

1,2
1,8

4
1

1,8/0,8

1,5
1,5

1,2/0,8

42-15

G
