Renault Laguna II. Руководство - часть 235

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

87-67

ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ: разъем (2) не используется.

РАЗЪЕМ 1 (16-контактный)

РАЗЪЕМ 3 (12-контактный)

* Систему помощи при парковке можно отключить,
например, для буксировки автомобиля. Для этого
соедините контакт 5 разъема 1 с "массой", система
отключена.

Отключение системы можно также произвести с
помощью диагностического прибора.

ПРИМЕЧАНИЕ: Сигнал скорости автомобиля не
используется.

Контакт

Назначение

1

"+" после замка зажигания

2

Звуковой сигнализатор

3

Не используется

4

Не используется

5

Запрет *

6

Сигнал включения заднего хода
(ЦЭКБ)

7

Не используется

8

"Масса"

9

Не используется

10

Звуковой сигнализатор

11

Сигнал скорости автомобиля

12

Диагностическая линия

13

Не используется

14

Не используется

15

Не используется

16

Не используется

Контакт

Назначение

1

"Масса" правого внутреннего датчика

2

Сигнал правого внутреннего датчика

3

Сигнал среднего левого внутреннего
датчика

4

Сигнал правого наружного датчика

5

Сигнал левого наружного датчика

6

Электропитание правого внутреннего
датчика

7

"Масса" левого внутреннего датчика

8

"Масса" правого наружного датчика

9

"Масса" левого наружного датчика

10

Электропитание левого внутреннего
датчика

11

Электропитание правого наружного
датчика

12

Электропитание левого наружного
датчика

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

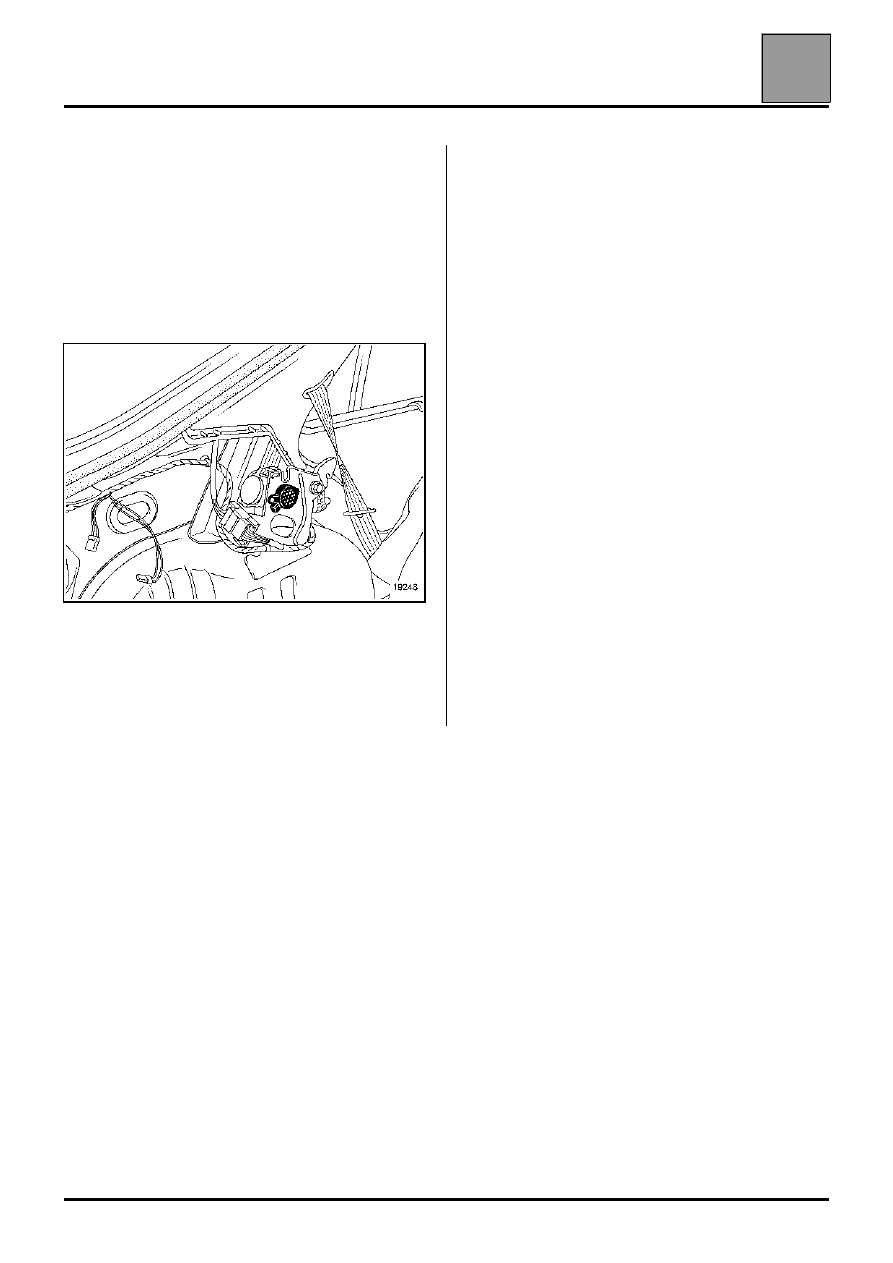

87-68

ЗВУКОВОЙ СИГНАЛИЗАТОР

СНЯТИЕ

Снимите внутреннюю облицовку левой части
багажного отделения (см. раздел "Кузов").

Разъедините разъем.

Выньте пластмассовые заклепки.

УСТАНОВКА

Установка звукового сигнализатора не
представляет сложности.

Замените пластмассовые заклепки на обычные.

Отрегулировать громкость и тональность звукового
сигнализатора или отключить его можно с
помощью диагностических приборов.

●

с помощью диагностических приборов NXR, Clip
или Optima 5800,

●

выберите систему "Помощь при парковке" и
подтвердите выбор,

●

выберите и подтвердите пункт меню "Команды",
"CF001: Громкость звукового сигнала",

●

выберите и подтвердите "CF 006: тональность
звукового сигнала".

●

Проверьте правильность конфигурации в меню
"Считывание конфигурации".

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

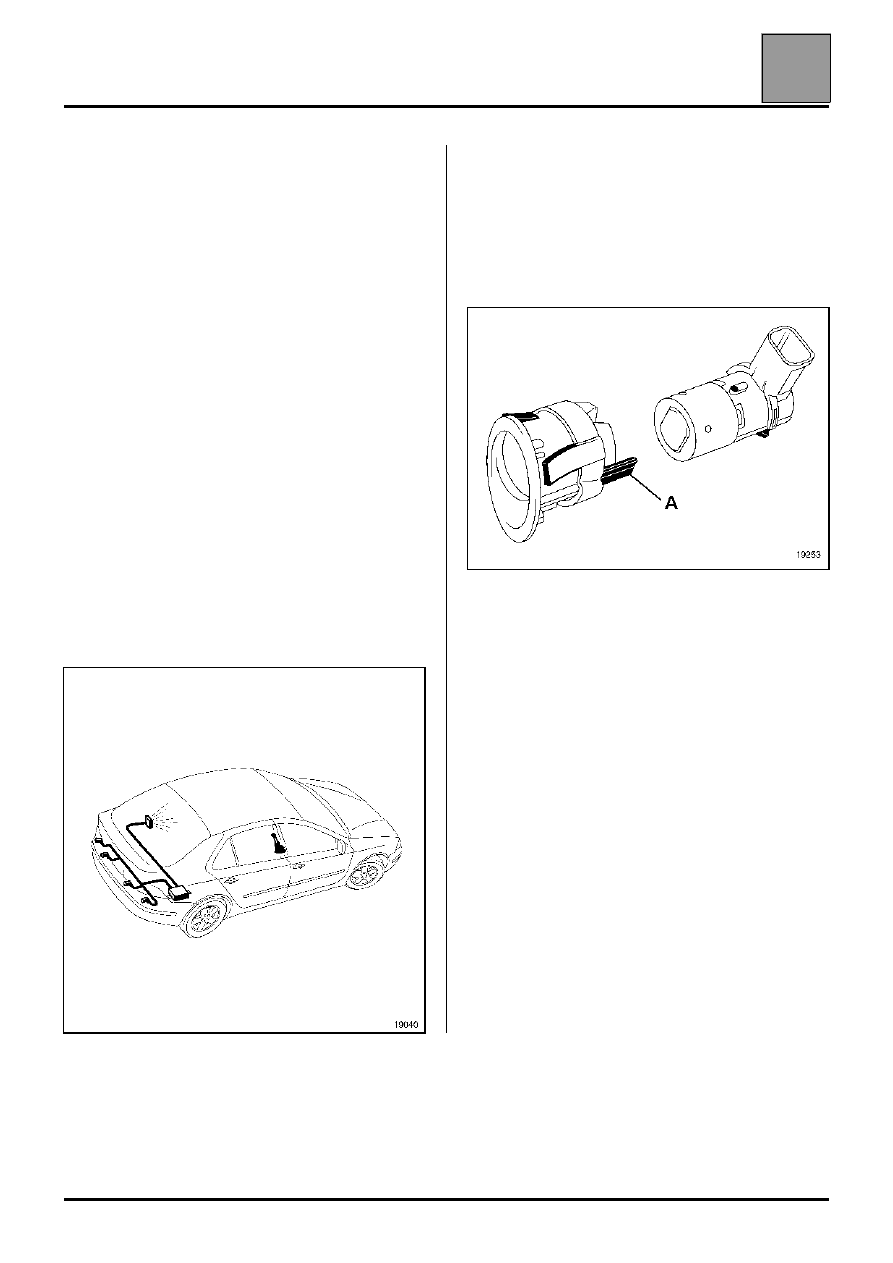

87-69

УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ

Датчики отличаются друг от друга только способом
установки:

●

особенности автомобилей с кузовом типа
хэтчбек: датчики встроены в планку бампера. На
бампере есть две отметки.

●

особенности автомобилей с кузовом типа
универсал: датчики зафиксированы в
держателях, установленных на бампере. Четыре
держателя имеют различную форму, поэтому они
невзаимозаменяемы.

СНЯТИЕ

ВНИМАНИЕ: датчики хрупкие.

Наружная металлическая часть датчика не
рассчитана на сильные удары.

Снимите бампер и демпферы.

Каждый датчик удерживается в гнезде,
образованном двумя боковыми зажимами и
установочным штифтом.

Раскройте зажимы (A) и потяните датчик.

Выньте датчик из гнезда так, чтобы не поцарапать
его.

УСТАНОВКА

Установите штифт напротив гнезда датчика,
вставьте датчик и зафиксируйте его зажимами.

ВНИМАНИЕ: датчики чувствительны к высокой
температуре (они рассчитаны на температуру не
выше 80 °C).

19040 ДАТЧИК С ГНЕЗДОМ


ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

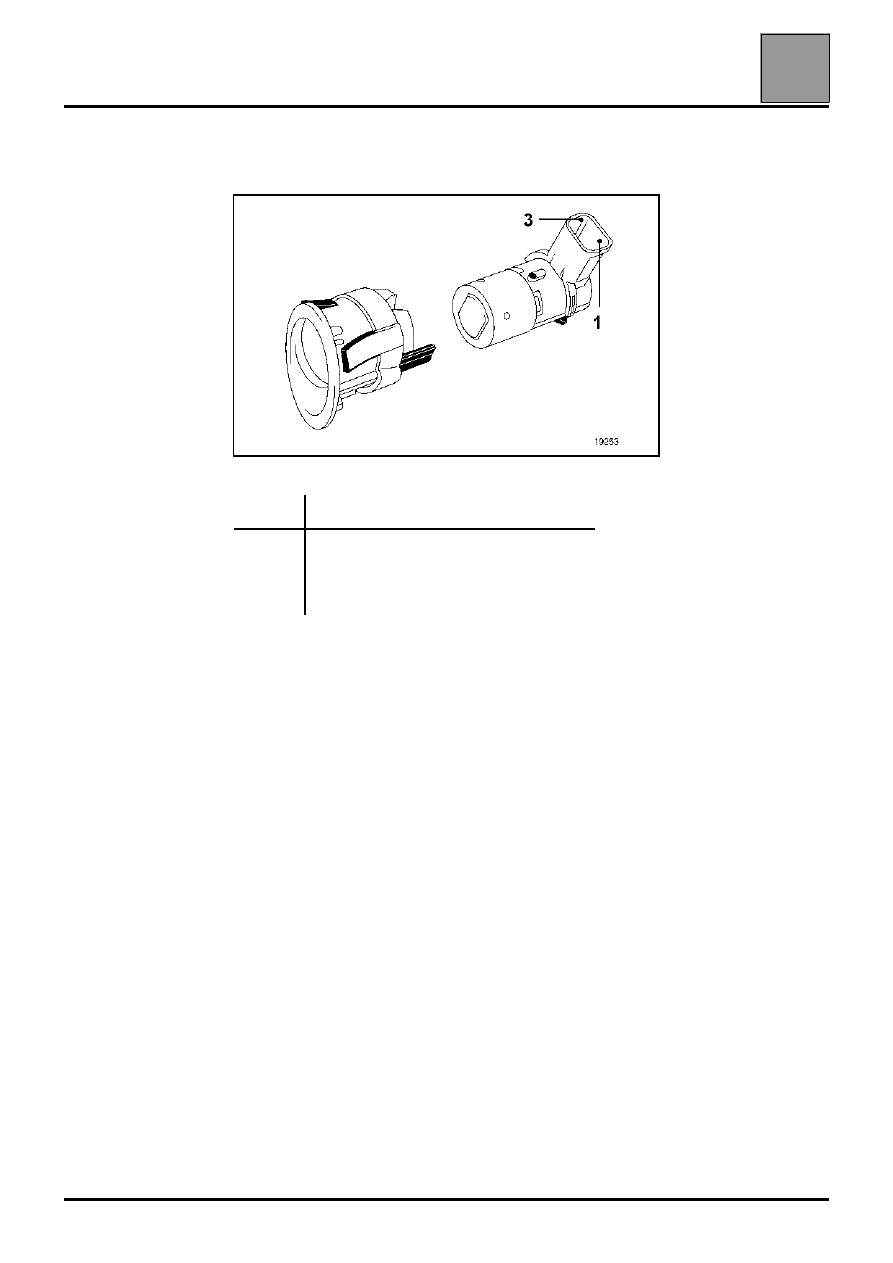

87-70

ПОДКЛЮЧЕНИЕ

Контакт Назначение

1

Электропитание

2

Сигнал

3

"Масса"
